施耐德Schneider Kreuznach Curatgon 35mm F2.8 (M42/ Exakta)镜头资料

Print Friendly, PDF & Email



早期的后焦广角镜头的设计形式很简单,在现有的镜头配置如tessars和triplets之前放置一个大的凹弯月面,但像差很多,特别是在抑制彗形眩光方面存在重大问题。尼康的胁本善治先生在开发NIKKOR-H Auto 2.8cm F3.5(1960年出现)的过程中发现了改善这一点的方法,玩法很简单,就是将后组的镜头排列从正/负面到正面/负面。很明显,有显着的改善 [参考文献 1]。这一发现的连锁反应是巨大的,在 1960 年代中期,所有公司都立即推出了这种安排,并发布了锐度和对比度得到改进的第二代反焦镜头 [参考文献 2]。这次我们要讨论的施耐德的Curtagon 35mm,由于早期型号和后期型号的成分差异,也显示了向第二代的过渡。Schneider 的第二代反焦镜头Curtagon(第二版)35mm F2.8,

具有更高的对比度和清晰度

Curtagon是前西德的施耐德于1950年代后期推出的单反相机用后焦广角镜头。Leitz Super-Angulon、Xenogon 和 Xenagon 是徕卡测距仪的 OEM 供应商,以公司的广角镜头而闻名,但这款 Curtagon 在性能上也有不错的口碑,尤其是这次推出的 35mm 焦距型号有被用于以高端单镜头反光相机而闻名的Pignons的Alpaflex的使用记录。作为静态照片的逆焦型镜头,法国的 Angenieux 是象征第一代的先驱,带有昏迷光晕的精致开放描绘,但另一方面,这次采用的 Curtagon(第二代)描绘清晰明了从开场看,锐度和对比度比原来的Curtagon(斑马纹)有明显的提升。

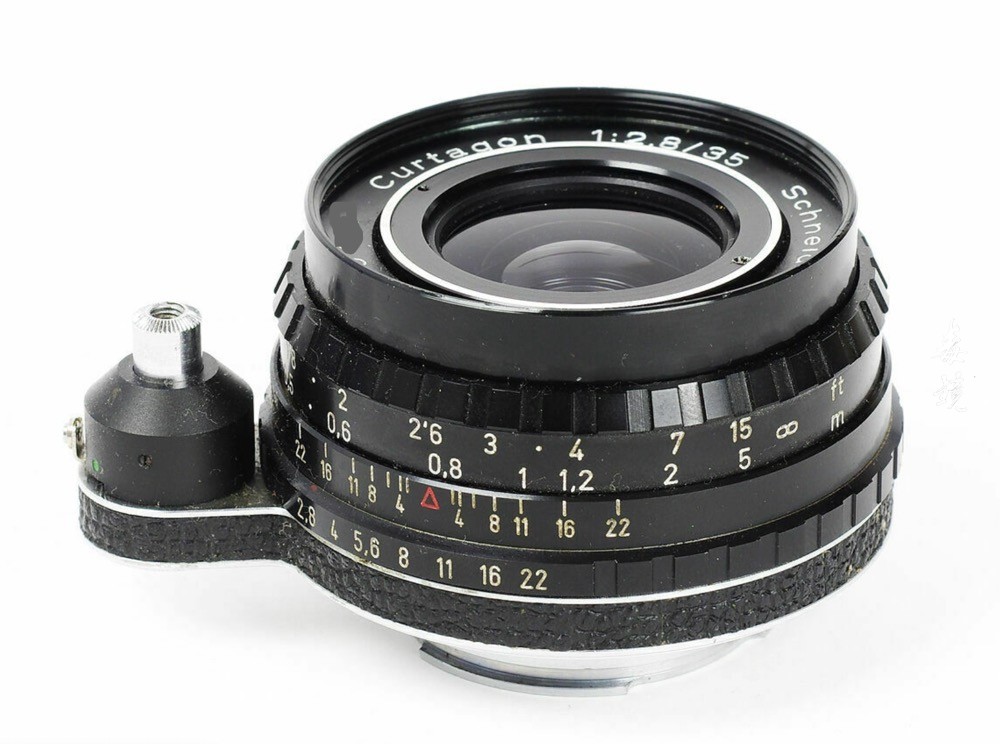

镜筒比同款35mm F2.8的其他公司的产品小一号,重量和其他公司的产品差不多,拿起来给人的感觉就是很重很紧打包。Cultagon 品牌名称的由来是拉丁语 CURTO(缩写)和希腊语后缀 GON(号角)的组合。名字很广角镜头,声音很可爱。

施耐德Schneider Kreuznach Curatgon 35mm F2.8 (M42/ Exakta)镜头测试及样片第二版

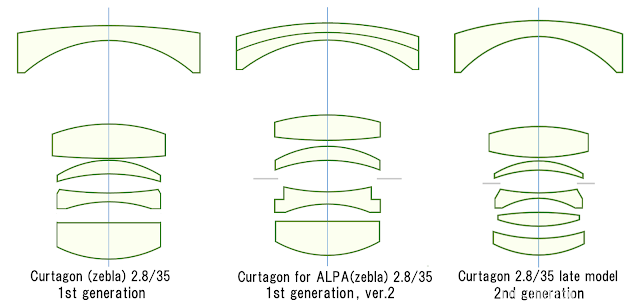

Curtagon 35mm F2.8的设计被称为如上图所示的后焦式,其特点是在光学系统的前端有一个大凹透镜。

这扩展了后焦距并确保了镜子的运动范围,使其适用于单镜头反光相机。另一个特点是在凹透镜后面设置了一个很宽的气隙,这个气隙有减少图像畸变(桶形畸变)的作用,这是广角镜头的一个问题。



上图中最左边的型号是1950年代后期发布的第一代斑马纹型号,镜头配置为5组5片[参考文献3]。

中心是斑马纹的Alpaflex,但镜头配置是5组6片,多1片[参考文献4]。由于Alpa是高端相机,所以似乎只有这个型号有区别。

上图右侧是从1965年的车型变化中出现的第二代设计[参考文献5]。镜头配置改为6组6片,从此成为所有机型的通用设计,不管是不是给Alpa。

与老款最大的不同是在后组凹透镜的正后方增加了一颗正凸透镜,四颗后透镜的排列由正/负正变为正/负正/正。这种布置是作为减少后焦距型镜头彗差眩光的灵丹妙药而引入的一种新布置,此后的许多后焦距镜头都采用相同的布置[参考文献 1 和 2]。由于没有数据,后续产品(Electric Cultagon 等)的详细信息和 Retina 的设计配置未知。

★产品阵容
Curtagon 从 1950 年代后期开始提供,有两种型号,一种用于 35mm 画幅,一种用于中画幅。35mm画幅至少支持Exakta、M42、Kodak Retina (DKL)、Alpaflex等4款相机,28mm F4、35mm F2.8、35mm F4 3款机型重复换型,但已生产直到 1980 年代初。此外,在 1960 年代后期还推出了配备变速机构的 PA (PC) -Curtagon 35mm F4,并且至少兼容 Leica R、Alpaflex、Contarex 和 M42 四种类型的相机。另一方面,有用于中画幅相机的 Curtagon 60mm F3.5,Exakta 66 和 Rolleiflex 6000 系列是从 1980 年代到 2000 年左右生产的。
除柯达 Retina 外,所有早期型号均出现在 1950 年代后期,采用斑马纹设计,并在 1965 年左右投放市场。1965 年,所有型号都一并更改,设计和设计得到更新,除 Retina 外的所有型号都更改为此博客条目中的新设计。有两种颜色可供选择:黑色和棕色/黄铜金色。此外,新产品阵容中还加入了带变速机构的 PA Curtagon 35mm F4,至少兼容 Leica R、Contarex 和 Alpaflex。得到前面的镜头名称和“PA” P Erspective   Djustment(透视调整)意思是[参考文献5]。1970年对镜筒的设计稍作修改,将螺旋环从传统的变窄的形状改为直的形状。可能是因为狭窄的形状难以加工且制造成本高。1972 年,型号再次发生变化,M42 卡口上出现了黑色的干净现代设计并带有电子触点的 Electric Curtgon,PC-Curtagon(徕卡)是其继承者。 PA-Curtagon. (For R) 也出现了。此外,在 1970 年代后期,出现了采用更简单的黑色镜筒设计的 C-Curtagon。C-Curtagon 是 35 毫米格式的最后一款型号,一直生产到 1980 年代初。

Curtagon(第二版):重量(实测)210g,光圈F2.8-F22,最短拍摄距离30cm,滤镜直径49mm,构图6组6片Retrofocus型(第二代),1965年左右发布,兼容Exakta/M42卡口/ Alpa(Retina DKL 的细节未知)

参考资料 1 Nikon-H 2.8cm F3.5 Koichi Oshita
参考资料 2 “摄影镜头的基础和发展” Toshifu Ogura Asahi Sonorama(在 P174 中描述)
参考资料 3 Schneider Edixa官方镜头目录:Schneider Edixa -Objective
Reference 4 Alpaflex官方镜头目录
参考5 澳大利亚摄影 1967 年 11 月,P28-P32
