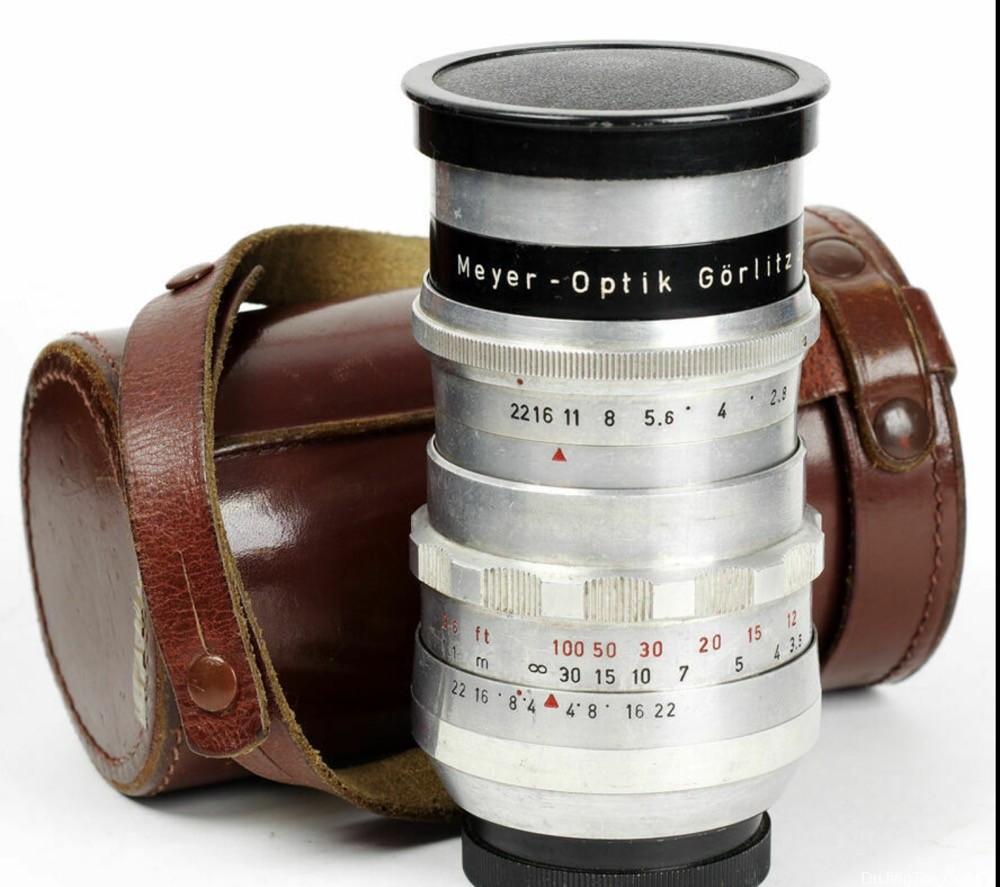

梅耶Meyer Optik Trioplan 100mm F2.8(M42)镜头

Print Friendly, PDF & Email
我在德国人建立的这个网站上发现了Trioplan的出色描述能力。我仍然记得我第一次来的震惊。使用该镜头,您可以用从未见过的奇妙景象代替非常普通的风景。您会获得类似于幻觉的出色摄影效果。

三重奏的东德雨果·迈耶(决赛)
PART3:题字球TRIOPLAN  100Mm F2.8

迈耶的远摄镜头包括以清晰图像闻名的Telefogar 90mm F3.5,以及也被称为散景怪兽的Orestor 135mm F2.8。其中,Trioplan 100mm F2.8如今非常受欢迎。设计和构图是恒定的三线态,被视为低价产品,焦距为100毫米,属于不太受欢迎的类别。发行量不算小,可以说是稀有产品。如此流行的是独特的散景“气泡散景”,只能用这支镜头才能表现出来。当使用该镜头拍摄照片时,出现在被摄物体后面的点光源的模糊会从背景上剥离,看起来像是肥皂泡在空间中漂浮。独特的是,不规则大小的肥皂泡似乎在三维上上升。肥皂泡的尺寸不均匀,因为由于远摄镜头特有的压缩效果,近点光源和远点光源在空间上看起来彼此接近。另外,气泡的三维外观是由于一种被称为苛性碱的现象造成的,在这种现象中,光强烈聚集在肥皂泡的轮廓上。这种类型的模糊是由过度校正球面像差以及两行模糊和环形模糊引起的。根本原因是直径过大而超出了光学系统的功能,并且像差的膨胀被强行抑制,因此在打开光圈时会发生突然的反应(由于高阶像差的扩大而引起的快速聚焦) )Shift)在肥皂泡的轮廓中创建一个光累积部分[参考1和2]。F2的焦距为100mm。Trioplan已经实现了8的开口率,这是一款超大光圈镜头,对于三联镜来说是不常见的。显然,就图像质量而言,这种设计是不可能的,但是,它为摄影表达创造了新的可能性,因此不应忽视。在使用Trioplan的示例中,结合了像差特性的老式镜头状效果以易于理解的方式出现。我可以向那些热衷于使用旧镜头的人自信地推荐这是一款很棒的镜头。

滤镜直径49mm,重量(实际尺寸/包括原装遮光罩)270g,最短拍摄距离1.1m,光圈叶片15张,三组3元素三重型,预设光圈,光圈指数F2.8-F22,V涂层,战后型35mm有三种格式化格式:M42 / Exakta / Praktina安装。生产期为1951年至1966年。镜头名称的由来是Triplex,在拉丁语中表示“ 3”,表示该镜头是三镜头。

Trioplan是雨果·迈耶(Hugo Meyer)的旗舰品牌,生产于1913年至1966年。这次展示的100mm F2.8三合一计划基于战争前史蒂芬·罗森(Stephen Roeschlein)设计的模型。Roeschlein还是设计Primoplan早期版本的人。产品名称开头的Trio表示此镜头是带三个镜头的三联体。早期产品主要是用于大幅面摄影的型号,但从1936年开始,出现了EXAKTA和LEICA的三种型号(10cm F2.8 / 10.5cm F2.8 / 12cm F4.5),自1940年以来,标准的5cm F2.8镜头用于EXAKTA也已经发布。战前型号是重型黄铜镜筒,但自1942年以来,它已由轻型铝制镜筒取代。此外,战后对光学系统进行了重新设计,以提高分辨率和外围图像质量。战前模型和战后模型之间的描绘趋势似乎有很大不同,而且战后似乎开始出现泡沫模糊。战后的长焦模型统一了焦距,只有100毫米,从1951年到1966年生产了15年。该型号至少有三个兼容的安装座:M42 / EXAKTA / Praktina。除了银色和黑色两种颜色(稀有)之外,自1958年以来,EXAKTA还额外发行了黑色镜筒斑马图案模型(Trioplan N)。尽管没有确凿的证据,但即使在Meyer-Optik品牌被PENTACON品牌(Markus Keinath先生)取代之后,Trioplan 100mm F2.8似乎仍然可以作为投影机镜头Diaplan 100mm F2.8幸免在海外旧镜头公告板上已经确定了描绘趋势并散布了信息。作为战后的35mm格式,还为Exakta / Praktina / M42 / Altix提供了50mm F2.9标准镜头。这款镜头一直生产到1963年,并通过用Domiplan替换而从公司的产品阵容中消失了。细节未知,但似乎还有其他稀有型号,例如7.5cm F2.9和80mm F2.8。战前Trioplan有许多变体,因此,如果您查找它,它将以多种方式出现。

梅耶Meyer Optik Trioplan 100mm F2.8(M42)镜头测试及样片
Trioplan N 100mm F2.8的配置图。参考3的跟踪草图

参考1:球面像差过度校正和2线散景,作者:Iwao Ogura,摄影行业,分开的体积,现代相机和镜头技术P.166
参考文献2:球面像差和前景,背景散景,由Iwao Ogura,摄影行业,分开的体积,现代相机和镜头技术P.171
参考文献3:专利号DE1,805,326(1959年10月21日)
