光之印相——为什么要去做一个没人用的大画幅针孔快门

Print Friendly, PDF & Email

初衷

最开始的初衷,只是因为在市面上买不到一个让自己满意的针孔相机,市面上寥寥无几的几款4X5大画幅针孔相机,有便宜的,贵的,我都一一买了回来,但是各种不满意(有的成像很好,但是太简陋了,有的外表拉风,价格昂贵,但是品控不稳定成像有问题),都缺少了自己想要的那种精致感。

胶片摄影本身已经是非常小众的爱好了,大画幅摄影更是胶片摄影中更少的,而大画幅针孔摄影可能只有极少数的爱好者还在坚持,小众的东西失去了市场价值,所以也就没有厂家去真正用心的做好它。

拖延症

之前最喜欢的小孔相机就算是Karlos 系列的针孔相机了:木头材质、黄铜金属,这都是我想要的味道。奈何手工制作产量很小,很难买到。

所以就想着自己做一个精致的玩意,首先条件是要让自己满意——好看,好用。材质是第一位的,然后目标是要把模糊的小孔成像做的更清楚一些,最后就是成本可控(最开始只想几百块钱做一个自己用)。

理想很丰满、显示很骨感,这一磨蹭又是三四年过去了。



爱与折磨

2023年4月,在全球针孔日前夕,网友发起了一次大画幅针孔相机漂流活动,这个想法就又浮了出来。

多亏了二两假酒,和朋友吹牛说自己准备做个针孔快门,会很好看……

于是从设计开始,上手后才发现这领域自己从来没有接触过,看似无比简单的这么一个机械结构竟然藏着那么多坑。

建模

先研究3D建模,开始用了一下Rhino发现学不会,太复杂了,问了下朋友推荐给我了另一款软件,之前有画图的底子上手还可以,才把这个设计问题解决。
第一款原型图在4月17日画出来,后移植到3D模型上去,但是第一个版出来后自己就否定了,然后再改,设计,直到5月18日的最终版定型,一共做了58版不同的设计图。最开始的版本参考Karlos,但是到了最后就是完全自己设计的结构和外形了。

制作

接下来是制作,设计期间每出一个版本都要同步去找厂子去打样,这一步真心累CNC加工周期都很长,经常六七天后才开始加工,这时候我的设计稿已经变了两三次了,常常是零件还没回来方案已经报废。
制作环节给我的最大伤害就是不靠谱,工期不可控,价格不可控,质量不可控,打样时候成本高没问题,询价的时候报价能差出去四五倍都是常事(品质基本一致的情况下),有时候为了找一个质量好的厂家,一个元件得同时两三家打样。
最不靠谱的一家做铜制CNC的厂家,第一次 我发给他了三个文件(图纸,step,DWG文件),告诉他其他俩参考,你要是CNC用step转成cad图即可。然后5CM的设计稿,他发货回来5mm的样品,我乐了半天,问你怎么来的5mm,他说自己量的……
最后协商的结果是:原来租的20个样品测试,只给返工做10个测试,我也退让接受。然后等了八天还没发出来,问了三天,每天的答复都是已发出很快就到了。直到最后一天要自动确认收货了,我提出不发就直接退款差评,才发给我了个刚发出的快递订单,好吧,继续等。等到了发现,答应做10个实际上发了8个过来,2mm的厚度又做成了3mm,完美报废。最后这单我还给他付了8个的费用。
类似的事还有很多,整个筛选供应商、生产打样是最费时间,最让人崩溃的了。

二次加工

还有针孔片的制作,看似最简单的一个元件,但是每个元件都要显微镜下清除针孔金属残渣,然后还要消光处理。
过程,很久,来回的折磨人,废品、废样、废零件,各种的调整。

清理前后的针孔镜头的针孔片
清理前后的针孔镜头的针孔片

样品

样品出来刚好5月18号,一个月的时间做这么简单的一个东西,而且还差点放弃了。

之后还有漫长的测试,改进,升级版本。

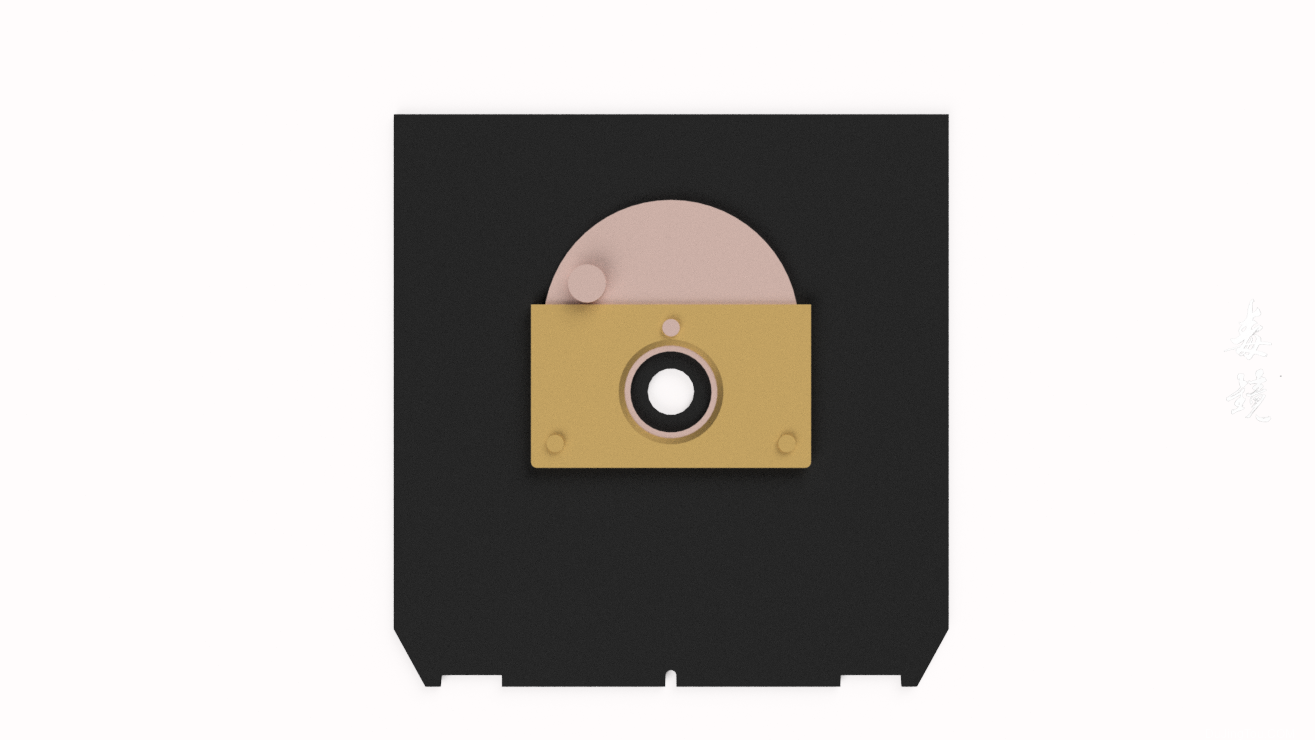

光之印相

因为设计稿做了大小58个版本,所以就取名do58作为的英文名称,中文名称暂定为“光之印相”。

目前样品实际上还是存在很多瑕疵的,局限于各种现实,总的来说并没有完全按照自己的想法去最终把产成品呈现出来,加工中的各种问题也导致了不断的修改设计,比如原设计是不锈钢转盘,黄铜框体,但是由于成本和加工问题就暂时没有做。目前虽然有碳纤维版本,黄铜版本,铝合金版本,以及木头版本,但是测试后应该是最终只保留一个稳定版。



最后的最后,感谢大家一起来帮我进行这个大画幅小孔快门的测试,在使用期间发现任何的问题,都可以随时反馈给我,我也会及时去修正,希望最终能把更好的成品做出来,做一个自己满意,大家也喜欢的小物件。
