《光之印相-大画幅小孔成像快门》使用说明

Print Friendly, PDF & Email

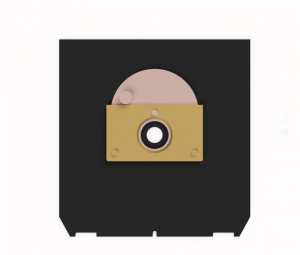

针孔镜头名称:光之印相小孔镜头





主要参数

针孔直径:0.2mm(由于加工厂工艺,和误差实测到了接近0.3)

镜头板:96mmx99mmx2mm

焦距:50mm-65mm





使用范围:

可以使用林哈夫(inhof)镜头板的大画幅快拍相机,广角相机,以及各种可以支持90mm以下焦距的大画幅相机。 其实主要是防止相机的下轨道遮挡画面,所以支持的范围是由相机决定的。针孔直径做的是0.2mm的但是由于误差的存在,以及后期针孔精修产生的误差实际上孔径已经在0.25-0.35之间了。 合理的最佳成像距离其实也是存在误差的从50毫米焦距到-70mm焦距之间都是成像效果很好的,当焦距过长的时候光圈会变得非常小,所以拍摄的时候需要注意。

用于45画幅测光按照300测试。焦距建议50mm-65mm,更长的焦距光圈值参考下面资料数据。不同版本的有所差异,铜版的应该可以到45mm具体的可以使用前测试下,还有注意下机器需要能广角拍摄。

测光软件推荐:安卓用 Light meter free (使用前需要先做曝光校准,做曝光补偿)

苹果手机可以用:lightme。或者 pinholeMeter

目前测试版本为林板的适配板,后续会有更多的适配。目前也做了骑士小板的版本,不过没有做样品测试,等后续再做吧。

关于如何拍摄取景问题,如果没有取景器的时候可以简便解决,可以用手机平行片夹取景,手机广角端一般可以到类似20-28mm全画幅的取景范围,然后让相机画面水平即可。或者也可以用中心点和相机边缘对角线的方式取景。





版本:

黄铜版本:

高颜值,复古,氧化质感很好。





《光之印相-大画幅小孔成像快门》使用说明

航空铝版本:

颜值最高,性价比好。





《光之印相-大画幅小孔成像快门》使用说明
《光之印相-大画幅小孔成像快门》使用说明

碳纤维版:

价格优势明显,实用型





《光之印相-大画幅小孔成像快门》使用说明





大画幅下不同焦距下的光圈值



按照0.2毫米直径的针孔

50毫米 250光圈

60毫米 300光圈

70毫米 350光圈

80毫米 400光圈

90毫米 450光圈

按照0.3毫米直径的针孔



40mm 光圈 133
45mm 光圈 150
50mm 光圈 167
55mm 光圈 183
60mm 光圈 200
65mm 光圈 217
70mm 光圈 233
75mm 光圈 250
80mm 光圈 267
85mm 光圈 283
90mm 光圈 300

常见问题

目前已经发现的一些问题以及解决方法列举在这里,不断更新。





阻尼和氧化磨损问题:

1、碳纤维版本: 常见问题就是阻尼不好控制,因为相同材质问题,要么没有阻尼,要么转不动,转不动的时候就会影响拍摄了,所以大部分都采用了植绒布来增加阻尼。植绒布时间久了可能会有绒毛脱落问题,需要用气吹吹一下即可。 其次就是如果阻尼变小了,或者没有阻尼了的时候,可以调整垫圈厚度,或者拧紧下面两个螺丝即可。同时碳纤维转动时间久了可能出现摩擦痕迹。

2、航空铝版本:没有评测长时间转动后的老化情况,手工磨损测试后,内部颜色还是银白色,变化基本不可见。但是不知道长期以后氧化后的颜色。

3、铜版本:这是原始设计版,原始设计是想要铜氧化后的样子,所以目前加工后的铜的表面没有进行处理,以后也不会做发黑的版本。长期使用后会从现在金灿灿的样子变成比较厚重的黄铜色,表面形成氧化膜。这是我想要的样子。 铜的材质比较软,所以会有划痕和压痕,目前还没法完善。





镜头板的问题:

镜头板由于设计时候没做的太复杂,或者定制的时候 有时候会修改设计稿,所以存在一定的问题。

1、无法完全插入 林哈夫镜头板目前制作的是2mm厚度,有测试发现有些机器因为卡口下部分比较紧,或者开槽厚度导致无法将镜头板完全插入。镜头板下边有部分做了倒角设计但是还是无法避免。(设计问题) 解决方式: 只能手工打磨镜头板下边增大倾斜角才能解决。

2、比较松的问题 如果用在类似 十八度针孔相机上,镜头板会比较松,需要加一层植绒,需要提前告诉我,我会附送一片植绒,只需要将四边贴一点即可。





《光之印相-大画幅小孔成像快门》使用说明



最大取景范围示意图





最大取景范围指着双轨大画幅相机的下轨道会存在遮挡广角端成像的情况,因为针孔在短焦距的时候成像非常广,这时候要确定一下最大成像范围,可以用手电等强光在下边缘测试。
