早期的Retrofocus广角镜采用简单的设计形式,将大凹弯月面放置在现有透镜配置的前面,例如tessa和Triplet,但是像差很多,尤其是在抑制昏迷眩光方面存在很大问题。尼康(Nikon)的本本善司(Zenji Wakimoto)先生在开发NIKKOR-H Auto 2.8厘米F3.5(出现于1960年)的过程中发现了一种改善此问题的方法,而该玩法只是将后组的镜头排列从正/负更改为正/负。很明显,有了很大的改进[参考文献1]。这一发现的涟漪效应是巨大的,并且在1960年代中期,所有公司都立即引入了这种配置,并发布了具有更高清晰度和对比度的第二代逆焦型镜头[参考文献2]。这次我们将要讨论的施耐德的Curtagon 35mm,由于早期模型和晚期模型之间的成分差异,也显示了向第二代的过渡。施耐德的第二代复古对焦型镜头Curtagon(第二版)35mm F2.8

具有增强的对比度和清晰度

Curtagon是由前西德的施耐德(Schneider)在1950年代后期推出的用于单镜头反光照相机的后焦广角镜头。由Leica的测距仪提供OEM服务的Leitz Super-Angulon,Xenogon和Xenagon以该公司的广角镜而闻名,但这款Curtagon在性能上也享有盛誉。尤其是,这次推出的焦距为35 mm的型号具有被高端的单镜头反光照相机而闻名的Pignons的Alpaflex所采用的记录。作为静止图像的复古对焦型镜头,法国的Angenieux是象征第一代镜头的先驱,并具有昏迷眩光的精致开放描绘,但与此相反,这次将采用Curtagon(第二代)与原始的Curtagon(斑马纹)相比,描绘清晰明了,而且清晰度和对比度也得到了明显改善。
镜筒比使用35mm F2.8的其他公司产品小一号,并且重量与其他公司的产品相同,因此拿起镜筒时,会感到它很重且包装紧密。品牌名称Cultagon的起源是拉丁词CURTO(缩写)和希腊后缀GON(角)的组合。这个名字是非常广角的镜头,声音很可爱。

Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版

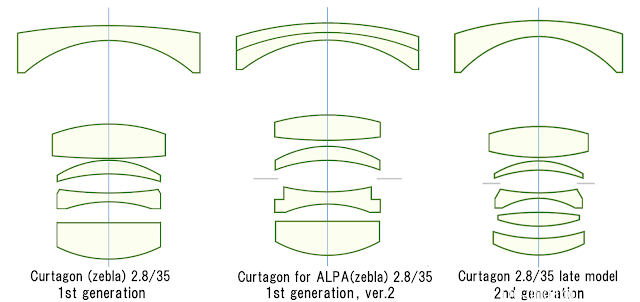

如上图所示,Curtagon 35mm F2.8的设计被称为后焦型,其特点是在光学系统的前面具有一个大凹透镜。这扩展了后焦距并确保了镜子的可移动范围,使其适用于单镜头反光相机。另一个特征是在凹透镜的后面提供了宽的气隙,并且该气隙具有减小图像畸变(桶形畸变)的效果,这是广角镜的问题。上图中最左边的模型是1950年代后期发布的第一代斑马纹模型,其镜头结构由5组5元件组成(参考文献3)。中心是带有斑马图案的Alpaflex,但镜头配置是5组中的6个元素,这是另外一个[参考4]。由于Alpa是高端相机,因此似乎只有这种型号与众不同。上图的右侧是从1965年的型号更改起出现的第二代设计[参考5]。镜头配置已更改为6组中的6个元素,从那时起,无论是否用于Alpa,它已成为所有型号的通用设计。与旧模型的最大区别在于,在后组的凹透镜后面添加了一个正凸透镜,并且四个后透镜的排列方式从正,负,正和正改变了。该命令是作为一种新方案引入的,旨在减少后焦型镜头中的彗形眩光,这是一种新方法,此后的许多后焦镜采用了相同的布置[参考文献1和2]。由于没有数据,因此后续产品(Electric Cultagon等)的详细信息以及Retina的设计配置都是未知的。

产品阵容
Curtagon自1950年代末开始面世,共有两种型号,一种适用于35mm格式,一种适用于中型格式。对于35mm格式,它与至少4种类型的相机兼容,例如Exactor,M42,柯达Retina(DKL),Alpaflex,并且28mm F4、35mm F2.8、35mm F4的3种类型具有重复的型号更改。但是,它的生产一直持续到1980年代初。此外,在1960年代末期还额外引入了配备移位机构的PA(PC)-Curtagon 35mm F4,它与至少四种类型的相机兼容,例如Leica R,Alpaflex,Contarex和M42。另一方面,还有Curtagon 60mm F3.5用于中画幅相机,而Exakta 66和Rolleiflex 6000系列则生产于1980年代至2000年左右。
除Kodak Retina之外,所有早期型号都在1950年代末以斑马纹设计出现,直到1965年左右才投放市场。1965年,模型立即全部更改,设计和设计也进行了更新,除Retina之外的所有模型均更改为此博客文章中介绍的新设计。有两种颜色可供选择:黑色和棕色/黄铜金。此外,带有换挡机构的PA Curtagon 35mm F4作为新产品加入了产品阵容,并且至少与Leica R,Contarex和Alpaflex兼容。对准镜头名称和“ PA” P分别进行  A调整(透视调整)表示[参考文献5]。1970年,镜筒的设计略有修改,螺旋环从传统的变窄形变为直形。可能是因为缩小的形状难以加工且制造昂贵。1972年,模型再次进行了更改,M42支架中出现了带有黑色现代,干净设计并在底座上带有电子触点的Electric Curtgon,而PC-Curtagon(徕卡)作为PA-Curtagon的后继产品出现。 (对于R)也已出现。此外,在1970年代后半叶,出现了C-Curtagon,它成为了较简单的黑色镜筒设计。C-Curtagon是35mm格式的最后一个型号,一直生产到1980年代初。

Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版

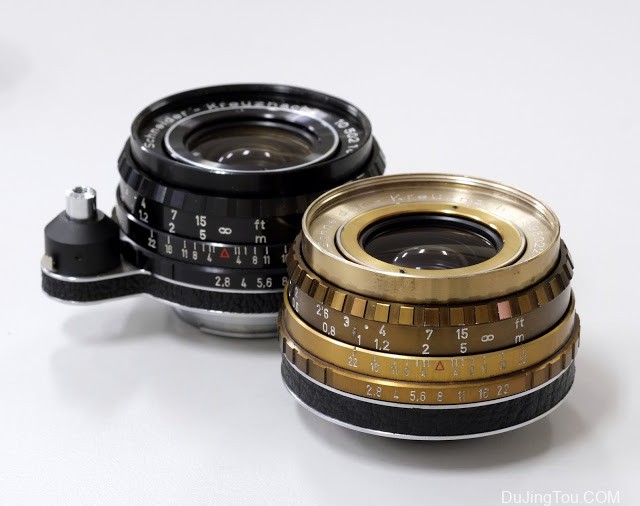

Curtagon(第二版):重量(实际测量)210克,F2.8-F22光圈,最短拍摄距离30厘米,滤镜直径49毫米,组成6组6元素Retrofocus型(第二代),于1965年左右发布,兼容支架Exakta / M42 / Alpa(Retina DKL的细节未知)
参考资料
参考资料1 Nikkol一千零一夜的故事第12夜Nikon-H 2.8厘米F3.5下田浩一
参考资料2“照相镜头的基本原理和发展”小仓敏夫(
参考第174页)参考书目3施耐德Edixa官方镜头目录:物镜
Alpaflex官方镜头目录
文件5澳大利亚摄影1967年11月,P28-P32

收购背景
议价谈判后,该金色模型于2010年3月从波兰一家主要二手相机经销商通过eBay以总计160美元的价格购得。卖方对产品状态的评价为MINT-(接近美观产品的状态),但交货的产品在螺旋环中具有游隙,并且内部的玻璃不影响外观。但是,存在维护问题。我想知道是否要退货,但是我担心后决定保留它,因为它是罕见的颜色有限的镜头。在那之后,我设法自己修复了螺旋环的齿隙。
该黑色模型于2014年6月在东京的一家相机店作为杂货出售,我以6000日元的价格购得。孔没有移动,在玻璃上看不到蜘蛛,但是当拆开并清洗后,它变得清晰了。拆卸后,我能够正确掌握光学系统的配置。关于节气门,发现控制杆从内部根部断裂,因此我安装了一个单独获得的膨胀弹簧并自己进行了改进。孔的打开和关闭是平滑的。
当前的eBay二手市场价格在Exakta支架型号下约为200美元,在M42支架型号上约为300美元。

数码拍摄
1950年代制造的第一代后焦型镜头的特点是高彗差眩光和低对比度,以及背光时出现严重的重影和类似淋浴的光晕。相比之下,该镜头具有显着改善的描绘性能,并且现在已经很现代了。开阔处清晰锐利,色彩鲜明,对比度好。尽管昏迷的数量不小,但它得到了很好的抑制,并且后背模糊既美丽又柔软,这可能是因为留下了少量的昏迷。许多后焦型镜头在四个角处都有稳定的图像质量,例如放置在前镜头上的负凹透镜的作用会导致较少的模糊或辐射模糊以及较少的周边光滴。Curtagon在这方面是相同的,但另一方面,我有点担心渐变容易受条件影响并且不稳定。在室外用逆光拍摄时,这一点尤其明显,并且通常不可能仅通过曝光控制来控制它,例如发生断电和过度曝光的趋势。特别值得关注的是绿色渐变,当照度较高时,高光侧的渐变不粘,并且倾向于在黄色方向上发生过度曝光。施耐德的镜片有时会出现这种泛白(泛黄)。在这种情况下,数字照相机的图像处理引擎确定青色不足并添加颜色,因此拍摄结果总体上通常看起来偏蓝。如果将曝光略微拉下以抑制这种情况,则在使用此镜头的情况下,这次阴影部分将被打磨并压碎成黑色。这样,Curtagon很难控制渐变描述,并且在仲夏使用时有时很难找到一个好的着陆点。相反,这种不稳定似乎导致对Curtagon的充满活力的描绘。该分辨率适用于后焦型镜头。

Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片0,F2.8(打开),索尼A7(AWB):



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片1,F5.6,索尼A7(AWB):



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片2,F8,索尼A7(AWB):



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片3,F8,索尼A7(AWB)



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片4,F5.6,索尼A7(AWB):



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片5,F5.6,索尼A7(AWB):



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片6,F2.8(打开),索尼A7(AWB):
Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片7,F8,索尼A7(AWB):
Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片8,F11,索尼A7(AWB):



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片9,F8,索尼A7(AWB):



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片10,F2.8(打开),索尼A7(AWB):





Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片11,F2.8(打开),索尼A7



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片12,F5.6,索尼A7(AWB)
Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版

银盐拍摄

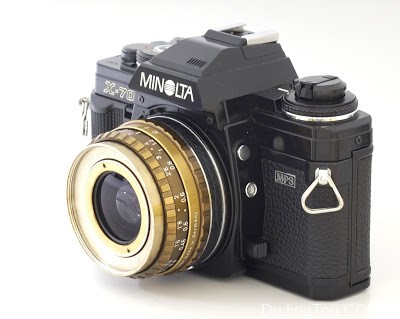

该镜头的后球突出,因此在与单镜头反光照相机一起使用时要小心。根据相机的型号,在长距离拍摄期间将反光镜向上翻转时,后镜头可能会碰到反光镜。我可以在MINOLTA X-700和PENTAX LX上使用它,而不会出现任何问题。

Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片13,F2.8(银盐Fujicolor S400)



Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片14,F4 (银色盐Fujicolor S400)
Schneider Kreuznach Curatgon 35mm F2.8 M42/ Exakta 镜头测试及样片第二版
照片15,F4(银盐柯达GOLD 100)
