托尼尔的魔镜1: 著名的施耐德 Schneider-Kreuznach Xenon 50mm / F2
上面的草图宣布了Xenon 的设计
1925年的AW Tronnier。天才般
大气中,试图抢东西
这是一种雄心勃勃的形式,好像是鲁鲁一样。非常
我不认为我今年23岁。记笔记和抽烟
我在想什么。眼科
熊厉害,过度的Xenon 的设计,以
表明度过了一个激情。
头发也早撤退尽管年龄在奇数
外观

Goerz,Schneider,Voigtländer,Albrecht-Wilhelm Tronnier(Dr。Tronnier)(1902-1982年),他被分配到美国的Farrand Optical,并作为摄影镜头的设计师制作了许多著名的球。在镜头设计领域,我对彻底消除像差的基本概念提出了质疑,并通过利用像差并有时积极地使用它们,向世界制造了无与伦比的镜头,然后将其发布出去。通过独特的设计概念创作的他的镜头描绘具有超越摄影领域的奇特力量和现实,而以牺牲周边图像质量为代价实现的中央部分的描绘则具有生活感。甚至这么说。尽管他被誉为20世纪最佳镜头设计师,但他的著作和他作为工程师的理念并未得到体现。与镜头的品牌名称相反,自那时以来,设计镜头的工程师的名字很少出现在世界上。在他从Voigtlander退休后一定时间里,人们开始注意到Tronnier的无与伦比的成就。即使移民到美国,他们也很少出现在历史的前期。了解特隆尼尔技术人员的理念和想法的唯一方法是与其余独特的镜片组进行交互,并从委托给他们的医生那里获取信息。在这个博客中,我将介绍Tronnier博士研究过的多个系列的高斯型标准镜头。在谈到他的设计理念时,我想谈谈他设计的镜头及其秘密的独特描述力。

这次我要介绍的是Xenon 50mm F2,它是Tronnier于1934年加入施耐德(Schneider)时开发的。该镜头是他自1920年代中期以来一直在从事的早期工作,其非对称设计轻而易举地打破了Planar光学系统的对称结构。突破经典对称高斯类型(4组6元素规划器类型)的做法是当时的尖端尝试,并成为生产ULTRON和NOKTON等杰作的源泉,后来又被称为著名的球。。

Xenon 50mm F2,经过重新设计,于1935年出现,有5组中的6种元素。我得到了用于视网膜的Xenon(安装在上图中的Sony A7上)和用于Exakta的Xenon的可更换镜头(安装在Eos Kiss上)。该镜头是经典平面镜头的衍生产品,其中前组侧面已剥落。这种在Xenon 的开发中建立的结构,成为Tronnier设计大光圈镜头的基础。

1920年代初,从事Xenon开发工作的Tronnier是德国Schneider的年轻工程师。作为镜头设计师,他仍然是一个刚起步的人,他的任务是改进蔡司(Paul)的保罗·鲁道夫(Paul Rudolph)在1896年设计的Planar,并发明一种更好的镜头。他注意到的第一件事是泰勒-霍布森(Taylor-Hobson)的HWLee在1920年在英国发明的鸦片。Opic是根据打破平面的对称结构的想法而创建的镜头,并且具有比常规的对称高斯设计更好的校正球面像差,色差和像场曲率的出色性能。特隆尼尔(Tronnier)于1925年首次开发了Xenon F2,它的光学系统分为4组,与Opic等效,分为4组(德国专利号DE439556),并在1934年的改进中进一步打破了对称性,甚至使前组的键合我们开发了第二代Xenon 灯,该Xenon 分为5组,每组6个元素,并且表明该光学系统是出色的设计,能够在保持Opic (美国专利号)优势的同时校正彗形眩光和像场弯曲2627204 -#2627205)。分离粘合表面可提供设计自由度,并可以高度控制像差。Tronier设计的第二代Xenon 可抑制从中间视角到周围视角的彗形眩光,同时保持像平面的平坦度,从而改善了清晰度和对比度。另外,非点间距小于传统的对称高斯透镜的非点间距,并且显着地减轻了传统设计在焦点部分的四个角处的弱点。但是,当时与现在不同,那是一个时代,它是手动进行计算机设计的时代。即使将光学系统的结构增加一组,设计人员进行调谐的负担也无可估量地增加了。

托尼尔的魔镜1: 著名的施耐德 Schneider-Kreuznach Xenon 50mm / F2

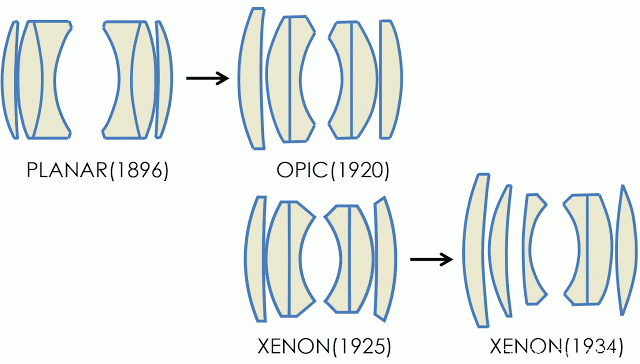

光学系统过渡:左侧为对称的高斯平面(1896,鲁道夫),不对称的高斯Opic(1920,Lee)和Xenon (1925,Tronnier),改良的高斯第二代Xenon (1934/1935左右发布),Tronier。在第二代Xenon 灯中,将第二组的凸透镜和第三组的凹透镜分开,并增强了彗形像差的校正。

自1930年以来,Xenon 便已作为通用相机镜头提供。最初,它是为Nagel的Pupil相机少量提供的,但在1931年Nagel被美国柯达公司收购并在德国成为Kodak之后,它从1934年成为柯达Retina系列的新产品。提供。自1934年中期以来,在Retina / Retina II大片的推动下,Xenon 的生产量直线上升。大约在这个时候,开始供应Exakta镜片,与单个镜片的吸引力竞争的可互换镜片市场已经启动。当时的竞争对手是蔡司(Zeiss)的比奥塔(Biotar)和英式达米尔(Dallmeyer)的超级六。Xenon 是由先进的设计技术创造的,当时是非常出色的镜头,几乎没有竞争对手出现的光斑问题或古鲁格散景症状,并且在对焦区域的四个角处图像质量几乎没有下降。也许特罗尼尔(Tronier)花费了大量的精力重复光学计算,从而完全消除了白天和黑夜的像差。但是,这种强度对离焦区域的图像质量(散景)产生了意想不到的影响,这在当时几乎没有发现。Xenon的拍摄结果由于过度校正像差而产生了强烈的两线模糊,并且与上述竞争对手相比的优势几乎被削弱了。还有一个缺点是光学系统配置复杂且容易产生光晕,在可互换镜头市场上,它是由与Opic具有相同设计的Biotar推动的,尽管它的销售量为20%到30%它比Biotar便宜,它有市场份额,我根本无法扩展[注1]。当时的摄影师更喜欢Biotar而不是Xenon。Xenon是Tronnier完成的镜头,从Biotar(Opic型)光学系统开始进行了许多改进,而这种失败对于设计师Tronnier来说无疑是一个可耻的事件。战前Xenon的总销售量超过了百达(Biotar),包括固定镜头。但这是由于视网膜的爆炸性打击造成的,而先前的失败果断地意味着没有视网膜的牵引力是不可能实现的。 年轻的设计工程师Tronnier从这次失败中学到了什么?Xenon是Tronier以直接的方式开发和培育的早期杰作,并且可以说是设计师生活的起源。我经常听到这样的说法:“照片以标准镜头开始,以标准镜头结束。” 这意味着对于从事摄影的人们来说,标准镜头既是基本目标,也是目标,但对于设计师而言,这是相同的。Xenon的辛酸经历一定会在一定程度上影响特隆尼尔的设计理念。从某个时候起,他决定改变彻底密封像差的样式。

注释1···Xenon4于1925年在小组内开发,采用了六种配置,该主镜头将在接下来的26年3月建成。在20年代的后半段,只有少数制造了用于特殊目的如制版,但在1934年中期,设计进行了改进,以柯达视网膜系列5组6片构,使得它可以被大量生产。作为战前生产的双高斯型镜头,如果只看生产数量,成为市场上提供最多的品牌。另一方面,Xenon在可互换镜头市场上的表现不佳。例如,为Exakta(35毫米)制造的Xenon比竞争对手的Biotar便宜20%至30%,但战前的Biotar出货量刚刚超过5,600,而Xenon的出货量略低于1,300。但是,在1945年至1949年间战后重建期间,运送了超过25,000根Biotars,而只运送了320盏Xenon。在高端Nacht Exakta可互换镜头市场上,Xenon的售价比Biotar便宜,但Biotar 80mm / F2的总出货量为1880,而Xenon80mm / F2的总出货量仅为27。Xenon大部分供应给柯达视网膜,与其他公司竞争的可互换镜头市场的需求不是很高(Schneider-Kreuznach乐队I-III乐队,Hartmut Thiele 2009Fabrikationsbuch)。卡尔·蔡司·耶拿(Carl Zeiss Jena,1927-1991年)。

Xenon50mm F2(用于Exakta安装):重量约190g,配置5组6个元件(变形高斯型),滤镜直径29.5mm,光圈值F2-F16,最小拍摄距离约75cm,光圈叶片15个元件,光圈机构是手动的.. 第二次世界大战之前的早期批次在玻璃表面上没有涂层,看来它们是在战后(或战争期间)施涂的。该产品是1949年生产的200个产品之一,并且玻璃表面上沉积有蓝色涂层。晶状体名称的起源据说是原子序数为54的氙原子,即Xenos,在希腊语中意为“未知”,这是该原子的词源。
Xenon5厘米F2(用于视网膜):重量(实际测量)80克,组成为5组中的6个元素(变形高斯型),滤镜直径29.5mm,光圈叶片10个元素,光圈F2-F16,固定螺丝直径25mm,快门同步比较(1 / 500s),该产品制造于1939年,表面涂层薄。
