施耐德在1932年研发的Leitz Xenon 5cm F1.5(如上图)。这是稀有设计师AW Tronnier(Dr. Tronnier)发布的第二个高斯镜头,在1936年镜头宣布之时,它已成为摄影镜头中最亮的F1.5。下图是Leitz Summarit 5cm F1.5,它是1949年的后继产品。

最快的镜头
Leitz XENON 5Cm F1.5和SUMMARIT 5Cm F1.5
Ernostar的Toronie不幸的Makyo 2于1923年发明(Eruneman)Inc. LJBertele(贝鲁特)和A.Klughardt(Kuruguharuto)(Erunosuta)出现世界上最快的镜头,它震惊了光学设备制造商。于1925年在电影上出现的Ernostar拥有巨大的亮度和F1.0的开放光圈,作为摄影镜头,F1.6的实用视角在1929年扩大到40度。型号以及Sonnar F2的发布,这是对Ernostar的重大改进的新镜头,发生了一些重大事件,激发了1930年代开发大口径镜头的竞争。1926年,Ernemann与Bertele一起被Zeiss-Ikon的创始机构卡尔·蔡司基金会吸收。很快,拥有埃内曼技术的卡尔·蔡司就为他的相机配备了超大光圈镜头。施耐德(Schneider)的领导们不能低估这种情况,并要求特隆尼尔(Tronnier)博士的设计团队开发一款可以与之竞争的新镜头,该团队于1925年开发了氙气F2。这款新镜头无疑是Leitz Xenon 5cm F1.5高斯镜头,后来更名为Summarit 5cm F1.5。

尽管高斯型镜头具有高像差校正能力,但与空气界面很少的Ernostar和Sonnar相比,它们处于不利的位置。为了避免重复高斯镜头Opic(Taylor-Hobson,1920年)与Ernostar失去市场份额之争的过程,减少了镜头的数量,世界上最快的口径比超过了Ernostar和Sonnar。待开发,Tronnier设计团队无所不能地解决了这个问题。

托尼尔的魔镜2: 最快镜头徕卡Leitz Xenon/Summarit 5cm F1.5
施耐德的年轻镜头设计师AW Tronnier
虚构的绘画,插图画家阿查(Acha)绘制的草图

卡尔·蔡司(Carl Zeiss)宣布推出的Sonnar F2是一款具有令人惊叹的设计配置,分为3组的6个元素(9面配置)的镜头。与8面Ernostar相比,通过减少空气与玻璃之间的界面并增强像差校正效果,同时提高了原本处于折衷关系的对比度和分辨率。施耐德的领导人似乎承受着巨大的压力,因为Sonnar的光圈比很小,超过了F2。领导者向Tronnier提出的最初开发政策是在六透镜配置下实现F1.5的光圈比的不合理挑战。如果要使用此配置实现明亮的F1.5镜头,则需要将镜头元件设计得较厚并增加折射面的曲率(曲率),但是每个元件都会产生较大的像差。用6透镜配置获得实用性能极其困难,并且后来将开发策略修订为使用7透镜配置(5组中的7个元素,12个表面)来放宽折射表面的曲线的方法。 ..
新氙气在其概念诞生三年后终于完成。由于受到Ernostar和Sonnar启发的不合理的历史,Tronnier一直在开发这种镜头。这是我从未经历过的极其艰巨的任务。由Bertele发明的Sonnar,需要进行超过3200页的大量光线跟踪计算才能进行设计和开发,但Tronnier的Xenon比Sonnar多了两个组件。特朗尼尔可能已经通过重复光学计算来确定建立产品的边缘,以完全消除昼夜像差并花费大量的精力。新的氙气灯于1932年完成,成功实现了F1.5亮度,这是双高斯镜头所无法探索的。然而,蔡司依康的新Sonnar却将光圈比提高至F1.5。
新的Sonnar壮观的首次亮相使Xenon F1.5失去了发挥积极作用的机会。宣布发布已经四年了,我终于抓住了批量生产它的机会。对配备Sonnar的CONTAX充满热情的竞争对手恩斯特·莱茨(Ernst Leitz)已提名氙气作为将要安装在Leica IIIa中的大口径镜头。因此,氙气从1936年以雷兹(Leitz)的执照形式出现。但是,与Sonnar的比赛从一开始就可见,并且卖得不好[注1]。大光圈镜头高斯的蔡司镜头,镜头类型,建立一个平等的地位,它是流行的和新的玻璃镀膜技术的出现至关重要,仍然在当时还不成熟它。

托尼尔的魔镜2: 最快镜头徕卡Leitz Xenon/Summarit 5cm F1.5

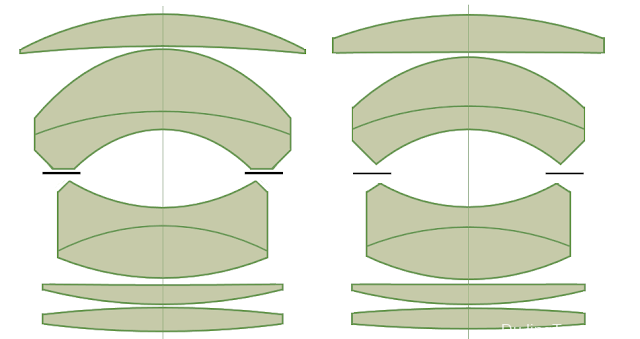

左边是Leitz Xenon 5cm F1.5(设计于1932年/ 1936年出现),右边是Leitz Summarit 5cm F1.5(于1949年推出)。比较两者,前组中每个元素的厚度和曲率都得到了改善,Summarit的设计使第二组更薄,曲率(曲线)更小。透镜配置为5组中的7个元素,并且通过在标准双高斯型配置的后面添加正凸透镜(4组中的6个元素以增强屈光力)来实现F1.5的亮度。





Leitz氙气灯5厘米F1.5:滤镜直径41mm,最短拍摄距离1m,光圈值(大陆光圈)F1.5 / F1.6 / F2.2 / F3.2 / F4.5 / F6.3 / F9,重量(实际测量)276 g,6个隔膜叶片,生产期1936-1950,兼容的安装座是Leica L,该产品是1938年制造的,型号为426495 。每个元素都有浅蓝色涂层。顺便说一下,早期的模型(在1936-1937年制造)是未镀膜的,并且在聚焦环周围有两个锯齿状的边缘(晚期的模型为3个)。晶状体名称的起源据说是原子序数为54的氙原子,即Xenos,在希腊语中意为“未知”,这是该原子的词源。



Leitz Summarit 5cm F1.5:滤镜直径41mm,最短拍摄距离1m,光圈值F1.5-F16,重量(实际测量)320g,光圈叶片数15件,制造期1949-1957,制造年份1956,编号制造的零件数量为69000,只有两种与Leica L / M兼容的底座,并且此产品为LeicaM。镜头名称源自拉丁文Summa,意为“最佳”。

Leitz Xenon的早期模型是1936年至1937年之间生产的,后期模型是1938年至1950年之间生产的。早期型号在聚焦环上有两个防滑滚花,玻璃没有涂层,而后期型号则有3个滚花,有些型号是部分涂层的。这次推出的单个产品是1938年生产的较晚型号,玻璃表面涂有浅蓝色。1949年,一种新型玻璃作为光学系统的一部分被引入,并且当关闭光圈叶片时,开口变成了更接近正圆的形状。名称从Xenon更改为Summarit。据说从Xenon改名是因为Schneider拥有的专利已经过期,并且不再需要许可协议。有一种理论认为Summarit的初始模型具有与Xenon相同的设计,并且据说在仔细检查各个Summarit产品后的一定时间后,涂层的颜色发生了变化。还有一个刻有氙气序列号表带的Summarit(请参阅世界第4部分的徕卡镜头)。事实是,最初的氙气和Summarit产品完全相同,而且品牌名称的更新与设计变更无关。这部分需要仔细验证。此外,Summarit在加拿大米德兰(Midland)拥有一些个人生产的产品,并有一个标有Ernst Leitz Canada Ldt。Midland的过滤器框架。

注1:Xenon F1.5于1935年首次出现在Schneider目录中。但是,就制造分类帐而言,这些镜片是1936年至1950年生产的。有许多理论认为,书本和网络上的总产量为6190,但是从施耐德的分类帐算起,据说6505是在战前(1936-1939)才制造的。生产线在战争期间被停止,但在1943年恢复了生产。但是,最多每年的总出货量仅为50。另一方面,根据版权分类帐,Summarit(1949-1957)生产了69,000瓶,是这个数字的10倍以上。
