卡尔蔡司 Jena Sonnar 180mm F2.8 (P6 / M42 / Exakta)


Zeiss Jena’s Deluxe Sonnar!
Carl Zeiss Jena Sonnar 180mm F2.8 (Pentacon 6 / M42 / Exakta)
?Sonnar 180mm F2.8,前东德VEB卡尔蔡司生产的专业长焦镜头。单是镜头的重量是1.37公斤,如果装在相机上用手拍的话,3分钟会伤到胳膊,但是装在原装Pentacon 6上的视角和虚化量是转换为35mm版本,拥有相当于100mm F1.5的无敌高规格。

许多爱好者都对这款镜头着迷,它具有锐利清晰的焦点和完美的图像,可实现大而稳定的散景。前身是1936年出现的著名的Contax Sonnar 18cm F2.8(俗称Olympia Sonnar),被称为纳粹德国为柏林奥运会向其他国家展示德国威望的镜头[参考文献1]。奥林匹亚Sonnar,充分利用世界上最好的光学技术,忽视成本和便携性而创造的,以压倒性的描绘性能颠覆了当时人们的常识,现在是一个给人惊喜和兴奋的历史杰作。广受认可。

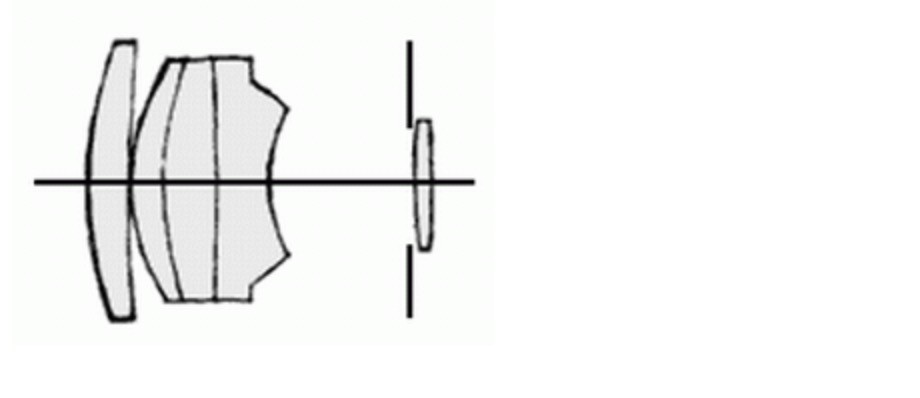

Sonnar 180mm F2.8 配置图。这是VEB Carl Zeiss Jena [参考文献 2]镜头目录JENA-S 2,8 / 180mm中发布的配置图的轨迹草图。镜头配置是来自 Ernostar 的 3 组 5 片远距传感器类型。为了纠正正功率向前偏压造成的枕形畸变,后组放置在稍微远离后部的位置。长焦镜头往往是通过使整个后组为负焦距来实现长焦特性(使光学系统的总长度比焦距短的特性),但在这种镜头的情况下,它和Ernostar一样弱。设置。这是因为如果不将其设为负值,则整个光学系统的正光焦度会增强,可以获得明亮的镜头,并且可以在一定程度上减少畸变像差。但是,以此为代价,Petzval 和变大,难以扩大视角。Tele Sonnar 专为长焦系统而设计。那么,可能有人会担心,把后组变成正元素,长焦属性会消失。事实上,由于前组的正力很强,即使后组的正力比较弱,整体上也能获得足够的长焦性能[参考文献3]。

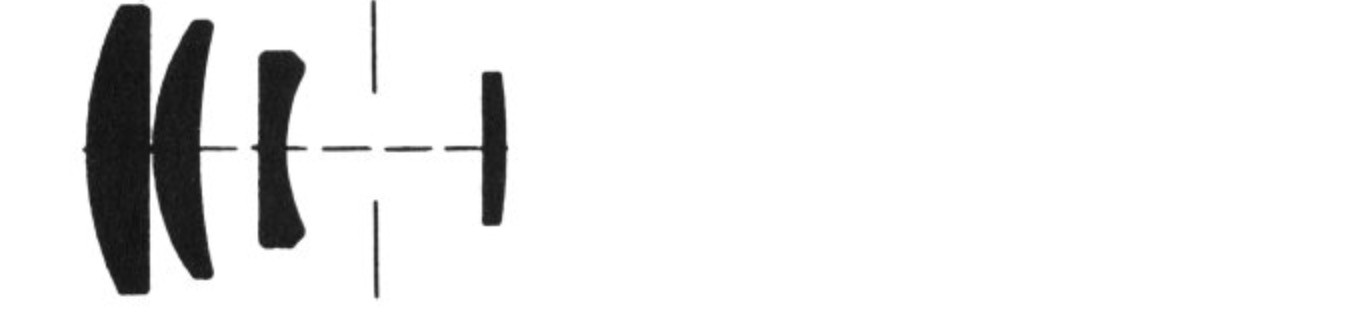

1966年推出的这款由西德蔡司生产的180镜头,应该说这次的改动是非常大的,在光学结构上采用了4片4组,去掉了原始的第三片镜片。

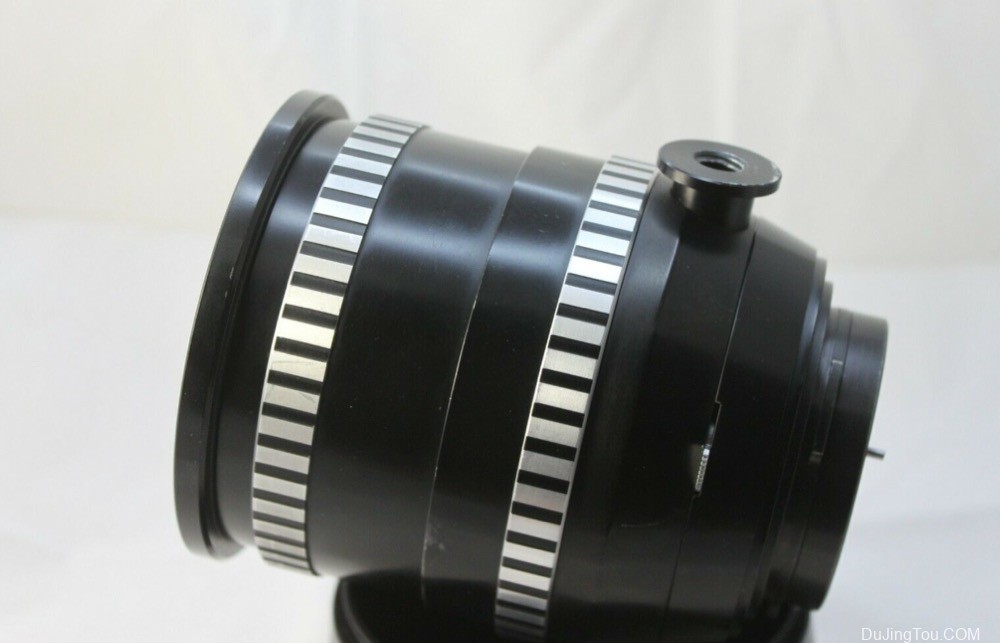

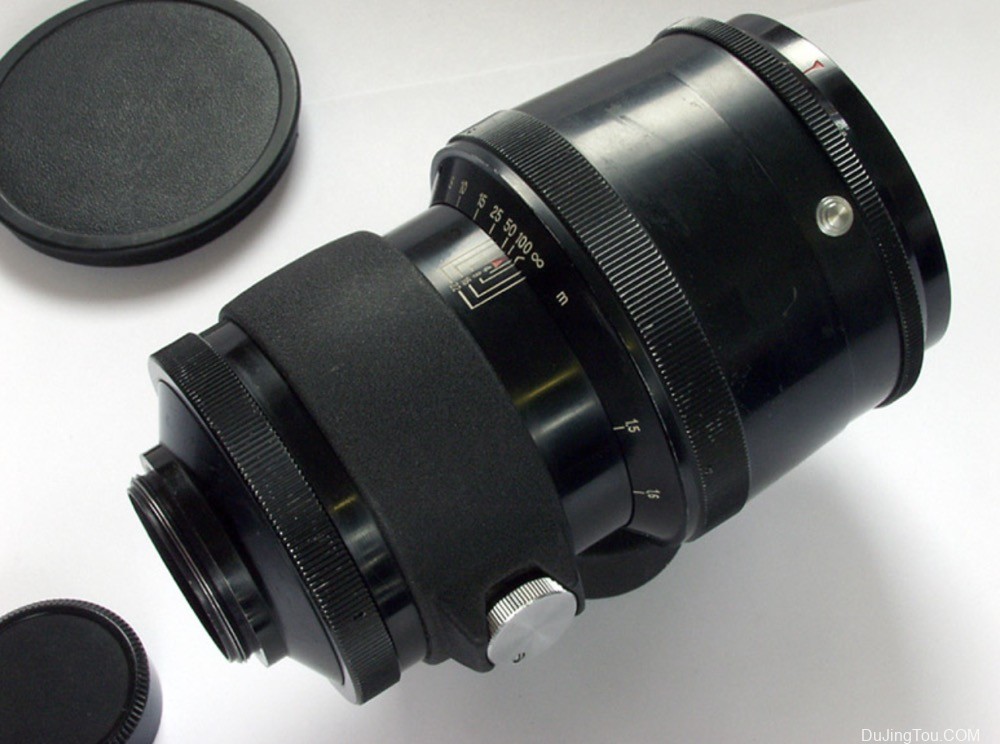

镜头配置是蔡司的 L. Bertele (Ludwig Bertele),他作为 Ernostar 的开发形式领导它并于 1929 年宣布,Sonnar 具有 3 组 5 片[参考文献 4],以及由 Bertele 自己重新设计为长焦规格的 Olympia。祖先是Sonnar(1936年发布)。战后,前东德的 VEB Carl Zeiss Jena 的 Eberhard Dietzsch 将其重新设计为 Olympia Sonnar 的继承者,以支持 35mm 和中画幅相机 [参考文献 1 和 4]。Eberhard Dietzsch 还是 Flektogon 20mm F4 和 20mm F2.8 的设计师。它至少支持三种类型的坐骑(Exakta、M42、Pentacon Six)。镜头从 1956 年到 1990 年代初已经生产了 34 年,市场上有四种主要型号。第一个型号是 1956 年出现并生产到 1963 年的铝制镜筒型号,滚花部分采用皮革装饰。第二代是1961年至1963年生产的型号,镜筒改为黑色镀铝规格,其特点是围绕塑料对焦环设计的杏仁状突起。这个模型的起源被称为“星球大战版”[参考文献5]。第三代是本博客中介绍的斑马纹模型,它出现于 1963 年,一直生产到 1967 年。最后的第四代是 1967 年至 1990 年代初制造的黑色镜筒模型。该型号根据制造时间有两个版本,1978年以前的单涂层规格,此后的产品为多涂层规格,铭牌上带有MC标志,属于后期版本。这是我用巨人换来的明亮开放的描绘,所以它不能被忽视。这是一款让您感觉它看起来很棒的镜头。

Carl Zeiss Jena Sonnar 180mm F2.8 ( P6 /M42/Exakta)

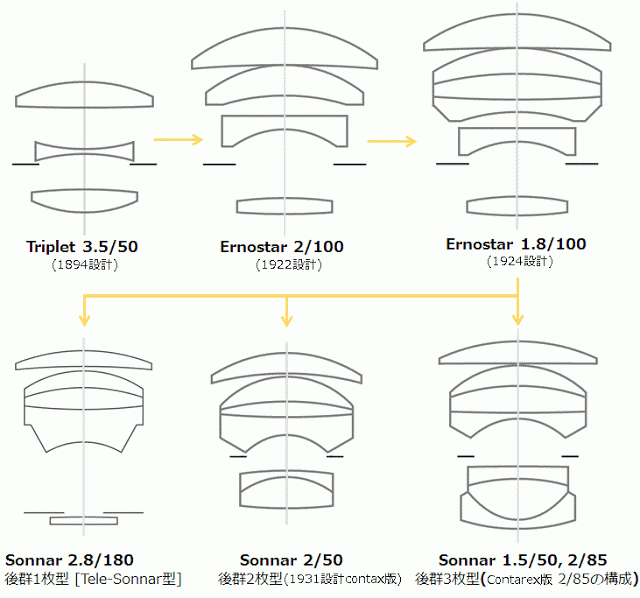

通过 Ernostar 从 Triplet 发展到 Sonnar 的家谱。Sonnar根据后组镜头的数量大致分为三种。从底部和左侧看,它是一种后组专门用于长焦镜头的类型(也称为Tele-Sonnar 型),一种后组可以处理从标准视角到中长焦的两种类型标准视角至中等视角,后置三片式,可处理至长焦,提高球面像差校正效果。由于 Tele Sonnar将后组省略为一个并消除了键合,因此后组两片式对应于与 Tessar 的类似三元组的关系。换句话说,由于球面像差易于控制,因此中心分辨率甚至比双面板型还要高。

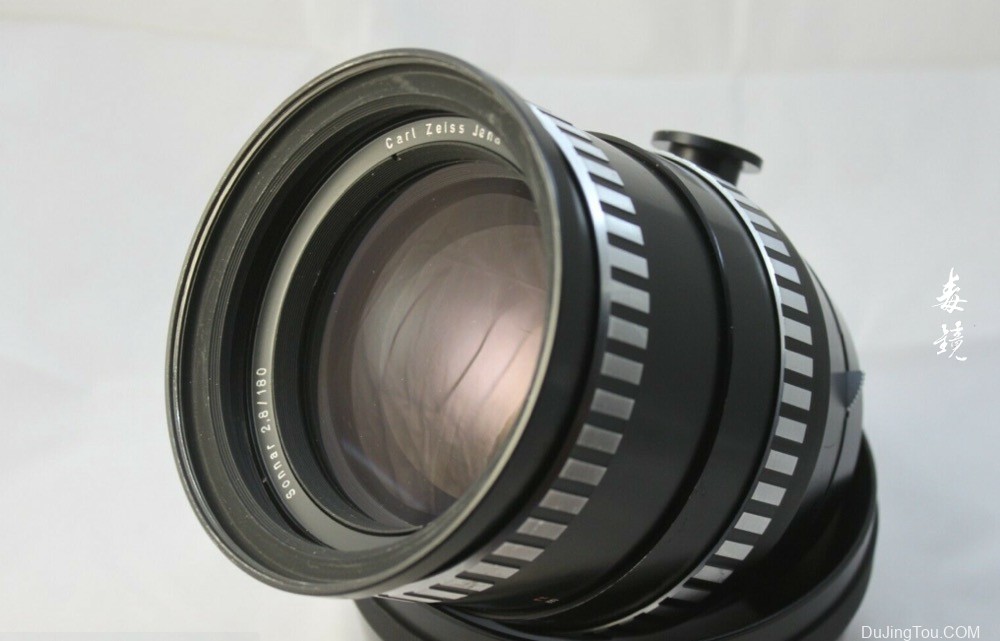

Carl Zeiss Jena Sonnar 180mm F2.8:重量(实测)1.37kg,滤镜直径86mm,光圈值F2.8-F32,最短拍摄距离1.7m,光圈叶片6片,组成3组5片,单涂层,兼容Pentacon 6(本产品)/Exakta/M42(Exakta 和 M42兼容蔡司正品转接环覆盖 P6 卡口镜头),  三脚架旋转底座安装在镜筒上。本产品已使用 aus jena 的商标代替 Carl zeiss jena 是个别产品滤框的铭牌,专为出口到西方而建,任的名字即使“S”是



文献1 马可CAVINA的页; “ ZEISS TIPO的Sonnar ED IL Geniale FILO CONDUTTORE CHE COLLEGA TUTTE LE VERSIONI DEL CAPOLAVORO DI路德维希·雅可布·贝尔特勒
文献2镜头目录“JENA-S 2,8
文献3“所有关于镜头设计”由辻
贞彦参考 4 L. Bertele,专利 DE530843 (1931)
参考 5  摄影痴迷
