这个镜头竟然是Bessa I (6×9) 原型相机的广角镜头

今天有朋友问我VOIGTLAENDER Ultragon 60 mm F4.5镜头是什么镜头,我很快想当然地说,这是127的镜头吧,这焦距是44画幅常用的。。。

然而马上打脸,我相信大家都没想到 这竟然是Bessa I的镜头,一个支持69画幅的广角镜头。自以为了解了很多bessa机器的我,又学到了新知识。

当然还有一个 6x9cm Bessa II 上的Ultragon 80mm F4.5镜头就更稀少了。

资料来源:

https://www.dujingtou.com/wp-content/uploads/2021/06/voigtlaender.pdf



VOIGTLAENDER Ultragon 60 mm F4.5镜头Bessa I (6x9) 原型相机



搜索了很多资料转载了如下的资料:

http://www.klassik-cameras.de/Ultragon_eng.html

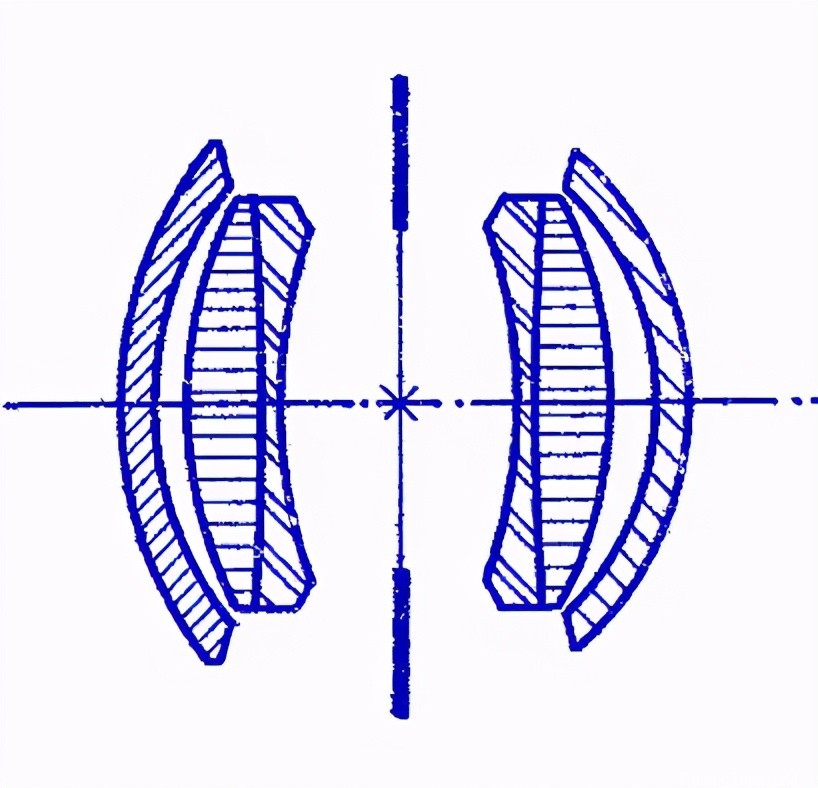

1952 年 6 月 11 日:阿尔布雷希特·威廉·特罗尼尔 (Albrecht Wilhelm Tronnier) 申请了 6 片广角镜头的专利,该镜头具有 75° 视角且速度高于 f/5.0 ( DE1042264 / US2730015)。Tronnier 当时是 Voigtlaender Braunschweig 的一名自由职业者,并引用了他自己发明的 ANGULON,也是一种对称的 6 片镜片,1922 年前他在 Joseph Schneider Kreuznach 担任技术总监时制造。据称新镜头速度更快,像差校正效果更好(尤其是在图像边缘),并且具有更大的成像圈或视角。Tronnier 在距离布伦瑞克 70 英里的哥廷根工作,他是前计算机时代的对数板和机械算盘机大师,还发明了 Xenon、Ultron 和 Nokton 镜头。

基于此专利 – 因此可能不会太晚 (几乎更早) – VOIGTLAENDER 推出了其第一款也是唯一一款大画幅 (LF) 广角镜头(下文有详细说明),ULTRAGON 1:5.5/ 115mm(按 5×7 英寸图像区域计算)。对于较小的图像圈,即 120 胶卷(6×6 或 6×9 厘米),没有提供此功能,尽管市场上仍然有小巧的 Schneider Angulon 1:6.8/65mm,如果不停止 3-4 f,结果只是一般/-停止。此外,还有蔡司提供的全新Biogon(由 L. Bertele 计算),具有更宽的图像区域(90°),但更大、更重且无法与大多数轻量级或旅行相机配合使用。



在这里,Voigtlaender Ultragon 可以找到它的位置,但不幸的是没有提供较短的焦距/用于较小的图像格式 –与 Heliar 或 Apo-Lanthar 不同。这本来是Voigtlaender LF 镜头计划中的一个很好的补充,该计划一直是生产的一部分,直到 1972 年工厂关闭。

VOIGTLAENDER Ultragon 60 mm F4.5镜头Bessa I (6x9) 原型相机

甚至还有一个Bessa-I 原型相机 ,配备 1:4.5 f=60mm Ultragon 镜头,带有对焦卡口的 Bessa-I 转换卡口(1.5m – 无穷大)。在 6×9 厘米(120 型胶卷)机型中,这对应于 79.5° 视角或 135 胶片格式下的 26 毫米广角。

几乎对称的镜头安装在(非常小的)Synchro Compur 000 尺寸(比安装 00 尺寸的 Angulon 1:6.8/68mm 小)。顶板和简单的隧道取景器与 Bessa-I 保持不变,因此需要在配件热靴上安装一个可折叠的镜面取景器(类似于 Brilliant 相机)。如果没有 Bessa 的折叠机制,顶板上的带触发器的释放机制是不可能的,因此百叶窗是由自己的杠杆触发的。总的来说,原型看起来完成得很好,不像一个快速的转换工作。人造革和吊环螺栓与 Bessa 不同。通过改变顶板,包括根据像场和触发机制的亮线取景器,这款相机可以投入生产。

VOIGTLAENDER Ultragon 60 mm F4.5镜头Bessa I (6x9) 原型相机

如图所示,Ultragon 是一款非常小巧紧凑的广角镜头。对于带有无法携带大型 Biogon 或 Super-Angulon 或(如 Graflex)的镜头板的旅行相机来说,这将是一个很好的补充,因为安装了大型镜头无法关闭。对于这些相机,没有现代产品,因此摄影师不得不使用 1930 年代的过时设计。甚至 50 年后,摄影师们一直在寻求一款能够拍摄高分辨率风景照片的小型广角 MF 相机。

原来是这样。它没有被推向市场。

1956 年 Voigtlaender 被Biogon 的制造商蔡司超越,模型程序决策由蔡司有效地做出。难怪蔡司Biogon提供 21 毫米(小画幅/135 胶片)、38 毫米、53 毫米、60 毫米(中画幅/120 胶片)、75 毫米(4×5 英寸)焦距 – 以及仅适用于 115 毫米(5×7 英寸)的 Voigtlaender Ultragon。凭借其较小的尺寸和构建工作量,6 片镜片可能比大型蔡司 Biogon 镜头还要贵。



Ultragon 奥特龙

出现

115mm f/5.5 Ultragon 广角镜头是 Tronnier 于 1950 年推出的另一款新的镜头结构设计[24]。

它有大约 85-90° 的覆盖范围(文献值在 80° 和 100° 之间变化;它正式覆盖 13x18cm/5×7”)并带有 Compur 2 快门。它在拨号盘和Compur 2 的轮辋组版本。对于广角来说速度相当快:竞争镜头1950 年出现了 Schneider Angulon 120mm f/6.8(Tronnier 的早期设计)、4 3/8” f/8Goerz W.A. Dagor、Rodenstock Perigon 110mm f/12(Protar V 型设计)或 4/4双高斯镜头,如 Meyer-Görlitz Aristostigmat 或 Kodak Wide-Field Ektar (f/6.3)。

结构

Ultragon 的设计很不寻常,因为它完全的不对称,组是 + – I + -。它结合了双高斯 Topogon/WFEktar 型广角的强弯曲前部镜头组和 2 组 3 片透镜的像散后部镜头组。背面形状非常类似于具有最低折射率玻璃元件的可转换 Protar VII, 镜片内部空间被空气代替。根据该专利,Ultragon 的第 4 个透镜元件的玻璃(后组中的内透镜)与用于 ApoLanthar 前透镜的玻璃 Tronnier 相同。因此,背面镜组具有轻微的放射性 (1.5µSv/h),并显示出特有的黄色。

Ultragon 的性能相当不错,可以在比Angulon 需要光圈大小到至少 f/16。虽然它的尺寸比一个Angulon略大,它在关闭时确实适合大多数外拍大画幅相机 – 总长度仅为 35 毫米的镜头。一种Ultragon 非常有趣和未知的功能是它可以用作可转换镜头具有非常有吸引力的焦距组合 ,和Protar类似。背面镜组提供接近 2 倍的组合焦距,它是一个 225mm f/11。根据我的经验,背面镜头可以在 f/16 下使用并且在 f/22 时在 70° 范围内具有良好的清晰度,类似于单个 Protar 的性能七号镜组。请注意,原则上,Tronnier 较旧的广角结构的后单元,Schneider Angulon,也可以单独使用。不过性能肯定差了点到 Ultragon 后部镜组。这并不奇怪,因为 Angulon 后部镜组源自具有 3 个胶合透镜和 Ultragon 后镜片的(反向)Dagor 结构衍生来自 Protar VII,带有一个额外的镜头或空腔。前部电池本身的焦距约为组合焦距的 1.5 倍,即 175mmf/8。作为双高斯镜头的一半,它不像背面那样校正,并且非常柔软张大。除非用作柔焦镜头,否则至少需要将其缩小 3-4 档。此外,前单元镜组仅勉强覆盖 4×5,f/32 时的视场约为 46°。然而,将其安装在镜头的背面,凹面朝向物体可以改善成像圈大约为 56°。在我看来,这使得 Ultragon 成为一个非常有趣的镜头适合 4×5 或 5×7 背包,结合紧凑的镀膜广角镜头和更好的性能优于具有更长风景长度(225mm)和人像镜头的 Angulon(175 毫米)放置在一个小包装中。



VOIGTLAENDER Ultragon 60 mm F4.5镜头Bessa I (6x9) 原型相机
VOIGTLAENDER Ultragon 60 mm F4.5镜头Bessa I (6x9) 原型相机





图 8:Voigtländer Ultragon 115mm f/5.5。 左:在 Compur 2快门 中,右:在快门 Compur 中

2. 刻度以厘米为单位。

Ultragon 和 Telomar 镜片; 覆盖范围适用于 f/22。

其他焦距显然是Ultragon 为 中画幅计划的(65mm、90-95mm 和150 毫米,分别用于 6x9cm、9x12cm/4×5” 和 18x24cm/8×10”),以及 f/4.5

版本 [2,5]。

描述了 60mm f/4.5 Ultragon 覆盖 6x9cm 的原型版本,Mechelhoff 认为,它似乎是与后来的 Tronnier 专利 相关的 6/4 结构。

另一个 f/4.5 Ultragon,安装在 6x9cm Bessa II 上的 80mm 镜头于 2014 再次出现在拍卖中 [30]。 它很可能也是一个原型。 然而,115mm f/5.5似乎是唯一的这种一直在正常生产的镜头类型。 该镜头早在 1961 年左右就停产了,这使得它必须 比Apo-Lanthar 更罕见。
