俄语版Biogon: Jupiter-12 35mm F2.8

Jupiter-12(英语为Jupiter 12)是1950年由KMZ(克拉斯诺戈尔斯克机械厂)在俄罗斯发布的Biogon型广角镜。在大街上,它经常被误认为是镜头(死副本),它是蔡司的路德维希·贝特勒(Ludwig Bertele)在1936年设计的康塔斯(Contax)版本Biogon 35mm的直接复制品,但严格来说,Biogon的设计得到了简化。新近开发的镜头。继承了Biogon的粗线描绘,高对比度,清晰多彩的色彩以及柔和稳定的散景,该描绘设计让人想起Bertele向全世界发布的另一著名Sonnar。

Biogon是1931年由蔡司的Bertele设计的Sonnar的Contax版本开发的镜头(请参见下图)。Sonnar有一个像差弱点,即当视角太宽时,像散会急剧增加,尽管它可以处理标准到中远摄,但基本设计仍得到了很大的改进,以实现广角镜头,我需要它。Bertele开发Biogon的动机是保持Sonnar的特性,同时克服该镜头的弱点。经过大量研究,Bertele提出了在Sonnar末端安装一个巨大的后球的新想法。

LZOS Jupiter-12 35mm F2.8 (L39)资料镜头测试和样片

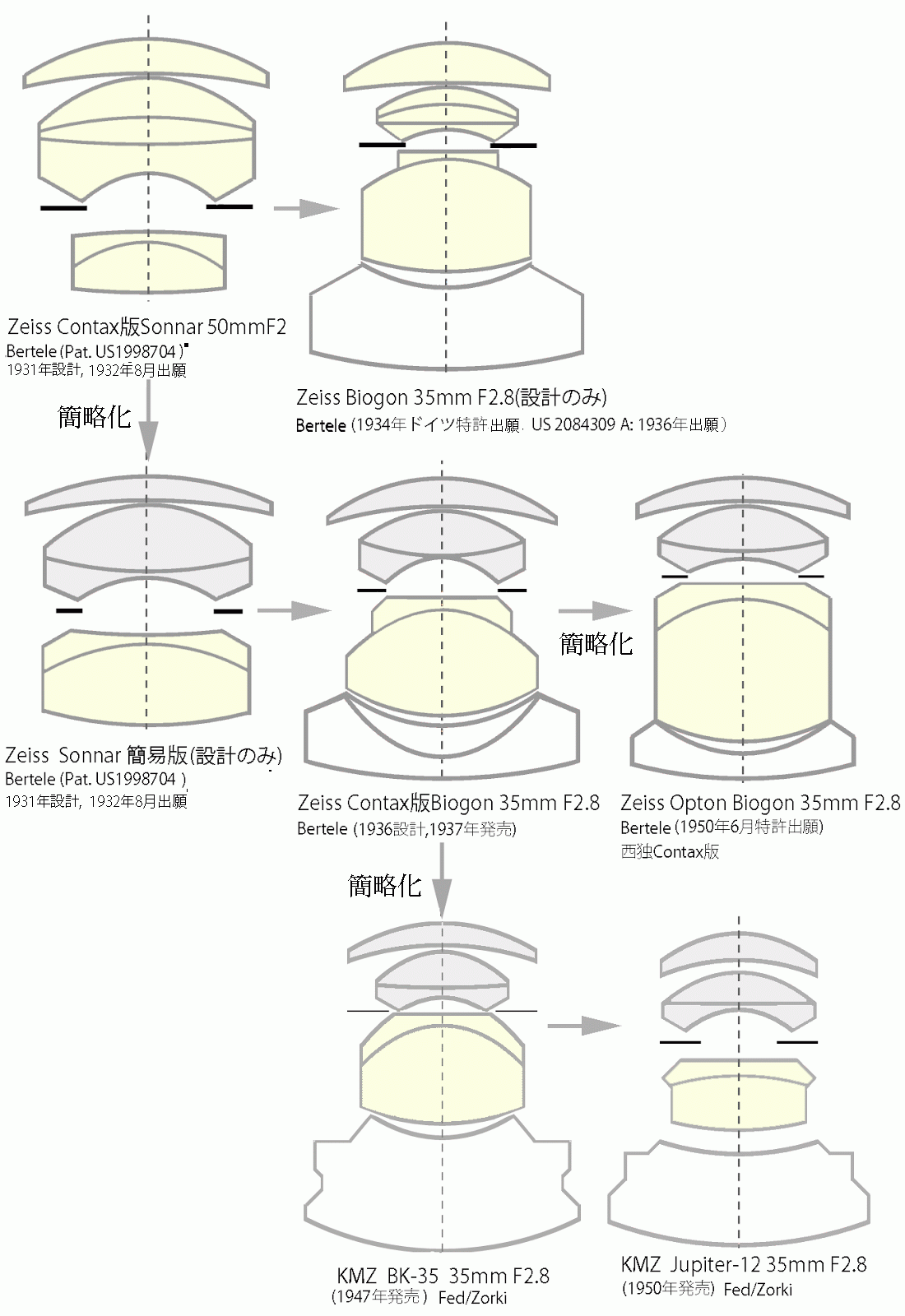

从Sonnar(左上方)到Jupiter-12(右下方)的光学设计族谱。黄色部分是从Sonnar继承的特征。如果以这种方式并排比较它们,您会发现Jupiter-12当然是基于Biogon的镜头。我们熟悉的Contax版本Sonnar是一种设计形式,在前组侧具有三件式连接单元,如左上方所示,但是在大多数Jupiter-12和Biogon型号中,该部分与高斯类型2已简化为纸张连接单元。展览:Biogon的框图来自Bertele提交的一系列专利文件。KMZ BK-35是来自参考文献[1]的踪迹,Jupiter-12是来自购买镜头时随附的手动材料的踪迹。

Jupiter-12由KMZ在1950年推出,有两种类型的产品上市,一种用于兼容Leica螺丝的Zorki,另一种用于兼容Contax的老相机基辅。早期的型号只是铬合金镜筒,自1960年以来,也出现了黑色。1958年,LZOS(Lutkarinskij Zavod Opticheskogo Stekla)和阿森纳进入镜片生产,并由三家公司成为生产系统,但三年后的1961年,KMZ和ARSENAL开始生产相同的镜片。由LZOS生产。当前市场上的大多数镜片是由LZOS制造的,而很少由KMZ制造的,很少见到阿森纳。市场和分销是基辅和佐尔基的两种型号,在1950年代和1970年代生产的黑桶中,有两种是1970年代和1980年代的镀铬桶。LZOS制造的黑色镜筒版本一直生产到最后。根据我从一端研究市场上的镜片序列号的感觉,直到1991年,镜片的生产一直持续到现在。

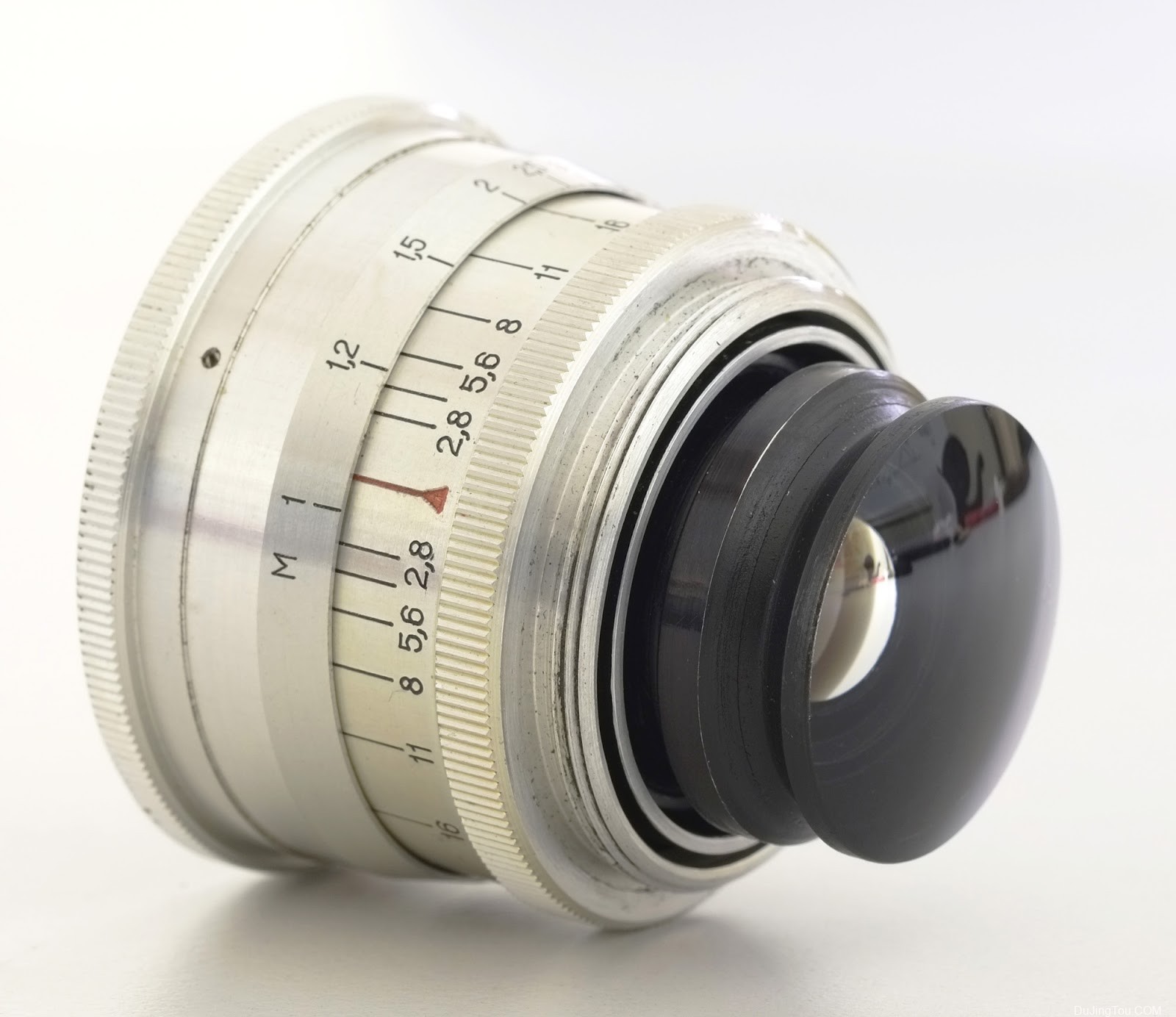

根据记录,Jupiter-12的前身模型称为BK-35(Biogon Krasnogorsk 35 / 1947-1950),该模型是基于Zeiss的Biogon使用德国玻璃材料设计的[1,2]。从配置图上看,BK-35的光学系统具有较大的凸起,如后组中孕妇的腹部和第一个透镜的曲率,它是一种过渡设计形式,从Biogon(1937)转变为Jupiter-12。您可以看到它是。

参考资料/网站

[1] 目录Zavoda Fotoobektivov Zavoda№393(在Zenit的HP上发布)
[2] SwedishCams.Com(  Jupiter-12  )
[3] Marco Cavina的精彩HP:  Marcocavina.Com 已有的历史





由于Biogon和Sonnar是亲戚,因此很多人都认为图像相似是理所当然的。但是,Sonnar的特性只是后组中的第一个镜头(方框图中的黄色部分),更适合将其视为设计不同的镜头。相反,有趣的是,不同设计的《 Biogon》和《 Sonnar》摄影作品之间的高度相似性。为什么图像如此相似,仅仅是因为它是Bertele发明的设计?我们所看到的可能是设计师Bertele坚定不移地描述摄影镜头的哲学。俄语版的百冈的木星12也忠实地继承了贝尔泰勒的绘画哲学。
