Nikkormat EL-W单反相机
索引页


文件大小:HTML页(23k )载入中…

Nikkormat ELW

Nikkormat EL系列首先在I972中引入了EL型号,1976年的ELW,最终是该系列的最后一个型号,1977年的AI(自动最大孔径分度)尼康EL2 – 所有这三款机型都是全自动曝光反光相机在电池故障的电池中唯一的机械备用速度为1/90秒。

*

所使用的快门是电子定时,六刀片全金属Copal Square ES电子焦平面,速度为4至1/1000秒。可以通过内置的透镜曝光表自动设置,或手动设置(加B)。尼康EL2具有改进的计量系统和几个附加功能,但基本相同的相机。内置的自拍杆操作10秒,当您处于自动模式时,它也充当AE(自动曝光)锁定。有一个3毫米(PC)插座,螺纹为尼康同步电缆和热配件鞋触点与内置的安全开关。FP和X同步可用; 也可以使用M和MF级灯泡。但是当您使用电子闪光灯时,它具有1/125秒的适中的同步速度。 所有的Nikkormat型号都使用“Nikon”而不是Nikkormat(或Nikomat)在日本的唯一相机




所有Nikkormats都是非常好的相机。耐用的施工和可靠的性能,ELW,就像任何其他尼康老式是由压铸铝合金制成,只有黑色完成。不可互换的眼睛水平棱镜探测器显示92%的图像场。一个独立的尼康K屏幕与哑光菲涅耳领域和中央分割图像测距仪被微棱镜网格包围。快门速度设置在取景器中可见,如同用于匹配针头测光的绿色跟踪指针。如果您使用了尼康FE两者之间的控制,布局和取景器信息有很多相似之处。您可以说FE是体积较小的ELW的压缩版本。系列景深预览按钮除了专业级F系列相机外,Nikkormat EL / FT系列仍然是唯一仍然提供镜面锁定控制的尼康机身。

该仪表提供中央重量透镜曝光测量,全自动或手动快门速度控制在全光圈或拍摄光圈。该电路由位于主反射镜下方的反射镜室内的隔室中的6V氧化银或锰电池供电。该仪表具有比机械对应物Nikkormat FT-2更大的灵敏度范围其范围从EV1到EV18,膜的ASA在1秒时具有100等于f1.4的ASA。到1/16秒的f16。然而,ELW的电子体的薄膜速度范围比FT-2的ASA 16-1600要薄25到1600。

如果你想知道为什么我总是使用机械FT-2进行比较,因为这两个ameras是AI的尼康前身体。一年后,1977年,在启用电动卷取机的ELW亮相之后,尼康凭借众所周知的自动最大光圈折射(AI)测光方式,对F-mount进行了重大改变/升级。就像FT-3 / EL2,FM / FE,FM2n / FE2的合作伙伴关系一样,机械模型总是由电子对手来补充。比较是不可避免的,即使是早期的,后期的模型甚至是比赛。

无论如何,不​​要混淆你。您可以将ELW称为原始的Nikkormat EL,可以接受专用的Power Winder AW-1,用于自动胶片提前,其中1975年是高度成功的自动佳能AE-1,首次提供了经济实惠的紧凑型专用复卷机和ELW显然是尼康的答案。

Nikkormat EL-W使用说明书*

Nikkormat EL-W单反相机
介绍



Nikkormat ELW是尼康的第二台35毫米SLR,具有自动曝光控制功能,可以将精度,耐久性和易于操作的组合因素相结合。该相机采用Auto Winder AW-1作为自动胶片卷绕,专为自动胶片提前设计。

机会很高,你可能已经买了二手ELW或老年人。最重要的是要充分了解摄像机的功能,并学习如何轻松自信地操作控制。如果您是初学者,请先阅读有关基本操作的部分,然后再尝试将相机带入重要的摄影课程。首先熟悉你的相机,你会意识到它不需要任何顶部的线条,最快的自动对焦和最新的2000年SLR模型,采取一个简单,美好的图片。但是当然还有妥协,如 – 你可能无法专注,电影推进或自动倒带给你,或者可能是这么简单的操作,你想知道为什么摄影是如此简单和直接的前进。所以没有按钮,LCD,图标或图片引导,即使使用闪光灯组件时,您也许必须有时会计算曝光 – 但实质上,除了您的视力外 – 拍摄照片的快乐。每一个最终的图像都是您自己的创作,而不是计算机计算的曝光。无论如何,不​​要让网络上的许多其他AF相机拥有者如此冒犯,让我们从这里开始吧。

浏览此网站有两种方法。您可以选择逐页检索或使用下面的站点地图标题,仅点击您感兴趣的主题。有很多好奇心为什么你正在寻求关于25岁的SLR相机(如ELW)的更多信息。无论如何,没有办法满足每个人的需要,因此,本网站将为我服务的人服务,最需要帮助 – 一个可能是新用户 – 我必须使用相机手册作为本网站的平台。

总是建议参考主参考图交叉检查相机的控制

Nikkormat EL-W单反相机
第二部分

文件大小:HTML页(31k )载入中…

安装镜头



Mount Lens.jpg


要安装镜头,首先将相机的仪表连接销向右推,直到它会走。
将镜头光圈设置在f / 5.6处,并将镜头插入卡口安装座(),确保连接销安装在镜头上的插槽中。逆时针旋转镜头(),直到其咔哒一声锁定到位。

Pin.jpg Coupling.jpg

在没有插槽的镜头中,安装在其孔径指示器与照相机的连接销对准的位置进行。



最大光圈指示器

ELW不是AI(自动最大光圈索引)相机,但具有改进的(半自动)方式来提供最大光圈测光。为了在全孔径下测量不同最大光圈的镜头,Nikkormat ELW的仪表必须根据使用的镜头的最大光圈进行调整。每次安装镜头时都必须进行。将光圈环一直转到最小光圈设置(最大f /数字),然后一直向相反方向旋转。该步骤自动将仪表调整到镜头的最大光圈。一年后的1977年,尼康EL-2引入了“新”引入的AI功能以及其他4种型号,专业的F2A,F2AS和EL2的机械计数器部件,Nikkormat FT3 (替代非AI FT-2FTn),并且还首次亮相紧凑型尼康FM。使用AI版本型号,您 不必像这里的ELW那样执行和设置相机机身上使用的镜头的最大光圈。



Max Aperture.jpg

最大光圈刻度

可以通过使用耦合销查看环上的最大光圈刻度来确认上述调整。比例尺具有f / 1.2到f / 5.6的范围。例如,如果将50 mm F1.4镜头安装在相机上,则红色指示标记应与1.4相对。



取下镜头

要从相机中取出镜头,请按下镜头释放按钮(),然后将镜头向右扭转,直到它会走。镜头会松动,可以提起。(在将仪表联轴器安装到仪表连接销(之前,请确保将镜头光圈设置为f5.6

Pin Coupler.jpg

请勿在拆卸过程中尝试重新安装镜头。镜头的插槽必须与相机的连接销断开一次,并且连接销在镜头可以重新安装之前尽可能地向右转,



连接和拆卸NIKON AUTO WINDER AW-1

安装AW-1将自动络筒机AW-1的耦合部分的主轴与ELW底部的耦合部分的槽对准,并用硬币顺时针旋转AW-1的相机安装螺丝,并将其拧紧。有关详细信息,请参阅AW-1的手册。



Mount Winder.jpg




注意不要在ELW和AW-1之间留下间隙。这种差距可能会扰乱自动上链系统的正常运行,可能是造成麻烦的原因。当您注意到绕线器和摄像机底座之间的安装不均匀时,再分离并重新安装。



删除AW-1

ON OFF.jpg

卸下自动络筒机AW-1之前,请务必首先关闭电源开关。然后逆时针转动相机安装螺丝,从相机中取出AW-1。检查AW-1 主要参考图,以了解其各种控制,杆和按钮的各自位置。

Nikkormat EL-W单反相机
第三部分


文件大小:HTML页(31k )载入中…

一般的拍摄步骤

加载影片


(1)要打开相机背面,请向后滑动安全锁(),并将胶卷倒带旋钮向上提起(),铰链相机背面会弹开()。

请注意,这不同于任何机械Nikkormat FT系列机身的开机回放,相机背面锁定位于相机底部。那么这个设计远比FT模式更优越,并允许单手操作。




将电影杂志放入电影室,电影导演指向卷轴。向下推动倒带旋钮以将墨盒固定到位,并将胶片引头的末端插入卷取卷轴中的三个插槽中的任一个。轻轻敲击胶片推杆(或顺时针转动卷轴),以确保胶片穿孔与链轮啮合,胶片边缘平行于胶片导轨。按下背面关闭相机,直到其卡入到位。

警告: 将胶片拉到相机机身的另一端时,请确认您知道中央部分是快门帘的金属刀片,这是非常微妙的部件,避免让手指甚至胶片接触。


折回卷绕旋钮上的倒带曲柄,并沿箭头方向轻轻转动,直至感觉到轻微的阻力。这会占用暗盒中的任何松弛。然后折回回绕曲柄。

请勿 在明亮的阳光下装入相机。如果没有其他遮光罩可用,请在装载时将身体与阳光对准遮阳。我的他的意志将减少因为起雾引起的第一次曝光的机会。*进行 两次空白曝光处理装载期间曝光的前几英寸的胶片。推进胶卷时,请确保倒转旋钮沿与箭头相反的方向旋转。这表明电影已正确加载并且正在进行。帧计数器现在应该显示“0”曝光。将影片推进一帧,您准备拍摄第一张照片。提醒



在胶片的最后,胶片上卷可能会在框架之间中途停留。AW-1可能不起作用。在这种情况下,请关闭AW-1电源开关。拍摄电影并载入新影片。手动推送胶片一帧AW-1应该正常工作。

设置ASA电影速度

ASA Illus.gif TurnASAdial.jpg

ASA电影快速拨号盘具有从相对较低的ASA 25校准的刻度,到1600的公平电影速度,数字之间有两个点,以指示中间设置,例如32和40.向内按压胶片快速拨号锁并将在电影速度刻度上旋转环,直到红点出现与加载胶片的速度相反,曝光控制系统自动调整自身以匹配所选胶片速度。

将快门速度设置为A(自动)

这是Nikkormat EL系列机身的原始设计,后来的Nikon FE在1978年甚至FE2在1983年仍在使用类似的设计。但是,控制方面和快门速度设置的可用数量有一些差异。

Shutter Dial.jpg

快门速度设置Nikkormat ELW进行自动或手动曝光控制。要将拨盘设置为绿色A(自动),请顺时针转动快门速度指针,直到“A”与点相反。

自动曝光控制锁定快门速度表,以防止意外移动设置(表盘中心的按钮,只需按下从AUTO设置中移出)。

卷绕

胶片手动推进胶片时,请以30°的间隙角度将拍摄杆拉出,以便在拍摄照片时红点可见。这会打开曝光表。在1979年的Nikon EM之前,轻触按钮和激活功能不可用,所以自动关机功能也是如此,因此如果不使用相机,请确保胶片前进杆被设置为关闭(按照相机机身揭开红点)。

红色dot.jpg   Filmadvance.jpg

快门按钮锁定应设置在其锁定位置(左图)(无法看到红点)

将右手拇指放在胶片推杆上,顺时针向右摆动,直至停止。这使胶片一帧前进,并使快门旋转。始终以一个行程摆动杠杆,否则它可能弹回到其原始位置,而不必完全推进胶片。

注意:当胶片卷已曝光并且胶片前进杆抵抗时,请勿尝试强制推杆。它会把这部电影从杂志上撕下来。 当电影由AW-1自动前进时,将快门按钮锁定到左侧(逆时针方向),直至停止,因此红点可见。这会打开曝光表。

在这种情况下,将胶片推进杆设置在其锁定位置,与相机主体齐平。之后,每次快门释放时,胶片会自动前进一帧。

空白曝光

空白曝光是释放在加载期间暴露的前几英寸的胶片的快门,而不是拍摄照片。

加载胶片后,进行两次空白曝光,并且画面计数器显示“0”。再次拍摄胶片提升杆,并准备拍摄

当进行空白曝光以截取光线时,更好地使用1/1000秒的快门速度。继续按快门速度拨号锁,并将快门速度拨盘从A(自动)转到1000(1/1000秒)。进行空白曝光,并将快门速度返回到A.

为什么 当在A(自动)中进行空白曝光以截取光线时,快门将保持打开 – 特别是当您将相机指向黑点(或更常见的是镜头盖仍在镜头上)。在这种情况下,将快门按钮锁和胶片推进杆都返回锁定位置,使其与相机平齐。快门将被释放并准备好进行正常操作。ELW没有提供熟悉的“M90”或其他流行的尼康FE,FE2,AMP的动力计量尼康FA或甚至EM和多模尼康FG的“M250”机械设置

帧计数器



Counter illus.gif Counter.jpg

36帧计数器自动显示已曝光的帧数。它以偶数校准,数字0,20和36为红色,奇数为点。计数器停止在36帧标记之后,当相机背面打开以重新加载时,它将自动自动复位为“S”(开始),0帧之前的两帧。

Nikkormat EL-W单反相机
第四部分


文件大小:HTML页(31k )载入中…

  设置光圈环

当以A(自动)设置的相机拍摄时,一旦设置了胶片速度(ASA)转盘,则必须执行的唯一曝光控制是设置镜头光圈。转动镜筒上的光圈环,直到所需的f /数字与黑线相反(光圈指示)。孔径光阑可以设置在点击停止设置之间的中间开口,以实现更精确的曝光。


使用自动曝光控制的光圈设置指南
(白天户外拍摄)



晴朗

多云的

阴沉

ASA 25

F / 8

f / 2.8镜头

F / 2

ASA 80

F / 11

f / 5.6的

F / 4

ASA 100

F / 16

f / 5.6的

F / 4

ASA 400

f / 22 *

f / 11 *

f / 8 *

可用的快门速度约为 1/125秒

可用的快门速度约为 1/250秒

握住相机稳定的相机握持很重要,因为即使在曝光时最轻微的相机抖动也可能导致明显的锐度损失,特别是在较低的快门速度下(除非您在执行有意的模糊以投射运动感的情况下) 。将右手指围绕相机机身,使食指舒适地放在快门释放按钮上,拇指适合身体和胶片推进杆之间,并将相机压在前额上。

这样当手动卷绕胶片时,您可以选择胶片提升杆,而不会从取景器中移除眼睛。将左侧的拇指和食指握住聚焦环,左手握住相机。在这个位置,相机可以从水平切换到垂直格式。

快门释放按钮的中心部分具有接受电缆释放的标准螺纹,这对于无振动摄影非常有用(购买具有时间曝光锁定功能的便宜三脚架和电缆释放)。


调焦 Nikkor镜头(自动)的全光圈始终完成对焦。这样可以在聚焦屏幕上提供最亮的图像,同时最大限度地减少景深,使图像明显地进入或离开焦点。Nikkormat ELW的聚焦屏幕包括一个无光泽的菲涅尔领域,中心的3mm分割图像测距仪点心环形的1毫米宽的微棱镜。它使快速,准确的对焦。查看取景器并转动对焦环直到中央测距仪图像的两半重合,形成一个单一的,清晰的图像,或直到微棱镜中的图像显得清晰和清晰。聚焦屏适用于具有直线轮廓或不明确轮廓的主体。在特写摄影中,测距仪可能会变暗。这也是真的,当你’ 重新使用最大光圈小于f / 4.5的镜头。你应该专注于周围的哑光字段。因为没有Nikkormat型号允许用户更换聚焦屏幕功能(除了专业级F机身(AF或MF)之外,尼康FE,FM2(1982),FM2n不是旧的尼康FM或最新的FM10 / FE10)和尼康FA是具有可互换聚焦屏幕功能的MF机身),您必须为标准K屏幕(标准对焦)帮助取景器(相对于对焦屏幕的其他信息 )。
予聚焦
透镜还可以使用刻在镜头镜筒上的两脚和米的刻度的刻度进行预聚焦。将镜头顶部的黑色指示线对准相机对被摄体距离,如测量或估计的。当时间不允许通过透镜聚焦时,这种技术对于难以捉摸的对象的坦白射击是有用的。根据镜头类型的不同,实际上如果您使用的中孔光圈值大于28mm的广角镜头,那么当与镜头上雕刻的景深尺度相结合时,这可能是非常有用的技术(但可惜的是,较新的自动对焦镜头几乎不提供这个有用的功能)。

顶层甲板上的胶片平面指示标记显示胶片平面的确切位置。这是在特写和摄影中测量胶片对主体距离时的辅助。

取景器框架覆盖通过取景器看到的面积与打印图像的实际面积(取景器框架覆盖率)的比率约为。92%。在规划一个镜头时,您可以包含多于实际出现在取景器中。但是,如果你正在准备一个小时的实验室开发的电影,那么完成的作品应该与取景器中的图片覆盖面紧密相连。

目镜矫正镜片 目镜矫正镜片可用于近视和远视用户,以协助更清晰的对焦。我不是眼镜佩戴者,因此,我无法提供更多有关本节的信息。
释放快门当快门按钮被释放时,会在胶片上进行曝光。拍摄快门时不要使相机震动很重要。用指尖轻轻按压。当通过取景器观察时释放快门时,由于镜子升高,视野被暂时阻挡。

在快门速度慢于1/30秒的情况下,如果是手持,图像会变得模糊。在这种情况下,最好将相机固定在三脚架上,或将其固定在牢固的表面上。柔软的快门释放AR-1可用于您的快门释放操作。那么,由于它具有快门释放按钮中心的标准螺纹,它可以使用任何标准的附件设计来实现这种使用。

但是,快门不能在以下情况下可能会跳闸:(1)电影未提前时。(2)当胶片推进杆和快门按钮锁都放置在其锁定位置时。(当然,如果快门按钮锁定设置为使得红点可见,即使胶片提升杆被锁定,也可以释放快门,这就是AW-1的操作方式。)

注意事项: 1.当使用三脚架,应使用电缆释放。电缆释放应轻轻按压。2将相机安装在三脚架上时,请勿将三脚架螺丝过度拧入相机三脚架插座,或者使用长于插座深度的三脚架螺丝,否则可能会损坏相机底座。Nikkormat ELW三脚架插座的深度为5.7 mm。

复卷和卸载电影

倒带Btn.jpg    回滚Crank.jpg

当帧计数器指示已经进行了最后一次曝光时,或者当胶片推进杆不能再被敲击时,胶片卷已被完全曝光并且应该被移除。按照相机底板上的倒带按钮,然后胶片可以重新放入本机。

注意:使用自动络筒机AW-1时,按下倒带按钮。按钮| 按下后会弹回,但这是正常现象。

展开倒带曲柄,并在箭头方向上以恒定的温和压力转动,直到感觉到张力增加。再转一圈,直到紧张已经过去,曲柄自由转动。这部电影现在已经离开了卷取卷轴,相机可能会打开。

向后滑动后盖锁,然后将倒带旋钮尽可能远。comel回来会弹出,电影杂志可能被删除。当拍摄胶片前进杆时,倒带按钮将弹出,并且胶片推进机构恢复正常。

小心请勿尝试强制提升提升动作会导致胶片从墨盒中撕裂。

开始拍摄之前,请仔细检查以确保已完成以下操作:

1)将电池正确安装在电池室中。
2)检查电池检查器,看到灯亮起明亮的橙色光。
3)将镜子返回原来的观看位置。
4)加载胶片并进行两次空白曝光,同时观看倒带旋钮,查看胶片是否正确装入。
5)设置ASA电影快速拨号,以确保相机中装载的胶片的正确速度。
6)正确安装镜头,并调整镜头最大光圈的仪表(检查最大光圈指示器)。
7)将快门速度拨盘设置为A(在自动曝光控制的情况下)。
8)当使用AW-1时,ELW的快门按钮锁和AW-1的电源开关都必须转到ON位置。胶片提升杆应处于锁定位置。

Nikkormat EL-W单反相机
第五部分


文件大小:HTML页(29k )载入中…

TTL曝光表



中央重点曝光表

曝光表采用TTL中央重点测光系统。

仪表在整个对焦屏幕上读取光,但其光敏度集中在中心,这对应于屏幕的中心1 2mm直径点。为获得最佳效果,请在测光时将主要拍摄对象放在该中央区域。该仪表利用Nikkor镜头(自动)的自动光圈功能来测量镜头最大光圈处的光。这确保了聚焦屏幕上最亮的图像,以便观察和聚焦,并最大限度地减少通过取景器目镜进入的光线的影响。

Shutter illus.jpg


打开曝光表
当胶片手动进行时,通过拉出胶片推进杆以揭开红点(约30°的角度)打开曝光表。在这种情况下,快门按钮锁将被置于其锁定位置。

Viewinfo Illus.gif

使用自动络筒机AW-1时,通过转动快门按钮锁定打开曝光表,以便露出红点。在这种情况下,胶片提升器将被放置在其锁定位置,与相机主体齐平。在自动曝光控制中,在设置镜头孔径并聚焦被摄体之后,只需简单地释放快门就足够了。但是,建议在拍照前确认曝光表针的位置(取景器中的快门速度值)。

除了如果您希望创建有意的模糊,如以较慢的速度平移相机,如果相机以1/30秒的速度手持手持照片,照片可能会模糊。或更慢,调整镜头光圈以获得快于1/60秒的快门速度。当您希望使用较慢的快门速度时,可以通过三脚架或固体固定照相机。 注意:为防止电池耗尽,请勿将胶片前进杆和快门按钮锁定在锁定位置,以便在相机未使用时关闭仪表。

确认快门速度指示在自动曝光控制下,如果指示正确的快门速度,请确认取景器中的黑色针(指示快门速度)。快门速度低于1/30秒,用三脚架固定相机,以避免模糊图像。还要注意的是,如果黑色针头指示A或B(警告区域) – 即被摄体太亮或太暗,请更换光圈以将黑色针从A或B中取出(位置为“A”表示自动, “B”代表“灯泡”或“时间膨胀”)。

当黑针超出
正确曝光范围时,第一个设定光圈

主题太亮了

主题太暗



如果黑色针头不在最小(最小)光圈范围内,请使用ND滤镜等来降低亮度。

如果即使使用最大(全)光圈,黑色针头也不在范围内,请使用闪光灯等来增加亮度。



极高或极低的光线情况如果在所有可能的光圈设置被尝试之后黑色针仍保持在“A”或“B”,则可用的光线太亮或太暗,无法覆盖仪表的EV范围。切换到与可用光线匹配的新胶片或将中性密度(ND)过滤器安装到镜头上以减少光线或使用人造光线来增加亮度,以适当者为准。

可操作的快门速度



AUTO setting.jpg



相机的仪表可能仅在由仪表的曝光值(EV)范围所涵盖的快门速度范围内使用 ,该范围随着光圈和ASA设置而变化。

EV图表(见下文)显示了f-stop,快门速度和胶片速度之间的关系,表明使用任何胶片速度/ f-stop组合,功能最快的快门速度(用于计量)。仔细注意以下说明将确保您的Nikkormat ELW的完整曝光控制和仪表范围能力自动完全曝光。

全光圈自动曝光控制例如,使用f / 1.4镜头和ASA 100胶片时,ELW的自动快门功能下降至1秒,镜头设置为1.4,并且随着光圈关闭而成比例地变慢。

使用ASA 25胶片的标准,只要透镜设置在全光圈,您可以确保至少四秒的速度,而不管镜头的光圈如何。在f / 1.4使用ASA 400,最慢的速度是1/4秒; 然而,随着光圈关闭,功能快门速度逐渐变慢,直到达到f / 5.6,当最慢的四秒钟速度发挥作用时。

自动曝光控制与停止测光当使用波纹管或其他扩展设备,使仪表连接装置脱离时,需要恢复到停止计量。在这种模式下会受到某些限制。随着镜头到胶片的距离增加,测光范围(EV范围)也会相应地变化。例如,当以2:1再现(两倍寿命)使用f / 2镜头时,有效f /数值为f / 5.6。当在f / 8使用时,有效f /数为f / 22。当在最小光照条件下拍摄照片时,最好使用高速胶片(ASA 160或更高版本)。使用速度为400的Tri-X,具有停止测光,有效f / f / f,快门速度范围为1/4秒至1/1000。如果光线水平降低到EV6以下,则会超出仪表的快门速度范围。

任何镜头全光圈下最快的快门速度

ASA电影速度

最慢的快门速度(秒)

1600

1/15

800

1/8

400

1/4

200(160)

1/2

100(80)

1

50(64)

2

25

4



如何阅读EV范围图表

图表显示EV(对于ASA 100)与快门速度范围。要确定快门速度范围,请注意,A节中的条指示使用f-stop的ELW的光敏CdS元件的响应范围(即,f / 8覆盖EV6-22,f / 16涵盖EV8-22) 。
在B节中,请注意在适当的ASA秤上使用的f-stop。例如,在镜头设置在f / 8的ASA 25处,我们沿着对角线发现,它在四秒钟处与EV6相交,EV18在1/1000秒处跑掉。f / 8的ASA 100从EV4四秒钟到1/16000秒的EV16。

EV chart.gif

PDF logo.gif

PDF文件(276k
如果您有Adobe Reader的插件,点击这里将会打开一个新窗口。

在任何情况下,通常是需要仔细检查的低端。Nikkormat ELW的宽曝光(EV)范围将涵盖大多数照明情况。只有在光线不足或光线不足的情况下才需要特别注意。

您将需要下载或阅读PDF格式的EV图表,以便在这里提到的这几个部分进行交叉参考,如果您不想更多地了解它的工作原理,可能会跳过



全光圈测光
 量程范围由适当的ASA刻度(B部分)和快门速度(4 – 1/1000秒,C节)中的条(A部分),f /数字范围决定。例如,重线所包围的绿色区域显示了50mm f / 1.4镜头和ASA 100胶片的组合。

停止测光
测光范围由对应于操作中的停止光圈的适当的ASA刻度(B部分)和快门速度(4 – 1/1000秒,部分)的条形图(A节),f / C)。绿色线表示在与ASA 100胶片组合的f / 8镜头的情况下的停止测量,显示范围为1秒。到1/1000秒

Nikkormat EL-W单反相机
第六部分

文件大小:HTML页(36k )载入中…

曝光控制

快门速拨和使用



AUTO setting.jpg



手动快门速度范围为4至1/1000秒,加B.表盘上的橙色数字表示全秒,而白色表示秒数。红色125代表1/125秒,可以用于与快门同步的最高快门速度。不要将拨盘设置在clickstop设置之间的中间位置。在B设置下,只要按住快门释放按钮,快门就保持打开状态。如果您忘记安装电池或发生电池故障,快门可以机械固定1/90秒。速度无论设置如何 (后来的电子模型通过结合表示机械速度为1/90秒和1/250秒的“M90”或“M250”修复了这个缺陷 – 取决于型号)。

自动曝光控制

当快门速度设置为A时,取景器中的绿色快门针位于A(自动)位置。这将自动控制快门速度,取景器中的黑色针(曝光测光针)将显示正确的快门速度。只要已经设置加载的胶片的ASA,快门速度就会响应于镜头光圈和被摄体的亮度而变化。

当相机设置为A(自动)时,当针位于刻度上的刻度之间的中间位置时,相机以中间快门速度运行。当曝光仪表针入橙色的上限或下限警告区域时,被摄物体的亮度超出自动快门速度控制范围,可以在刻度上显示。

手动曝光控制

手动曝光可以考虑在下列使用情况:1. 当以一定的快门速度拍摄照片时,无论曝光表针指示如何。 2.通过进行天文降低测量来设定快门速度。 3.当Bulb(B)曝光被用于时间曝光时。






4.使用手电筒(为避免前几帧卡住,以防在黑暗环境中工作)。
5采用特殊的摄影技术,如复制摄影和摄影。

要进行手动控制,请按快门速度拨盘中央的快门速度拨号锁,然后转动拨盘,并将所需的快门速度刻度对准指示标记。在手动曝光控制中,刻度之间的中间速度不能使用。

Lock Dial.jpg



确保在点击停止的位置设置拨盘。此时,取景器中的绿色快门针指示设定的快门速度,并且快门在释放时以指定的快门速度运行。

在手动曝光控制的情况下,取景器针中的黑色针头表示快门速度,导致相对于当时光圈设置的正确曝光。因此,当两个针通过调节光圈环或快门速度相遇时,将获得正确的曝光。

镜头光圈隔膜

Nikkormat ELW可与尼康F卡口安装的任何Nikkor可互换镜头配合使用。除了反光镜头,这些镜头配有孔径光阑,并通过停止刻度从整个光圈到最小停止数量刻度。

当Nikkor镜头安装在相机上时,即使光圈环被关闭,它也被设计成保持打开全孔径。仅当快门按钮被卡扣并且快门帘打开时,孔径光阑才被设定。这被称为自动膜片机构。隔膜调节到达胶片的光量,同时将光圈停止一度(从F5.6到F8),将可用光量减半。隔膜开口也对景深有直接的影响。

景深预览按钮

自从EL系列(和许多其他尼康手动对焦模型,直到 1982年第一个编程的AE 尼康FG的到来快门优先 基于光圈优先级的AE单反相机。景深预览按钮可让您在拍摄前检查景深,进行任何所需的调整。按下按钮,镜头停止到预先选择的光圈,让您看到背景或前景进入或离开焦距。


注意:在全光圈测量中,如果同时按下景深预览按钮释放快门,则无法获得正确的曝光。另外,按住按钮的同时不要操作胶片推杆。

** 注意:使用自动络筒机AW-1时,请勿按住快门。如果这样做意外,请切断AW-1电源,然后重新打开以恢复正常操作。

停止曝光测量

由于镜头没有自动隔膜,或因为隔膜不能与仪表相连,以下镜头和附件无法进行全光圈曝光测量。


因此,必须使用手动将镜头孔径光阑测量曝光的停止方法停止到拍摄孔径。首先,将耦合销向右推,尽可能远。将镜头或镜头/附件设置安装到相机上并打开仪表。



不带联轴器的自动镜头

带自动曝光控制:使用深度预览按钮停止镜头并转动光圈环,直到黑色针头处于快门速度刻度(记下仪表的EV范围)。

手动覆盖:使用与上述相同的步骤。然后转动快门速度拨盘,直到绿色针与黑色匹配为止。在手动设置下,由于机械地设置了正确的曝光,所以不再需要景深预览按钮上的压力。

*注意:切勿使用景深预览按钮在踩下位置前进。

微型Nikkor 55 mm f / 3.5带M2环。使用与自动镜头相同的步骤,无需连接叉头。
预设镜头(例如PC-Nikkor 28mm)。将快门速度拨盘设置为“A”,然后转动光圈环直到黑色针摆动到适当的快门速度。
波纹管聚焦附件,延伸环和聚焦单元。使用与预设隔膜相同的程序。
Reflex-Nikkor镜头。Reflex-Nikkor 500 mm f / 8,1000 mm f / 11和2000 mm f / 11镜头没有孔径光阑。将快门速度设置为“A”,黑色针头提供快门速度。

曝光补偿

由于特殊的照明条件,或在高对比度的情况下,如在复制中出现的情况,可能不需要照原样拍摄照片。

胶片接收的曝光量由镜头光圈和快门速度的组合决定。由于两者是相互关联的,不同的组合将给出相同的曝光量。最佳组合取决于所需的结果。使用快门速度来冻结运动或慢速运动以产生有意识的模糊。小孔径提供更大的景深; 大个人让主体脱颖而出,脱离了焦点的背景。

就像自动操作一样,必须注意确保ASA / f-stop /快门速度组合在仪表的EV范围内。

为了补偿曝光,使用以下三种方法:

1.手动曝光控制补偿(手动超控)
如果要刻意曝光不足或过度曝光,请将绿色针头重新设置为高于或低于指示数字的数字,快门速度刻度中的黑色针头。

ASA compen.gif

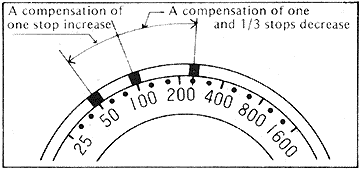

2.暂时重新设置ASA拨盘在将ASA刀片
复位补偿量后,拍摄照片,其他因素保持不变。例如,当使用ASA 100的胶片时,需要一次补偿,将指数调低至50.并且一至三点钟的补偿减少我想要的,将指数调整到跟随200的点。 注意:记住 在完成拍摄照片之前将ASA拨盘恢复到原始位置调整设置。3.使用曝光记忆锁

AE Lock.jpg

当主体和背景之间存在严重的亮度差异时,您将经常使用ELW的中央重点测光系统和内存锁获得更好的结果,并将其集成到自拍定时器中。

那么当你使用这个杠杆的时候,你应该对尼康的电子电路有一点信心 – 因为即使你向内推杆并锁定曝光读数,取景器内的针仍然在移动。这个缺点并没有在1978年的尼康FE中得到解决,但最终在1983年尼康FE2中被解决和解决(一旦你锁定了针,针不会移动并坚持特定的快门速度)。

如何使用内存锁

首先将主题放在取景器的中央部分,或者更好的是,如果主题可以访问,请移动它,以便对要强调的特定部分进行特写。然后按自拍/记忆锁左边; 基于主题的灯现在被冻结。随着记忆锁杆仍然按压到左边,移动回到你想要的组合和拍摄。快门已经以记忆的阅读速度释放。将手指从存储锁释放时,存储器“保持”就会断开 – 尽管计量杆中的针头仍然响应不断变化的光线。

对于包括大量天空的景观,在测量期间向下倾斜相机并锁定读数,以防止天空亮度引起的曝光不足。对于背光对象,向上移动关闭并包括被摄体的暗区,并用记忆锁冻结读数。即使杠杆锁定存储系统,取景器内的黑色针仍然会根据场景的亮度偏转,为对比度提供了方便的参考。

将主体放置在取景器的中央,并锁定阅读并重新撰写,将感兴趣的主题放在您喜欢的位置,并拍摄。
