Rayment 的专利相机(1887)
珀肯儿子和雷门特 伦敦 英国
镜片:
f8,c。7 ¾” Dallmeyer Rapid Rectilinear,标记为 6 x 5。Waterhouse止动块。最大止动块仅标记序列号,其他标记为:x;2;3;4;x.序列号29433(约1882年)
快门:
Furnell 的专利。橡皮筋驱动,双襟翼,通过承载下襟翼的主轴上的摩擦力进行调节。
构造:
桃花心木、燕尾榫、黄铜配件、皮革方角皮腔。
规格:
6 ½” x 4 ¾” 板固定在双深色幻灯片中。
对焦:
皮腔 C. 25″。双延伸,齿条和小齿轮(直切)移动到内部框架。
属性:
倒退。
动作:
上升的正面,交叉的正面。
带:
- Dallmeyer邮袋中有6个Waterhouse站点。镜头盖。
- Furnell 的专利快门。三脚架顶。案件。

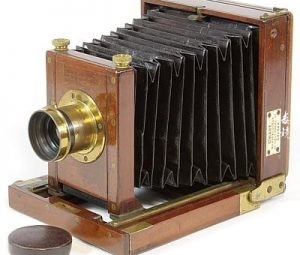

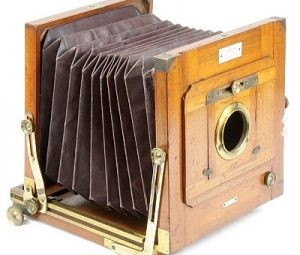

这是一款制作精良的洪都拉斯小提琴背桃花心木相机,带有燕尾榫和皮革皮腔。该专利描述了一种通过穿过标准件的杆将前标准件固定到基板上的方法,该标准件夹在基板上的轨道上。
快门有一个非常有趣的动作。在进行曝光时,快门的顶盖打开并露出镜头。下翻盖旋转以覆盖镜头。摩擦装置作用于下翻板以控制曝光时间。摩擦垫与连接在下主轴上的偏心盘相抵触,这在暴露的中点产生最大的阻力,因此运动最小。两个襟翼通过杆连接,凸轮控制襟翼旋转的速度。快门曾在 1885 年的 RPS 展览中展出。1885 年 11 月的摄影杂志将摩擦装置描述为对快门的改进。
参考资料和注释:
BP 1675/1886 (A. Rayment)。BP 7746/1884 (T. Furnell)。BJA 1888, p. 85. YBP 1887,“目录部分”。PJ 11/1885,p。37.
原文:http://www.earlyphotography.co.uk/site/entry_C418.html
翻译:毒镜
文章转载及图片已经得到了原作者授权,版权归原作者
网站:Early Photography
感谢站长的支持和授权,可以通过以下联系方式关注他。
邮箱: info#earlyphotography.co.uk
网址:http://www.earlyphotography.co.uk/
