镜头的资料以及镜头结构

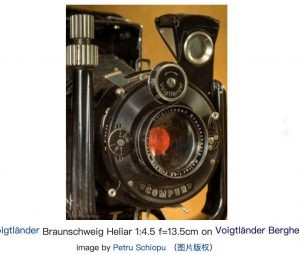

Voigtländer Braunschweig Heliar 1:4.5 f=13.5cm 用于 Voigtländer Bergheil 干板相机的晚期版本。
所述Bergheil是一系列的福伦达折叠干板相机生产于不伦瑞克(不伦瑞克)从1912年,直到第二次世界大战。它在一些英文目录中作为Tourist出售。它可用于一系列较小的画幅尺寸:4.5×6 厘米、6.5×9 厘米、9×12 厘米和 10×15 厘米(最大尺寸相当不寻常)。它是金属机身,带有皮革覆盖。在某些(但不是全部)示例中,聚焦屏的皮革上印有“Bergheil”(其他印有“Voigtländer”)或提手上。配置的镜头根据画幅大小焦距的尺寸也不同,一般来说135尺寸多用于9×12的干板相机,wiki百科中那台912相机配置的是150mm镜头。

后来的Bergheil干板相机采用了可以更换镜头的设计,下图的左侧镜头就是后期版本的镜头,也就是本文所使用的镜头。

该HELIAR是福伦达设计和制造一个镜头结构。它由 Hans Harting 博士于 1900 年开发,并在德国 (1901)、英国 (1901) 和美国 (1902) [1]获得专利,最初是作为简单散光和色彩校正良好的对称 5 片三组变体库克镜头。它由五个玻璃元素组成:平凹前组和等后组都是正倍率的胶合镜片,由前面的玻璃元件与火石玻璃胶合而成;有一个不同的玻璃的中央双凹发散镜片。[2]

1902 年,经过修改的非对称版本获得了专利,成为称为 Heliar 的镜头类型。该专利将其描述为对先前设计的改进版本,因为该镜头无法完全真实地呈现图像,但因此比原始设计更好地校正散光、曲率和彗差。后组变为双凸,前组变为凸凹,组与中间双凹单元组的距离变得不对称。

柯达为其Ektar 镜头之一申请了专利,该镜头具有类似但不相同的概念。Dallmeyer的 Pentac 几乎和 Heliar 一样,但光圈要大,速度要快一些。Voigtländer 自己创造了 Heliar 的变体。两个胶合会聚透镜元件的位置可以是透镜的内部或外部元件。后一个概念是在 1925 年从 Dynar 镜头演变出来的,以实现更快速度 f3.5 光圈的 Heliar 设计。


最初的 Heliar 设计是 f/4.5 镜头;自 1925 年以来提供了相同光学设计的 f/3.5版本(与f/4.5一起),这种设计再次采用前组和后组均为平凸但尺寸不同,双凸元件作为外透镜元件,因此类似于以及 Dynar 和 Tessar。大光圈镜头的视野略窄。

Voigtländer 使用镜头的方式与蔡司使用Tessar 的方式相同;多年来,该镜头一直适用于该公司的大多数高规格相机。像Universal-Heliar 1:4,5 F=30cm这样的大画幅版本是可用的,后者是真正的特殊镜头,具有 1902 年的原始设计,但中间元件可由用户调节以实现图像柔化效果。



现代 Heliar 和 APO-Lanthar



1950 年,AW Tronnier 博士的团队在替代设计的基础上将Heliar 设计改进为用于中画幅相机的Color-Heliar,同时大画幅Heliar 具有 1902 年的原始设计。Tronnier 使用新的 Lanthan 玻璃进行真正的重新设计具有更好的镜头故障校正,但显然不是作为 Heliar 而是作为APO-Lanthar销售,因为 Heliar 剩余的镜头故障被视为镜头的特征!另一个很好的理由是新镜头是世界上第一个复消色差镜头,这意味着对 3 种而不是 2 种光谱颜色进行颜色校正。

后来 Voigtländer 或其继任者Cosina设法开发出适用于35mm格式的新型Heliar镜头,这些镜头速度更快或视角更广,从超广角 12mm 到长焦 180mm 的范围很广。因此,具有 6、8 或 10 片镜片的新镜头设计源自 Color-Heliar 75mm 的全新设计。旧的 Heliar 概念仅在标准镜头焦距 50 毫米时复兴,但在最终质量方面非常成功。

新的基本概念是 Cosina 的Voigtländer Color Heliar 75/2.5,类似于 Voigtländer 的 Ultron 和蔡司的中画幅Planar 2.8/100的混合体。显然,Cosina 想要创造一种“德国”品质的镜头。Cosina 的APO-Lanthar 90/3.5 具有基本相同的 6 元件结构。新型广角直升机的相似结构特点是前部并排的3个未胶结单晶组,从后数起1个胶结双晶组为第二组。

焦距 光圈 元素 团体 虹膜叶片 视角
超宽直升机 12mm f5.6 至 f22 10 8 9 121°
超宽直升机 15mm f4.5 至 f22 8 6 10 110°
赫利亚尔 50mm f3.5 至 f22 5 3 10 46°
赫利亚尔 50mm f2.0 到 f22 5 3 11 46°
赫利亚尔 75mm f1.8 至 f16 6 3 10 33°
彩色-Heliar 75mm f2.5 至 f16 6 5 10 32°
彩色-Heliar 75mm f2.5 至 f22 6 5 9 32°
APO-Lanthar 90mm f3.5 至 f22 6 5 10 27°
APO-Lanthar 90mm f3.5 至 f22 7 5 9 27°
彩色-Heliar 125mm f2.5 至 f22 11 9 9 32°
APO-Lanthar 180mm f4.0 至 f22 9 7 9 14°

英文原文

focal length aperture elements groups iris blades angle of view
Ultra Wide Heliar 12mm f5.6 to f22 10 8 9 121°
Super Wide Heliar 15mm f4.5 to f22 8 6 10 110°
Heliar 50mm f3.5 to f22 5 3 10 46°
Heliar 50mm f2.0 to f22 5 3 11 46°
Heliar 75mm f1.8 to f16 6 3 10 33°
Color-Heliar 75mm f2.5 to f16 6 5 10 32°
Color-Heliar 75mm f2.5 to f22 6 5 9 32°
APO-Lanthar 90mm f3.5 to f22 6 5 10 27°
APO-Lanthar 90mm f3.5 to f22 7 5 9 27°
Color-Heliar 125mm f2.5 to f22 11 9 9 32°
APO-Lanthar 180mm f4.0 to f22 9 7 9 14°





镜头转接及测试

镜头的后卡口是39毫米 0.75牙距的螺纹,可以通过 M39(0.75)转接m42 解决,同时买一个带法兰的转接环可以直接转接到镜头板上,然后接了一个m42的微距皮腔,最后通过m42转nex转接到了索尼a7机身。当然也可以转接到 所有单反机器。



镜头样片



总的来说转接到全副数码相机上,这个镜头没有给我什么惊喜,尴尬的焦距以及没有特色的焦外成像,分辨率很好让我很喜欢 ,大画幅设计的头还是要用到大画幅上才能发挥长处。有时间我会用45相机测试一下黑白样片。
