福伦达haiVoigtländer Heliar 7.5cm F3.5*
朝日相机(单独发行)“怀旧古董相机III”于1993年12月发布,其作者松井满(Mitsuru Matsui)的文章以镜头所表现的“味道”和“气味”为主题,在[参考文献1中, ]。总而言之,本文的理论是:“照片应该捕捉一种心理印象,而不仅仅是记录事物的再现。即使冷酷,锐利的镜头令人厌烦,我的绘画中也缺少一些东西。毫无疑问,平凡的业余爱好者会他继续说道。他们对“太好了”的相机镜头不满意。“他们想在图纸中增加旧相机(镜头)所具有的魅力。举一个具体的例子,它们就是福伊特兰德的直升机。”

VoigtländerHELIAR 7.5厘米F3.5 Heliar
传奇的
幽灵直升机,其魅力十足的图像吸引了全世界的肖像摄影师,
这是世界上最古老的相机制造商Voigtländer安装在战前豪华相机中的一种旗舰镜头。柔和而又核心的描绘效果将肖像照片变成美丽而宏伟的作品,并受到了专业摄影师的极大好评。该镜头是由Voigtlander的Hans Harting博士开发的[注1],第一个Heliar F4.5于1900年完成,用三重透镜的前透镜和后透镜替换了叠层透镜[参考文献2]。通过该替换,改善了从中间视角到最大视角的图像质量(照片的四个角的所谓图像质量),并且在保持亮度的同时实现了相对较宽的实用视角。相当于三胞胎。但是,由于键合双合透镜无法校正球面像差,因此耀斑的数量相当大,创建了Heliar独有的美丽描述力,将主体包裹在柔软像差的面纱中。由于这种神奇的力量,希里尔作为人像镜头而声名tremendous起。

[注1]卡尔·奥古斯特·汉斯·哈丁(Carl August Hans Harting)···1889年成为数学,物理学和天文学的理学博士,并从1897年起在蔡司担任Abbe的助手两年。他于1899年转移到Voigtländer,并在31-32岁时完成了第一个Helial,但在1908年,他转移到德国专利局,并在这里以镜片设计师的身份退休。第二次世界大战后,他应东德VEB蔡司的邀请,为战后重建做出了努力。在[参考文献3]的“个人摘要”中有关于Harting的详细说明。

福伦达haiVoigtländer Heliar 7.5cm F3.5*

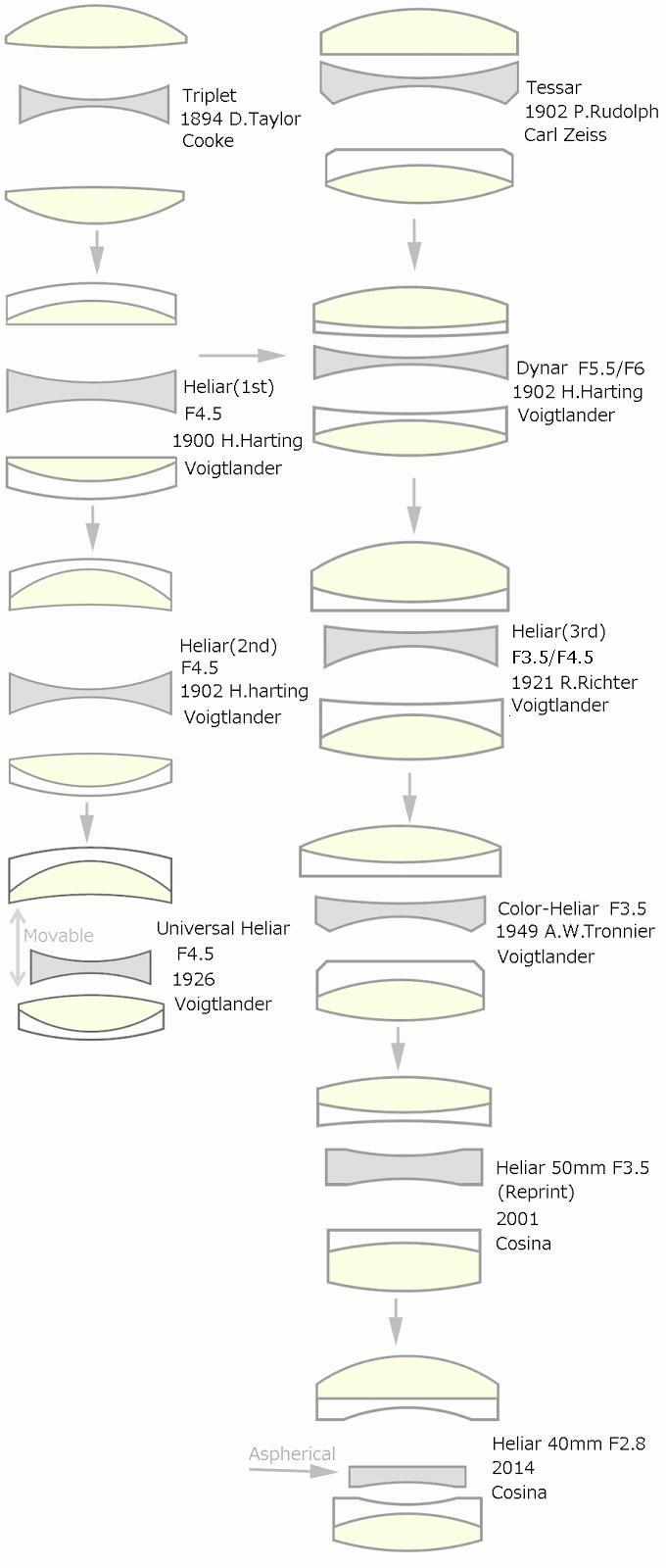

[组成图的谱系]:Helial由Voigtländer的Harting博士于1900年完成,他用层压透镜代替了三联镜的前后三组[参考文献2]。通过该替换,可以减轻前后组的外表面的曲率,从中间视角到最大视角(像散的校正效果)的图像质量得到改善,并且综合视角可达50°,比三联体宽,可以展开。由于添加的叠合双合透镜(使用耶拿玻璃的“新消色差”)无法校正球面像差,因此图像形成柔和且渐变柔和,并且气氛良好,因此非常适合用作镜头。第一个Helial的设计在前后组中是完全对称的,但是1902年,Harting即使具有相同的配置也打破了对称性,并实现了Petzval和的抑制和像散校正的增强[参考文献4]。 。他还注意到当年出现的蔡司Tessar后组关节正曲率的重要影响,并试图将此想法引入Heliar [参考文献3]。基于这个想法,他在1902年设计了一种新镜头,并在1904年以Dynar的名义推出了它[参考文献5]。Dynar的商品化价格为F5.5 / F6,其开放F值低于Heliar,并且售价低于Heliar,但最初具有光学性能,可以处理等于或高于Heliar的亮度,以及除散光以外的所有功能。光学元件的像差特性优于Helial [参考文献3]。因此,它在第一次世界大战后于1921年由罗伯特·里希特(Robert Richter)博士重新设计,并于1925年左右重新出现,成为第三代新的Helial,亮度为F3.5 / F4.5 [参考文献6-8]。我得到的Heliar也是F3。它是Dynar的改进版本,亮度为5,由Richter创建,是通过追踪序列号在1930年代单独生产的产品。该系列还涵盖了约50°的全面视角,并已实现了2 cm至30 cm的焦距商业化[参考文献12]。Heliar由H. Desert在1933年重新设计,以支持F2.8亮度[参考文献9]。但是,仅通过申请专利就不能以F2.8的开口率实现商业化,这可能是因为其性能很差。第二次世界大战结束后,由施耐德(Schneider)调任的AWTronnier重新设计了可支持Richter版Helial配置的彩色胶片的后继型号Color-Heliar F3.5。尺寸的相机[参考文献10]。从1999年开始,日本的Cosina获得了Voigtlander品牌的商标许可,并继承了Heliar品牌,并在2001年实现了101周年纪念版的Heliar 50mm F3.5(Leica L卡口)限量生产。2009年,为纪念Cosina版本的Bessa发行10周年,将限量生产Heliar 50mm F2(L卡口)和50mm F3.5(L卡口),而当前的型号Heliar 40mm F2。 8(徕卡M卡口)将被生产。)已经出现。当前的Helial 40mm在光学系统的中央使用了一个非球面透镜,使其成为非常高性能的透镜。两者都是遵循Helial Richter版本的设计配置的改进型镜头。如果有一天我有机会,我也想接受这些 它没有以8的开口率商业化。第二次世界大战结束后,由施耐德(Schneider)调任的AWTronnier重新设计了可支持Richter版Helial配置的彩色胶片的后继型号Color-Heliar F3.5。尺寸的相机[参考文献10]。从1999年开始,日本的Cosina获得了Voigtlander品牌的商标许可,并继承了Heliar品牌,并在2001年实现了101周年纪念版的Heliar 50mm F3.5(Leica L卡口)限量生产。2009年,为纪念Cosina版本的Bessa发行10周年,将限量生产Heliar 50mm F2(L卡口)和50mm F3.5(L卡口),而当前的型号Heliar 40mm F2。 8(徕卡M卡口)将被生产。)已经出现。当前的Helial 40mm在光学系统的中央使用了一个非球面透镜,使其成为非常高性能的透镜。两者都是遵循Helial Richter版本的设计配置的改进型镜头。如果有一天我有机会,我也想接受这些 它没有以8的开口率商业化。第二次世界大战结束后,由施耐德(Schneider)调任的AWTronnier重新设计了可支持Richter版Helial配置的彩色胶片的后继型号Color-Heliar F3.5。尺寸的相机[参考文献10]。从1999年开始,日本的Cosina获得了Voigtlander品牌的商标许可,并继承了Heliar品牌,并在2001年实现了101周年纪念版的Heliar 50mm F3.5(Leica L卡口)限量生产。2009年,为纪念Cosina版本的Bessa发行10周年,限量生产了Heliar 50mm F2(L卡口)和50mm F3.5(L卡口),目前的型号Heliar 40mm F2.8(徕卡M卡口))出现了。当前的Helial 40mm在光学系统的中央使用了一个非球面透镜,使其成为非常高性能的透镜。两者都是遵循Helial Richter版本的设计配置的改进型镜头。如果有一天我有机会,我也想接受这些 限量生产5个(L卡口),并推出了当前型号Helial 40mm F2.8(Leica M卡口)。当前的Helial 40mm在光学系统的中央使用了一个非球面透镜,使其成为非常高性能的透镜。两者都是遵循Helial Richter版本的设计配置的改进型镜头。如果有一天我有机会,我也想接受这些 限量生产5个(L卡口),并推出了当前型号Helial 40mm F2.8(Leica M卡口)。当前的Helial 40mm在光学系统的中央使用了一个非球面透镜,使其成为非常高性能的透镜。两者都是遵循Helial Richter版本的设计配置的改进型镜头。如果有一天我有机会,我也想接受这些

我这次要谈论的模型是第三代改进型Heliar(出现在1925年左右),该模型由Robert Richter博士在1921年重新设计,以使其达到F3.5亮度[参考文献6]。里希特是Topogon的设计师(由卡尔·蔡司(Carl Zeiss)在1933年宣布),后来以航拍镜头而出名,并且在1914年至1923年间是Voigtländer的成员。重新设计了Apo-Skopar和Collinear [参考文献7和11]。在1923年调任到Goerz之后,Goerz被合并为Zeiss Ikon的创立者卡尔·蔡司基金会,并且自1926年以来一直是Zeiss的镜头设计师。我得到的希利雅尔的Richter版本使用了哈丁博士在1902年设计的Dynar配置,使它的镜头看上去比第一代和第二代Helials都清晰。从那时起,Voigtländer从异常高性能的Dynar配置中继承了Heliar品牌名称,但某些型号除外。
Heliar通常是从三重态的发展引入的,但可以看出Tessar的血液进入了中部,Richter版本的Heliar(于1921年设计)之后,Tessar的特征起了主要作用。通常将第一代和第二代Helial与Rodenstock的柔焦镜头Imagon进行比较,从这个意义上讲,它可能比第三代及后续的镜头柔和。从这个角度看,第二次世界大战后的彩色面罩当前的Cosina Heliar与原始的Heliar(三胞胎)是不同的线,将其视为借鉴Dynar(Tessar)血统的镜头似乎更为自然。

福伦达haiVoigtländer Heliar 7.5cm F3.5*

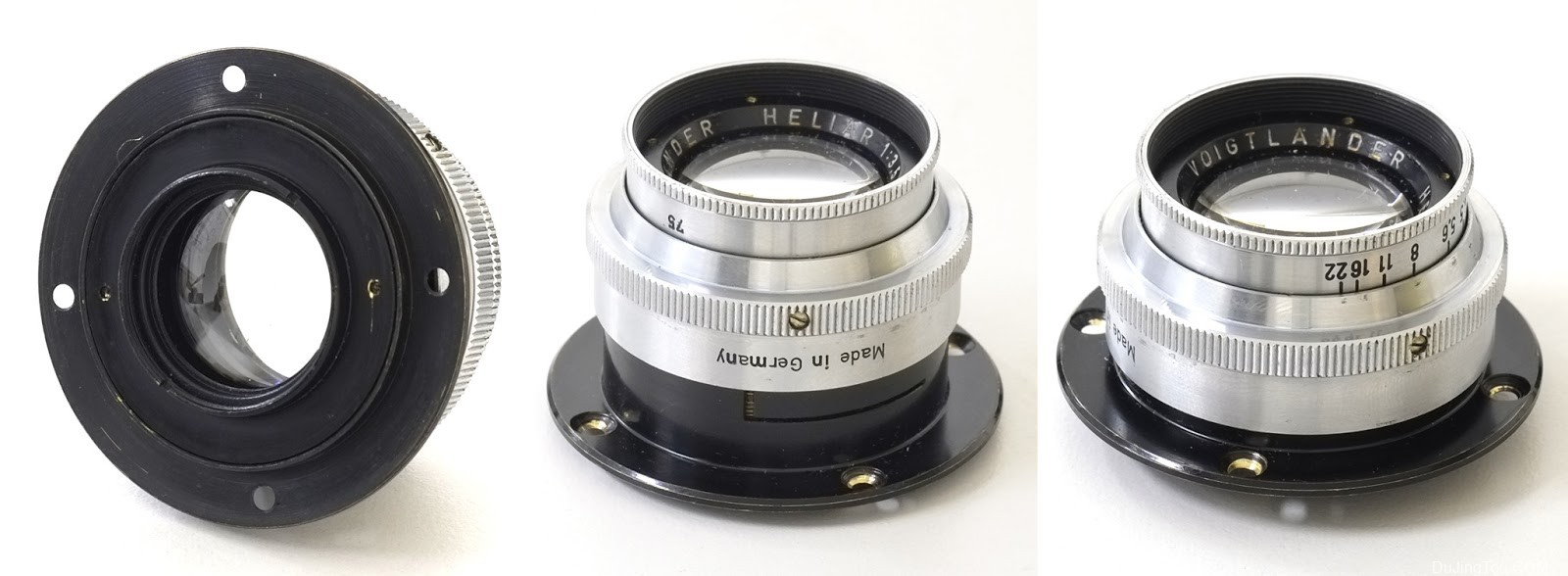

重量(实际测量值)113g,15个光圈叶片,滤光片直径29.5mm,最短拍摄距离0.7m,光圈F3.5(F4.5)-F22,带螺旋面,光学系统是Dynar型,每组5个元件,可以5个根据未镀膜的规格和序列号,可以识别为1937-1939年制造的单个产品。制造商推荐的图像格式是中等尺寸4.5x6cm

参考文献1:朝日相机(分册)“怀旧古董相机III”镜头琐事字典1993年12月
文献2:首先Helial专利,美国专利716035,DE专利124934。
参考文献3:鲁道夫·京斯莱克,摄影镜头/史
Kingslake ,“照相镜头的历史” Asahi Sonorama参考文献4:第二代Heliar专利,DE 143889,
参考文献5:Dynar专利,美国专利765006,DE Pat.154911、124934、143889,
参考文献6:第三代Heliar F3.5 ,DE Pat.354263
参考文献7:ArneCröll,摄影机,2005年5月/ 2005年6月,Voigtländer1949-1972年的大幅面镜头(2012年11月17日修订)
参考文献8:New Heliar(第三代)广告,BJA 1925,p 0.359
参考文献9:HELIAR(F2.8),DE专利636166
文献10:颜色-HELIAR专利,美国专利2645156,DE专利888772。
参考文献11:马修威尔金森和Colin Glanfield,透镜珍藏瓦杰Mecum
参考文献12: Voigtlander镜头目录1927

收购背景
2014年11月,在拍卖结束时,通过德国版的eBay从一家德国镜片专家卖家处成功竞标。使用特殊适配器将镜头转换为M42卡口。拍卖的描述是“ Voigtlander Helia 75mm F3.5转换为M42卡口,这是Voigtlander在1930年代后期制造的主镜头(电影原型)。螺旋形冠上没有距离指数。它既小又轻。通用且实用的焦距,可用于所有目的。聚焦环和光圈环在非常好的条件下也能很好地工作。玻璃非常好。聚焦范围从0.7m到无穷远。适配器它几乎可以用于所有单镜头反光相机。这种镜头比全尺寸格式涵盖的图像格式范围更广。” 据我所见,镜筒非常漂亮,玻璃看起来也不错。在该参展商处,还同时展出了稀有的Helicon 80mm F2.8和不带快门装置的Kinoptik高端镜头,并且还将它们转换为带有特征适配器的M42安装座。当我在智能手机上使用自动阻击竞标软件设置最高金额而无人看管时,有15人竞标,第二天我成功竞标214欧元,这真是幸运。但是,我收到的镜头有点脏,因此我将其带到维修公司并轻轻清洁了。包括14,000日元的维护费,它的成本约为45,000日元。

安装在Bronica S2上
Heliar的后凸缘约75毫米,而Bronica S2的后凸缘则长达101.7毫米,因此,缩小这一差异的唯一方法是将镜头缩回相机中。同样,这一次,我决定从前镜头滤镜一侧安装镜头,并将其缩回相机内部以供使用。如果您想了解详细的安装方法,请参阅上一篇涉及Ross Xpres的博客条目(此处)中发布的参考信息。在此,仅列出用于安装镜头的部件。所有都是可商购的。可能会减少零件的数量,因为这是实现一种组合的结果,这种组合在反复试验后会稍微膨胀。请仅将其用作参考。

福伦达haiVoigtländer Heliar 7.5cm F3.5*
  1. 29.5 –37mm转接环:将镜头滤镜直径转换为通用螺丝直径
  2. 37-46mm转接环:用于法兰调节
  3. M42(P1)–46毫米反向耦合器(反向环):用于转换为M42螺钉
  4. 勃朗尼卡(Bronica)1号微距加长管:用于法兰调节
  5. Bronica M57-M42(P1)适配器:用于将镜头安装在Bronica机身上的适配器
福伦达haiVoigtländer Heliar 7.5cm F3.5*
M42(P1)-58mm反向联轴器和58mm Tsunade环(Hachisendo产品)安装在M57-M42适配器的前面,并且镜头的前部转换为58mm的滤镜螺钉,可以安装遮光罩。

射击测试
战争前,Voigtlander将直升机和同轴线定位为最好的镜头,用于大幅面拍摄。在全开光圈下,图像柔和,层次感柔和,因此图像看起来像是一个柔焦镜,牢固地保留了的详细表达,并保持了细线的精细描绘。如果稍微挤压一下,对比度会提高,同时保持柔和的层次感;如果深度挤压,它将变成清晰的图像。这场战争也许是Voigtlander在战争之前就如何将理想的人像摄影形式融入摄影镜头的描绘设计中而给出的答案。对比度低,色彩显示适度,但渐变过渡柔和,这给绘图增添了深度(湿润的感觉),并结合了夸张的光晕,摄影师的味道和气味。一种特殊的效果。散景很漂亮,井井有条,分布在四个角落,柔和度适中。通过将软聚焦镜头的美味部分稍微分开,似乎可以实现具有良好氛围的开放描绘。清晰,醒目的图形(例如“听CD上的音乐”)是现代镜头所熟悉的,但这很好,但是这种Helia的吸引力并不存在。

用数码相机拍摄的照片示例(Sony A7)

福伦达haiVoigtländer Heliar 7.5cm F3.5*
F3.5(开放式),索尼A7(AWB):
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F3.5(打开),索尼A7(AWB):
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F3.5(打开),索尼A7(AWB):
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F5.6,索尼A7(AWB):
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F4.5,索尼A7(AWB)
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F4.5,索尼A7(AWB)
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F8,索尼A7(AWB):
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F8,索尼A7(AWB):如果您挤压它,就像这样
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F8,Sony A7(AWB):即使停止播放,层次也不会变硬


在照片例如彩色负性胶片(6×6格式) 勃朗尼卡S2:相机 膜:富士临值为160ns,柯达人像400布朗尼彩色底片 曝光表:Seconic工作室豪华

福伦达haiVoigtländer Heliar 7.5cm F3.5*
F3.5(开放式),卤化银照相,Fujifilm Pro160NS  (6×6格式)+ Bronica S2:
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F3.5(开放式), 卤化银照相,Fujifilm Pro160NS  (6×6格式)+ Bronica S2:
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F3.5(开放式),卤化银照相,Fujifilm Pro160NS  (6×6格式)+ Bronica S2:
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F8, 卤化银照相,Fujifilm Pro160NS  (6×6格式)+ Bronica S2:
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F4.5卤化银摄影,柯达Portra 400(6×6格式)+ Bronica S2
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F5.6,卤化银照相,柯达Portra 400(6×6格式)+ Bronica S2
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F3.5(开放式), 卤化银照相,Fujifilm Pro160NS  (6×6格式)+ Bronica S2:
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F4.5 ,卤化银照相,Fujifilm Pro160NS (6×6格式) + Bronica S2,光圈(应用灰度校正:
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F4.5,银盐照相,用富士胶片Pro160NS (6×6格式) + BRONICA S2,黑色扼杀(色调校正)应用:
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F4.5,卤化银照相,Fujifilm Pro160NS (6×6格式) + Bronica S2:
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F3.5(开放式),卤化银照相,Fujifilm Pro160NS (6×6格式) + Bronica S2:
福伦达haiVoigtländer Heliar 7.5cm F3.5*
F3.5(开放式),卤化银照相,Fujifilm Pro160NS  (6×6格式)+ Bronica S2:

好吧,这是一个很棒的镜头。我对Helia精美而美丽的描绘着迷。我绝对会向使用中画幅相机的任何人推荐这款镜头。
