Improved Portable Bellows Camera 改进的便携式波纹管相机 (扩展前版本)

Print Friendly, PDF & Email

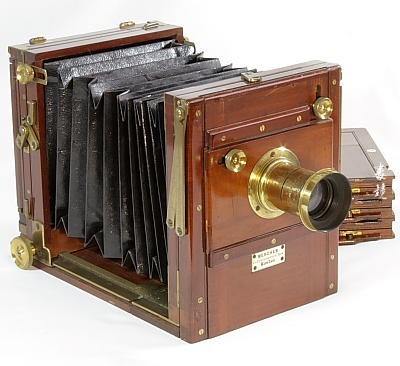

改进的便携式波纹管相机 (扩展前版本)

P. Meagher 伦敦  英国

Improved Portable Bellows Camera

镜片:

f8,8″,标有 6 x 5 的 Dallmeyer Rapid Rectilinear,Waterhouse 止动槽。序列号 47620(约 1890 年)。

快门:

没有任何。

构造:

黄铜装订西班牙桃花心木、燕尾榫接头、黄铜装订和配件。皮革方角皮腔。

格式:

4″ x 5″ 板固定在双深色幻灯片中。

对焦:

波纹管。双延伸,齿条和小齿轮(对角线切割)运动到后部标准。

属性:

‘Meagher’ 侧面支撑。倒退。前标准向前拉以提供双倍延伸,并由两个黄铜支柱锁定。

动作:

上升的正面,交叉的正面。绕中心轴向后倾斜。

笔记:

Improved Portable Bellows Camera相机地址:米格尔。南安普敦街 21 号。伦敦。(1865 – 1897)。

和:

3 双深色幻灯片 (1 – 6)。镜头盖。

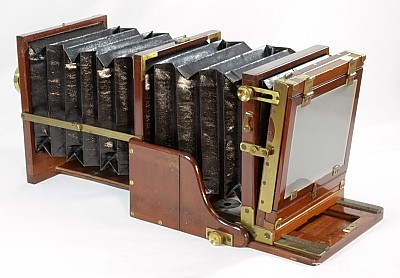

Improved Portable Bellows Camera右图显示了倾斜靠背的不寻常锁定装置。

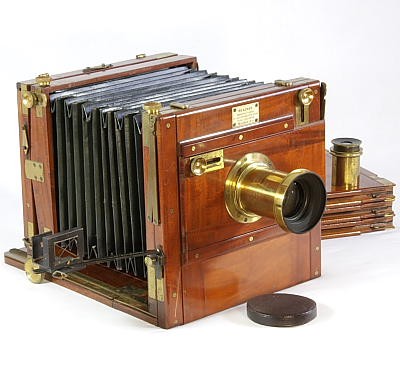

改进的便携式波纹管相机(1880 年代中期)

P. Meagher  伦敦  英国

Improved Portable Bellows Camera

镜片:

f8,13″ Dallmeyer Rapid Rectilinear,标记为 10 x 8。Waterhouse 停止。序列号 37013(约 1885 年)。

快门:

没有任何。

构造:

桃花心木、燕尾榫、黄铜配件、俄罗斯皮革、方角、皮腔。

格式:

6 ½” x 8 ½” 板固定在双深色幻灯片中。

对焦:

波纹管至 43″。双延伸。齿条和小齿轮(直切)到后部标准。

属性:

扩展前部和“Meagher”侧部支撑。用于支持后/中标准的顶部导轨。两个 Thornton-Pickard 铅锤。两个三脚架插座。铰链对焦屏。

鉴别:

凹模成型到透镜面板。

动作:

上升和交叉前面,倾斜和摆动回来。

笔记:

Sand & Hunter 地址:20 Cranbourn St. London。Meagher 地址:21 Southampton Row。高霍尔本。伦敦。厕所

和:

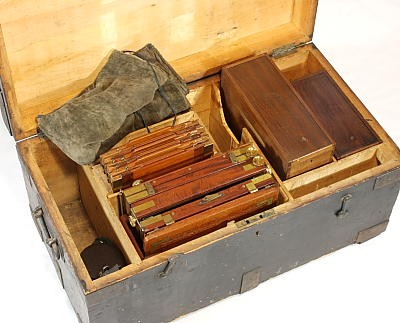

  • 3 双深色幻灯片 (1 – 6)。镜头盖。对焦布。聚焦放大镜。
  • Sands & Hunter 的可拆卸框架取景器。
  • 用于 6 ½” x 8 ½” 板的板携带箱,印有 P. Meagher。用于 4 ¾” x 6 ½” 印有 P. Meagher 铭牌的铭牌携带箱。
  • 贴合松木树干,印有“HH M??DOCK”字样。

Improved Portable Bellows Camera

该相机有一个侧翼支架,通常安装有米格尔的延伸前端,尽管这是可选的。其他选择是黄铜绑定和俄罗斯皮革皮腔。采用蜗杆或齿轮齿条对焦。出现了向后倾斜,并额外花费了一个中心旋转的侧摆。该相机轻便,便于携带,非常适合野外工作。延伸的前端提供了双延伸,用于在移除一半镜头的情况下进行复印或长焦距工作。最初可订购尺寸为6½“x 4¾”至10“x 8”,后来可订购尺寸为15“x 12”或更大的四分之一板。

侧翼是由米格尔在19世纪60年代引入的。“便携式波纹管照相机”是c.’新型折叠相机’的发展。1867年,它的结构比早期的相机更轻,“特别适合干版”。第二个例子——High Holborn——上的称呼风格一直沿用到19世纪90年代初。

参考资料和注释:

BJA 1884, p. xxxii. BJA 1890, p. 884. BJA 1892,p。1164. YBP 1887,第。三、YBP 1889,封面。YBP 1895,封面。

更多信息:

史密斯,古董相机,第 47 页。
