Tessar 的前部元件可以更换成长焦或广角镜头。1957 年,Carl Zeiss 提供了长焦 Pro Tessar 115 mm f /4 和 85 mm f /4,以及广角 Pro Tessar 35 mm f /3,2,用于中央快门 SLR Zeiss Ikon Contaflex Super B相机。

Contaflex系列是35 毫米 叶片快门式 单反相机系列,由Zeiss Ikon在 1950 和 1960 年代生产。该名称于 1935 年首次用于 35 毫米双镜头反光相机Contaflex TLR也是 Zeiss Ikon 的产品,名称中的 -flex 部分指的是取景器的集成镜。第一个型号,Contaflex I 和 II 有固定镜头,而后来的型号有可更换镜头,最终 Contaflexes 成为一个带有多种配件的相机系统。



第一台 Contaflex SLR 于 1953 年推出,是最早配备叶片快门但带有固定镜头的 35 毫米单反相机之一。Mecaflex于 1951 年在photokina展出,两年后推出,可拆卸镜头后面有一个叶片快门,而哈苏 500C1957 年的可更换镜头中有一个叶片快门。这种设计在单反相机中使用了叶片快门,当快门被释放时会涉及一系列复杂的事件,在 Zeiss Ikon 中,它更多地被视为挑战而不是缺点,但没有一个 Contaflex 型号配备了快速返回镜。优点是制造成本低、紧凑性和所有快门速度下的闪光同步。但是,只有非常有限的可互换镜头可供使用。对于具有固定镜头的 I 型和 II 型,仅提供了三个使用滑入式适配器的附加转换器,但从型号 III 和 IV 开始,提供了从 35mm 到 115mm 焦距的可互换镜头;当时被认为已经足够了,因为无论如何大多数都只能与标准镜头一起使用。

三年后,即 1956 年,柯达Retina Reflex推出,随后是 Voigtländer BessamaticUltramatic。市场很快因叶片快门式单反相机而蓬勃发展。这些机械复杂的相机需要精密组装和高质量材料。很多相机制造商经常遇到可靠性问题,而少数更好的相机则表现良好,销量大增。

Contaflex I 和 II

Contaflex
Contaflex ziessikon 1.JPG

早期的 Contaflex IV 单反相机
概述
类型 35mm 单反相机
聚焦
重点 手动的
曝光/测光
接触 手动的

Contaflex I于 1953年推出,配备了一个固定的 Zeiss Tessar 45mm f:2.8 镜头,具有前单元对焦功能。第一个 Contaflex 我有一个 Synchro-Compur 快门,快门速度的旧比例(1-2-5-10-25-50-100-250-500),但很快它就采用了新的比例 1-2- 4-8-15-30-60-125-250-500。

次年推出的Contaflex II是同一台相机,在前板的一侧添加了非耦合硒计。

两者都有一个固定镜头,但可以在其前面安装一个辅助镜头,称为 Teleskop 1.7x。

Contaflex III 和 IV

Contaflex III于 1956年推出,与 I 相同,但配备了带螺旋聚焦功能的 Zeiss Tessar 50mm f:2.8。镜片的前部元件是可拆卸的,可以用辅助镜片代替,在Contaflex 镜片部分进行了讨论。

同年推出的 Contaflex IV 是同一台相机,带有从 Contaflex II 继承的非耦合测光 表

Contaflex IV

Contaflex IV
Contaflex IV in case.jpg

Contaflex IV 以防万一
概述
类型 35mm 单反相机
聚焦
重点 手动的
曝光/测光
接触 手动(最大 1/500 秒)

Contaflex Alpha 和 Beta

Contaflex AlphaContaflex Beta均于 1957年推出,基于相同的机身,但配备了 Zeiss Pantar 45mm f:2.8 三元素镜头和高达 1/300 的 Prontor Reflex 快门。它们是该系列中较便宜的型号。Alpha 没有仪表,而 Beta 有 II 和 IV 的硒仪表。

30mm f:4 和 75mm f:4 镜头的前部元件可以与其他镜头互换。这些也可用于Contina III 35mm 取景器相机。

Contaflex Rapid 和 Super

Contaflex超级
HIRES zeissikon contaflex super (2).JPG
概述
类型 35mm 单反相机
聚焦
重点 手动的
曝光/测光
接触 手动的

Contaflex Rapid于 1958年推出,机身稍长,内置配件鞋,上弦杆和倒带曲柄。这是无计量版本。

次年推出的Contaflex Super以 Rapid 为基础,在棱镜的正面有一个耦合的硒曝光计。它很容易被前面板上的轮子识别,用于设置胶片速度(DIN)。从外部可以在取景器和顶板上看到仪表指针。不要与稍后讨论的 Super(新)混淆。

Rapid 和 Super 可以采用与 III 和 IV 相同的补充镜头。

Contaflex Prima

Contaflex Prima于 1959年推出并一直销售到 1965 年,它基于 Rapid 的机身,但配备了 Pantar 镜头和 Prontor 快门,如 Alpha 和 Beta。Prima 在前面板的一侧有一个耦合曝光计,与 Super 不同。

Prima 可以使用像 Alpha 和 Beta 这样的 Pantar 辅助镜头。

Contaflex Super(新)和 Super B

Contaflex Super B

Contaflex Super B
概述
类型 35mm 单反相机
聚焦
重点 手动的
曝光/测光
接触 自动/手动

Contaflex Super B 胶卷背

Contaflex Super B 蔡司 Ikon 皮套

Contaflex Super(新)和Contaflex Super B是非常相似的相机。两者都有新的车身设计,更长的体积更大。在一些参考书中关于哪个先出现的信息有点矛盾,但似乎 Super(新)是在 1962 年推出的,引入了新的机身设计和新的硒曝光计,在显眼的矩形中标记了 Zeiss Ikon 在前面棱镜。光圈轮被更传统的光圈指令取代,仪表读数在外部和取景器中都可见。

Super B 于 1963 年推出,增加了快门优先自动光圈,也许还有其他一些小改动。

Super(新)和 Super B 的新机身使它们能够将杂志背带回去,可与内部部分曝光的胶卷互换。(杂志后背,在 35 毫米相机中很少见,也为Zeiss Ikon 的Contarex提供。)

从 Super(新)和 Super B 中,蔡司 Tessar 50mm f:2.8 镜头经过重新计算,据说性能更好。他们仍然可以使用相同的补充镜头,但相关部分中讨论了一个例外。

Contaflex Super BC 和 S

Contaflex Super BC于 1965年推出,是一款 Super B,其硒计被 CdS 通过镜头曝光计取代。它的棱镜正面仍然有一个黑色的矩形,标有 Zeiss Ikon,但这只是装饰性的。它的底部正面有一个电池盒。

Contaflex S是最后一个变体,于 1968年推出,只是改名为 Super BC。它的正面有一个标有 Contaflex S 的黑色矩形,以及一个不同的、更新的 Zeiss Ikon 标志。它自豪地在百叶窗的前面标有“自动”一词。

Super BC 和 S 可以带回杂志,以及通常的补充镜头。

Contaflex Super BC 和 S 以及 126 格式的 Contaflex 126 均提供镀铬或黑色饰面。

前 Zeiss-Ikon 首席设计师 Hubert Nerwin 设计了著名的 CONTAX 2 和 3(除了 Zeiss-Ikon 的其他相机)后来发明了 126 胶卷暗盒。这是在他二战后移居美国并为柯达工作之后。

Contaflex 镜片

我们已经看到 Contaflex I 和 II 只能使用 Teleskop 1.7x 辅助镜头,而 Alpha、Beta 和 Prima 有自己有限的 Pantar 辅助镜头范围。

III、IV、Rapid、Super、Super(新)、Super B、Super BC 和 S 型号均配备蔡司 Tessar 50mm f:2.8 镜头(27mm 旋入式或 28.5mm 推入式滤镜)和可更换的前镜片。它们都可以带小范围的补充镜片:

  • 蔡司 Pro-Tessar 35/4(49 毫米滤镜),后来被 Pro-Tessar 35/3.2(60 毫米旋入式滤镜)取代
  • Zeiss Pro-Tessar 85/4(60mm 旋入式滤镜),后来被 Pro-Tessar 85/3.2(60mm 滤镜)取代
  • 蔡司 Pro-Tessar 115/4(67 毫米滤镜)
  • 单筒 8x30B,相当于 400mm 镜头(连接到 50mm f/2.8 Tessar 镜头)。

还有一个 Zeiss Pro-Tessar M 1:1 辅助镜头,保持 50mm 焦距,但允许 1:1 再现。M 1:1 镜头的有效速度为 f/5.6。早期型号 III、IV、Rapid 和 Super 与旧型号 Tessar 和后期型号 Super(新)、Super B 的 50mm 标准前元件以及 Pro-Tessar M 1:1 元件不同, Super BC 和 S 与重新计算的 Tessar。安装座似乎进行了非常轻微的修改,并且在物理上似乎不可能使元件不匹配,因为卡口安装座上方的轴颈直径已减少了大约 0.006″

还有立体声附件:

  • 用于 Contaflex I 和 II 的 Steritar A
  • Steritar B 用于其他配备 Tessar 的型号
  • 近 Steritar 用于近距离立体图像 0.2 – 2.5 米

(通常可与旧的 Tessar 系列 Steritar B 相机镜头互换)

  • Steritar D 用于配备 Pantar 的型号

这些 Contaflex Steritar 镜头的完整系列可以在 ( https://www.flickr.com/photos/[email protected]/ ) 上看到

用于 Contaflex 的蔡司 Proxar:1M、0.5M、0.3M、0.2M 和 0.1M

Contaflex 126

Contaflex 126
Contaflex 126 图像 1843.jpg
概述
类型 126单反相机
聚焦
重点 手动的
曝光/测光
接触 手动的

Contaflex 126是一个完全不同的机身。它与 Contaflex 系列其他产品的唯一关系就是它的名字。它于 1967 年推出以接受柯达 126(Instamatic)墨盒。它是极少数拍摄 126 胶卷的单反相机之一,也是极少数使用该胶卷的雄心勃勃的相机之一。(另外两个 126 SLR 的例子是Rolleiflex SL26和 Kodak Instamatic Reflex。)

Contaflex 126 是一款带有焦平面快门和可更换镜头的单反相机。它有镀铬或黑色饰面可供选择。

镜头范围是:

  • 蔡司 Distagon 25/4
  • 蔡司 Distagon 32/2.8
  • Zeiss Pantar 45/2.8,三元素,更便宜
  • Zeiss Tessar 45/2.8,四片式,更好
  • 蔡司索纳 85/2.8
  • 蔡司 Tele-Tessar 135/4
  • 蔡司 Tele-Tessar 200/4

Contaflex 126 镜头经常被卖家与其他镜头混淆。它们只能用在 Contaflex 126 机身上,也就是只能接过时的 126 墨盒,因此这些镜头的价值并不是很高,尽管它们很有名。

韦伯 SL75

当 Zeiss Ikon 于 1972 年停止生产相机时,他们的原型机处于不同的开发阶段。其中之一是SL725,它将是带有电子快门的 Contaflex 系列的继任者。原型最终落入了一家名为Weber的公司手中,该公司在一次名为Weber SL75的 photokina 展会上展示了这款相机,但无力将其投入生产,也没有找到合作伙伴。镜头座是对Contarex 相机镜头座的改进。卡尔蔡司为 Weber SL75 宣传了一系列镜头,均采用 T* 多层镀膜:[1]

  • 18/4 异形
  • 25/2.8 反差
  • 35/2.8 反差
  • 50/1.4 平面
  • 85/2.8 索纳尔
  • 135/2.8 索纳尔
  • 200/3.5 Tele-Tessar

一位 eBay 卖家似乎发现了少量的 Planar 镜头,并且最近卖出了几个。[需要引用]。最近(2021 年),其中几个镜头再次浮出水面,并在 eBay 上出售。不过似乎没有 SL75 机身浮出水面,而在网络上找到的唯一一张图片就是这里和来自意大利照片杂志的 1974 年 11 月号的预览图,如右图所示。

文章转载翻译自:https://spiral-m42.blogspot.com/



第一台 Contaflex SLR 于 1953 年推出,是最早配备叶片式快门但带有固定镜头的 35 毫米 SLR 相机之一。该Mecaflex提出在世界影像博览会于1951年,与可拆卸镜头后面的叶片快门推出两年后,而哈苏500C1957 年的可更换镜头中有一个叶片式快门。这种在 SLR 中使用叶片式快门的设计在快门释放时涉及一系列复杂的事件,在蔡司 Ikon 中更多地被视为挑战而不是缺点,但没有 Contaflex 型号拥有快速返回镜。优点是制造成本低、结构紧凑且在所有快门速度下闪光同步。然而,只有非常有限的可互换镜头可用。对于固定镜头的型号 I 和 II,仅提供了三个使用滑盖式适配器的附加转换器,但从型号 III 和 IV 开始,提供了焦距从 35mm 到 115mm 的可互换镜头;当时认为已经足够了,因为无论如何大多数都只能与标准镜头一起使用。

三年后,即 1956 年,柯达Retina Reflex面世,随后是 Voigtländer Bessamatic和Ultramatic。市场很快就因叶片式单反相机而蓬勃发展。这些机械复杂的相机需要精密组装和高质量材料。通常情况下,许多相机制造商都存在可靠性问题,而少数更好的相机表现良好,销量大。

Special Feature : Contaflex Pro-Tessar

pro-Tessar 是前西德蔡司依康公司于 1957 年至 1975 年生产的单镜头反光相机。这是一组提供给 Contaflex III 的转换镜头及更新型号(Contaflex III、IV、Rapid、Super、Super(新)、Super B、Super BC、S)。Contaflex系列已成为流行产品,因为美国和其他西方国家的广告策略取得了成功。相机从一开始就标配Tessar 50mm F2.8,通过用Pro-Tessar各型号更换Tessar前置镜头,广角35mm,中长焦85mm,长焦115mm,1倍微距拍摄,能够支持立体拍摄。镜头阵容如下。

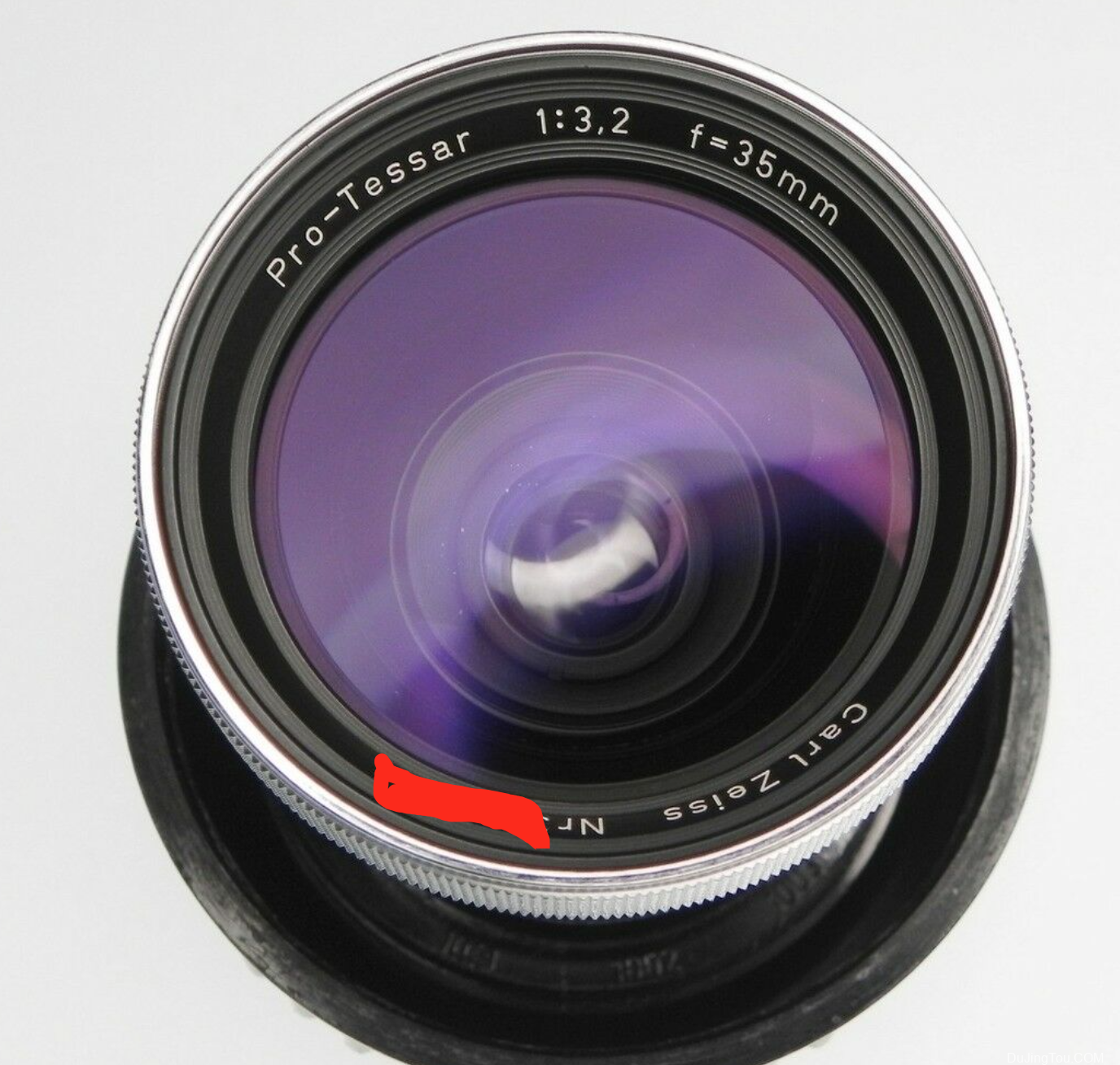

  • Pro-Tessar 35mm F4 和 F3.2(改进)

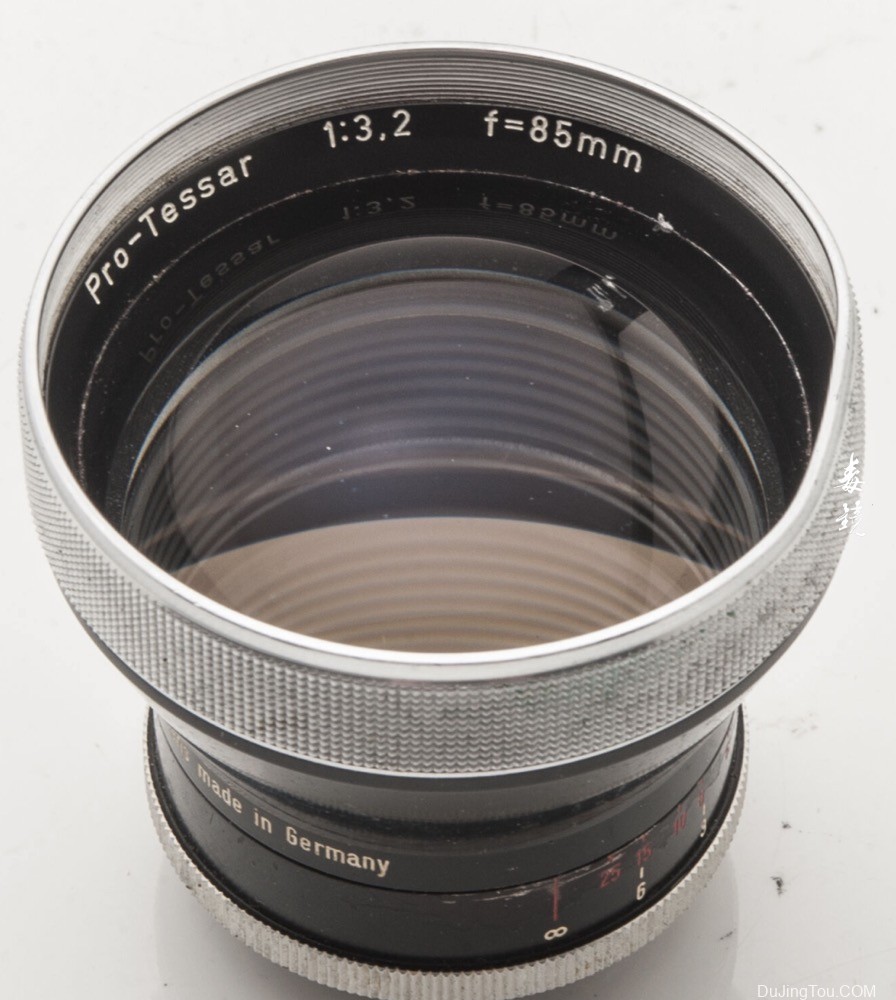

  • Pro-Tessar 85mm F4 和 F3.2(改进)

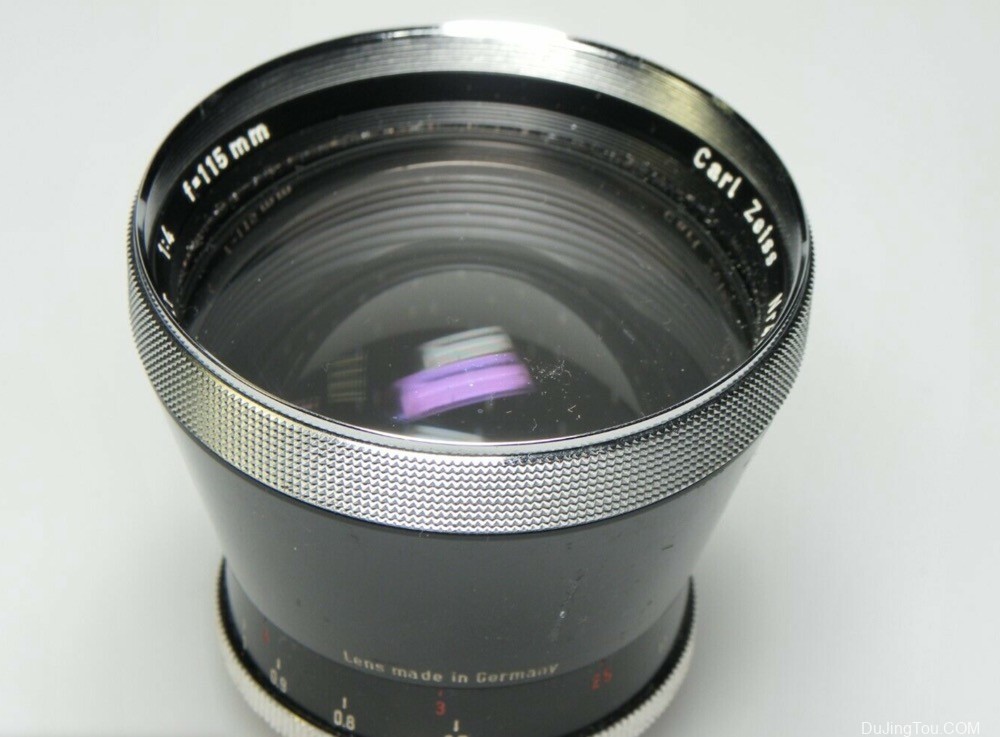

  • Pro-Tessar 115mm F4
  • Pro-Tessar M1:1 50mm F5.6(仅用于微距)
  • Steritar B(用于立体拍摄)

Contaflex 镜头

我们已经看到,Contaflex I 和 II 只能带 Teleskop 1.7x 辅助镜头,而 Alpha、Beta 和 Prima 则有自己有限的 Pantar 辅助镜头范围。

型号 III、IV、Rapid、Super、Super(新)、Super B、Super BC 和 S 均配备蔡司 Tessar 50mm f:2.8 镜头(27mm 旋入式或 28.5mm 推入式滤镜)和可互换的前部镜片。所有这些都可以带一小范围的辅助镜片:

  • Zeiss Pro-Tessar 35/4(49mm 滤镜),后来被 Pro-Tessar 35/3.2(60mm 旋入式滤镜)取代
  • Zeiss Pro-Tessar 85/4(60mm 旋入式滤镜),后来被 Pro-Tessar 85/3.2(60mm 滤镜)取代
  • 蔡司 Pro-Tessar 115/4(67 毫米滤镜)
  • 单目 8x30B,相当于 400mm 镜头(与 50mm f/2.8 Tessar 镜头相连)。

还有一个蔡司 Pro-Tessar M 1:1 辅助镜头,它保持 50mm 的焦距,但允许 1:1 再现。M 1:1 镜头的有效速度为 f/5.6。50mm标准前镜片,以及Pro-Tessar M 1:1镜片,早期型号III、IV、Rapid和Super与Tessar的旧型号不同,后来的型号Super(新)、Super B , Super BC 和 S 与重新计算的 Tessar。看起来安装座经过了非常轻微的修改,并且由于刺刀安装座上方的轴颈直径减少了大约 0.006″,因此在物理上似乎不可能使元件不匹配

还有立体摄影镜头附件:

  • 用于 Contaflex I 和 II 的 Steritar A
  • Steritar B 用于其他配备 Tessar 的型号
  • 近 Steritar 用于近距离立体图像 0.2 – 2.5 米

(通常可与较旧的 Tessar 系列 Steritar B 相机镜头互换)

  • 适用于配备 Pantar 的型号的 Steritar D

可以在 ( https://www.flickr.com/photos/[email protected]/ ) 查看完整系列的 Contaflex Steritar 镜片

蔡司 Proxar for Contaflex:1M、0.5M、0.3M、0.2M 和 0.1M



焦距为 35mm 和 85mm 的型号最初出现在 F4 孔径比中,但在 1962 年它们被具有相同配置和更亮的孔径比高达 F3.2 的新型号所取代。该镜头由著名的Rolleiflex版本规划师的设计师Günther Lange设计,该镜头于1955年和1956年申请的美国专利记录可见[参考文献1和2]。…

Pro-Tessar 系列的配置图(参考文献 [3] 中的跟踪草图)。上部蓝色部分位于前组侧(转换镜头侧),黄色部分位于后组侧(相机侧)。通过更换蓝色显示的转换镜头组,可以对应各种焦距和应用。

Pro Tesser 的吸引力大概是使用厚玻璃的奇怪设计形式(上图)。35mm 焦距型号也有相当多的厚玻璃,但 85mm 和 115mm 型号非常棒。这样的设计形式来自于将镜头强行装在对比快门上,为了让光线通过快门的狭窄开口,就需要在前组侧大幅增加屈光力。可以说它是一款以高科技突破快门限制带来的障碍的蔡司式产品。据说蔡司Ikon之所以如此关注快门的兼容性,是因为它收购了两家主要的快门制造商Compur和Prontar。有。维持百叶窗生产的管理状况与蔡司的技术能力重叠,成为创造这种奇特设计形式的动力。这是一个令人惊讶的案例。

Pro-Tessar 是一个转换镜头组,其主镜头是Contaflex Tessar 50mm F2.8 的后组侧。Tessar的前球是一个刺刀系统,它是一种将其取下并更换为专业Tessar的机制(见下图)。要在现代数码相机中使用该镜头,请将固定在 Contaflex 主体上的主镜头连同快门单元一起从相机中取出,并将其改造成数码相机的安装座。我决定使用我拥有的 PK-NEX 适配器并将其转换为 Sony E 卡口。有了这个,整个 Pro Tesser 系列都可以与数码相机一起使用。穿过厚玻璃的狭窄隧道的光线在数码相机的传感器上形成什么样的图像?兴趣只会增加。

Contaflex tessar 安装在 PK-NEX 适配器上。前球采用卡口法安装,是一种将其取下并更换为专业测试仪的机制。

设计 Pro Tesser 的 G Lange 与 J. Berger 等人同时设计了另一个版本的转换镜头组,采用高斯型(Satz-Planar 50mm f2)主镜头,并将其商业化。完成后,于1957年开发出广角镜头Planar-Gon 35mm f4和长焦镜头Planar-Tel 85mm f4,并已进入试生产阶段。 [4] 毕竟,这些也是使用了很多厚光学元件的镜头。

参考文献
[1] 85 毫米和 50 毫米型号的美国专利:G.Labge,美国专利 2816482(1956 年提交)
[2] 35 毫米焦距型号的美国专利:G.Lange,美国专利 2835168(1955 年 8 月提交)、美国专利 2844997(1956 年 11 月提交)。没有记录显示115mm和G. Lange之间的关系
。 [3] 配置图:PHOTO-REVUE (French Magazine), Nov.1956, pp.284
[4] Walter Owens, Vintage Camera Lenses
