镜头资料:Carl Zeiss Tessar 50mm F2.8 和 Pro-tessar 85mm f3.2镜头资料

Print Friendly, PDF & Email

卡尔蔡司 Tessar 50mm F2.8 和 Pro-tessar 85mm f3.2(Contaflex 镜头)可以改口为索尼 E 卡口

Contaflex系列是一个家庭使用35毫米 叶片快门 的单反相机,所生产蔡司依康在20世纪50年代和60年代。该名称于 1935 年首次用于 35 毫米双镜头反光相机Contaflex TLR也是蔡司 Ikon,名称中的 -flex 部分指的是取景器的整体反射镜。最初的型号 Contaflex I 和 II 具有固定镜头,而后来的型号具有可互换镜头,最终 Contaflexes 成为具有多种配件的相机系统。



第一台 Contaflex SLR 于 1953 年推出,是最早配备叶片式快门但带有固定镜头的 35 毫米 SLR 相机之一。该Mecaflex提出在世界影像博览会于1951年,与可拆卸镜头后面的叶片快门推出两年后,而哈苏500C1957 年的可更换镜头中有一个叶片式快门。这种在 SLR 中使用叶片式快门的设计在快门释放时涉及一系列复杂的事件,在蔡司 Ikon 中更多地被视为挑战而不是缺点,但没有 Contaflex 型号拥有快速返回镜。优点是制造成本低、结构紧凑且在所有快门速度下闪光同步。然而,只有非常有限的可互换镜头可用。对于固定镜头的型号 I 和 II,仅提供了三个使用滑盖式适配器的附加转换器,但从型号 III 和 IV 开始,提供了焦距从 35mm 到 115mm 的可互换镜头;当时认为已经足够了,因为无论如何大多数都只能与标准镜头一起使用。

三年后,即 1956 年,柯达Retina Reflex面世,随后是 Voigtländer BessamaticUltramatic。市场很快就因叶片式单反相机而蓬勃发展。这些机械复杂的相机需要精密组装和高质量材料。通常情况下,许多相机制造商都存在可靠性问题,而少数更好的相机表现良好,销量大。

Contaflex 镜头

我们已经看到,Contaflex I 和 II 只能带 Teleskop 1.7x 辅助镜头,而 Alpha、Beta 和 Prima 则有自己有限的 Pantar 辅助镜头范围。

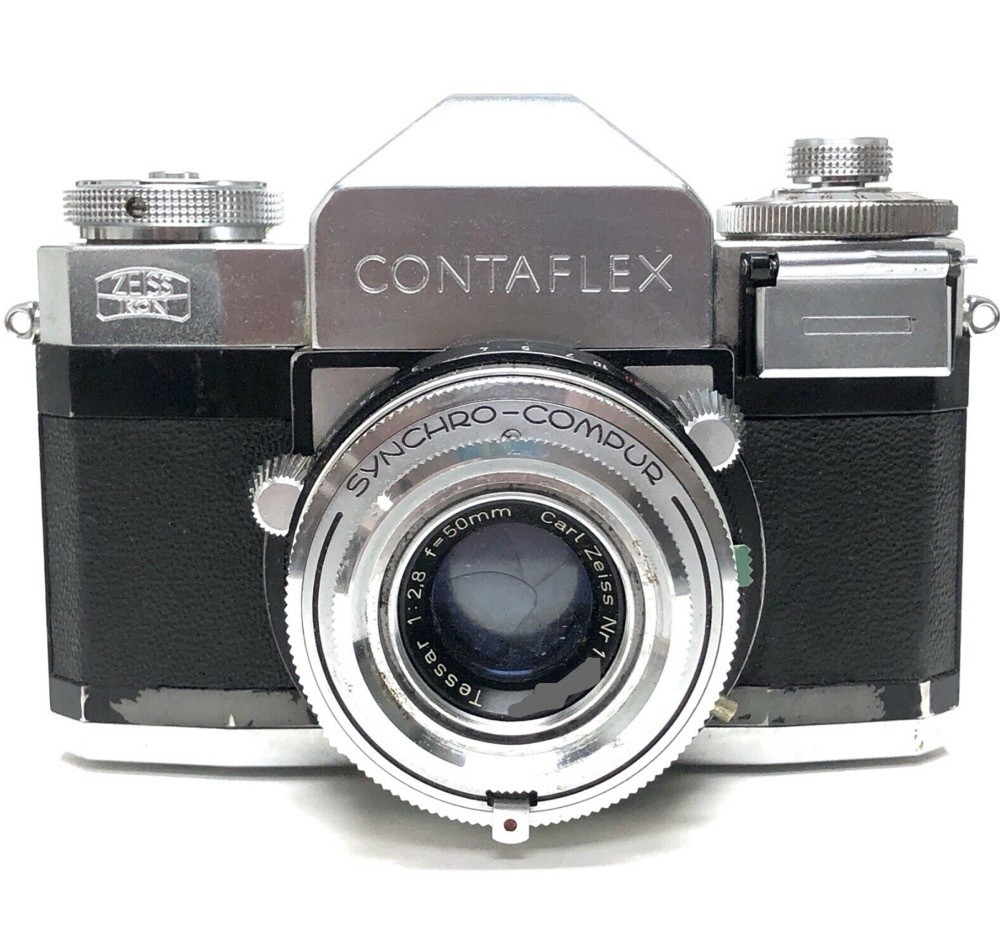

型号 III、IV、Rapid、Super、Super(新)、Super B、Super BC 和 S 均配备蔡司 Tessar 50mm f:2.8 镜头(27mm 旋入式或 28.5mm 推入式滤镜)和可互换的前部镜片。所有这些都可以带一小范围的辅助镜片:

  • Zeiss Pro-Tessar 35/4(49mm 滤镜),后来被 Pro-Tessar 35/3.2(60mm 旋入式滤镜)取代

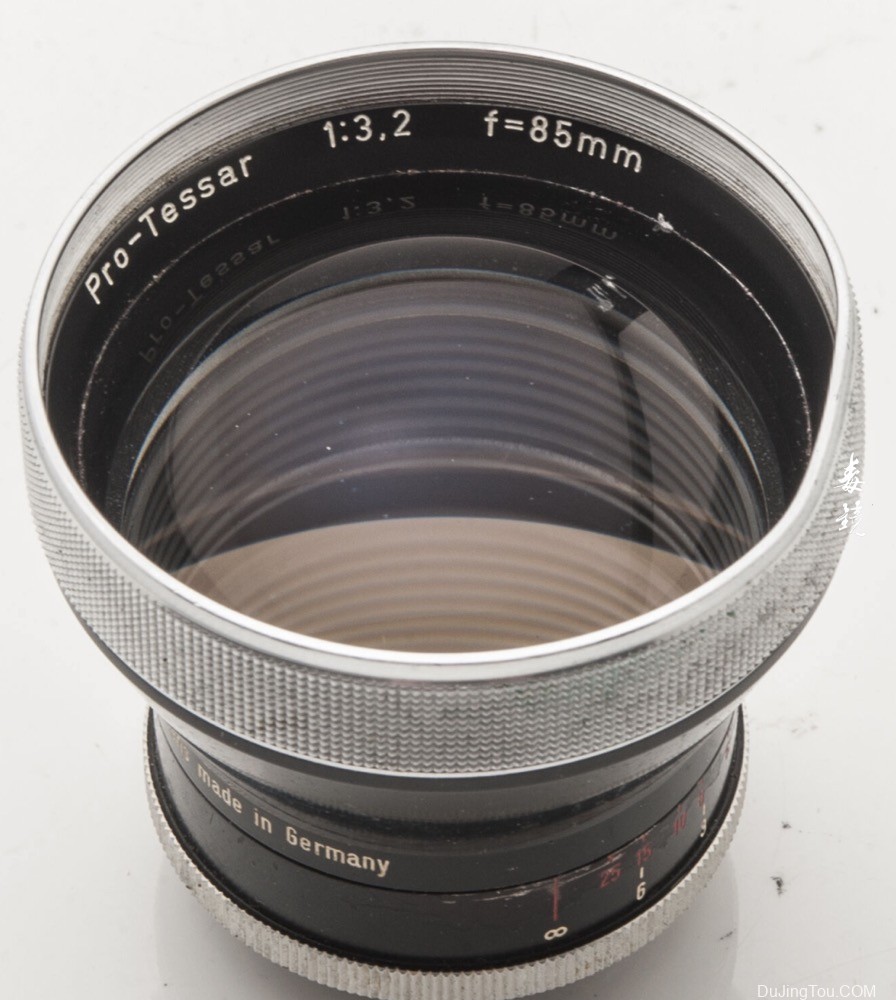

  • Zeiss Pro-Tessar 85/4(60mm 旋入式滤镜),后来被 Pro-Tessar 85/3.2(60mm 滤镜)取代
  • 蔡司 Pro-Tessar 115/4(67 毫米滤镜)
  • 单目 8x30B,相当于 400mm 镜头(与 50mm f/2.8 Tessar 镜头相连)。

还有一个蔡司 Pro-Tessar M 1:1 辅助镜头,它保持 50mm 的焦距,但允许 1:1 再现。M 1:1 镜头的有效速度为 f/5.6。50mm标准前镜片,以及Pro-Tessar M 1:1镜片,早期型号III、IV、Rapid和Super与Tessar的旧型号不同,后来的型号Super(新)、Super B , Super BC 和 S 与重新计算的 Tessar。看起来安装座经过了非常轻微的修改,并且由于刺刀安装座上方的轴颈直径减少了大约 0.006″,因此在物理上似乎不可能使元件不匹配

还有立体摄影镜头附件:

  • 用于 Contaflex I 和 II 的 Steritar A
  • Steritar B 用于其他配备 Tessar 的型号
  • 近 Steritar 用于近距离立体图像 0.2 – 2.5 米

(通常可与较旧的 Tessar 系列 Steritar B 相机镜头互换)

  • 适用于配备 Pantar 的型号的 Steritar D

可以在 ( https://www.flickr.com/photos/[email protected]/ ) 查看完整系列的 Contaflex Steritar 镜片

蔡司 Proxar for Contaflex:1M、0.5M、0.3M、0.2M 和 0.1M




Contaflex Pro Tessar
Zeiss Ikon Tessar 50mm F2.8和Pro-Tessar 85mm F3.2
Carl Zeiss Tessar 3组4片配置相对简单,但对各种像差进行了合理化处理,被世界各地的相机采用世界因为它可以校正并且图像质量好,直到20世纪中叶它才是主导市场的镜头。自1902年问世以来,一直强调作为蔡司招牌镜头,经过反复重新设计,在1925年达到了孔径比F2.7的亮度。但实际性能仅限于F3.5,依赖耶拿玻璃的传统设计没有进一步提升的空间。直到战后,Tessar 才以更亮的口径比达到了异常令人满意的水平,而蔡司的 Harry Zöllner 是 1947 年至 1948 年德国分裂之前的新物种。这是因为使用玻璃的重新设计大大改善了球面像差和彗差的校正效果 [参考文献 1]。德国一分为二后,东、西各由蔡司供应Tessar,口径比为F2.8。
Pro Tesser 功能中的第一个镜头是 Contaflex Tesser,由来自西德蔡司的镜头设计师 Günther Lange 于 1956 年开发,使用一种新型玻璃 [参考文献 2]。这款镜头在设计时就考虑到了 Pro-Tessar 系列转换镜头,并于 1957 年与 Pro-Tessar一同出现,配合 Contaflex III 的推出。基本上,它是遵循 Zöllner 重新设计流程的产品。第二个是Pro Tesser 85mm F3.2,这是一款中长焦镜头。这支镜头也是朗格在 1956 年设计的,具有冲击力的设计配置,前镜头采用超厚正透镜,亮度达到 F3.2 [参考文献 2]。把Tessar换成Pro Tessar,焦距可以从50mm增加到85mm,但是成本很大,而且前镜头的单镜头换成了4组5片,整个光学系统极其巨大。

Carl Zeiss Tessar 50mm F2.8 和 Pro-tessar 85mm f3.2镜头测试及样片

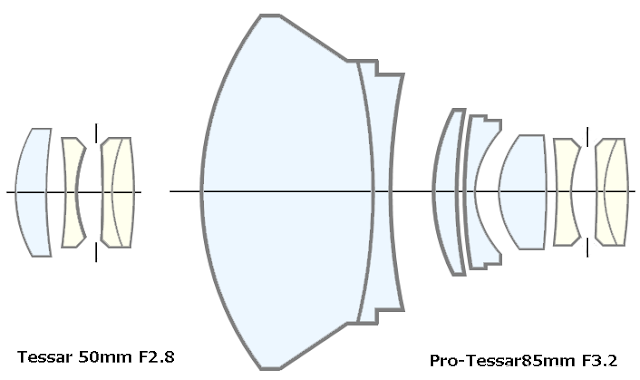

Tessar 50mm F2.8(左)和 Pro Tessar 85mm F3.2(右)的光学系统(参考文献 3 的轨迹草图)。构图是3组4片的Tessar 50mm和6组8片的专业Tessar 85mm。黄色镜片为主镜片部分,蓝色部分为转换镜片部分。其机制是将Tessar的前镜头(蓝色部分)拆下,换上转换镜头。Pro Tesser的配置通过在轴向光线通过高位的前部布置一个折光力大的正超厚透镜来实现F3.2的亮度。

参考文献

  • 参考文献 1  Jena 评论 (2/1984) Carl Zeiss 公告
  • 参考 2 焦距为 85 毫米和 50 毫米型号的美国专利:G.Labge,美国专利 2816482(1956 年提交)
  • 参考3配置图:PHOTO-REVUE(法国杂志),1956年11月,pp.284
  • 参考 4   85mm F4 的方框图和像差曲线(实测)可以在 Jihei Nakagawa 和 Kazuyoshi Fukahori (Asahi Sonorama) P18 的“Lens Test Vol.2”中找到。
