俄罗斯镜头KMZ Orion-15 2.8cm F6(L39)资料镜头测试及样片
设计一种能够在广角范围内保持均匀图像质量的球面透镜,以适合于广角镜。通过假设透镜的形状完全是球形,并且不能在任何方向上定义光轴,可以很容易地理解这一点。通常,镜头的描述能力在光轴(照片的中心)附近较好,而在偏离其(周边部分)时则更差。那么,当镜头放弃光轴的概念时,照片显示了什么?没有像差的世界?还是这是一个完全崩溃的世界?也许只有使用这种球面镜的人才知道。

俄罗斯镜头KMZ Orion-15 2.8cm F6(L39)资料镜头测试及样片
左边是卡尔·蔡司(Carl Zeiss)的Topogon(由R. Richter设计)在美国专利Pat 2031792(1933)中发布的配置图的轮廓图,中间是KMZ Orion-15和第一个苏联相机目录 (1958)的配置。 )。,右边是该公司镜头目录中ZOMZ Orion-15的配置的痕迹。

离轴灯。随时随地致电!

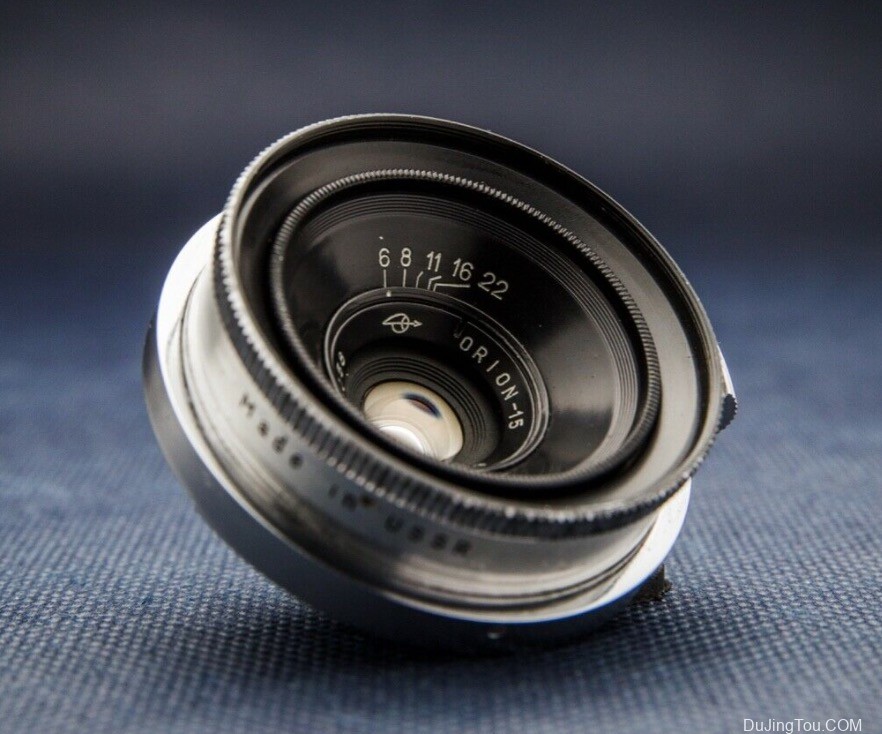

KMZ Orion-15 2.8cm F6
Orion系列是Topogon型,由1930年代以来负责前苏联(现为俄罗斯)光学技术研究的GOI(Gosudarstvennyy光学学院)开发。 。说到Topogon,蔡司的罗伯特·里希特(Robert Richter)在1930年代初开发了一种对称的广角镜头,分为4组,共4个元件,这是因为其出色的广角描绘能力以及将畸变(畸变)抑制到最大极限的能力。用作安装在航测相机上的镜头。在德国魏玛共和国(1919年至1933年)期间,俄罗斯与德国的外交关系蓬勃发展,在两国之间进行技术合作的过程中,GOI从德国获得了有关Topogon F6.3设计的技术援助。研发了Orion-1A 20厘米F6.3(大幅面30 x 30厘米)和Orion-2 150mm F6.3(18 x 18cm大幅面,于1937年出现)。这两个镜头都用于航测。
这次我得到的是GOI在1944年开发的Orion-15 28mm F6。镜头名称的由来是猎户座猎户座(Orion),希腊神话中的一位美丽的巨型猎人。最初,它仅与基辅底座兼容(与旧的Contax兼容),并且从1944年到1949年仅生产了很少量。镜片的全面生产始于1951年,KMZ(Krasnogorsk Mekanicheski Zavod)接管了GOI的Orion-15的生产,分别是基辅(与Contax兼容)和FED(Leica M39)。重新发布。自推出以来,该镜头一直活跃于建筑摄影和全景摄影领域,并于1959年举行了“国民经济成就展览”二等文凭。在苏联,它被誉为优秀的工业产品。 )。从1963年左右开始,ZOMZ(Zagorsky Optiko-Mechanichesy Zavod)接管了镜片的生产。目前尚不清楚ZOMZ的生产持续了多长时间,但据我调查的二手市场上单个产品的序列号显示,它们的生产至少持续到1978年。市场上大多数单个产品是镀铬镜筒,但在1966-1967年间生产的黑色型号也少量销售。参考:Topicon Topogon美国专利:罗伯特·里希特(Robert Richter)的专利2031792(1933)

俄罗斯镜头KMZ Orion-15 2.8cm F6(L39)资料镜头测试及样片
重量(实际测量值)62g,滤镜直径40.5mm,光圈值F6-F22,7个光圈叶片(即使打开,光圈叶片也无法完全打开,但这是正常的),最小拍摄距离1m,对应的Fed支架(兼容Leica L39) )/ Zorki(以前与Contax兼容),该产品用于Fed (L39),配置4组4元素Topogon型,焦距2.8 cm,GOI / KMZ / ZOMZ。分辨率(距胶片中心点的距离为0mm / 10mm / 20mm):55/35/26 lpmm,在规格中正式说明分辨率(中心/外围):45/18 lpmm,透光系数:0.8,日食(外围照明(下降):67%


采购背景该产品于2014年5月5日从乌克兰卖家通过eBay购买,价格为249美元。拍卖的解释是“ EXC ++。玻璃是完美的Orion-15。外观为9/10点,光学系统的前后球均处于10/10点的完美状态。 ” 它带有一个胶木外壳和前后盖。该产品最初在Yahoo Auction上展出,起价为24980日元,据说是“从乌克兰发货”的。包括我本人在内的三个人竞标该产品,但竞标价格为30500日元。我别无选择,只能在eBay上搜索相同的商品,发现该商品具有完全相同的序列号和照片,可以按250美元的即时决策价格购买。因此,我对此进行了中标。我决定给卖方钉钉子,以便在运输前检查谷物。一周后到达的物品是具有与照片相同的序列号的个人,玻璃杯的状态良好。eBay上的二手市场约为250美元,Yahoo Auction的市场价格约为30,000日元。我想知道这种转销商在哪种系统上运行,但是它一定起到了作用,例如将单独的谷物产品交付给Yahoo! Auctions的中标人。我不知道谁是受害者,但是如果我犯了一个错误,那我就是我自己。★射击测试

Orion-15描绘的特征是它在四个角之前都具有良好的分辨率,几乎没有失真,并且色差,像场弯曲和像散得到了充分校正。由于光圈比在F6时适中,因此可以合理地校正球面像差和彗差,即使在全光圈下也看不到渗色,并且图像清晰。灰度描述很柔和,即使降低对比度,对比度也很适中,但是中间灰度丰富,即使在背光灯下,阴影也不易被压碎。我已经获得了事先的信息,即周围的光衰减很明显,但是我并没有太担心光衰减会影响真人电影。即使在目录规格中,也可以解释为相对于中央部分,四个角处的光量下降了67%,因此似乎不必担心。如果条件不足以承受背光,则会出现重影,但不会产生眩光。关于光圈,图像质量几乎没有变化,老实说,这并不有趣,但是如果您是镜头专家,则可能想体验一下。下面的例子。相机:索尼A7(AWB)

俄罗斯镜头KMZ Orion-15 2.8cm F6(L39)资料镜头测试及样片
F11,索尼A7(AWB):它能承受如此多的背光,并且很难散发眩光(内部反射产生的眩光)。尽管它是在阳光下拍摄的,但阴影并没有被压碎,并且半色调仍然很丰富。

俄罗斯镜头KMZ Orion-15 2.8cm F6(L39)资料镜头测试及样片
F11,索尼A7(AWB):哦,我遇到了麻烦。四个角清晰可见。失踪是件好事。毕竟,这种Topogon镜头适合拍摄建筑物的照片。我很了解

俄罗斯镜头KMZ Orion-15 2.8cm F6(L39)资料镜头测试及样片
F6(开放式),索尼A7(AWB):使用螺旋转接器强制缩短了最短的拍摄距离。散景很稳定
俄罗斯镜头KMZ Orion-15 2.8cm F6(L39)资料镜头测试及样片
F6(打开), 索尼A7(AWB):由于它是球面镜,因此会使图像失真。
