福伦达 赛破铜Voigtländer SEPTON 50mm F2(DKL)镜头资料

Print Friendly, PDF & Email

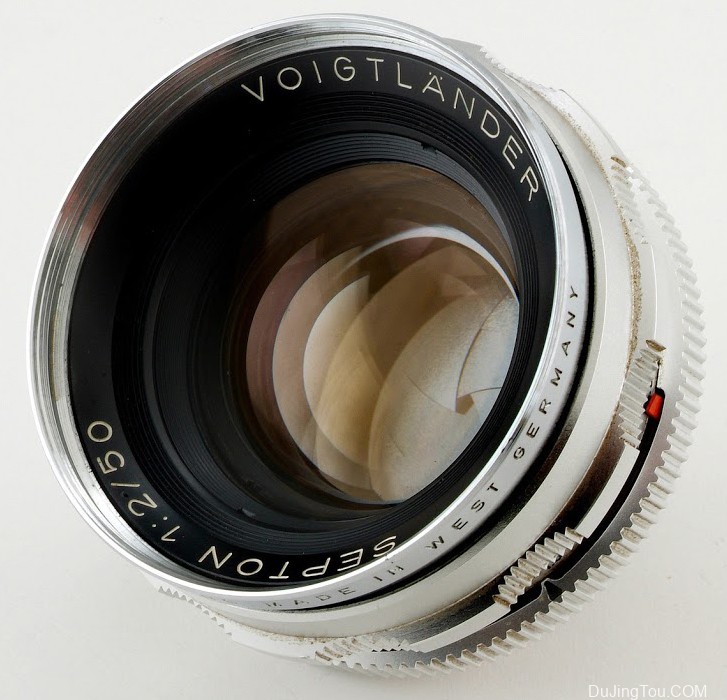

Septon是F2亮度的半大光圈镜头,安装在西德Voigtlander最高端的相机Ultramatic中。由于其良好的图像质量,它在1960年出现后立即迅速流行起来,直到1967年的7年间生产了约52,000瓶。镜头名称的由来是Latin Septem,代表数字7,该名称声称光学设计包含七个镜头。在1960年代初期,当镀膜技术不如现在先进时,最初在更明亮的F1.4镜头中发现了7元素镜片。另一方面,像Septon这样的F2级7件式球仍然很少,只有在一些奢侈品牌中才能看到,当时正统的规划器型和Sonnar的6件式球是主流。如果增加透镜的数量,像差校正参数将增加,并且可以实现更高等级的成像性能,但是,由于空气和玻璃之间的界面增加,内部反射的光易于累积,并且层次和显色变得不稳定。您将承担轻松的代价。如果您做出合理的判断,它将是6件装球,而无制造成本。实际上,大多数制造商都推出了6元素F2类镜头。Voigtlander认为这是一个机会,他设立了一个大型游戏,采用7镜头配置来为公司的运气打下高速标准镜头。这种选择的目标是高风险和高回报,损失很多东西,但要付出代价,但是在正确的时间,结果有时可能会有价值很多倍。Septon作为一种前卫镜头出现,比时代提前了一步,而六元素双高斯型或Tessar型无法模仿的图像后来被誉为“捕捉声音的绝佳镜头”,是日本的传奇,后来成为。

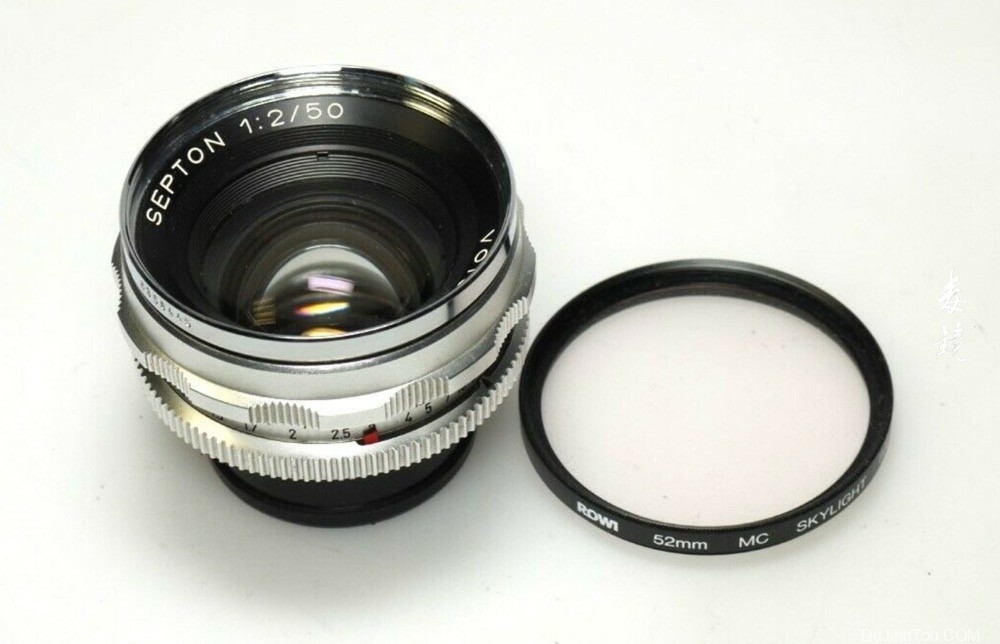

重量(实际测量):250g,光学系统配置:5组Zepton型7个元件,光圈叶片:5个元件,滤镜直径:52mm,最短拍摄距离:0.9m(最新型为0.6m),制造年限:1960年-1967年,制造的数量:小于52000,Deckel支架(用于Bessamatic / Ultramatic的支架)

Septon的产品概念不是在增加光圈上花费从7张纸配置中获得的额外功能,而是要提高描述能力。它是一种开创性的镜片,可以彻底减少高斯镜片在发育期常见的喜怒无常的彗形耀斑(矢状彗形耀斑),并且可以从野外获得清晰的图像。该设计由5组中的7个元素组成,如下图所示,并且它是一种独特的形式,其中在传统的双高斯型透镜内部装有弯曲度极高的负凹弯月形透镜(蓝色元素)。从以下理由可以理解,这是为了抑制昏迷而产生的合理设计。

福伦达 赛破铜Voigtländer SEPTON 50mm F2(DKL)镜头测试及样片
Septon光学器件的草图。左边是被摄体,右边是相机。构图是Zepton型,每组5组中有7个元素,并且它是一种独特的设计形式,将大弯曲负凹弯月形透镜(蓝色元素)合并到常规的双高斯型透镜中。此外,该凹弯月面可同时实现像差校正和逆焦效果,并且可在保持50 mm焦距的同时适应单镜头反光照相机。将凹弯月面放置在前景中会导致正常的后焦距,但在Septon的情况下,将凸透镜放置在前景中,其中轴向光线会穿过较高的位置,从而获得正光焦度并实现明亮的镜头。该透镜设计的秘密隐藏在这样一个事实中,即光圈前面的凹透镜(红色元件)的形状比光圈相反侧的凹透镜的形状更平整。

通过有效地密封喜怒无常的昏迷眩光,可以清晰而清晰地反映出Septon的描述能力。对称镜片可能会出现昏迷,典型的情况是双高斯镜片。如果生成许多帧,则对比度降低并且清晰度下降。特隆尼尔(Tronnier)在1934年设计的Xenon F2充分利用了这一特性,并移除了前排以减少昏迷。即,抑制昏迷的一种方法是破坏前组和后组的对称性。Septon的设计也基于对称双高斯透镜,但如上图所示,凹弯月面的引入极大地破坏了前,后组的对称性。
抑制镜框的另一种方法是松开光圈正面的凹透镜(图中的红色元素)的弯曲[Hiroshi Ito 1951 / Canon 50mm F1.8]。观察该配置图,可以确认该凹透镜的曲线比后组侧的凹透镜的曲线平缓得多。松开该部分的结果是,发生了球差和Petzval和的波动,但是通过新添加的凹弯月面(蓝色元素)可以减小这些波动。凹面弯月面的引入增强了负光焦度并抑制了Petzval和的波动,同时产生了后聚焦效果并支持与单镜头反光照相机的兼容性,同时保持了50 mm的焦距。不可忽视的是,凹弯月面以“狗腿形”形状大大弯曲。由于该曲率,在透镜与紧接在其后的第三透镜之间形成了凸状的空气透镜,该部分具有打击球面像差的隆起的作用。新引进的第七凹弯月面效果是两只鸟一石,不,四鸟一石,合理地遮盖了昏迷。
其他具有与Septon相同配置的镜头包括用于哈苏(Hasselblad)的Planar CF 80mm F2.8(1983),用于Rollei SL66的Planar 80mm F2.8(1966)和Rolleiflex 6008一体式Planar 80mm F2.8(1993)。成熟的镜片。

自1960年推出以来,到1967年生产结束为止的7年间,向市场提供了不到52,000枚Septon。这是该公司生产的Deckel镜片的第三大数量,仅次于Color-Skopar(略少于200,000)和Skoparex(略超过60,000)。但是,不幸的是,当今二手市场上的许多产品都有香脂损坏(一种现象,在这种现象中,涂在镜片配合面上的粘合剂变质并且粘合剂表面脱落),并且需要更换和修复香脂。需要。浅草公司的Hayada先生熟悉Voigtlander产品频繁破坏香脂的原因,他说,在制造过程中错误地配制了人工香脂,这是人为的错误。
