Rolleicord TLR 禄徕科德年代表

Print Friendly, PDF & Email

毒镜头在这里展示了自1928年第一台Rolleiflex推出以来所生产的所有Rolleicord TLR相机型号的全面规格。所有数据均来自独特的原始Franke＆Heidecke工厂存档表，但要注意一些数据可能与可能有的不同已在其他地方发布，这是由于各种资源的差异。使用这些数据作为您所用或新购买照相机的参考，列出您的Rollei系列，并了解有关独特的Rollei双眼反光相机的更多信息。

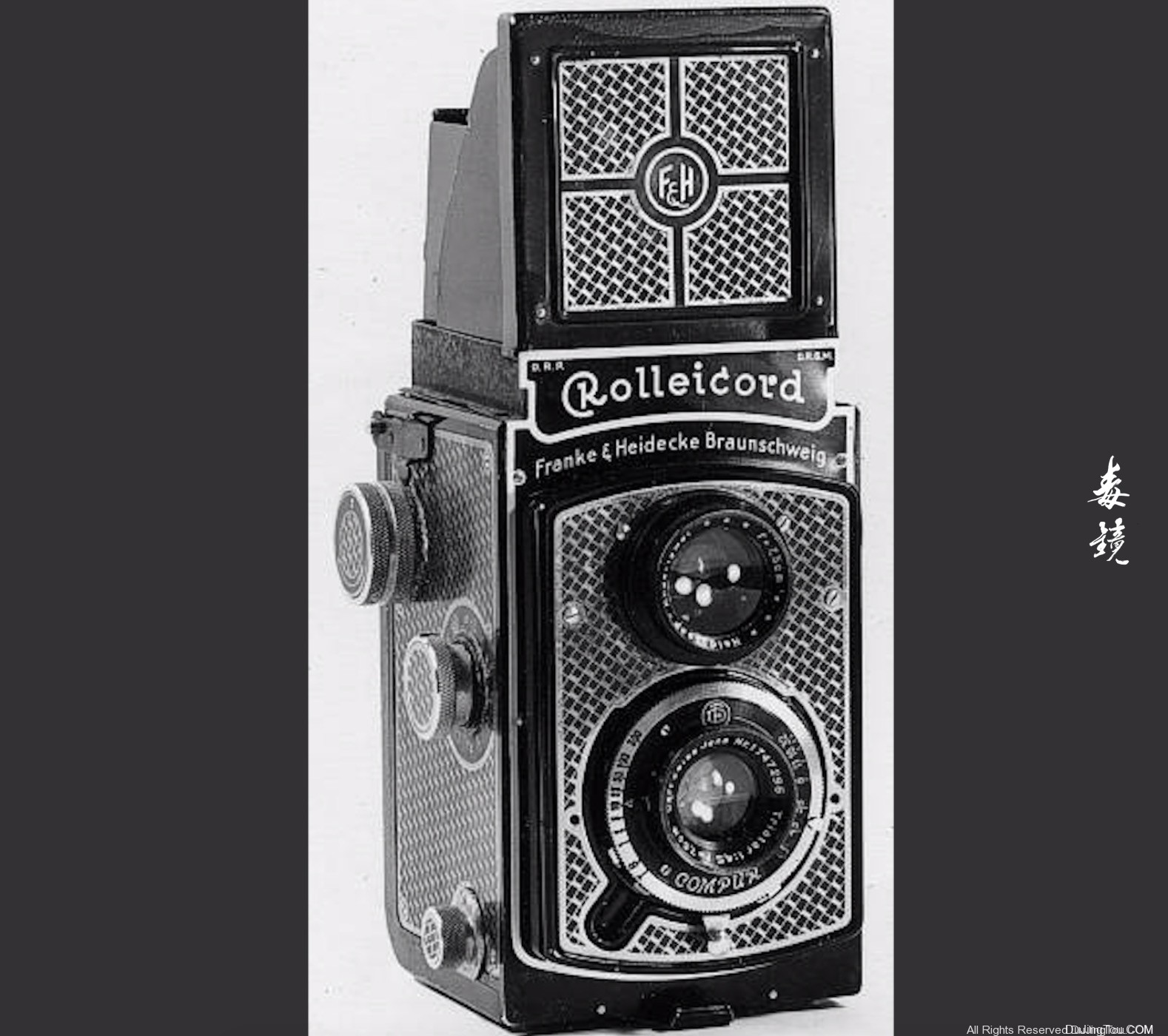

Rolleicord I  Model 1   “Art Deco Rollei”  禄徕花脸猫
Highslide JS （如图）
配有钻石图案金属盖
K3 – 510型
1933年11月 – 1936年3月，32,508件。
序列号：1.460.000 – 1.760.000，雕刻在拍摄镜头（内部工厂串行内置摄像头，范围从05001 – 37508）。
镜片：
Zeiss Triotar 4.5 / 75mm，螺丝安装过滤器28.5mm。
Finder镜头：Heidosmat Anastigmat 4 / 75mm，螺丝安装过滤器28.5mm。
不可互换的对焦屏。引擎盖上的F＆H标志。
快门：
Compur C00,1 – 1/300秒，T＆B。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
8.5×9.0x13.5cm
重量：
850克		 Rolleicord I Model 1（未图示）。“常规”
覆盖有普通皮革表面。
型号K3 – 510
1933年11月 – 1936年3月，5,000件。
系列：1.460.000 – 1.760.000，刻在镜头内（摄像机内部工厂串口范围为00001 – 05000）。
镜片：
Zeiss Triotar 4.5 / 75mm，螺丝安装过滤器28.5mm。
Finder镜头：Heidosmat Anastigmat 4 / 75mm，螺丝安装过滤器28.5mm。
不可互换的对焦屏。引擎盖上的F＆H标志。
快门：
Compur C00,1 – 1/300秒，T＆B。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
测量：
8.5×9.0x13.5cm
重量：
850克
15





Rolleicord I Model 2 – Model  K3 – 511
Highslide JS 1934年12月 – 1936年8月，25.519件。
序列号：1.590.000 – 1.760.000，雕刻在拍摄镜头（内部工厂串行内置摄像头，范围从050001 – 075519）。

镜片：
Zeiss Triotar 3.8 / 75mm，螺丝安装过滤器28.5mm。
Finder镜头：Heidosmat Anastigmat 4 / 75mm，螺丝安装过滤器28.5mm。
不可互换的对焦屏。引擎盖上的F＆H标志。

 快门：
Compur C00,1 – 1/300秒，T＆B。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
8.5×9.0x13.5cm
重量：
818克
16





Rolleicord Ia Model 1 – Model K3 – 520
Highslide JS 1936年3月 – 1937年5月，9,459件。
序列号：1.760.000 – 1.947.000，刻在拍摄镜头（内部工厂连续内置摄像头）。

镜片：
Zeiss Triotar 4,5 / 75mm，螺丝安装过滤器28.5mm。
Finder镜头：Heidosmat Anastigmat 4 / 75mm，螺丝安装过滤器28.5mm。
不可互换的对焦屏。引擎盖上没有F＆H标志。
快门：
Compur C00,1 – 1/300秒，T＆B。

 胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
8.5×9.0x13.5cm
重量：
811克
17





Rolleicord II Model 1 – Model K3
Highslide JS 1936年3月 – 1937年8月，30,542件。
系列：1.758.000 – 1.973.999，刻在镜头上（附加工厂＃体内）。

镜片：
Zeiss Triotar 3,5 / 75mm，螺丝安装过滤器。取景
器镜头：Anastigmat 3,2 / 75mm，螺丝安装滤镜。
不可互换的对焦屏。引擎盖上的F＆H标志。

 快门：
Compur C00,1 – 1/300秒，T＆B。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
9.1×9.4×13.8cm
重量：
793克
18





Rolleicord Ia Model 2 –Model K3 – 530
Highslide JS 1937年5月 – 1938年1月，10,200件。
序列号：1.944.911 – 2.183.000，雕刻在拍摄镜头（内部工厂串行内置摄像头）。
镜片：
Zeiss Triotar 4,5 / 75mm，螺丝安装过滤器。
Finder镜头：Heidosmat Anastigmat 4 / 75mm，螺丝安装滤镜。
不可互换的对焦屏。引擎盖上没有F＆H标志。		 快门：
Compur C00,1 – 1/300秒，T＆B。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
8.5×9.0x13.5cm
重量：
738克
19





Rolleicord IIa或Model 2 – Model K3
Highslide JS 1937年6月 – 1938年1月，14,000件
连续剧：1.967.410 – 2.124.000，刻在镜头上（额外的工厂＃体内）。
拍摄镜头：
Triotar 3,5 / 75mm，过滤器卡口1.
Finder镜头：Heidosmat 3,2 / 75mm，螺丝安装过滤器。
不可互换的对焦屏。视差控制。引擎盖中没有F＆H标志。
快门：
Compur Ra​​pid X，1 – 1/300秒，T＆B。		 胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
9.1×9.4×13.8cm
重量：
782克
20





Rolleicord IIb或Model 3 –Model K3 – 541
Highslide JS 1938年2月 – 1939年1月，16,000件。
序列号：613.000 – 859.000刻在Rolleicord铭牌下。
镜片：
Zeiss Triotar 3,5 / 75mm，卡口I.
Finder镜片：Anastigmat 3,2 / 75mm
不可互换的对焦屏。引擎盖上的F＆H标志。
快门：
Compur C00,1 – 1/300秒，T＆B。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
9.1×9.4×13.8cm
重量：
814克		 Rolleicord IIb Model 3
型号K3 – 543
从1939年6月起，未知＃件数。
编号：859.000 – 1.135.999刻在Rolleicord铭牌下。
镜片：
Zeiss Triotar 3,5 / 75mm，卡口I.
Finder镜片：Anastigmat 3,2 / 75mm
不可互换的对焦屏。引擎盖上的F＆H标志。Bayonet I.
Shutter：
Compur C00,1 – 1/300秒，T＆B。
薄膜：35mm
尺寸：
9.1×9.4×13.8cm
重量：
797克
21





Rolleicord Ia Model 3 –Model K3 – 531
Highslide JS 1938年2月 – 1947年10月，12,150件。
序列号：611.000 – 1.042.100，刻在Rolleicord铭牌下。

镜片：
Zeiss Triotar 4,5 / 75mm，螺丝安装过滤器。
Finder镜头：Heidosmat Anastigmat 4 / 75mm，螺丝安装滤镜。
不可互换的对焦屏。
快门：
Compur C00,1 – 1/300秒，T＆B。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
9.3×9.5×13.5cm
重量：
730克

 Rolleicord Ia Model 3 – ‘Police’ （不同镜头）
型号K3 – 541
从1939年1月起，500件。
系列：611.000 – 1.042.100，刻在Rolleicord铭牌下。

镜片：
Zeiss Triotar 3,5 / 75mm，螺丝安装过滤器。
Finder镜头：Heidosmat Anastigmat 3,2 / 75mm，螺丝安装滤镜。
不可互换的对焦屏。
快门：
Compur C00,1 – 1/300秒，T＆B。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
9.3×9.5×13.5cm
重量：
745克
22





Rolleicord IIc Model 4（如图） –Model K3 – 542
Highslide JS 1939年2月 – 1949年10月，16,000件。
编号：859.000 – 1.095.425 *刻在Rolleicord铭牌下。

拍摄镜头：
Zeiss Triotar 3,5 / 75mm，卡口I.
Finder镜头：Anastigmat 3,2 / 75mm，卡口I.
不可互换的对焦屏。引擎盖上的F＆H标志。
快门：
Compur C00,1 – 1/300秒，T＆B。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
9.3×9.6×13.8cm
重量：
878克Rolleicord IIe Model 6 （X-sync，镀膜镜片）
型号K3 – 542
November1949 – 1950年9月，
8,500件w。Zeiss Triotar，
5,400件。Xenar 3.5。
系列：1.102.000 – 1.135.999 *刻在Rolleicord铭牌下。
镜片：
Zeiss Triotar 3,5 / 75mm，卡口I，
Schneider Xenar 3.5 / 75mm，均带涂层。
Finder镜头：
Triotar型号：
Heidosmat 3,2 / 75mm，卡口I，
Xenar型号：
Schneider Xenar 3.2 / 75mm
快门：
Compur Ra​​pid C00,1 – 1/500秒，T＆B，X同步。
电影：6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
9.3×9.7×14.0cm
重量：
815克



 *请注意，当时，Rollei对相机和滤镜使用相同的数字范围。因此，只有16,000台相机的序列号分布在整个范围内。

Rolleicord IId Model 5 （快门）
K3 – 542年
1月1947年 – 1950年10月，
9,000件w。蔡司Triotar，
200件。Schneider Xenar 4.5,2,800
件w。Xenar 3.5。
系列：1.102.000 – 1.135.999 *刻在Rolleicord铭牌下。

镜片：
直到1947年12月：
Zeiss Triotar 3,5 / 75mm，刺刀I，
1947年12月 – 1949年6月：
Schneider Xenar 4.5 / 75mm，刺刀I，
1949年7月 – 1950年10月：
Schneider Xenar 3.5 / 75mm
Finder镜头：
直到1947年12月：
Heidosmat 3,2 / 75mm，刺刀I，
1947年12月 – 1949年6月：
Schneider Xenar 3.5 / 75mm，刺刀I，
1949年7月 – 1950年10月：
Schneider Xenar 3.2 / 75mm
快门：
Compur Ra​​pid C00,1 – 1/500秒。 ，T＆B。可以升级了。X同步。
胶片： 6×6（120），35mm适配器Rolleikin I，薄膜适配器。
尺寸：
9.3×9.7×14.0cm
重量：
815克
23





Rolleicord III –Model K3B
Highslide JS 1950年11月 – 1953年7月，87,000件。
系列：1.137.000 – 1.199.999和1.300.000 – 1.344.050，刻在Rolleicord铭牌下

拍摄镜头：
Xenar 3,5 / 75mm，Schneider，Bayonet 1
Finder镜头：Schneider或Zeiss Heidosmat 3,2 / 75mm，Bayonet 1.
不可互换的对焦屏。视差控制。
快门：
快速X，1 – 1/500秒，B，X同步，无双重曝光保护。

 电影：120表示12。6×6。35mm适配器Rolleikin 1和平板电影适配器。
胶片传输：第一次曝光时自动停止的缠绕杆，曝光1-12的曝光计数器。
尺寸：9.7×9.9×14.2cm。
重量：830克。
24





Rolleicord IV –Model K3D
Highslide JS 1953年8月 – 1954年9月，46,500件
系列：1.344.051 – 1.390.999，刻在Rolleicord铭牌下

拍摄镜头：
Xenar 3,5 / 75mm，Schneider，Bayonet 1
Finder镜头：Schneider或Zeiss Heidosmat 3,2 / 75mm，Bayonet 1.
不可互换的对焦屏。视差控制。
快门：
Synchro Compur MX，1 – 1/500秒，B，X同步。

 电影：120表示12。6×6。35mm适配器Rolleikin 1和平板电影适配器。
胶片传输：第一次曝光时自动停止的缠绕杆，曝光1-12的曝光计数器。
尺寸：9.7×9.9×14.2cm。
重量：830克。
25



Rolleicord V –Model K3C
Highslide JS 1954年10月 – 1957年3月，84,000件
系列：1.500.000 – 1.583.999，刻在Rolleicord铭牌下

拍摄镜头：
Xenar 3,5 / 75mm，Schneider，Bayonet 1
Finder镜头：Schneider或Zeiss Heidosmat 3,2 / 75mm，Bayonet 1.
不可互换的对焦屏。视差控制。
快门：
Synchro Compur MX，1 – 1/500秒，B，X同步。

 电影：120表示12。6×6。35mm适配器Rolleikin 1和平板电影适配器。
胶片传输：第一次曝光时自动停止的缠绕杆，曝光1-12的曝光计数器。
尺寸：9.7×9.9×14.2cm。
重量：830克。
26



Rolleicord Va –Model  K3E Type 1
Highslide JS 1957年4月 – 1958年2月，23,000件
系列：1.584.000 – 1.599.999和1.900.000 – 1.906.999
型号K3E
1958年3月2 日 – 1961年1月，37,000件，
系列：1.907.000 -1.941.999和Va1。 942.000 – Va1.943.999
两种型号：
镜片：
Xenar 3,5 / 75mm，Schneider，Bayonet 1
Finder镜片：Schneider Heidosmat 3,2 / 75mm，Bayonet 1.
不可互换的对焦屏。视差控制。		 快门：
Synchro Compur MXV，1 – 1/500秒，B，X同步。
电影：120表示12。6×6。型号2带有可互换的计数器，用于12或24次曝光（可选）。
胶片传输：第一次曝光时自动停止的缠绕杆，曝光1-12的曝光计数器。
尺寸：10.0×9.9×14.2cm。
重量：875克。
29



Rolleicord Vb –Model K3Vb
Highslide JS 1型
1962年4月- 1966年中期，44,500个
序列号：VB-2.600.000 – Java-2.645.9992型
中期1966年- 1977年1月，30.500件，
序列号：VB-2.647.000 – Java-2.677.534（一些报告高达Vb-2.677.498）。从2.666.000重新设计的前板。两种型号：
镜头：
Xenar 3,5 / 75mm，Schneider，Bayonet 1
Finder镜头：
Schneider Heidosmat 3,2 / 75mm，Bayonet 1.可互换的对焦屏和取景器放大镜。视差控制。
快门：
型号1：Synchro Compur MXV，1 – 1/500秒，B，X同步。
型号2：Synchro Compur XV，1 – 1/500秒，B，X同步。		 电影：120表示12。6×6。
胶片传输：第一次曝光时自动停止的缠绕杆，曝光1-12的曝光计数器。
尺寸：10.0×9.9×14.2cm。
重量：940克。此款式还可根据订购灰色皮革定制：1962年至1977年：
飞利浦示波器，16和24 exp。柜台，德国警方当局12日 计数器：
Vb-2.610.000 – Vb-2.610.999，
Vb-2.611.xxx，Vb-2.641.xxx，
Vb-2.642.xxx型号如图所示：2型带有1966-1971前板（大型字体ROLLEI-WERKE在拍摄镜头下。从1971年6月起，它被改为较小的字体“Rollei Werke Franke＆Heidecke”。

模型类型1刻在前面板上：“Franke＆Heidecke Braunschweig”。
43
