尼康:nikkor-N auto24 mm f / 2.8

尼克尔-N自动24 mm f / 2.8 首次采用短程校正机制

转载自nikon官网 方便nikon 早期相机收藏资料查询。

今晚,让我们谈谈“NIKKOR-N Auto 24 mm F 2.8”,并在第12晚继续使用“NIKKOR-H Auto 2.8 cm F 3.5”。

Koichi Oshita

1,克服短程变化

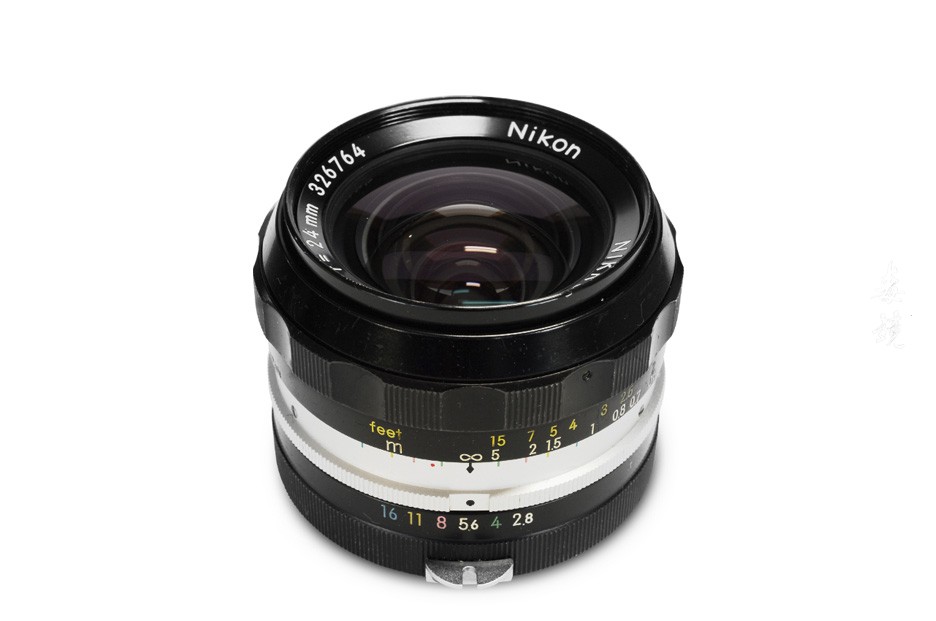

“NIKKOR-N Auto 24 mm f / 2.8

通过“2.8 cm F 3.5”(1960年3月发布)的发展,如第12夜所述,作为反焦型缺陷的桶型失真(变形)和我们能够找到克服外围性能下降的镜头类型,但开发24毫米广角镜头并不容易。因为宽度超过28毫米的后焦距类型是一个完全未知的区域,“如何安排镜头表现良好?”仍然在摸索中。

看看当时的光学设计报告,留下了许多设计数据,我们可以看到我们当时如何专注于开发这种镜头。这是一个像现在这样没有高速计算机的时代。只需将光线穿过所有镜头表面,在广视角上连接图像一定是很难的。

逆变型镜头具有我们必须克服的缺点。这是我在之前的“2​​.8厘米F 3.5”末尾告诉的短距离的像差波动。
在后焦距型镜头中,当相机聚焦在短距离上时发生像散,并且屏幕周边模糊,如图4所示。性能下降在这个短距离,更高的明亮透镜中,如果更广泛的角度镜头的角度是宽的,显着地更近发生的距离的对象,劣化了外围透镜性能。

在“2.8厘米F3.5”,最短拍摄距离,但处理保持在60厘米不起眼的性能下降,比任何28mm镜头的最短缩短与来自其他公司,“2.8厘米F3.5”延迟发布拍摄距离已经实现,对“越来越近的广角镜头”的需求日益增加。然而,Yoshimasa Wakimoto并不容易缩短近距离范围。确实,通过稍微增加透镜的延伸量可以缩短最近距离。然而,这样放不出来,我是满意的用户数量的密切性能,它会都在超广角镜头的发展必须重新氖去设计未来将Kitashi崩溃。我现在要解决这个问题…… 这种想法产生了“短距离校正焦点”的概念,其被广泛采用为今天的广角镜头。

2,镜片组成

“2.8厘米F3.5”销售用的小于从“尼克尔-N自动24毫米F2.8”十年的延迟释放是诸如图1中所示的透镜组,的反远距式的7 9配置.. 近十年来,这种镜片发展的痛苦已经出现。Shimizuki先生负责基本的镜片设计,并且Wakimoto先生的特写校正理念结合在一起,这个镜头诞生了。

图1. NIKKOR-N Auto 24 mm F 2.8(1967)剖视图

参考NIKKOR-H Auto 2.8 cm F 3.5(1960)横截面图

下面的两张照片显示了周边部分的放大(橙色部分)

图2.短距离校正焦点的影响短距离校正焦点。周边部分也很清晰

整体扩展焦点。当我走到外围时它会变得模糊

相比于“2.8厘米F3.5”的先前接近每个透镜,它已成为困难也理解前组的边界和后组,所述第三透镜到前组的从一开始的凹,比它给定的组后面的凸后,是前组的“2.8厘米F3.5”和凹弯月形透镜添加到后组的第一凸透镜的顶部和凸透镜的从后面的第二片的接合透镜可以认为它旨在扩大角度并提高亮度。

在透镜(聚焦)的短距离修正系统中的最大点的焦点,如由箭头在图1所示的划分成透镜第六透镜和第七透镜之间的两个透镜组并且执行聚焦以缩小两个透镜组之间的间隔。

虽然第六透镜有点困难通话距离和第七透镜被设计成这样的球面像差变化不大,这主要是通过在该距离的变化仅改变散光。然后,聚焦在拍摄距离接近短距离时产生的像散,以便抵消由该间隔改变产生的像散。事情容易,如果来话虽如此,但,通过短距离校正系统的发明,复古焦型是已作出朝向超广角镜头的发展显着的跨越。

3,描绘镜头

现在,让我们根据示例照片看到这个镜头的描述。

笔者平时也赞成“AI尼克尔24毫米F2.8”(1977年发布),但我想这个“NIKKOR-N自动”再比较这时候,最新的“人工智能自动对焦即使与尼克尔24毫米F2.8D“配备有相同的光学系统的透镜” AI尼克尔“透镜相比,它导致重申差得多(劣)没有高的成像性能。

在F2.8打开时,有时会在高亮度对象周围留下轻微的闪光,但缩小两个阶段几乎不会引人注意。

在示例1中,我们通过缩小到f / 8进行拍摄,但是您可以看到它是每个角落的清晰描绘。而像面的平坦性是优异的“AI尼克尔”真正的新光学系统的,所不同的,相同的主题被取为f / 4或f / 5.6,通过观察屏情况的四个角这是最后可以理解的水平,只看到“NIKKOR-N Auto”的摄影结果是不感到不满的水平。失真(畸变像差)也得到了很好的校正,即使在例1的建筑部分也没有感觉到图像失真。

在此真人使用的“尼克尔-N自动”还存在突出甚至完整背光时间,如KOMU输入未观察到太阳该多层镀膜镜片(将在后面描述)的事实,重影和杂光。此外,色彩还原也是一种几乎与“AI Nikkor”对齐的印象。然而,有时色调看起来略有不同,例如在背光中。这是因为镜头的色差和眩光会影响色调,但不限于此镜头,但我们建议您在逆光期间稍微缩小一下。

示例2是f / 4的短距离拍摄。因为它是三维物体,但是不难理解短程校正聚焦的效果,没有讨厌的周边的图像的流,否则会感觉是相对简单,因为形状也模糊如何的广角镜头?

“尼克尔-N自动24毫米F2.8”的话,是多层镀膜到1972年,被改造按照“(新)尼克尔”到“24毫米F2” 50(1975)年,而52 (1977)年,直到你有进一步的提高,不仅是AI系统“AI尼克尔24毫米F2.8”将被释放,产生一段约10年的表现,它一直是你最喜欢的现在。没有它本身并不是由该​​透镜上,以随后的广角镜头,其存活中各透镜被传递开发了一种技术和近距离矫正焦点广角。

顺便说一句,目前的售价是“AI尼克尔24毫米F2.8S”采用新开发的多层镀膜SIC(=超级综合涂层),甚至更好的缺失,以改善色彩平衡的更好的镜头它有。“0.3米/1英尺”的聚焦环的性格根本就不是只想说,几乎拿进来,喜悦和自豪,其中镜头能够克服了困扰单镜头反光设计的短距离的像差波动它是刻的。
