尼康:首款尼康标准变焦镜头Zoom-NIKKOR Auto 43 – 86 mm F 3.5

Print Friendly, PDF & Email

Zoom-NIKKOR Auto 的首款国产标准变焦镜头,旨在实现小型化和低价格的实际反射 Zoom-NIKKOR Auto 43 – 86 mm F 3.5

在第二天晚上我们拿起一个标准镜头(“AI Nikkor 50 mm F 2”),所以这次我们使用了“Zoom – 尼克尔汽车43~86 mm F 3.5“我们来看看吧。

Koichi Oshita

1,国内首创标准变焦

Zoom-NIKKOR Auto安装在尼康F 43至86 mm F 3.5上

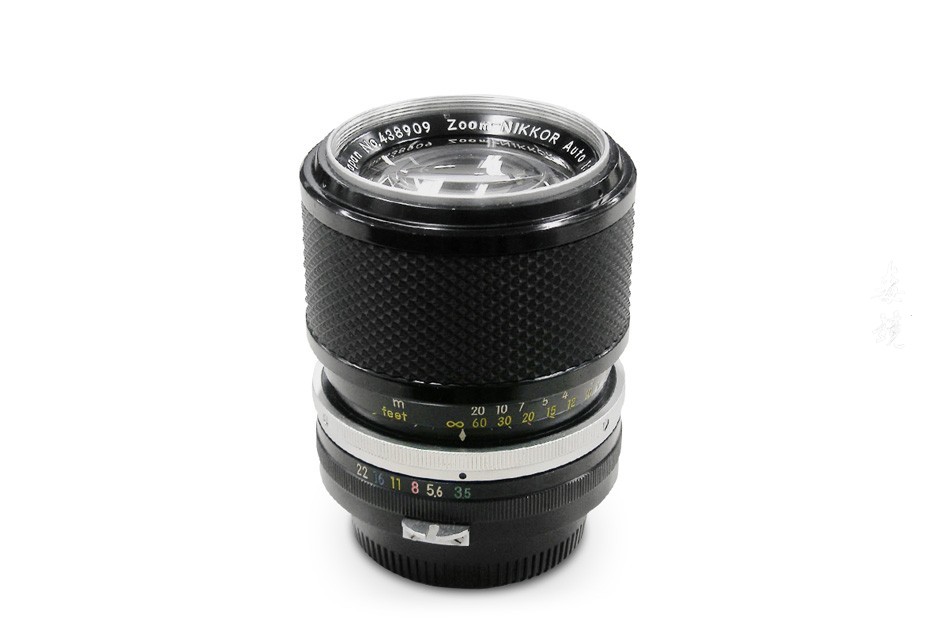

Zoom-NIKKOR Auto 43至86 mm F 3.5

1963年一月份发布这个镜头,为尼克尔镜头“自动尼克尔远摄变焦85〜250毫米F4〜4.5”,两者的“自动尼克尔远摄变焦200〜600毫米F9.5〜10.5”它是继远摄变焦之后的第三款变焦镜头,同时也是国内首款标准变焦镜头。

告诉条件是“在国内第一次”是,你知道如果你是一个知识渊博的读者,“福伦达-Zoomar为1959年的德国福伦达(福伦达)公司的镜头,快门单镜头反光”贝萨马蒂奇(Bessamatic)“ 1:2.8 f = 36 mm …. 82 mm“(Zoomer的Frank G. BACK设计的5组变焦)正在发售。

但是,这种“福伦达-Zoomar”,可能是因为它是太多针对所谓的“大口径F2.8,包括广角35毫米”突破规格,大重,但性能是那些很难说是一个实用水平有。那没问题。1959年是“尼康F”销售今年一年来说,就是在设计时已经被说成是困难的,即使在单镜头反光广角镜头的时间。世界上第一台变焦镜头仍然是“特殊镜头”。

然而,这个“43至86毫米”是“尼克尔-P自动105毫米f / 2.5”远摄镜头(总长度72.7毫米,质量375克,附件尺寸φ52毫米),使小变焦镜头几乎不变。即使距离“Voigtlander-Zoomar”还有四年时间,标准变焦镜头的外观也是一个非常划时代的事件。

2,镜头配置

图1. Zoom-NIKKOR Auto 43 – 86 mm F 3.5镜头横截面

“Zoom – NIKKOR Auto 43 – 86 mm F – 3.5”是一个7组9元素镜头,如<图1>所示。
设计师Takashi Higuchi。它是变焦透镜,其负责在一方面初始尼克尔变焦透镜的开发,出现在纸“8.5〜25厘米F4〜4.5”,“200〜600毫米F9.5〜10.5”的业主,“35〜80毫米视力的F 2.8 – 4“均基于Mr.先生设计。

最初这款镜头是为安装在流行的镜头快门单镜头反光相机“Nico Relex Zoom 35”而开发的。因此,为了使镜头尽可能小且便宜,要注意尽量减少镜头的数量。

变焦的构建,<图1>作为第一组的凸透镜,其用作凹透镜,机械校正方程“3以及用作凸透镜的第三组的第二透镜的作用的组缩放“第二组固定到胶片表面的类型,第一组和第三组向前移动,同时在进行缩放时不同地移动。

第一组和要在第三组中不同的运动需要一个被称为“凸轮”组成,高精度加工是非常在那个时候。用这种透镜固定第二组的目的是使机械结构尽可能简单并减小尺寸和成本。即使是现在,这种3组变焦类型也用于远摄变焦等,但是许多镜头已经改变为所有组都移动的镜头。在没有高速计算机的情况下,当时的设计师在比现在更多的限制下进行设计。

3,描绘镜头

这个镜头有什么描述?

在变焦镜头的情况下,它不仅取决于光圈值,还取决于焦距和拍摄距离,以及镜头性能,因此在有限页面上描绘比使用单焦点镜头更难描述。用“实际印象”这个词用一个词来表达是否恰当?不幸的是,因为它是一个旨在小型化和低价格的镜头,不幸的是我们可以看到这方面在性能上有所牺牲。事实上,当我用远景拍摄照片并用开放光圈分辨功率图时,我对周边光强度的大幅下降和外围分辨率的降低感到惊讶。然而,我走出城镇,我缩小了一点,拍摄也不是那么糟糕。这将是熟练的像差矫正技巧。

<实施例1>在50mm的焦距附近拍摄,但是很好地描绘了近焦点的叶子,并且在保持轮廓的同时轻柔地模糊了远景。这是因为无法校正的彗形像差使模糊平滑。异常不仅是坏的方面。但失真令人不安。广角侧出现大桶形状,长焦侧出现销轴形状,拍摄直线物体时非常显眼。事实上,我在<实例1>中以轻微变焦到<焦距50mm>进行拍摄,实际上,有意使变形不明显。

<实施例2>以86mm的焦距拍摄。该镜头旨在提供焦距为50至70毫米,拍摄距离约为3米的最佳描述。通过变焦改变色差和彗形像差,并通过聚焦大大改变像散。这个<示例2>是在远摄侧的最短距离拍摄的,因此当您仔细观察时,您可以看到周围区域由于散光和彗差造成的图像流。底部的焦点部分的描绘也有点甜蜜。然而,在这样的场景中,缺点不太明显。

<示例3>尝试通过反向环(反向适配器)的“BR-2A环”反向安装镜头进行拍摄。虽然不限于此镜头,但如果标准变焦通过“BR-2A环”以相反方向安装镜头,则可以放大等于或大于1倍的拍摄。不是使用正常描绘,如微Nikkor镜头的镜头的不期望的,因为它能够通过变焦操作,以改变摄像倍率,使用令人惊讶地是有用的。
如上例所示,虽然是旧镜头,但色彩平衡没有问题。然而,它是没有多层衣服的时代的镜头。如果你觉得有点背光,你可以有极端的鬼魂和耀斑。我想安装引擎盖。“HN – 3”符合当前的食物。

放大Nikkor Auto 43至86 mm F 3.5(7组,9件:1963)

丰富多彩的“景深缩放”

这款镜头是一款非常出色的镜头,因为它是当时唯一的标准变焦镜头,包括当时的竞争对手,价格便宜且小巧。后来,这个镜头在1974年11年被多层涂层,并于1976年重新成为一个新的光学系统,拥有8组11个镜头,具有改进的外围性能和周边光强度,以及它受到许多用户的喜爱。和1977年是模型变化的AI系统在今年的“AI尼克尔”,也有人继续生产,直到真正的“尼康F3”和“尼康EM”的时代。

与单焦点镜头或最新变焦镜头相比,它肯定是一种性能稍差的镜头。然而,应该高度重视创建类型“标准变焦镜头”并且通常通知变焦镜头的便利性和乐趣的实现。此外,如果使用得当,则可以获得镜片中不存在的美味描绘的镜片,并且仍然感觉实用价值高。在镜筒中刻在镜筒中的彩色深度刻度是优雅的,是尼克尔着名镜头之一。

标准视觉变焦镜头“35 – 80 mm F 2.8 – 4”

自动尼克尔宽度 – 变焦
1:2.8 f = 3.5 cm至1:4 f = 8.5 cm

尼康F
8.5厘米F 4~25厘米F 4.5 安装自动尼克尔远摄变焦
(由Higuchi先生设计)

安装在尼康F

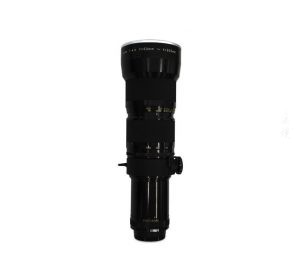

200 mm F 9.5 – 600 mm F 10.5 上的自动尼克尔远摄变焦(Higuchi先生的设计)

实际上Nippon Optics宣布标准变焦镜头是“43至86毫米”并非第一次。1961年,与Reflex-NIKKOR 500毫米F5反射远摄镜头配合使用,“自动尼克尔宽度变焦35 – 80毫米F 2.8 – 4”已经公布。这款变焦镜头采用了“凹凸两组变焦”的新产品,现在世界上首次作为标准广角变焦镜头使用。

当时,樋口先生是,对于“标准变焦”的新的类型,“43〜86毫米”,“3组变焦”型,从被称为“两组变焦”类型“35〜80毫米”的两个透镜类型完全不同的虽然这个镜头虽然刚刚接近结束时才公布,但在大规模生产后最终没有发布。

据我一直认为“照相工业”杂志(照相工业出版)第1961年5月5日公告的文章“透镜配置8组13片,总长95毫米,为90mm最大直径,重量1.1公斤,附件大小φ82mm这是一个巨大的镜头,名为“你好!F值如什么不同,最近的“AF变焦尼克尔28〜80毫米F3.3〜5.6G”(6基团,六(包括一个复合型非球面透镜),总长度72.5毫米,最大直径66.5Mm,质量195克,附件尺寸φ58毫米),你可以看到它的大小和重量。似乎停止生产的部分原因也是这个尺寸和重量。

然而,Higuchi先生的突破性发明“这两组放大”并没有结束。镜头类型,年销售1977年“AI变焦尼克尔35〜70毫米F3.5”,和目前“人工智能自动对焦变焦尼克尔28〜80毫米F3.5〜5.6D <新建>”等。它会不时传递下去。
