尼康FM – 查看部分
DOF及其主要反光镜面机构



文件大小:HTML页面(33k )载入中…

景深(DOF)预览 方便地以杠杆的形式形成,并定位成通过右指或中指轻松协调的激活,该按钮被按下时,“停止”(一个摄影术语意味着关闭透镜中的叶片的虹膜光阑)将镜头转到其光圈。

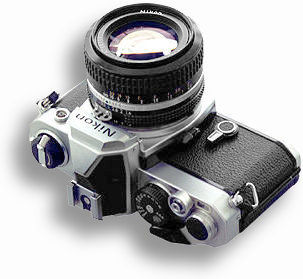

FM 1977.jpg(18k)

然后,摄影师可以在实际照片中确切地看到图像中哪些元素将以锐利的焦点出现,尽管其中一些可能在按下控制杆之前可能出现。这是与机械Nikkormat FT系列的明显偏差,其中DOF预览通过位于相机顶部的按钮。这不是第一个,电子Nikkormat EL系列已经在1972年被采纳了。

当杠杆保持按压时,镜头光圈不会很宽(除非摄影师将镜头设置到最大光圈)自然地,取景器中的图像“变暗”,并且将变得更加如此,因为较小的孔径(即,较大的f /数字)被设置。请注意,您可以获得更小的孔径的更多景深。应该提到,根据任何给定的拍摄情况,通过镜头孔径操纵来选择性地使用景深是相当重要的摄像机操作,因为它经常与实际图片中将会发现的创意效果密切相关。FM的景深预览控制有另一个功能。它用于停止(即,没有全光圈)曝光测量与Nikkor镜头没有AI(自动光圈分度,当镜头将自动设置为最大的光圈,当安装到相机,以尽可能最佳的图像进行查看和聚焦,停止到实际当您将快门释放按钮脱离曝光时)光圈值。当您经常参与创意深度的优先级分配时,这是不可或缺的功能。例如,关闭,肖像摄影。当您经常参与创意深度的优先级分配时,这是不可或缺的功能。例如,关闭,肖像摄影。当您经常参与创意深度的优先级分配时,这是不可或缺的功能。例如,关闭,肖像摄影。

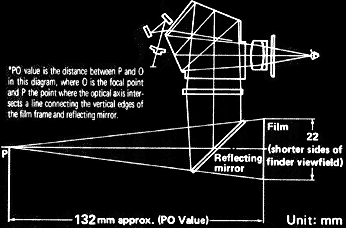

反光镜机构 虽然FM不是市场上最小的单反相机。但在其相对紧凑的身体,它的主要房间内设有一个非常大的反射镜。采用独特的退缩系统,当拍摄照片时,镜子的铰链机构向后移动,然后向上移动,因为镜子本身从光路中跳出。最初在F2上证明的该系统使得FM能够使用具有PO值*(见图)的反射镜,其 大大大于在这样一个紧凑型相机中所期望的。还要注意光圈直读式(ADR)的工作原理。

PO value.gif(11k)

这种超大尺寸的优点是,当摄影师使用长880mm的超长焦镜头或像波纹管和延伸管的高倍率工作时的特写配件时,没有图像切断。镜子运动过程中的噪音和冲击进一步被镜子盒中的空气阻尼器所吸收。当镜子处于翻转位置时,镜子的背部本身被特别处理,以防止从背面产生耀斑形成的反射。

同样应该指出的是,在机动车摄影中,反映了大部分打击电机驱动的惩罚机制。FM的反光镜机构基于可靠的专业F2,具有足够的强度,可以承受高达3.5帧/秒的电动摄影中的苛刻张力。


然而,由于FM省略了所有早期尼康(包括所有Nikkormat)的镜子锁定机制,像6mm f / 5.6和10mm f / 5.6鱼眼Nikkor的一些特殊镜头不能安装在相机机身上。

尼康FM – 其测光

文件大小:HTML页(32k )载入中…

测光

TTL观察的逻辑扩展是TTL测光。几乎所有的现代相机现在都采用这种原理在各自的计量系统中,它们只是因复杂性和使用的方法而不同,这也适用于测距相机(Asahi Pentax率先推出了这项技术,但是Topcon是率先推出商业模式的产品)。不仅可以使摄影师免于在某些复杂的照明条件下用外部手持式仪表进行复杂的曝光计算。随着曝光指示灯在取景器内容易看到,您可以在拍摄照片时轻松获取相关的基本关键曝光信息。尼康FM的内置仪表由位于取景器目镜附近的一对镓光电二极管驱动,

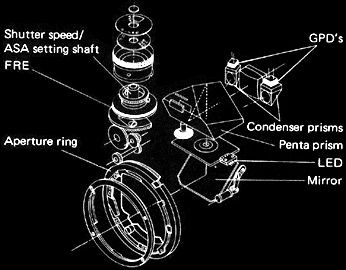

Optical / Mechanism.gif(17K)

仪表在整个取景器屏幕上读取通过镜头的光强度,其灵敏度(60%)集中在屏幕上列出的中心区域(12mm)上(平衡40%在整个相框上共享,该是60/40计量组合术语的来源 – 几乎所有手动对焦计量尼康机构采用的标准计量模式(早期使用的平均仪表数量少,75/25或80/20组合的变化),直到1983年尼康FA的多段测量仪器革命性计量方法的到来)。



这种曝光测量方法已被证明是在日常拍摄情况下实现正确曝光的最有效方法。计量系统与电子EL系列摄像机非常相似,多年来,SL系列自动化系统在电脑电路初期测试和磨光过程很多。采用了一些尼康开发的固态设备,如GPD光电传感器,尼康功能电阻元件(FRE)和单片IC,所有这些都有助于FM的紧凑性和重量减轻,以及处理相当广泛的从EV 1到EV18的亮度级别。




此外,无论测光是全光圈还是停止,您都可以在取景器内部拥有所有基本曝光信息。曝光指示器是五个组合LED显示屏的形式,其亮起以指示精确的过度曝光或曝光不足或正确曝光。

还显示所选的快门速度,以及设置的光圈(在使用Al设备的Nikkor镜头的情况下)。可以通过移动胶片提前杆来打开电表,这样可以发现红点; 可以通过将杆全部按压与身体一起关闭。

LED显示屏和ADR设备

FM曝光读数设备(五组合LED显示屏)的主要优点是即使在超亮或超亮的光线下也能清晰易读,更传统的针式定位或匹配 – 对手会发现很难平等。

LED display.jpg(11k)

取景器内有三个曝光指示:过度曝光为‘ ‘,正确曝光为‘ ‘,曝光 不足为‘ – ‘ 。使用相应的LED,当仪表打开时,至少有一个亮起。没有关闭取景器,您只需调整快门速度或镜头光圈,直到所需的LED组合亮起。

快门速度设置显示在观看屏幕的左侧。使用具有AI功能的Nikkor镜头,所选光圈也可以通过FM的孔径直读或ADR窗口显示; 它出现在屏幕的正上方。

尼康FM – 其计量第二部分

文件大小:HTML页面(38k )载入中…

中央重点测光

由于采用了尼康的中央重点测光系统,FM确保摄影师可靠的TTL曝光控制。在这个系统中,取景器屏幕的中心直径为12mm的区域在读数中的重量约为60%,其中40%的周边区域。换句话说,仪表观察整个视野的亮度,但将其灵敏度集中在屏幕的中心,因为这是绝大多数照片的主要对象通常定位的位置。


这种特殊设计可以最大程度地减少仪表被图中其他地方明亮或更暗的区域误导的可能性。结果是均衡的曝光,无论拍摄对象接近或距离多远以及相机是垂直还是水平。另一个优点是计量系统总是能够使用任何焦距的镜头产生相当不错的“安全”效果,原因是很难与现代单反相机的真棒计量功能进行比较,但它应该足以应对大多数情况。

FRE和单片IC 纳入FM计量系统的功能电阻元件是尼康自己开发的。由硬质玻璃底板上的超精密金属薄膜电阻组成,可以向仪表传送关于在相机中装载的胶片设置的ASA胶片速度的精确信息,选择的镜头光圈和快门速度使用。几乎不受温度和湿度变化的影响(但不是跌落试验…),这一重要组成部分通过在其连接水龙头和无噪音的刷子中使用金合金和其他贵金属而变得非常耐用。


像FRE一样,计量系统中使用的IC(集成电路)也是尼康开发的。它不仅仅是一个匹配的头,只有2mm x 3mm的面积,还包含大约170个电子部件,包括双极晶体管和MOS FET(金属氧化物半导体场效应晶体管)。

随着GPD和FRE,这款具有整体结构的IC有助于使FM成为一款紧凑,轻便但真正高性能的摄像机。

FRE F3.jpg

在很难说明FRE如何看起来像灰度的情况下,我错过了几个机会,FM被送进来进行维修。无论如何,只是为了帮助您了解FRE的外观,我拍了一张尼康F3的FRE的照片,并向您展示。



GPD光传感器

FM的计量系统使用两个GPD,它们对我的红外线几乎不敏感,其光谱灵敏度与人眼的灵敏度非常接近,因为它的光传感器。使用这些元件可以使FM的仪表立即响应EV 1到EV 18的变化。因此,摄影师可以从明亮的角度转向昏暗的拍摄,或者在两者之间的任何地方,然后再次回到一致的风险。
Mtering Circuit.jpg(5k)

ASA胶片速度

ASA胶片速度选择器与快门速度拨盘方便定位同轴。ASA范围本身为12到3200,在紧凑型35mm单反相机中慷慨

(FM2n已经提高到了6,400)。为了方便起见,ASA拨号盘具有中间ASA设置的标记,例如64,80,125和160.另一方面,选择器滚动可滑动操作; 提供安全锁以防止ASA设置中的意外更改。



尼康FM – 快门机构

文件大小:HTML页面(33k )载入中…

Copal方形快门

尼康FM的快门机构的核心是紧凑型全金属Copal Square S焦平面快门,不仅以可靠性和耐用性而闻名(Nikkormat FT3和EL2也使用了复合快门,但是看起来不一样,任何人可以说出差异吗?快门帘(前面有五个叶片,后面三个)沿垂直方向穿过胶片门,而不是水平(如传统焦平面百叶窗的情况),并且仅覆盖24mm而不是36mm的距离。

Copal Shutter.jpg(11k)

因此,快门行驶时间只能保持在大约7毫秒,从而使FM能够以高达1/125秒的速度与电子闪光灯完全同步,但对于今天的标准来说,可能不会太令人印象深刻,但在那些时代,最快的35mm单反相机摄影。

相对:Copal方形快门用于电子 尼康EL2和机械 Nikkormat FT3



这使得相机能够承受同步拍摄的要求,并且由高环境照明(非常强光源)引起的幽灵图像风险相当低。使用金属可确保在常规和电机驱动模式下持续可靠的快门操作。另一方面,噪声和冲击通过结合到制动系统的快门机构和使用空气阻尼的反射镜而被很好地抑制。总共有11个快门速度可以从1到1/1000秒; B设置用于超长曝光。

快门释放操作

原始FM在快门释放按钮周围有一个模式选择器(如尼康F2的快门释放锁)。而当MD12可用时,FM的更高版本会删除此功能。


对于第一个版本,模式选择器中有两种模式:通过相机机身的快门释放按钮和胶片推进杆,以及通过MD-11 / MD12电机驱动单元的触发按钮进行电机驱动。



事实上,这个功能可以帮助您确定使用市场中的FM机身版本的粗略时间 – 以前的MD12或更早版本。FM的快门释放按钮本身定位为自然和无限制的手指接触,以及与胶片推进杆的协调操作。总快门释放行程为2.7mm,包括0.9mm的安全距离,这通过快门释放手指护罩有效地保证; 这有助于防止意外触发。此外,该按钮是螺纹接受尼康和ISO型电缆释放,包括AR系列,如AR-2和AR-3,这对于关键拍摄或超长曝光特别有用

*注意:(仅适用于早期版本)FM的快门释放模式选择器,兼作手指护罩。这种点击停止的安全锁定选择器滚动,可以从常规到电机驱动操作正常快速切换,反之亦然; 它是彩色编码的(常规操作的黑色索引,电机驱动的红色),以增加方便。请注意,在电机驱动位置,选择器有效地锁定常规快门释放操作,并且当电机驱动单元未连接到相机时可用于此目的。

快门速度选择


快门速拨是双重功能的环。它作为快门速度选择器环以及胶片速度选择转盘。FM的快门速度选择器被点击停止并滚动以确定和容易的操纵。表盘的表面刻有11个快门速度设置:1秒1秒; 2,4,8,15,30,60,125,250,500和1000,分数值为1/2至1/1000秒; B也被雕刻。所有这些指示以白色显示,除了125 为红色,表示可用于闪光同步的最大速度。



自拍定时器

这是一个杠杆的形状,可以在有意延迟高达约10秒钟之后使其快门跳闸。要使用自拍定时器,请推进胶片,通过设置光圈和快门速度控制来确定正确的曝光,然后将其远离景深预览杆的方式旋转至远距离。当按下快门释放按钮时,自拍会开始。
杠杆的一个独特之处在于它的设置是“取消”两种方式。如果杠杆被锁定并且快门释放按钮尚未被按下,则可以根据需要被转回,然后可以恢复正常的触发操作。另一方面,如果快门释放按钮已经被按下,则只能简单地将自拍定时器的设置取消; 此操作将完成快门释放。除了通常的角色,使摄影师能够拍摄自画像或加入组合拍摄,自拍还具有另一个优点:当它被压倒的时刻,镜子立即上升,从而确保任何可能的相机大约10秒钟之后,快门开始振动就会消失。

对于关键的特写摄影,销售定时器与三脚架(具有锁定功能的电缆释放)相结合在防止振动方面特别有用,为什么?因为可以补偿EL系列中可用的镜面锁定功能。尼康设计了FM / FE / FA系列翻转镜向上第一当它被激活,从而,将会有NO 反射镜机构包括,ONLY快门将打开,并且在图像捕获过程接近。


这将振动降低到绝对最小水平。如果目镜后面有一个强光源,请注意,因为GPD光电传感器位于目镜附近,可能会受到影响,影响光线读数,只要用手遮住目镜即可。

PDF 有关协调镜面,隔膜和快门操作的动作和延时顺序的详细技术说明。很难放入HTML格式,如果您有兴趣,PDF格式可以下载(信用Shriro技术服务团队)。

尼康FM – 电影传输机制和闪光摄影

文件大小:HTML页面(45k )载入中…

电影运输

电影传输系统不仅可以满足手动胶片提前的要求,而且可以承受每秒高达3.5帧的连续电动拍摄的惩罚,以及在任一模式下提供有意,准确的双重或多重曝光操作。FM / FE的电影平面度和正片电影旅行具有如此低的扭矩,比以前的Nikkormat大大改善,甚至可以比尼康F2更平滑(但不是F3,F3的电影提前行动是迄今为止最令人印象深刻的手动聚焦尼康)。甚至有一个精确定位的胶片平面指示器,胶片提前机构耦合的帧计数器,

绝对的电影平面度和积极的,确定的电影旅行对于画面锐度至关重要; FM有一个特殊的七点系统。 相机背面背面的胶片盒稳定器()防止磁带盒摆动,确保胶片定位正确。

Film Back Illus.jpg(8k) 相机Bakviewillus.jpg(12k)

然后可以将电影片头拉出并送入胶片收卷卷轴(),而由耐用材料制成的两组链轮()与胶片两侧的链轮孔或穿孔相接触。卷取卷轴本身具有三个槽,其中任何一个可用于容易的胶片引导件插入; 它将薄膜乳液侧向卷绕,以有效地消除其在乳液侧卷曲的自然倾向。

随着电影的进步,它在一对精确的地面轨道()上移动,保持其完美的直线; 通过旋转的辊式薄膜导向销(确保光滑的运行,以消除由于摩擦在其行进时可能引起的对膜的任何损坏以及相机背面的胶卷辊()。最后,大胶片压板()也在相机背面的背面,保持胶片完美平坦的关键区域横过胶片门

解释...(10k) 铁路导轨

胶片推杆

芯片胶片传送系统具有由胶片推进杆操作的胶片前进机构。大多数尼康相机使用非导热塑料作为胶片推杆。球轴承有助于平滑度,结合双轴绕组机构,给予杠杆超低扭矩,以保持恒定和平稳的运行。

尼康标准30°对角位置到135度的完成行程 – 但是与F3一样,短距离的倍数是不可能的。由于该杆还可用作FM的快门释放锁 – 与FE / FE2 / FM2和FA一样,FM的这个位置会发现一个红点,表示相机的仪表已打开; 当杠杆被压回到位时,仪表自动关闭。


换句话说,胶片提前杆也可以作为FM的开/关开关的两倍。135度本身完成的行程是紧凑型35mm单反相机中最短的,同时旋转快门机构,使帧计数器精确地前进一帧,并释放相机的快门释放,从而准备好相机以进行下一次曝光。

电影平面指示器 这是相机系统的现代近距离功能的几乎不被使用的功能。但由于它可能是有用的,即使目前的F5仍然提供给它参考。那些近距离或复制摄影不如今天那样优越的时候,人们使用它来精确测量胶片到镜头安装法兰上的关键拍摄情况,例如特写摄影或复制再现,确切的对象经常要测量到薄膜平面距离以确定准确的再现比例。因此,FM设置有薄膜平面指示器; 位于胶片倒带旋钮底部右侧的指示标​​记正好位于胶片平面中:距镜头安装法兰前表面46.5mm。

电影倒带(1),(2),(3)按下相机主体底座上的倒带按钮将使胶片前进机构脱开,以便通过倒带旋钮的可折叠曲柄将胶卷倒回。

Step1.jpg Step2.jpg Step3.jpg

旋转方向由刻在旋钮上的白色箭头表示。请注意,倒带旋钮有另一个功能; 其相邻的安全锁按逆时针方向旋转,以使手柄被拉起,相机背部打开。

相机背部本身是铰接的,开放式的,当机会要求时,可以轻松地从身体脱离。早期的Nikkormat没有提供这个,因为没有为他们设计的数据库。尼康FM使用单独的数据,因为没有 为直接通信提供的数据后端接点

帧计数器

这是附加类型,并直接耦合到胶片提前机构。随着电影提前杆的每个行程,计数器进行一个毕业以显示确切的帧数。0到36的每秒第二帧提供数字,0,20和36,以
红色显示。在倒带操作期间计数器不起作用,通过提起胶片倒带旋钮打开铰链式相机背面时,自动复位到S(0之前的两帧)。

注意
在双重或多次曝光操作期间,计数器的数字指示不会改变,方便参考点 我已经写了一个部分来解释机制如何自动重启计数器,一旦打开背面,Err ..太大的网站,不记得在哪里有主机,希望你没有看到这部分,哈!

多重曝光操作

尼康FM的多重曝光操作比以前的尼康镜头都有很大的改进,其中包括尼康的机械或电子版本以及Nikon F和F2的早期专业机构。




事实上,它在这方面比许多比赛擅长 – 但尼康FM后的型号比FM更方便,通过将杠杆放在胶片前进杆旁边,允许更积极的单手操作。

然而,早期的尼康相机在本节非常薄弱。虽然改善了,但FM的双重或多重曝光操作仍然需要使用两只手来操作,这没有那么糟糕,但是当与电机驱动器配合使用时真的很困难。那么这是比以前的模型有所改进,但是如果你很笨,还是会有一些缺点。一年后推出的尼康FE修补了(– 除了FM之外的其他型号的新位置),从那以后,尼康F4,那个方便的位置还没有改变。

无论如何,您必须赞赏尼康的工程师的创新努力,它的工作完美无虞(如果您不投诉太多),多曝光机构本身有一个改进的设计,确保绝对没有帧移动,无论在任何一个框架上有多少曝光。通过按下相机的五棱镜(箭头)外壳的按钮,摄影师可以进行双重或多次曝光摄影,带或不带电机驱动(MD-11 / MD-12),并实现100%准确的注册。这是我毫无疑问的一个领域。

闪光灯/闪光灯组件

相机的顶部是配件鞋(更普遍地称为“热靴”)的地方。但与一年后推出的FE不同,尼康FM从未升级过,具有闪光灯取景器准备灯功能,与不具有此类目的的辅助终端的配件鞋相区别。大多数尼康制造的闪光灯(他们称之为“快门灯”),无论是为尼康F制造的,F2或F3系列单反相机拥有专有附件鞋,仍然可以通过闪光灯耦合器或电线/电缆找到方法,以适应尼康FM闪光摄影。热靴是标准的ISO型,因此理论上您甚至可以利用当今的现代AF闪光灯(有些尼康AF快门只有AF / TTL但不提供手动或自动设置)。

更多信息:尼康SB-1至SB-21闪光灯/闪光灯)

早期的Nikkormat身体和较早的Nikon F2可以使用可以附着到目镜的便携式附件“ SF-1先导灯 ”,以实现此功能




我不太清楚SF-1是否可以与Nikon FM一起使用,如果您有任何与此相关的知识,请使用留言板发布您的发现。


对于旧的电缆闪光灯,您仍然可以使用PC端子来跳过闪光灯。终端也可以用于简单的多重闪存设置,也可以使用它来插拔从设备。在使用MF-12 Databack的情况下,必须将电缆插入端子才能正常工作。(注意:尼康FM只能使用旧的电缆MF-12数据卡,较新的MF-16不可用)。

当然,您也可以使用尼康FM与任何旧的闪光灯泡。以下是提供参考的表格:

快门速度

1/4000

1/2000

1/1000

1/500

1/250

1/125

1/60

1/30 – 1秒

电子闪光灯



















M,FP和MF闪光灯
