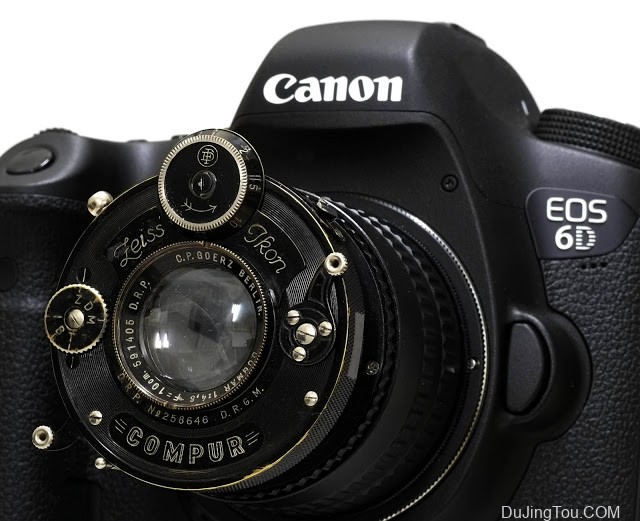

GOERZ BERLIN多普尔-Anastigmat CELOR 130mm F4.8和DOGMAR 100mm F4.5 Goerz多普尔-Anastigmat
Serol / Dogmer

Emil von Hoegh [1865–1915]设计了著名的球Dagor,并成为Goerz的首席设计师,比Dagor还要亮,并且用于室内摄影和人像摄影,因此我们开始设计大直径的双anastig反对的集市。霍格(Hoegh)在光学单元中引入了一种称为“空气透镜”的创新思想,并开发了一种具有增强的球面像差校正能力的新型透镜。1899年,多普尔-Anastigmat系列IB(多普尔-Anastigmat系列IB)以名字的名字被散发到世界各地。 。当时该镜头对于大幅面拍摄镜头已达到F4.5的极高光圈率。IB系列由公司的W.Zschokke等人于1904年进行了重新设计,以取代Celor和Artar ,并在1913年进行了重新设计,对Dogmar进行了增强的昏迷校正。)戈尔兹的大直径带空气镜的播音员集市


Luft Linsen是为使镜头更明亮而引入的设计技术之一,在玻璃之间提供了狭窄的空气层,并创建了应该为空的空间的折射率,通过将其模拟为1的镜头,可以得出设计自由,可有效校正球差。这种技术在1953年出现的Summicron M(Leitz)的采用下广为人知,并被后来日本制造的大直径镜片积极采用。空气镜片本身的想法出现在19世纪末,自学镜片设计技术的埃米尔·冯·霍格(Emil von Hoegh)也开发了大口径Anastigmat系列IB F4.5。在反复试验过程中达到极限[ Pat.DE 109283(1898)]。由Hoegh设计的IB系列由公司的Walther Zschokke和Franz Urban(F. Aban)在1903年进行了重新设计,而在凸透镜中使用的昂贵的钡冠玻璃在1903年经过了低成本气泡的重新设计,由硅酸盐冠玻璃代替,其具有较低的透光率(美国专利745550)。这时,镜头名称更改为Celor,并于1904年重新发布。Zschokke继续改进Celor,并成功纠正了困难的帧,并于1913年发布了后继产品Dogmar F4.5。

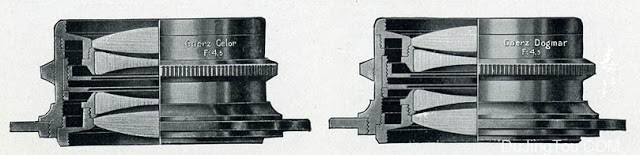

下图是1904年发布的Celor F4.5和1913年发布的Dogmar F4.5作为后继镜头的横截面图。设置在凸透镜和凹透镜之间的窄间隙是空气透镜。乍一看,Celor和Dogmar似乎具有相同的配置,但是在Celor中,前组和后组的光学单元在光圈周围是完全对称的,而在Dogmar中,前组的屈光力稍微向后移动组的对称性。

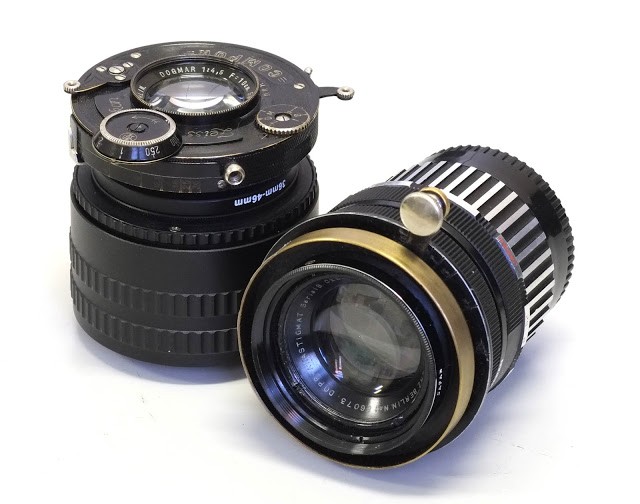

GOERZ BERLIN Doppel-Anastigmat CELOR 130mm F4.8 and DOGMAR 100mm F4.5高兹柏林 大画幅镜头测试及样片
Celor F4.5(左)和Dogmar F4.5(右)的配置图(引用自Goerz American Opt。Co. 1915目录)

Celor的设计方法非常简单。首先,在正凸透镜和负凹透镜之间布置有狭窄的空气层,并给出这些光学单元的外壳的曲率,以使像散变为零。接下来,通过使凸透镜的玻璃折射率大于凹透镜的玻璃折射率,前组和后组中的光学单元具有与新消色差透镜相同的效果,并且校正了轴向色差。以这种方式形成的一对光学单元以其间的光阑对称地布置,并且畸变,倍率色差和彗差(子午分量)被自动校正。然而,当光学单元具有空气层时,矢状彗形像差不能被校正。最后,通过利用空气透镜的发散作用来校正球面像差。通过调整空气透镜的形状并寻找使球差最小的最佳解决方案,可以增加透镜的直径。该设计的最大优点是它具有新型消色差透镜的作用,同时可以轻松校正球差。空气透镜的引入使得选择玻璃材料时原本难以依靠的事情成为可能。
Celor是一种高性能镜头,可以通过简单的配置合理地校正各种像差,但是它不适合用于风景摄影,因为它是远距离拍摄时会明显出现的镜架,并且不如公司的Dagor通用。 。针对这一问题,Zschokke发现可以通过将前组中的正透镜的屈光力稍微移到后组中的正透镜来抑制昏迷,并成功地进一步改进和普及了Celer。 ,新镜头Dogmar F4.5已完成。
尽管它是从IB系列开始并随着Dogmar的出现达到像差完成水平的Celor / Dogmar型镜头,但引入的空气镜头在空气和玻璃之间具有八个界面,这对于这个时代的镜头来说是很多就层次描述能力而言,它不如公司的Dagor好。在没有建立镀膜技术的时代,减少边界面的数量在镜头设计中非常重要,并且在每个边界面产生的内部反射光的累积是诸如对比度,颜色显影和清晰度之类的层次描述。对电源有巨大的影响。Dogmar的发展已经超过30年,涂层技术的广泛应用解决了这一问题。如果在制造Dogmar的日子里有镀膜技术,Goerz的旗舰镜头座可能已被Dagor的Dogmar取代。
