两个黄铜镜片就好像是蒸汽机车的一部分一样。这些是1893年德国帝国的Goerz公司在Dooppel Anastigmat Series IIIDagor(达哥尔)以秘鲁阿那斯蒂格默特系列III的名义推出,成为了创纪录的热门商品。至今为止生产了数十万个,被称为史上最成功的镜头之一。自Dagor登场以来,照相用镜头的历史进入了真正的阿纳斯蒂格马特时代

象征着安那斯蒂格马特时代的开幕
盖尔茨公司的杰作镜头

由于封住了高难度的散光(阿斯蒂格玛/Asstigmat),以前将最终实现了对所有5像差的修正的高级镜头分类称为Anastigmat。包括现代镜头在内,19世纪以后出现的摄影用镜头,几乎全部都是Anstigmart。作为这种镜头在黎明期登场的有1890年Carl Zeiss的Rudolph(鲁道夫)设计的Protor(专业人士)和1893年英国Cooke的Taylor(泰勒)设计的Tripplet(三重奏)等。其中最受欢迎的是Anstigmart于1893年发售的DAGOR(DoppelAnastigmatGOeR是z的略)。Dagor登场后立刻就博得了人气,以向军队交纳为中心,创下了4年内卖出3万本的令人难以置信的记录。Goerz公司在Dagor的热卖中急速成长,1889年仅有25名员工,1901年增加到1000名,1914年增加到3000名,在第一次世界大战中突破12000名。设计镜片的是旧丹麦贵族出身,27岁的数学家Emil von Hoegh1865–1915]的人物。Hoegh通过自学掌握了镜头的设计方法,于1892年设计出了一种新型镜头(Dagor),可以完全修正Sidel的5像差。他把这个想法卖给了大公司的Carl Zeiss,但因为没有人理睬,所以这次把它卖给了创业第六年的Goerz公司。该公司的创立者Carl Paul Goerz(卡尔・保罗・盖尔茨)在测试Hoegh的试制镜头时发现其性能很高,因此马上取得了镜头的专利[3]是被提拔为不久前去世的设计主任Carl Moser的后任。有很强的洞察力。当时的Goerz公司致力于前任Moser设计的Link Ios Cop的制作。但是,Linker Io scale是自古以来rapit Recording线性透镜的复制品,因为达摩年公司、舒坦海尔公司、福克特雷德公司等将先行商品送出了世界,所以缺乏使后发的Goerz公司占优势的要素。就在这时,Moser去世了,伴随着新型镜头创意而来的Hoegh的加入、Dagor创纪录的大热等命运般的事件接连发生,Goerz公司的事业规模急速扩大,成长为德国最大的光学机器制造商。

参考资料
[1]AHistory of the Photographic Lens(照片镜头的历史),Kingslake著
[2]2012年1月1张
[3]Dagor的美国专利:Patent DE 74437(1892),U.S.Patent 528155(1894) Emil Von Hoegh, Carl Paul Goerz
[4]透镜设计的全部辻定彦著电波报社

GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片

Dagor光学系统(1892)Emil Von Hoegh)。设计构成为2组6张对称型,左半部分为前半组,右半部分为后组(照相机侧)。由于空气和玻璃的境界面只有4面这样特殊的构成,内面反射光的积蓄很难发生,甚至连hello和格子等也几乎不出现,作为战前的非覆盖透镜实现了出众的高对比度性能

★多宝阿那斯蒂格玛
多佩尔是相当于德语的双倍语。Dagor的透镜结构如上图所示,意味着夹着中央的光圈羽具有对称的构造。这种对称型镜头具有帧像差(M分量)、倍率色差、失真像差自动消失的优势。在没有计算机设计法的时代,利用这个性质是有效的设计手段之一。在安斯蒂格马特登场之前风靡一时的福克特莱达公司的拉皮特•安迪奇磁悬浮也是具有对称构造的镜头,Dagor被认为是这个镜头的发展型。他热衷于设计一个对称的镜头Hypergon(超大型汽车)货币Dooppel Anastigmat Series IB(Cell的原型)等镜头构成也很明显
在Kingslake的著作中,Dagor的设计程序的一部分都有记载,可以再次确认Dagor是攻略了“赛德尔的5像差”全部的Anstigmart。概括设计方法,首先准备按正负正顺序配置的3个贴合透镜,将其最外层的曲率半径给予非点像差为0。接着,利用内部的两张粘贴面中的一个来修正球面像差,用剩下的一个面来修正像面曲率。准备2套这样可以的贴合透镜,夹着光圈羽对称配置,从而自动消除残留的像差(像差、倍率色差、失真像差)。从像差表来看,球面像差、轴上色差、倍率色差的校正效果非常好散光、歪曲、帧像差的修正水平也很好。中心分辨率和对比度非常高即使扩大视场角也能获得良好的画质等,除去口径比不明亮之外,可以看出它是在像差上几乎没有缺点的优秀镜头(文献[4])。

GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片

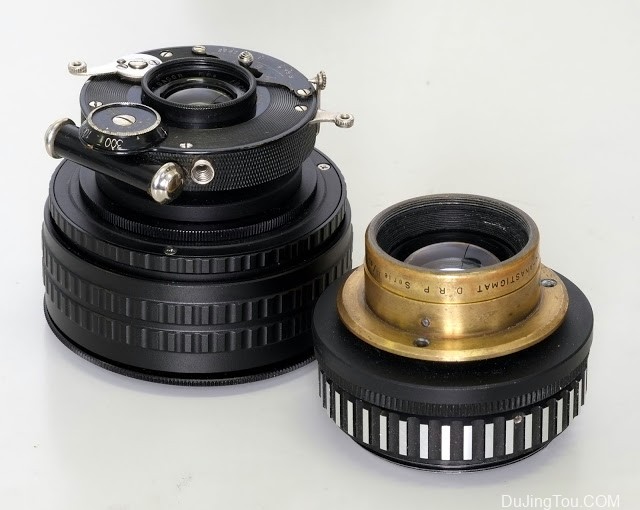

oppel Anastigmat Series III 120mm F6.8(推荐图像格式3.5×4.5 inch):黄铜的巴雷尔透镜,滤光器直径28mm,光圈叶片10张,光圈值F6.8-F32,光学系统2组6张,从序列号到透镜的制造是19世纪末(1896-1899年左右)。这是稀有价值很高的初期镜头。这个时候的镜头还没有刻上Dagor的名字。镜头名改为Dagor是从1904年开始的。将市售部件的各种组合安装部转换成M42螺丝
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Dagor90mm F6.8(推荐图像格式3x3inch):搭载二聚二合一型快门,滤光器直径20mm左右,光圈羽毛10张,光圈值F6.8-F32,光学系2组6张,从序列号可以看出镜片的制造年是1915-1918年左右(第一次世界大战中)

产品阵容
Dagor于1892年开发,翌年1893年以Dooppel Anastigmat Series III的名字登场。发售当初口径比为F7.7,之后焦点距离12英寸以下的机型全部变更为F6.8,名称也从1904年变更为Dagor。镜头以向军队缴纳为中心畅销,发售4年3万个,累计出货数10万个。Dagor的设计具有从广角到超远摄的所有焦距都能对应的万能性,1913年Goerz公司的商品目录上刊登了19个焦距不同的产品阵容。其中,广角镜头的焦距是1/8英寸(约4cm)、2/8英寸(约6cm)、3英寸(约7.5cm)、3/2英寸(约9cm)这4个产品主要作为面向立体声相机的产品供应。面向大尺寸照相机提供一般摄影用镜头的模型是焦距43/4英寸(约12cm)、6英寸(约15cm)、7英寸(约18cm)、81/4英寸(约21cm)、91/2英寸(约24cm)、103/4英寸(约27cm)、12英寸(约30cm)、14英寸(约35cm)F7.7、161/2英寸(约42厘米)F7.7、19英寸(约42厘米)约48cm)F7.7、24英寸(61cm)F7.7、30英寸(76cm)F7.7、35英寸(约89cm)F7.7的13种。另外,还提供了面向Kodak等小型照相机的焦距5英寸(13cm)和61/2英寸(约16.5cm)两种。但是,焦点距离为78mm、80mm、83mm等商品目录中没有记载的个体也有很多。焦距规格不彻底是因为在组装光学系统之前不知道焦距会变成什么样,Goerz公司对组装了镜头并达到一定性能基准的产品批次重新测量了一个一个的焦距,将其结果作为产品的规格显示在镜头上写着。另外,面向立体声相机提供的4个广角产品也于1921年由Goerz公司发售了被称为Roll-Tenax的滚筒胶卷式中判相机,因此作为一般摄影用镜头被提供。

★️坠落前天375119

焦点距离90mm的Dagor于2012年11月通过易趣从美国加利福尼亚的个人出品人“Brack2”中标购买。这位卖主的销售成绩为2737件,中标者评价为100%,甚至没有中立的评价,是个好成绩者。处理的商品几乎都是照相器材。商品的解说是“4x4inch的板上搭载的小飞碟。焦距为3和1/2英寸,光圈值为F6.8。是大的状态。玻璃完全清除,没有伤口和擦伤。快门以所有速度正常运转,没有死机。但是,可能会有一些慢速度。是只偶尔出现在市场上的非常好的镜头。如果商品和这个记述不一样的话,在收到后14天以内就完全退款。”这样的事。商品以85美元开始出售,包括我在内共有6人投标。最大价格设定为233美元,用自动投标软件进行了snipe招标,结果以201美元(含运费总额为218美元)成为了我的东西。收到的商品无论是外观还是玻璃,经过几年的考虑都是非常好的状态,通过强光的话可以看到2~3个极轻的斑点状的鲑鱼。因为Dagor的价格领导的相机伙伴以250美元(含运费)卖出了长焦点的东西,所以这附近是二手行情吧。但是,焦距90mm的模型是珍品,以这个价格买到是幸运的。

接着焦距120mm的Dagor在2012年11月从老镜头爱好者L51那里借来。L51先生当初推荐的是另一种可以让我欣赏到脱离尘世的镜头。对于这次借的Dagor,她说“拍得太好了,可能会失望(笑)”。和所持的镜头一样,对拍照的价值感也和普通人一样。

GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片

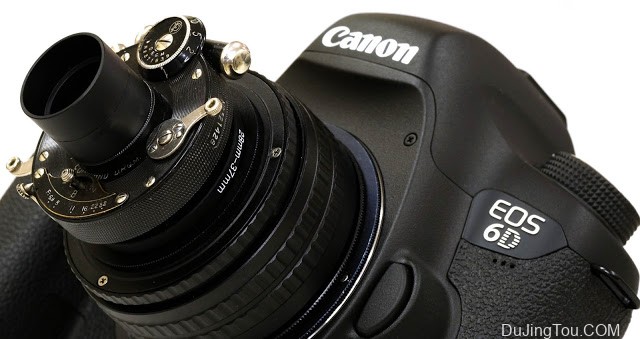

焦距120mm的Dagor由于法兰较长,将宏扩展管连接到螺旋管上
★DAGOR90mm的食物问题

这次得到的两个Dagor是没有在玻璃面上涂上涂层的无涂层镜片,拍摄时必须安装帽子。因为Dagor 120mm的滤色镜直径为28mm,所以可以通过步进补模安装市售的遮光罩,但是Dagor 90mm的滤色镜直径为20mm左右的特殊直径,所以别说市售的遮光罩和透镜盖了,就连步进补都不能安装。因此,决定使用北方屋以880日元销售的艾尔默专用特制微金属食品(滤镜直径19mm)。用夹子夹住夹子的部分。聚乙烯板的末端瞬间用强力粘合剂固定。这里使用的聚乙烯版是用于商品包装的。顺便说一下,透明文件夹的聚乙烯材料厚度不够。

GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
北方屋的埃尔默50mm专用微金属遮光罩(滤光镜直径19mm)。像箭头一样将聚乙烯板细长地缠绕末端用瞬间合作粘合剂固定。就这样可与Dagor90mm的滤波器直径(恐怕20mm直径)完全吻合
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
将罩盖重叠在两层状态下的安装示例(照片・左)和重叠三层的安装示例(照片・中央)。把在家庭中心能买到的椅子的脚橡胶(内径21mm)做为帽子(照片·右)

北方屋的食品为了配合焦距50mm的埃尔默,设计了8mm的深度,相对于焦距90mm的Dagor来说长度太短了。因此,决定将该食品重叠使用两层(照片・左)。顺便说一下,即使重叠3层也不会产生裂缝(照片・中央)。是重视设计而设为2段,还是追求光学性能而设为3段,正是烦恼所在。关于镜头盖,市面上贩卖的商品中没有合适尺寸的,所以这里挪用了在家庭中心可以买到的椅子的脚橡胶(内径21mm)(照片·右)。

使用细长的遮光罩来减少空气散乱
像Dagor这样设计中、大金币拍摄用的镜头,拥有比35mm尺寸的镜头更宽的镜像圈。因此,如果安装在具有全尺寸传感器、APS-C传感器等小图像格式的数码单反相机上使用,则无法收纳于摄像传感器的图像光(图像圈的外周部)在镜箱内乱反射,进而内面反射光这样一来,在光学系统内部积累的话,会损害镜头本身的描写力。如果是战前的非镀膜透镜的话,内面反射光的影响就很大,从镜箱和helicode单元的内壁反射出来的光在图像的中央部也会产生严重的火炬块。另外,在有涂层的战后的镜头中,如果通过适配器使用与图像格式不符的规格外的镜头的话,会造成锐度损失。火炬的产生是图像小组的大的中判用镜头,甚至是大判用镜头,非常严重。要维持镜头本来的描写性能,用正规的遮光罩是不够的,必须采取彻底的对策,比如使用细长的遮光罩或在镜头的过滤部安装步进下降环等,以遮断不需要的光(也就是修剪图像圈的周边部分)必须。在Helicoide单元等的内壁上贴上黑色的植毛和毛毡也能得到一定的效果。这次测试的两种Dagor的情况下,焦距90mm的人图像圈比较小,火炬的产生量很少,但是焦距120mm的Dagor让我很烦恼。该镜头最初安装并使用了滤波器直径为55mm的中远摄镜头用金属盖,但在图像中央出现了完美的火炬块,完全无法集中精力拍摄。与店主L51先生商量后,得到了只使用长(深)食品效果很弱,使用细的食物是很重要的这样的建议。于是,我在eBay徘徊,寻找了在市场上能买到的细长的远端食品。但是找不到适合镜片的细长食物。Dagor 120mm需要滤镜直径为28mm左右的罩盖。我在厕所里想着如果弄不到手的话就只能自己做了,但不久就想出了好主意。手上拿的是卫生纸的芯。消除芯内侧的光泽,用黑色涂成细长的帽子。装在镜头上试着拍了一下

★谈谈一谈

因为Dagor是为中、大判摄影而设计的镜头,所以在全尺寸传感器的单反相机或无反光镜机上使用时,需要安装细长的遮光罩,并实施彻底的防晕对策。把不需要的光好好地切割了的Dagor对比度和锐度高(贵),发色也良好,发挥对现代的照片摄影也充分通用的优秀的描写性能。
Dagor明示了“Anstigmart”,是对用户保证所有像差都在高水平修正的镜头。实际试着使用镜片的话,从开放开始就完全抑制了Hello和色差,可以得到清爽的nuke好的像。帧和散光也很好地被抑制,是全尺寸格式的照相机的不完全的评价,不过,画质到四个角落均一,像面弯曲和歪曲也完全不显眼。解像能力也达到了足够的水平。但是,因为拍得太清楚了,所以最好不要期待线条的细致描写。这次得到的两个Dagor是没有在玻璃面上涂层的无涂层镜片。因此对逆光很弱,摄影条件变得严格的话就会产生火炬,发色也会呈现出淡淡的柔和感,但是由于是2组构成的特殊设计和空气边界面之间的分离,抑制了内面反射光的过度积累,作为这个时代的非外套镜片来说是非常罕见的可以说是实现了高对比度。后模糊有点硬,有时会哗哗地吵闹,近距离摄影时也有2线模糊的倾向,不过,图像很整齐,看不到葡萄糖模糊和放射模糊。发色大致正常。如果使曝光量下降,提高颜色浓度的话,只有红色会显得异常显眼。除了口径比F6.8稍暗之外没有大的缺点,是120年前设计的镜头所无法想象的出色描写力。
比较两个镜头的话,关于灰度描写,焦距90mm的Dagor比较有稳定感,对比度和锐度比较高。与此相对,焦距120mm的Dagor与90mm的模型相比,有点柔和,发色也比较淡,逆光时会带有治愈系的性格。描写力容易被摄影条件所左右,如果条件不好的话,拍摄会很激烈,锐度急速下降,对灰度描写没有安定感。在解像力方面,肉眼看不到明显的差别,120mm的模型虽然是大口径的,但是完全没有比90mm的模型差。Dagor的光学设计具有万能性,可以对应从广角到超远射的宽焦距。对于焦距的变化,像差的校正效果可以保持在较高的水平,这是一个优秀的性质。顺便一提,众所周知Dagor相对于光圈的焦点移动是非常大的镜头。即使是在开放的时候聚焦,也会有缩小后焦点偏离的时候。瞄准整发针的时候,将焦点集中在一起是无可非议的。

GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Dagor90mm [email protected](开放)、AWB(无遮光罩摄影):在不安装遮光罩的状态下,在半逆光的条件下进行拍摄,因此出现了火炬,但即使如此,阴影部也有令人吃惊的紧致,可见是非常清晰的镜头。这是一种无法想象是战前非外套的镜片的优秀逆光耐受性。轴上好像有点色差
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Dagor90mm [email protected](开放):以下范例中正确地戴着帽子。90mm的Dagor也能忍受逆光。这种程度的光源根本没有问题
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Dooppel Anastigmat Series III(Dagor)120mm [email protected](AWB):接下来是120mm的Dagor。在光量大的条件下使用的话,对比度容易降低,呈现出柔和的感觉
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
对AR90的稳定描写光的发色条件良好
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Dagor90mm [email protected],AWB:这边也是90mm,比起之前的照片稍微有点柔和
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Dooppel Anastigmat Series III(Dagor)120mm [email protected](AWB):再次是120mm的Dagor。稍微靠下摄影提高了色浓度的话,只有红色的发色会变得格外显眼。这种发色倾向在网络上Dagor的范例中也有出现
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Doppel Anastigmat Series III(Dagor)120mm [email protected](AWB):灰度表现为120mm的Dagor明显更柔和,有着老式镜片般的淡发色倾向
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Dooppel Anastigmat Series III(Dagor)120mm [email protected](AWB):在有名的杂司谷鬼子母神堂的粗点心店购物。手里拿着棉花糖和柠檬,看起来心情很好,是女儿喜欢的地方。后来知道后很吃惊,听说女儿的祖母是这个佛堂的氏子。也就是说继承了氏子的血统
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Dooppel Anastigmat Series III(Dagor)120mm [email protected](AWB):在本作品中,佩戴粗短的帽子进行拍摄。画面中央部出现了一个模糊的喇叭(这个例子还不错)。得知细长食物的效力就在这之后
GOERZ BERLIN, Doppel-Anastigmat DAGOR 90mm F6.8 and 120mm F6.8镜头转接及测试样片
Dooppel Anastigmat Series III(Dagor)120mm [email protected]:如上所述,后模糊会稍硬,根据距离的不同有时会出现2线模糊。这种倾向在焦距90mm的Dagor上也有出现
