尼康:单镜头反光长焦 Nikkor-Q Auto 200 mm F4

单镜头反光长焦
Nikkor-Q Auto 200 mm F4

让我们来看看Nikkor-Q Auto 200mm F4,这是今晚F的第一款真正长焦镜头。

Koichi Oshita

1,单反的孩子

长焦镜头是单镜头反光的孩子。测距摄像机的弱点是直到20世纪50年代的35mm摄像机的主流,无论如何都是远程摄影。由于拍摄镜头和取景器是分开的,因此不可能在近距离避免视差(取景器的视场和拍摄范围偏离的现象)。而且,具有足够精度直到标准范围的测距仪在焦距增加时不能保持聚焦精度。在测距仪中,100 mm至135 mm的焦距是可以保持这种精度的边缘焦距。

单反相机解决了这些测距相机的弱点,但对于早期的单反相机,它有一个主要的弱点。这是腰部水平取景器的手动操作和倒置的左右图像的光圈,在拍摄时会变暗。早期SLR,像双镜头反光,具有主反射镜上述用于向上弯曲取象透镜的光路,因为它是腰平取景器简单地通过将在画面中,眼平取景器装配精三范围与取景器相比,在拍摄移动物体时需要一定程度的熟悉。此外,主镜在拍摄的同时保持上升,在完成上链/快门充电之前不会恢复。另外,手动操作隔膜。对于范围摄影镜头和取景器取景器是不同的,但并不特别有意识在照相镜头的光圈的,因为它可作为在单镜头反光取景拍摄镜头,有一个缺点,即取景器是暗通过操作油门。不,它不仅会变暗,而且通过挤压变得困难。因此,摄影师必须打开光圈进行对焦,然后手动操作光圈进行拍摄。简而言之,最初的单反相机没有像测距仪那样立即复制。

然后SLR是五边形棱镜的掺入,取景器由快门释放后腰部的水平和眼平,快速停电在安装回位镜机构在短时间内被抑制,与快门释放结合的自动光圈,光圈它是从麻烦的手动操作中释放出来的。通过这种方式,我们现在已经以普通的方式实现了单镜头反光,操作简单,图像质量优越。1959年发布的尼康F被开发为具有所有这些功能的单镜头反光镜。它还可以实现超过135毫米的远摄摄影,具有与尼康S相同的可操作性。尼克尔 – Q自动200mm F4“正是说尼康F是为这款镜头制作的”可以说它是一个夸张的镜头。

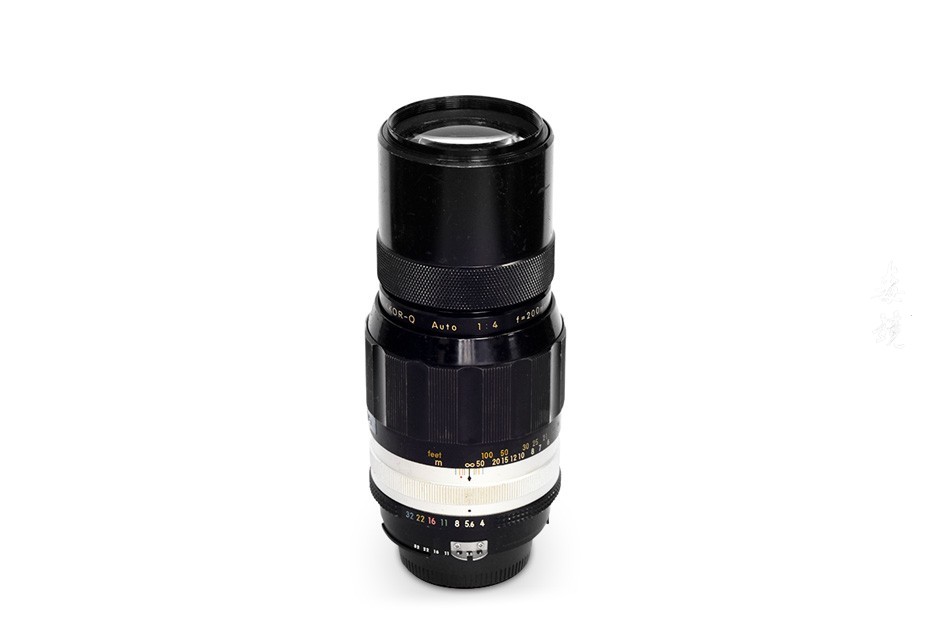

2,Nikkor-Q Auto 200 mm F4

Nikkor-Q Auto 200 mm F4横截面

1961年,该透镜被发布了作为透镜的尼康F的第十被安装成用于在第一时间在200mm的长焦镜头全自动光圈机构,它是一个全面的远摄镜头。

虽然被称为尼克尔自动,在F透镜比AI尼克尔包括这个镜头,前面一些,不知道,当时的一代的读者,会是什么自动-I尼克尔“自动”?有些人有疑虑。是的,它是全自动光圈的自动。快门处于打开状态之前,在释放的瞬间缩小,是镜头的自动返回到打开状态的射门被称为尼克尔自动后。顺便说一下,当时不仅有尼康F专用镜头,还有尼康S和F组合镜头,这些镜头没有自动光圈机制。

是设计的Masayuki Ichimu。在一年时间里初中胁的,迅速纳入镜头设计的电子计算机的飞速发展,这是那些谁说,设立该镜头设计系统创建者使用计算机。它于1960年7月完成了基本设计,于1961年7月在原型性能确认后发布。镜头的配置是4组/ 4镜头的简单配置,如图4所示。它是远摄型远摄镜头,由前组中的两个凸起和凹入以及后组中的两个凸起和凹入部分组成。由于后透镜组整体上是凹透镜,因此总光学长度(从第一透镜顶部到焦平面的长度)略短于焦距。

望远型,由于可能的枕形失真时,后组是长焦的作用,有一个缺点,即轴向色差易于被恶化,在这种透镜中,并且它不贪婪地长度减少通过第三凸透镜的效果,两者都得到很好的校正。最重要的是,4组4件的简单配置是一个有吸引力的镜头。

什么是Nikkor-Q?

因为这是一个角落的机会,让我简要解释一下Nikkor-Q和Nikkor-P关于旧镜头的含义。Q和P表示镜头的数量虽然我担心更好的镜头是显而易见的。

例如,T = 3,Q = 4,P = 5,H = 6,S = 7,O = 8和N = 9。它是。

然后,该标识消失了,会不会有,因为透镜的数目出来是非常大的镜头。虽然到11尼克尔-UD汽车20毫米F3.5的镜头结构已经加冕与UD,例如,如果24透镜结构的AF-S有200-400当时,它会成为确切地什么名字?是指定其中有现在已经过时了,例如尼克尔-S自动5厘米F2(初始型)和尼克尔-H自动50毫米F2(改善)等,将有助于如果你改变镜头类型来区分。

3,设计改进

以这种方式发布的Nikkor-Q Auto 200 mm F 4在发布几年后发生了微小变化。这是为了应对彩色胶片,这个时候开始传播。早200mm时,因为相对于其他镜头使用不慎蓝色,蓝色色调的玻璃只有透光率高,由于收到了一个事实,指出用户。由于在玻璃中的色材的变化的改进是必要的,它必须设计改进的程度作出,这并不改变透镜的场合上的基本类型。设计是从一种颜色的富野清水指挥棒,在清晰度的改善是通过改进的球面像差,这样更在性能上刷了实现。加入机理上还缩短自3M近距离2M,变化从6个叶片至7-刀片孔,已经尝试以改善功能性例如在F32 F22从最小光圈同时。

区分初始类型和改进类型的方法是最近距离,最小停止和铭牌。虽然雕刻有焦距等的铭牌在初始类型中是银色,但改进型是黑色涂漆。

4,描绘镜头

例1

尼克尔 – Q自动200毫米F4尼康D700
光圈F4 A – 自动ISO 200 AWB

例2

尼克尔 – Q自动200毫米F4尼康D700
光圈F8 A – 自动ISO 200 AWB

最后,让我们来看看这个镜头的描述。我这次用于真人摄影的那个是改进型,并且是多层涂层的。我在实例的实际操作中去了数码相机D700。

示例1是用开放孔径拍摄的景观的远景图。通过这种方式,它具有开放的整洁和均匀的描绘能力。当更仔细地观察像素相等放大倍数时,在与天空的边界处观察到蓝色到紫色的耀斑,但由于其强度弱,所以除了在高对比度部分之外它是不明显的。这不是纵向色差或倍率色差,而是色彩眩光,因此通过缩小将显着改善。

示例2是关注于F8拍摄的建筑物照片,以便尽可能地进行泛焦。通过缩小到F8,上述蓝色光斑也减少并几乎消失。此镜头的显着特点是小的失真像差。虽然很难校正长焦型镜头的枕形失真像差,但这种镜头已经被校正到一个完全不起眼的水平。它将是拍摄建筑物和铁路照片的重要武器。

例3

尼克尔 – Q自动200毫米F4尼康D700
光圈F4 A – 自动ISO 200 AWB

例4

尼克尔 – Q自动200毫米F4尼康D700
光圈F4 A – 自动ISO 200 AWB

示例3和4是具有开口的花卉图片。实施例3是绘制角度的花的照片,实施例4是捕获的莲花。主要花朵的花朵也清晰可见,而且在任何拍摄距离之后它都会尽快美丽。由于改进的球面像差和改进的设计。我不能直接比较,因为主题是不同的,但如果你与第46晚的Sasanqua的照片相比,我认为你可以看到描绘和模糊之间的区别。

凭借高性能和轻便的可操作性,该镜头迅速成为计划中最畅销的镜头,并积极参与各种领域,如覆盖,运动,景观,铁路,天文学。而且,直到变得更加紧凑并于1976年重新设计的光学系统<新>尼克尔200毫米F4将被释放,它在超过15年的很长一段时间出售,仍然是流传着许多用户。对于许多尼康老玩家来说,用这个镜头拍摄的杰作照片难道不是一个难忘的镜头吗?

此外,随着与尼康F的结合,到目前为止难以长焦拍摄变得容易,它必然改变了摄影师的拍摄风格,并成为单镜头反射传播的驱动力。在此之后,尼康将陆续开发长焦镜头组,300毫米,400毫米,600毫米,这一镜头的成功。东京奥运会引发的长焦镜头时代始于这一镜头。
