尼康:镜头中具有防抖机制的镜头 Ai AF VR Zoom-NIKKOR 80-400 mm f / 4.5 – 5.6 D ED

失去你的相机摇晃!镜头中具有抗振机制的镜头
Ai AF VR Zoom-NIKKOR 80-400 mm f / 4.5 – 5.6 D ED

今晚是第一次防止装备有机构相机抖动尼康(减震= VR)可换镜头,将解决艾AF VR变焦尼克尔80-400mm˚F / 4.5-5.6D ED。这款镜头实现了用户在不使用三脚架的情况下轻松拍摄夜景,体育照片,风景照片的梦想。什么是VR机制?还有什么样的人开发了它?那么,尼康的可更换镜头首次用VR机制隐藏了镜头的工艺是什么?
让我们今晚一个接一个地解开这个秘密。

佐藤春雄

1,带有VR的相机是世界上第一个世界上的镜头

尼康Zoom 700 VR QD

让我们做一些东西,世界上第一台带有防振镜头的相机,可以移动镜头的一部分来防止振动,这是尼康相机。

知道相机的人是Nikon Zoom 700 VR QD。1994年4月(1994年4月),这台相机诞生了。这款相机有点大,它作为一款小巧的相机价格昂贵,所以它并没有成为一款热门产品,但却是一款拍得非常好的相机。然而,当时,这款相机是解决小型相机,失焦和相机抖动最大敌人的唯一相机。当时在尼康,似乎VR机制被认为是紧凑型相机的合适功能。当然,那些不使用单镜头反光的人当然需要价格低廉且结构紧凑的相机,可以毫无困难地拍摄好照片。在这方面,尼康Zoom 700 VR QD的概念也是如此。然而,时代有点太早了。为了证明这一点,今天是一款小巧的数码相机,具有防抖功能正在变得司空见惯。开发人员的想法是正确的。这个时代终于赶上了。

2,VR(减震)功能

我将详细解释留在充满尼康目录和街道的评论书中。让我们在这里轻松解释原理。

首先,让我们考虑如何从某些东西说出相机抖动。这样,通过推摄像机的向下方向在按下快门的时刻一起,受试者主要是垂直移动(准确考虑在所有方向上三维移动) – 通过随意现象抖动挤是的。在低速快门时可能会发生这种现象。防振透镜检测的多个结合,通过在方向移动一些透镜来取消手抖动的移动,以取消图像的移动角速度传感器的抖动。

因此,问题是检测相机抖动的精确定向和量,并准确地与移位镜头通信。以及如何降低镜头的性能下降。由于光学系统的一部分相对于光轴向上和向下移动(移位),所以当移位时,由于透镜的偏心而引起像差。关于如何抑制它,如何制造不产生像差的透镜配置,以及可以开发透镜类型是重点。这正是光学设计师的手臂休息的地方。

3,发展历史

让我们解开Ai AF VR变焦尼克尔ED 80-400 mm F 4.5-5.6D的发展历史。光学设计的完成于1997年(1997年)完成。原型图纸于次年2月发布。之后,重复试制,验证试验,真人试验,于2000年11月(2000年)发布。负责光学设计的Masayuki Aoki先生当时就读于第一光学集团第一光学集团。他是我的年龄,我是一个好朋友,一个好同事。此外,他还在2001年(2001年)进行的光学设计研究小组的会议发言会上介绍了这一镜头。这证明这个镜头是一个值得发布会的发明。悲伤的设计师会感到自豪。

青木先生是一个认真,诚实的人,不喜欢非理性或非理性的东西。他的直白性质体现在镜片性能上,其光学设计姿势保持完好。不幸的是,他很年轻。我记得这样一个事实,就是我所有的工人突然就像昨天一样,在我前往另一个世界的旅途中感受到了悲伤 他的成就很棒,我仍然和尼克尔一起生活。当然,现在必须在天堂观看尼康的事情。

4,绘图特性和镜头性能

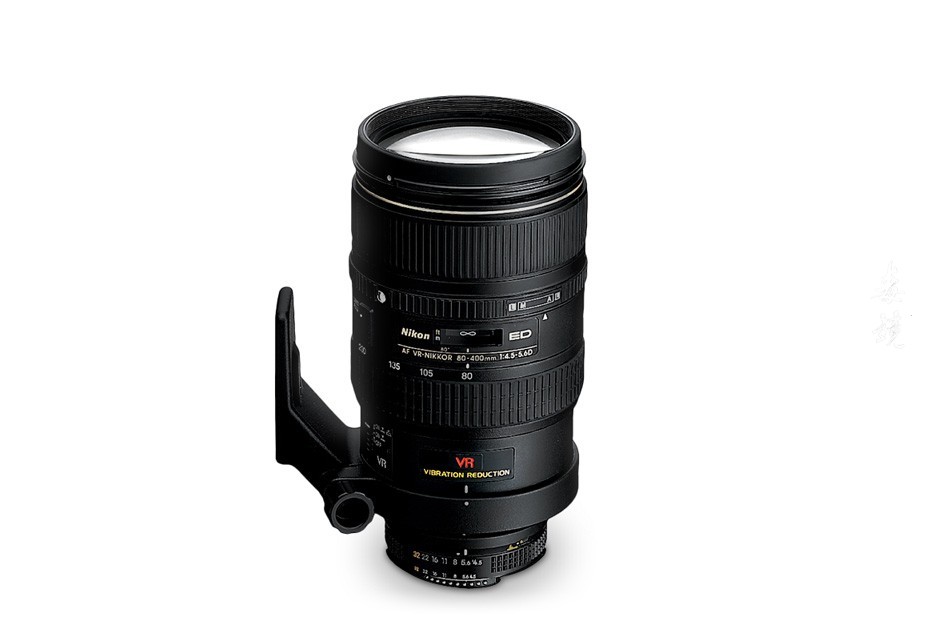

图3. Ai AF VR Zoom-NIKKOR ED 80-400 mm F 4.5-5.6 D.

首先,请参阅本节。这个变焦镜头是一组6组变焦镜头,由凸组前面的六个镜头组组成。专注于一组。技术人员的技术位于第二组(左起第二凹组),其由相对于图像平面的固定组构成。

特别是修复这两组将限制设计方面的自由度。但是,它正在为VR创建最佳配置和机制。该镜头的VR组仅由两组镜片组成。然后,该透镜根据角速度传感器的位置检测上下移动以防止振动。

在VR组中,基本上,使用主光线在光轴附近通过的部分减少了VR启动时像散和偏心彗形像差的发生。在这一点上,这款镜头适用于广角和长焦两侧。因此,该镜头在VR启动时具有非常小的性能劣化,并且实现了稳定的光学性能。另外,我在1组中使用2张,在3组中使用1张,总共使用3张ED玻璃。一组ED玻璃对于校正广角侧的倍率色差是有效的,并且在远摄侧,它对轴向色差的校正具有巨大影响。另外,3组ED玻璃主要用于校正广角侧的轴向色差。

因此,远景真人结果和样本图像,让我们考虑从两个设计值的描述。首先,我们将从设计值考虑。首先,在广角侧,轴向色差和倍率色像差都很小,并且散光和场曲率较小是好的。如果你敢于画下来会有一些色差,但是通过缩小一点会有所改善。还有一个桶形失真,但它是这类变焦镜头的标准值。接下来,在远摄侧,首先要看的是轴向色差很小。而且,与广角侧一样,像散,场曲也小且良好。敢于利用它,会有一些彗形像差和枕形类型的扭曲。然而,与广角侧一样,可以说作为该级别的变焦镜头是标准值。

让我们看一下远景视图场景和示例。首先,它是一个广角端,但有足够的清晰度在开放,将减少一些图像在非常周边的对比度。专注于F 5.6至F 8可进一步提高对比度和分辨率,从而获得最佳图像质量。F11将挤压〜16和良好的图像质量成为对比的是全屏统一,但衍射从F16的影响下逐渐锐度各地将继续下降。在F22 – 32中,影响变得更加显着。在另一方面,在远摄侧是从打开出现色像差的校正的良好的效果,因为这种类,分辨率,对比度良好既获得甚至少满意的图像着色的变焦透镜。特别是,着眼于F8至11,对比度得到改善,并获得最佳图像质量。当缩小到F16-32时,整个屏幕变得均匀,但是由于衍射的影响,锐度逐渐降低。

在中间焦距和孔径光阑附近拍摄实例1,其是相对宽的角度。如果你看一个人的肖像和球的立体效果,你会发现你有足够的锐度。示例2是在远摄侧和光圈打开的情况下拍摄的。如果你看一个人的描绘,衣服的性格,你就会明白你有足够的敏锐度。此外,作为这一类的变焦镜头,你可以看到模糊的味道相对较好。

示例3是快门机会的照片意识。在防振动机构的透镜的最大强度,由于能够在取景器中被确认的减振效果是,容易决定该组合物和聚焦。这是一项非常重要的功能。特别是在拍摄运动照片时,请拍摄主体模糊并关闭快门。因此,最初难以发生相机抖动。相反,正是追逐对象周围移动,从而实现一个整洁的组成和聚焦,在的状态下,通过取景器看,有些情况下需要停止对象。在这方面,镜头内部的抗振动起着重要作用。不仅专业,即使在诸如运动会或者足球比赛的影响是我们现在我们伟大的盟友。样本图像1〜3特意选择的受试者是有运动,尤其是样品图像3被精确样本图像都知道的组成和快门机会。正如你可以在这些样品图片看,其在镜头的防抖机构镜片是非常方便的。

一个叫Aoki Masayuki的人

青木女士是一个看起来像一幅画的人。此外,它是正义的仇恨感强的人,这是弯曲。我被允许私下亲近他,但事情有时我在自己的爱好的地方惊讶。在他的爱好中,他对听音乐有着独特的承诺。哇,听音乐是一种广泛昭和的空闲到古典音乐,“那青木山,一个我不知道?“在做怎样的呢?追演唱会的空闲”也有这一点,让大家大吃一惊。与青木先生的个性差距,我通常看到每个人都感到惊讶。此外,该公司的神奇之旅也是不错的公司,是什么给了我展示了令人惊叹的魔术了。青木-SAN关闭一个短暂的生命,但我认为,幸存下来的充分肯定生命。青木先生将继续以我的成就生活在我们身边。
