尼康:安静的热潮到来,世界上最小最轻的高倍变焦镜头 AF Zoom Nikkor ED 28-200 mm F 3.5-5.6 G(IF)

安静的热潮到来,世界上最小最轻的高倍变焦镜头

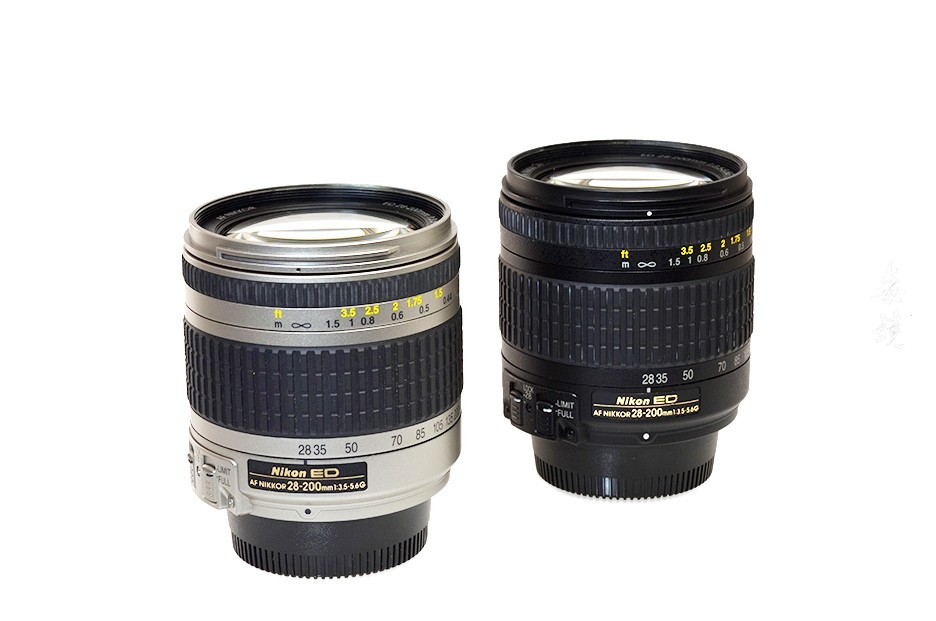

AF Zoom Nikkor ED 28-200 mm F 3.5-5.6 G(IF)

转载自nikon官网 方便nikon 早期相机收藏资料查询。

第六Jugoya近来已成为一个安静的热潮,这将解决高倍率传统的变焦镜头是世界上最小,最轻的AF变焦尼克尔ED为28-200mm F3.5-5.6G(IF)。不久之前,我经常听朋友们熟悉,“ED 28-200 G在二手市场很受欢迎。我们也要求您告诉您这个镜头的要求。实际上,这个镜头也有一个我们不能在一夜之间谈论的故事。这款镜头是一款高倍率变焦镜头,可以挑战所有极限并坚持使用。今晚,在AF变焦尼克尔ED为28-200mm F3.5-5.6G在这样的热潮复发(IF),探讨了不可告人的秘密。

佐藤春雄

1,高倍率开始常用的变焦镜头

正如我在第16个晚上所提到的,如果标准变焦的开始是43到86变焦,那么标准变焦的放大率是如何增加的?变焦镜头的发展是多种多样的。宽变焦以凹线型为主,望远镜为主凸面,全长固定。间隔中的标准变焦是混合型,并且发明了各种镜头类型。皇家之路大致分为两条。这是正确的“更大直径的道路”和“更高放大率的道路”。特别是作为常规镜头有两个任务。一个是希望能够用50毫米F 1.4增亮,这是最标准的镜头,另一个是从广角到长焦的单一镜头。这些用户的自然感受与设计师的探究心灵产生共鸣。通向高倍率的道路将从35 – 70 mm发展到35 – 105 mm,28 – 85 mm,35 – 135 mm,35 – 200 mm。如果延长远摄侧,凸面型是有利的。然而,广角是一个难点。我们如何制作35毫米28毫米,24毫米?它只能在无限远处设计。然而,在当时主流的组的聚焦中,前透镜变得巨大并且最接近性能并且外围光强度不具有。街上的所有光学设计师都在受苦。一道光线在那里落下。这是变焦镜头的内部聚焦方法(内焦点/ IF)的发明。

我认为也有很多人都知道,基本上有必要把焦点放在缩放组(物体侧)前面的变焦镜头上。否则,在聚焦时将发生大的焦点偏移。变焦镜头允许这种散焦。

那里有一道光线。当时参加光学部门光学部门的Kiyotaka Inabashi先生发明了内部聚焦凸轮方法的想法。内部聚焦凸轮方法的简要说明如下。首先,在内焦点的情况下,在聚焦于近距离时的延伸量在每个焦距处是不同的。例如,假设在2m的拍摄距离处的聚焦组的移动量在28mm侧是1mm而在200mm侧是8mm。为了在变焦期间不引起散焦,应该同时缩放和校正该差异,即,聚焦组的移动量差异。在想到这一点之后,我将创建另一个雕刻另一个凸轮的想法,即修正镜筒上的凸轮。Inotome先生是AF Nikkor 35-70 mm f / 2.8的设计师,甚至在第39晚出现。让我们说这是一个好兄弟或者其他什么,我是一个非常好的人。在这样的时代也有提升,高倍率变焦的广角端将演变为28毫米,后来变为24毫米。并开发了AF Zoom Nikkor ED 28-200 mm F 3.5-5.6 G(IF)。

2,发展历史和设计师

我年轻的时候设计了AF Zoom Nikkor ED 28-200 mm F 3.5-5.6 G(IF)的光学系统。我此时设计并开发了许多广角/标准变焦。其中,这种镜片是一种难以批量生产的镜片。很多朋友,是由同志们支持的记忆之一。在凸轮设计中,Inagami教授被教授,在原型中,我在实验室里与Masato Udagawa一起研究了大量生产。还与Masato Udagawa一起开发了用于批量生产的对准装置。该系统成为后来尼康生产系统的基石。

设计的开始是在2001年新年假期的开始。巧合的是,设计的完成与我2001年2月21日生日的同一天完成。原型机于2001年5月启动,并于2001年11月开始批量生产试验。这种批量生产原型制造困难。它能够确保足够的性能并在NTC(尼康泰国工厂)实现批量生产,并于2003年和平交付给客户。它于2003年9月发布。为了将泰国工厂的大规模生产投入正轨,我多次前往Thail。它是我设计和开发的镜头中最脏的镜头。

3,真正的高倍率常用变焦镜头

从1996年到2000年,许多制造商发布了高倍放大,并且繁荣到来了。一体化高倍率变焦是旅行和普通镜头的最佳选择。但我有三个抱怨。一个是图像质量。这与时俱进。另一个是最近的距离很长。没有提到宏和微观,我想采取更接近的方法。到目前为止,镜头也很难拍摄台式机的照片,以及鲜花和小动物。最不满意的是镜头的全长和镜头厚度。重点很重要。当在目的地周围的桌子周围时,你想要拍摄这道菜是很自然的。而且,当时相机的大小。当然,我想使用内置闪光灯(弹出式频闪)内置摄像头。然而,因为到目前为止是Futoka”长高倍率变焦,内置在镜头前闪光踢射线,该照片是将阐述鲍尔默的镜头阴影的内置闪光灯。这很难做到。我非常不满意。那时候是银盐电影的时代。永久性薄膜的灵敏度最高为ISO 400至800。高倍率变焦是一种相对较暗的镜头。在这种情况下,没有频闪就很难射击。它带来了所有麻烦,携带另一个大频闪。在这些方面,我没有“真正的高倍率日常变焦镜头”。

我总是想到这样的事情,我想到了设计高倍率变焦镜头的要求。这是一个机会。他自己设定了“最小,最轻,最短的”设计条件。目标值是固定的。最紧凑的Nikonù的时候,决定限制从美国的弹出式闪光灯的照射角度的广角端的总长度,进一步近距离当时是低于0.45微米。那时候这是一个不合理的目标。但是,完成镜头的最短拍摄距离在整个区域为0.44米(聚焦于望远端的1 / 3.2倍的微距区域)。实现小型化,总长度达71毫米。

然而,价格是生产力。那时,很少有光学系统使用三维或四个表面的非球面。非球面制造的成本能够被清除。但是,组装需要进行严格的调整。到目前为止,调整方法和准确性无法达到这一水平。因此,需要建立新的调整对准方法和装置开发。这是原型Udagawa大师。我听说“救世主出现了。” 我想到了如何调整与Udagawa master的对齐,实验验证并重复进一步考虑。感谢Udagawa先生,完成了传递到现在的对准调整方法和设备的基础。

4,镜头结构和功能

图1

请参见AF Zoom Nikkor ED 28-200 mm F 3.5-5.6 G(IF)横截面(图1)。我会告诉你一些困难,但请原谅我们。这种变焦镜头是一个4组型变焦镜头,具有正,负,正,正(凸凸和凹凸)的所有镜头组。这种镜头类型可以在广角侧实现最紧凑的尺寸。这种镜头的秘诀在于镜头配置和镜头类型。

作为光学设计者的一般思想,作为缩小尺寸的措施,我们尝试以高放大率使用每个透镜组,具有更强的屈光力(功率)。这种思维方式在质量上是正确的。但是,这里有一个陷阱。增加每个镜片的屈光力自然会引起像差的恶化。设计人员通常会增加元件数量以补偿已发生的像差。结果,光学系统变得更厚并且重量增加。关键是它不会像你期望的那样导致小型化。它正在成为一个所谓的帮派。按照传统的思维方式,即使需要设计工作和成本,它也不会像我想象的那样紧凑。

那么AF Zoom Nikkor ED 28-200 mm F 3.5-5.6(IF)如何实现小型化?该镜头的设计方法与一般设计师的思维和设计方法相反。每个透镜元件补偿特定的像差。然而,同时它补偿了某些像差,它有产生其他像差的命运。该镜头的主要特征是简化每个镜头组,即通过将构成元件的数量最小化到必要的最小值来校正像差,从而减肥脂肪体。随着动物的进化,尾巴退化,浪费的部分被刮掉并精制。这有点夸张,但它是这样的形象。促成这项工作的技术是积极引入非球面和利用ED玻璃。该镜片有效地使用三片和四片表面的非球面,特别是成功地使第二组和第四组变薄。对于第4组,它仅由具有两个不均匀性的非球面透镜组成,这是最小的消色差数,其中构成数的数量通常为4至6。每个薄组变薄的效果产生的余量超出了尽可能达到目标尺寸。因此,与一般设计思维相反,我们可以放松(削弱)每个群体的力量。通过增加设计自由度,我们能够进一步提高光学性能。它是世界上最小,最轻,28-200毫米,真正的真正高倍率变焦镜头。我认为这个世界上最小的最轻的纪录即使在2018年的时候也没有被打破。

5,光学性能

让我们看看AF Zoom Nikkor ED 28-200 mm F 3.5-5.6 G(IF)的像差特性。在广角端开始时为28毫米。球面像差略微欠校正,主要是通过使用由非球面引起的高阶像差。那时它似乎属于剩余量低的类别。粘点是散光和场曲的校正。矢状像平面和子午像平面尽可能对齐,以将像散差异减小到8.5%的图像高度(约占整个屏幕的85%)。然而,在图像高度高的情况下,像散逐渐增加。彗形像差保持很小,直到图像高度为8.5%。然而,在最大图像高度处,发生矢状彗差和经向彗差,降低图像质量。失真是一种柔和的月牙形状,最大为-2.4%,与变焦镜头的广角端相比,它是一个相当小的值。总的来说,它具有足够的图像质量,但缺点出现在四个角落。让我们用点图检查点图像。总的来说,排除四个角落是好的。然而,可以看出,由于彗形像差而在周边周围发生眩光,并且锐度恶化。

那么中间焦距为35毫米呢?尽管它相对接近28mm像差校正状态,但是周边角处的彗形像差,像散和像场弯曲得到改善,就好像以35mm视场角进行修整一样。失真也几乎为0%。可以预期该焦距将描述相当好的水平。缺点是矢状面昏迷略有增加。确认夜景摄影等是必要的。

然后如何描绘每50毫米 – 135毫米。在该范围内,像差波动小并且几乎相同的描述。球面像差有点过度收集,它正是Wakimoto的平衡。打开光圈时模糊的味道可能会导致背景模糊中的两行模糊。但是,如果减少步数,中心部分到中间部分的锐度会很快上升。像散和场曲的倾向是尽可能地组合弧矢像面和子午像面的像高以类似的设计理念和其它位置(全屏的70%)70%,以减少散光是的。失真大到+ 3到5%,枕形失真很明显。失真是一个令人担忧的程度。现在可以处理图像处理,但那时它对于这个镜头来说是一个弱点。

长焦端200毫米怎么样?球面像差是一种稍微复杂的完整集合,主要使用由非球面引起的高阶像差。似乎剩余数量属于很少的类别。彗形像差是一种倾向于向外彗差的形状,并且具有围绕它的核心和耀斑。点图像具有外框的耀斑,但我们认为它使得光学三维描绘特性变得良好。而且,在该位置处,还执行将受益于变窄效果的像差校正。耀斑消失0.5~1级变窄,特别是大大提高了中心部分的锐度。失真大约为5%。

6,真人表演和榜样

我们来看看实时结果。我会在每个横膈膜上做一个子弹。评估基于个人主观性。请参阅参考意见。

在广角端28毫米

F3.5发布

虽然中心有轻微的闪光,但是有一种分辨感和良好的印象。它从中心到周边具有稳定的分辨率。但是,在最外面的区域,图像会受到轻微干扰,并且闪光也会增加。我几乎感觉不到颜色。

F4到5.6

通过缩小到F4,耀斑从中心向外围减小。对比度和分辨率都在上升。虽然仅在极端部分的锐度略有下降,但是通过缩小到F 5.6可以改善。

F8 – 11

此外,整个屏幕变成统一的描绘。特别是,改善了对比度并获得了优选的图像质量。F8 – 11是所有光圈期间的最佳图像质量。F11适用于风景照片。

F 16~22

你缩小的越多,分辨率感越低。特别是在F22中,衍射的影响会损害分辨率。

当中间焦距为35毫米时

F 3.8发布~4

中心的耀斑小于28毫米。清晰度更好。良好的图像范围比28毫米时更宽,并且接近修剪的感觉。然而,耀斑发生在非常周边的部分。我几乎感觉不到颜色。

F 5.6至8

通过缩小到F 5.6,耀斑从中心向外围减小。对比度和分辨率都在上升。周围区域的锐度略有下降,但通过缩小至F8而改善。

F8 – 11

此外,整个屏幕变成统一的描绘。除了在非常周边的部分外,耀斑也会消失,并且它会形成锐利的图像。

F 16~25

你缩小的越多,分辨率感越低。特别是在F22至25中,分辨率的感觉受到衍射的影响。

当中间焦距为50毫米时

F4.5发布

中心很锋利,耀斑也不太好。耀斑发生在周边,但有分辨率。保持实用的清晰度。即使在这个位置,彩色边纹也很小。

F 5.6至8

通过缩小到F 5.6,闪光消失,对比度上升。仅在极端部分存在图像失真。然而,它几乎与F8相比有所改善。对比度很好,直到外围。F8是全光圈期间的最佳图像质量。

F11至16

整个屏幕变成了统一的描述。特别是对比度大大提高。在F16中,由于衍射的影响,略微损害了分辨率感。

F 22~25

这是一种同质的描述,但分辨率感觉恶化。衍射的影响会影响分辨率。

当中间焦距为85毫米时

F5.3发布

虽然从中心到周边有一种分辨感,但它周围有耀斑。几乎完全同质的描述是一种好印象。它可能适合肖像。即使在这个位置,彩色边纹也很小。

F8 – 11

通过缩小到F8,闪光消失,对比度上升。对比度很好,直到外围。F11是所有光圈期间的最佳图像质量。

F 16至32

尽管它是均匀的描绘,但挤压越多,分辨率感觉逐渐降低。衍射的影响会影响分辨率。

当中间焦距为135毫米时

F 5.6发布

闪光小于85毫米,但分辨率下降。几乎完全同质的描述是一种好印象。即使在这个位置,彩色边纹也很小。

F8 – 11

通过缩小到F8来提高锐度。F11进一步改善,对比度很好,直到周边。但是,在周边部分发生轻微的流动。通过缩小到F16,流量消失。

F 16至32

尽管它是均匀的描绘,但挤压越多,分辨率感觉逐渐降低。衍射的影响会影响分辨率。

当长焦端为200毫米时

F 5.6发布

中心锋利,具有分辨能力。几乎没有耀斑。降低对周边的分辨率。一个非常外围的部分在某种程度上缺乏分辨率。即使在这个位置,彩色边纹也很小。

F 8到16

F8使分辨率更高,给人留下了良好的印象。在F11中,整个屏幕变得更加均匀。F11~16是整个光圈期间的最佳图像质量。F11适用于风景照片。

F22至32

虽然整个屏幕变得更具描述性,但是光圈越窄,分辨率越低。特别是在F22至32中,分辨率的感觉受到衍射的影响。
在任何位置,如果您期望清晰度,如果您使用F11附近的光圈,您将获得良好的效果。我认为你可以看到这款镜头是一款镜头,由于变焦,图像质量几乎没有变化。

让我们用示例照片检查绘图特征。为了在这个例子中判断镜头的特征,我们不敢设置特殊的锐度/轮廓强调。

放大图片

例1

尼康DF AF变焦尼克尔ED为28-200mm F3.5-5.6G( IF)(28毫米当量)
孔径:F3.5
快门速度:1 / 4000Sec
ISO:220
的图像质量模式:RAW
白平衡:自动
D-照明:自动
图片控制:肖像
拍摄日期:2017年9月

实施例1是在28mm的广角端和孔径释放F 3.5下拍摄的。从中心到周边有足够的分辨率。看起来它可以承受实际使用而不会分解到最近的邻居。有轻微的光泽,往往是柔软的。

放大图片

例2

尼康DF AF变焦尼克尔ED为28-200mm F3.5-5.6G( IF)(以50mm 当量)
孔径:F4.5
快门速度:1 / 2000Sec
ISO:400
的图像质量模式:RAW
白平衡:自动
D-照明:自动
图片控制:肖像
拍摄日期:2017年9月

实施例2以中间焦距50mm和光圈开口F4.5拍摄。从中心到外围,以及在广角端,没有击穿,并且它将经得起实际使用。样品有点弱,因为针往往比样品稍弱。

放大图片

例3

尼康DF AF变焦尼克尔ED为28-200mm F3.5-5.6G( IF)(85毫米当量)
孔径:F5.3
快门速度:1 / 2500Sec
ISO:400
的图像质量模式:RAW
白平衡:自动
D-照明:自动
图片控制:肖像
拍摄日期:2017年9月

实施例3拍摄中间焦距为85mm,光圈开口为F 5.3。从中心到外围,以及在广角端,没有击穿,并且它将经得起实际使用。如您所见,样品3往往略微位于针脚之前,因此面部的分辨率有点弱。耀斑较少。模糊的味道令人印象深刻,因为它是不可能的。

放大图片

例4

尼康DF AF变焦尼克尔ED为28-200mm F3.5-5.6G( IF)(200毫米当量)
孔径:F5.6
快门速度:1 / 1600Sec
ISO:400
的图像质量模式:RAW
白平衡:自动
D-照明:自动
图片控制:肖像
拍摄日期:2017年9月

在示例4中,我们使用长焦端200毫米和光圈开口F 5.6进行拍摄。从中心到周边,有一种敏锐的感觉,并且它具有足够的分辨力。即使在最外围也没有击穿,它可以承受实际使用。耀斑较少。模糊的印象是不可预测的,也是不可能的,但根据场景可能会有点困难。

7,旧镜头吊杆

近年来,旧镜头的热潮纷至沓来。触发器被称为无镜头相机的“安装适配器播放”,我认为用各种镜头拍摄照片很受欢迎。回顾旧镜片,让灵魂留在已故的镜片中。这很棒。特别是对于F的尼克尔并没有被丢弃,并且有许多事情延长了他们的生命,你可以享受他们描绘的差异。

基础上的另一件事是互联网社会的传播。在世界任何地方都可以立即浏览SNS和主页。可以按时共享信息。“那个镜头很棒!”或“我试过这个镜头……” 镜片描绘,模糊味道和三维特征的主题每天都在争论。AF尼克尔变焦28-80mm F3.3-5.6G覆盖在第六上弦月也,这一次拿起AF变焦尼克尔ED为28-200mm F3.5-5.6G(IF)也,著名摄影师和海外它似乎成了一种声誉,它是一种火种类型,被评论家Nikkor Best 10采用的东西和另一位着名评论家小而高的表现。

我还记得在过去的几年中,大约有25位Nikkoros在设计了32年,并购买了我当时购买的镜头。特别是最近购买了AF Zoom Nikkor ED 28-200mm F 3.5-5.6G(IF)。然而,它已经开始在二手市场飙升。超过预期,这款镜头需要花费大量时间和精力进行批量生产。结果,发布时间比预期延迟。不幸的是,28-300毫米是在发布时间的同时从另一家公司发布的,因此单位销售额没有增加超过预期。由于这一点,现有的二手相对较小。这种事似乎是价格高的一个原因。

老镜头热潮和人气不会持续一段时间。我希望不仅日本而且整个世界都将蓬勃发展,摄影文化将焕发活力,工业和爱好者将得到进一步发展。
