W-Nikkor·C 2.5厘米F 4

在29日晚上,我们将挑选尼克尔2.5厘米F4镜头,一些爱好者的强烈愿望。这款煎饼广角镜头是整个集团S中可更换镜头中独一无二的镜头。这款镜头甚至没有聚焦环的吸引力是什么?为什么爱好者会受到重视?
让我们解开今晚像这个球一样的尼克尔2.5厘米F 4的秘密。

佐藤春雄

1,Topogon和日本光学

如今,我们经常看不到的topogon型镜片是蔡司于1933年发明的。然而,它的原型可以追溯到1900年由Gerz发明的超高光(Hypergon,2ω= 135°,F 22)。Hypersgon由两个具有相同曲率半径的凸弯月透镜组成。最大的特点是它当时具有最大的包容性角度。在像差校正方面,畸变,场曲和倍率色差非常小。然而,仅由两个凸透镜组成的超透镜也具有不能校正轴向色差和球面像差的基本缺陷。因此,蔡司添加了一对凹透镜(总共2个)而没有破坏该高光的对称结构,并完成了Topogon(2ω= 100°,F 6.3)。这个topogon是一个黑暗的镜头,但那时它在高光旁边有包容角。

因此,时代正在走向战争。渐渐地,太平洋战争的漩涡将吞噬世界。在这样的时期,这种拓扑型镜头作为航空摄影和地图创建光学系统负有很大责任,具有较小的失真和较小的场曲率。每个国家的光学设计师都开始专注于开发这种无畸变的广角镜头。如果我们没有准确的敌人地图,那就是一个意味着失败的时代。我听说日本光学还在这个时代积极研究了topogon型镜头。最终和平时代开启,开拓者的研究将在艺术和文化领域开花,称为摄影。结果也用于此尼克尔2.5厘米F 4。

2,发展历史

让我们揭开尼克尔2.5厘米F4的发展历史。是Higashi Higashi先生在第三天晚上介绍了光学设计。光学设计于1958年秋季完成。之后,它被制作原型,并于1954年9月发布了大规模生产图纸。我很惊讶地看到了详细的图纸。首先,两个凹透镜的透镜厚度仅为0.45mm。而且,靠近半球的曲率半径,前后的差异也很小。此外,还有一个公差,可以在60秒内使这个镜头的偏心率。这部分的处理将非常困难。小型化很困难。如果尺寸按比例减小到1/10,则公差值也是1/10,即需要10倍正常的精度。

在制造部门,我听说不仅要加工而且要加入。特别是对焊剂的凹透镜的处理非常困难。首先,不可能使用气枪(喷雾)去除灰尘,用酒精清洁镜头是不可能的,不可能用力拉。如果用气枪(喷雾)吹气,它会很难开裂或飞扬,如果用酒精擦拭镜头,它会因汽化热而破裂…. 所以看来在这个镜头上有一个专用羽毛制成的清洁工具。现场是一个哭泣的镜头。工作现场的工匠可能不得不继续用尼克尔正在制造的骄傲和使命感来解决这个难题。

3,绘图特性和镜头性能

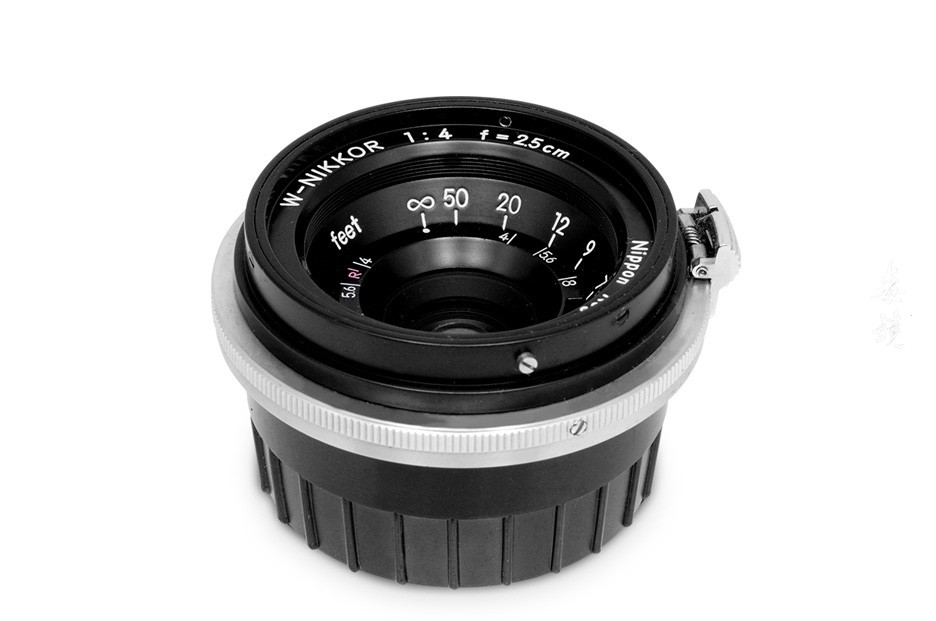

W-Nikkor·(c)2.5厘米F4镜头

首先,请看截面。拓朴型镜片由左侧的四片不均匀不规则部分组成。镜头的中心在末端圆滑,有一个停止,它具有对称的配置。考虑到凸(凸和凸)凸结构,Topogon型透镜被认为具有与高边形不同的三重结构。因此,可以确保Seidel 5像差和两种色差校正能力。

那么,尼克尔2.5厘米F4是什么样的?让我们考虑像差特征和真实动作结果。

如前所述,这款topogon型镜头的最大特点是失真和场曲很小。每个镜片的形状是弯月形。这是不会导致轴外光线(边缘光线)出现明显像差的智慧。然而,对于轴外光线,产生前后凸透镜的像差不能通过中心处的凹透镜来校正。因此,即使使用尼克尔2.5厘米F4,在每个视角仍保持不足校正的彗差。此外,上下彗形像差相对对称且均等地发生。另外,轴向像差校正的自由度小,球面像差和轴向色差保持不变。

当我完成了像差的考虑,即使是在多尼克尔,在静止topogon式镜头,出现,但是,我认为,不能指望。但是,我看到了真实的结果并注意到了错误的判断。球面像差事实上,修正不足的昏迷,打开附近有一个耀斑,而不是甜的,软的描述。然而,分辨率是成比例的,并且获得了自然的对比度和视角。

我再次回顾了设计数据。重点关注的是点图,一种用于检查点光源描绘的评估方法。该镜头的点图像复杂地变形。然而,共同点是围绕点图像核心的大光晕。这是中等分辨率和对比度的秘密。此外,这种闪光是F8,它经常被用户使用,几乎消失,同时保持渐变,锐度提高。而且,这可能是为什么结果是优选的原因,因为它对于目前的彩色正片和彩色相纸来说相对较难。

另外,众所周知,topogon型透镜具有少量的周边光。这是因为Topogon型镜头无法使光圈效率达到100%或更高。然而,即使在最外围,尼克尔2.5厘米也确保了约13%的环境光强度。这个值作为topogon型镜头是一个很好的值。我觉得Higashi先生的承诺和开发人员的灵魂在这里。

让我们从实景结果中看出每个振膜的特性。

如上所述,光圈是开放的,中心部分的清晰度很好,但是当你去周围时,图像逐渐变得更甜。另外,总体上会发生轻微的闪光,这种效果相反地压缩对比度并产生适当的灰度再现性。然而,有一种分裂决心的感觉和强烈的观点不会发生,所以我描述的非常自然。

当缩小到F 5.6时,闪光逐渐从中心部分消失,并且周边光量也改善。此外,如果缩小到F8,可以获得足够的分辨率和适度的对比度。此外,如果您进一步缩小到F11,锐度将进一步增加,并且将获得该镜头的最佳图像质量。此外,当从F16缩小到F22时,出现衍射效应,逐渐降低分辨率感。

让我们用示例照片检查绘图特征。示例1是拍摄的远程真人照片的示例。我选择了一种可以轻松实现广角镜头功能的组合。然而,它看起来像是用标准镜头拍摄的照片。示例2是选择用于确认分辨率的主题。线条很薄,对比度不太强,渐变丰富,我们描绘的是自然图像。

我觉得,凭借这些经验,我明白为什么这款镜头会受到爱好者的青睐。我觉得这个镜头的魅力是“没有广角气味”。

我能够新识别出topogon型镜头。我要感谢所有要求我们的读者。

搬家工作

今天我会告诉你我的失败。我认为每家公司都是一样的,我们过去也很好地改变了工作场所。我们每次都组织我们的资产并处理我们不需要的物品。

这是一个关于我何时成为新人的故事。从经理那里,我被交给两个纸箱的山(?)并命令“打字并丢弃任何你不需要的东西”。从里面看,旧镜片,五金零件,棱镜和盒子的残余…… 因为我起初也是尼康的情人,所以我的眼睛像宝藏一样,在水边拯救了宝藏。镜头里面和Hanza佳能时代的爱马仕正在滚动,令人惊讶。当然,之后我做了一个保持管理的程序。

然而,虽然看起来像产品的东西可以被拯救,但就好像我们已经丢弃了像原型部件的残余物一样的东西。我后来注意到了,但随后我扔掉了2.5厘米的F 4引擎盖。在那些日子里,那些落在那里的划痕的黑色戒指根本没有出售。所以不要犹豫,留下垃圾桶。后来我很惊讶地知道市场价格。不要后悔!向上司道歉,非常道歉,上司微笑着什么都不做。我松了一口气。然而,当我和朋友(尼康情人)聊了一会儿时,我非常生气。然而,爱好者更可怕。
