尼康 :NIKKOR-O 2.1厘米F4 NIKKOR-O 2.1 cm F4

转载自nikon官网 方便nikon 早期相机收藏资料查询。

对称的超广角镜头,受到当今
NIKKOR-O 2.1 cm F4的打击

近年来,这种在二手市场上流行的超广角镜头最初是1959年发布的用于测距相机尼康S系列的S版可更换镜头。
之后,它于同年12月发布,作为同年发布的单镜头反光相机“Nikon F”的可更换镜头。

佐藤春雄

1,NIKKOR-O 2.1厘米F4镜头配置和功能

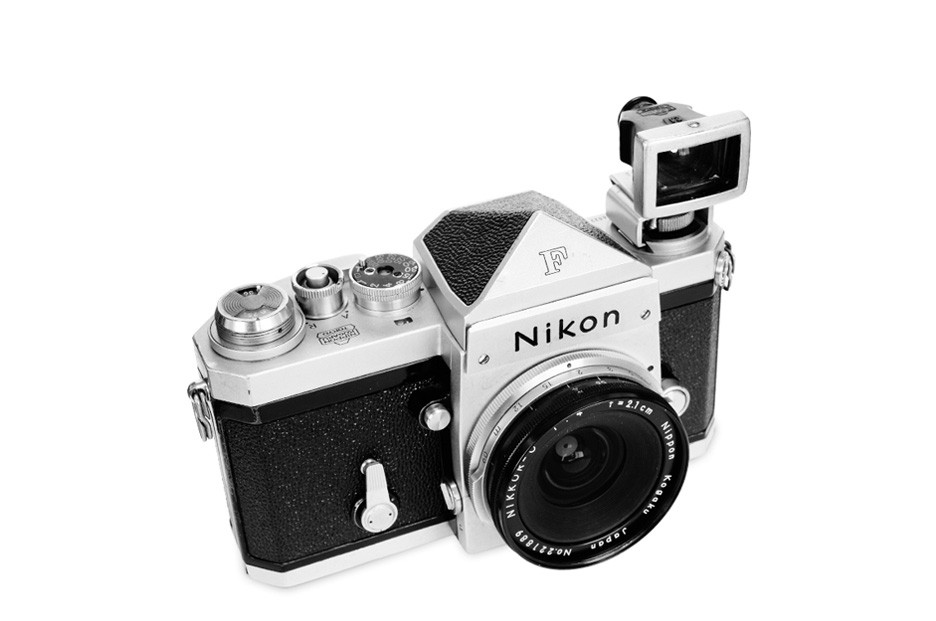

“NIKKOR-O 2.1 cm F4”和专用取景器

这种镜头看似鲜明的特点是背部(后球)从安装表面突出,如<Photo>所示。镜头后端与胶片表面之间的距离仅约为7毫米。因此,它与可以镜像的手动对焦单反相机一起使用,具体来说,“尼康F”,“F2”系列等。对于取景,将专用取景器连接到配件热靴“F”,“F2”。聚焦也是一种眼睛测量。

图1.“NIKKOR-O 2.1 cm F4”的配置

图2.“Biogon 2.1 cm F4.5”的配置

图3.大幅面相机镜头配置“Nikkor-SW 65 mm F4(S)”

如果提起有点困难,该透镜的光学系统是凹凸凹对称<图1>,在用于单镜头反射式照相机的当前可更换镜头成为从背面的主流一个非常不同的结构着眼长后聚焦型的广角镜头是的。基本上,不均匀的凹对称透镜配置,“蔡司的Biogon(的Biogon)”类型的<图2>在历史上之前,但仍然是公知的,也有不平坦凹对称的“透镜构造NIKKOR- Ø2.1厘米F4“是由于该名设计师胁善治(吉春胁)日本光学工业(现在的尼康)的发明的先生。Wakimoto先生是尼克尔S / F镜头的开发人员之一,也是微芯片镜头(精密复印镜头)的创造者。超微型尼克尔镜头(用于投影镜头的曝光装置的IC,LSI)的进一步发展,先生在这个性能,我们心怀感激与皇帝陛下紫绶(紫绶)勋章。

虽然回落到业务,“尼克尔-O2.1厘米”本发明的点是四组,每组8个配置中,在两个组的孔3个层压透镜(组2和组3)它在。“蔡司的Biogon”类型,但是通过在顺序的凹 – 凸 – 凹的三个透镜层叠,“胁”型(教师,对不起到任意命名)是是通过层压在凸凹凸的顺序。也许一个好的直觉可能被称为“喷丸”,但“Wakimoto”类型对于更大的口径更有利。

如果你说话有点困难,三个叠层镜片在合成中用作凸透镜。虽然它整体上是凸起的,但是“生物”类型具有凹面,凸面和凹面配置的许多凹透镜。因此,其间的凸透镜必须具有大的功率,它变成角落的胖透镜并且发生的像差也增加。

然而,在“Wakimoto”型中,存在更多凸,凹,凸和凸,因此可以在较小程度上抑制在每个表面上发生的像差。而且,由于该叠层透镜靠近光圈,因此最大程度地影响亮度。因此,“的Biogon38毫米”(对于6×6大小的),而“的Biogon2.1厘米”开放F(35毫米(135),用于印模)的值为F4.5在那个时候,“尼克尔-O2.1厘米“在这个班级当时获得了最亮的F4。事实上,这种“Wakimoto”型已经应用于公司内外的众多镜头,直到现在。当然,设计技术已经进一步发展和发展,但这个想法仍然继续生活。在尼克尔目前的产品中,大画幅相机的镜头组恰恰如此。

请参考<图3.>。“尼克尔-SW65毫米F4”与亮度和视角的综合是尼克尔-SW系列顶级的是大幅面相机镜头,“尼克尔-SW75毫米F4.5”中,“尼克尔-SW90毫米F4.5” ,这已成为“Wakimoto”型。一个好的发明有一个长长的呼吸,它为设计师感到自豪,这个想法继续生活,开发和应用超过20年。

作为对称广角镜头的特征,存在1)失真(畸变像差)小,以及2)周边亮度大的点。2.)如果渐晕很窄,但将由对应,例如,在印刷时出炉覆盖,1失真的)是很难解决,因为它与图像本身的失真。变形的存在与否极大地改变了完成照片的印象。例如,如果与失真,照片,较少的广角镜头拍摄的风景的照片,如在深度方向上具有小的山和地平线眩光,或者是在它的诚实描绘副本因此多少视透镜的角度的,即使是不知道是的,你。换句话说,可以说获得了自然描述。

在另一方面,当在深度方向的眩光是大的,例如,这样的大呼小叫鲍尔默围绕内部和建筑物的人时一样,你可能更喜欢失真出现了一定程度的自然。此外,我认为具有较少失真的广角镜头往往会更强烈地感受到视角。由于失真可以轻松地比较评价,被认为是现有镜头的特点之一,我觉得也很有意思取决于内容(见样品图像的照片)来选择镜头。

2,绘图特性和镜头性能

“NIKKOR-O 2.1 cm F4”的描述是什么?

为了解释“图像质量”这个词,我们需要相当大的空间,我们需要初步的知识来理解一些技术术语。因此,你在这里解释的不是真实的。虽然它变成了一个抽象而含糊不清的表达,但我想谈谈你能够大致理解描述属性的程度。

如上所述,“2.1cm F4”具有前后透镜,它们以基本对称的形状排列,其中可变光阑位于其间,这种透镜类型称为对称透镜。特别是在广角比单镜头反光其他,和透镜设置在一个有利的凹组到大尺寸屏幕角度,不均匀凹(实际透镜装置凹凸,拉丝和凹凸)后具有对称的透镜成为主流是的。如上所述,这种类型的特征是:1)低失真,和2)大的环境调光。在“NIKKOR-O 2.1 cm F4”中存在类似的趋势,但是还有3.这也是倍率色差小的特征之一。放大色差仅仅是解释现象的现象,照片周围的图像被彩色渗色反射,这是即使聚焦也不会改善的像差之一。较低的倍率色差是高分辨率镜头的必要条件。另一方面,这款镜头是在设计计算能力(电脑等)受限的时代设计的,彗形像差保持略微向内的趋势,对比度稍低,周边部分的分辨率略有降低我会的。

每个孔的具体特征如下。

  • 尽管F4开口具有相对较好的分辨率,但周围部分的对比度稍低,整体被轻柔地描绘出来。外围有一些调光,正面胶片等定量可能有问题。然而,由于图像平面也相对平坦并且几乎没有像散,因此不能看到明显的图像流。而且,由于对比度适度地压缩,所以可以很好地表现出灰度,并且在单色打印中可以毫无困难地进行直接点火。
  • 当缩小到f / 5.6到8时,环境光减少得到改善。此外,对比度上升,并且屏幕中心部分的附近变得甚至更高的分辨率。尽管如此,它并没有成为太多对比的形象。
  • 当从f / 11缩小到22时,可以充分改善环境光的减少,我认为对比度和分辨率都将是令人满意的图像质量。

这是我的主观,F / 11,F周围描绘/ 16将适合大多数人的口味。最小光圈(F / 22)其中它不会成为一显著高对比度的图像被缩小到附近不会放置在现代镜片。另一面,也说是有一个大的剩余象,但它仍然是,如果正确理解的特点可用镜头。该涂层是单层涂层,但没有极端的体验成为发生在鬼的问题。音我认为黄种人,但是这可能只是我的镜头。我的镜头比已经变得又黄又烧苦瓜,它主要采用黑色和白色薄膜。再在彩色正片或“AI AF尼克尔20毫米F2.8D”的像,现代的设计,我觉得“AI AF尼克尔18毫米F2.8D”的清晰影像的人是首选。

在“胁型”的发展对称的广角镜头是尼康除了大画幅镜头,如尼克尔-SW,在近几年,已经开始了高档紧凑型相机在使用市场上所谓的流行,“尼康35Ti石英DATE”(1993 “尼克尔35毫米F2.8”的安装一年),并有固定的在“尼康28Ti石英DATE”一“尼克尔28毫米F2.8”(1994年)。本发明和胁先生的尼克尔也一直流传到现在的设计理念,它的不断发展。由于大规模生产非球面技术的广角镜头的单镜头反光,小型化的同时,实现的,取得了阶段性成效高规格的实现超广角变焦。为理念和描绘的设计理念是不同的,但尼克尔创世纪的基础教育,继承了设计和开发理念,我觉得可以说是通过发展来获得。

一个叫Yoshimasa Wakimoto的人(1924-1996)

对我来说,谁是达不到董事及顾问董事会的不是思想,特别是因为云的人,是什么已经获得的印象是“在路上,他会告诉任何东西友好”每次你的一生中见面的时间。佐贺先生有许多。真实性的程度是未知,但我们将介绍这表明个性的那一端的人。

年轻的先生胁善治轮,光线追踪计算使用了算盘和对数表被。啮合件是年轻妇女数十人在计算中。我会问的,而不是当前计算机妇女热爱数学是年轻人胁先生的工作先生之一。好了,该吃午饭的歇一天。胁先生并尝试休息一下,爬上一个大井工厂的建筑物的屋顶,好像是在看天空的同时叼着一条腿也将尝试倪栖息在建筑物的边缘。

制造事务部的一位接受过联系的人告诫说“很快就会下来!” 这只昆虫的行踪是不对的吗?克钦先生说他开始像马戏团的走钢丝一样走路,就像屋顶的边缘一样。那些从底部抬头的人感到很惊讶。他冲上楼梯,停下来。这是一个“传说”,从那时起围栏就在这座建筑的屋顶上伸展。即便如此,它也是大胆的。因为我害怕高度,所以我无法模仿。当我听到这个轶事时,我认为“当我还是个新手时,我觉得名人设计师不可能有那么多的直觉和感激之情”。

发明先生有许多独特而美妙的东西,这在日本工业中是众所周知的。与外国着名的(!?)设计师相比,一般情况下并非如此“名人”。Nippon Kogaku Kogyo(现尼康)有很多名牌设计师,但我认为先生先生是我个人认为最好的。
