尼康:矢状面昏迷耀斑由非球面 AI Noct Nikkor 58 mm F 1.2 校正

矢状面昏迷耀斑由非球面 AI Noct Nikkor 58 mm F 1.2 校正

是第六个非球面镜片,为世界上第一个单镜头反光相机到夜间OP鱼眼尼克尔10毫米F5.6的谈话,今晚继续,试图谈论使用非球面标准镜头AI NOCT尼克尔58毫米F1.2 。

Koichi Oshita

1,矢状昏迷眩光

NOCT尼克尔的夜曲发布了据说是从(夜曲),并把它的名字,是1977年尼康F2 Photomic A的释放,同年。正如“Nocto”的名字所暗示的那样,这款镜头是为开放式光圈的夜间摄影而制作的。与传统的Nikkor AUTO 55 mm F 1.2有什么不同。我先来解释一下这种差异。

相机透镜的设计,透镜是困难的是明亮,越像差校正,矢状彗形耀斑作为对广角和大直径特别是一直困扰透镜设计者显著发生。但由于矢状彗耀斑似乎读者不熟悉的人很多,如样品图像3所示,屏幕周边的点图像捕捉的形状畸变,如鸟展翅飞翔。

该像差作为强度较弱,并且在前向光的拍摄中,对比度仅略微降低,而不是最显着的像差。而且,由于通过将光圈缩小2到3档来完全消除,因此在一般拍摄中几乎不会引起问题。然而,它仅在拍摄夜景和与主体是点图像的高对比度的天体时非常显眼。

夜景和星星是黑暗的主体,所以我想用可能最大光圈的镜头拍摄。但有一点像在开放光圈拍摄时使用大光圈镜头的特性会穿着像羽毛面纱。虽然如果缩小一点就可以解决,那么大光圈镜头的意义就会丧失。正是这个Noctikkor开发出来,用于从开放的孔径中纠正这个悲伤的矢状昏迷。这个问题由清水义之(Yoshiyuki Shimizu)解决,该论文经常出现在本文中。

2,镜片组成

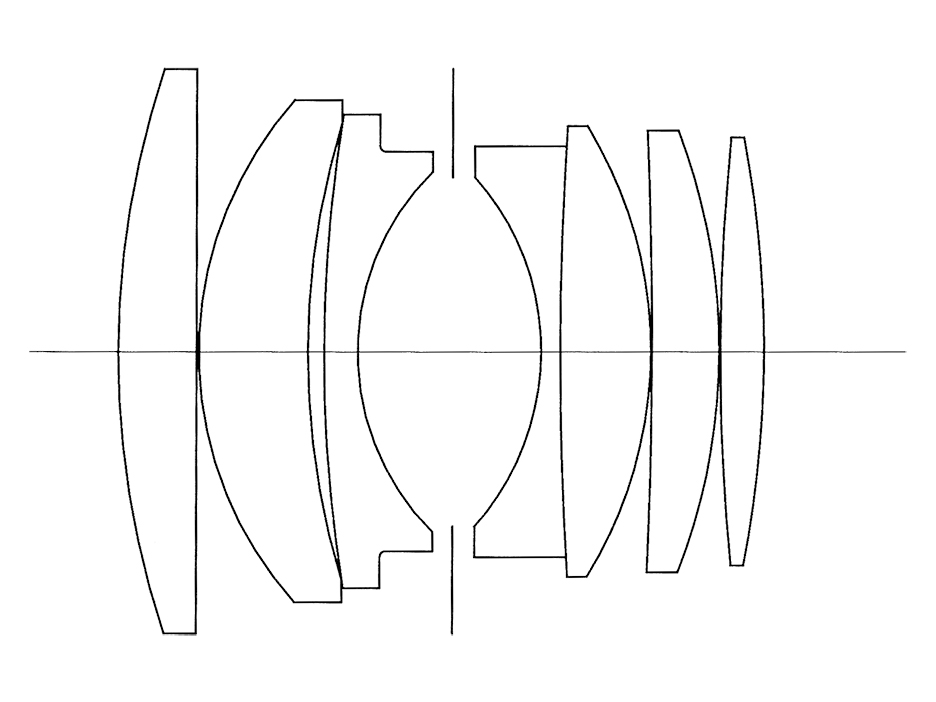

图1a.AI Noct Nikkor 58mm F1.2镜头横截面

图1b.AI尼克尔50mm F1.2镜头剖视图

如图1a所示,该透镜的结构是六组七变形高斯型透镜。高斯型特征,如在本文中采取了若干倍,校正的校正和色像差的球面像差良好将是最适当的透镜型大光圈镜头。但是,弧矢彗形耀斑的校正在这样一个简单的高斯型困难的,矢状较小F值将被显著产生写上。因此,清水,通过使用高折射率的玻璃,并在同一时间削弱每个透镜的曲率,通过非球面透镜的最大前透镜是显着地提高矢状彗形耀斑。与当前AI Nikkor 50 mm F 1.2.S的镜头横截面相比较,如图1b所示。虽然它是相同的高斯型镜头,但如果经常比较它,你会发现每个镜头表面的曲率是完全不同的。另外,通过使第一透镜非球面来校正矢状彗差。

顺便说一下,根据应用,非球面可分为两种类型。一个是用于控制球面像差和彗差的非球面作为非球面表面,而另一个是在当前Nokuto控制,因为OP-鱼眼我前面已经谈到的失真。实际上,校正球面像差和彗形像差的非球面表面比控制前一种畸变像差的非球面表面更严重。因此,在Noktokol中,采用了抛光非球面制造方法。通过研磨非球面制造是用于和产生非球面反射镜反射的天文望远镜的技术中,虽然精度高能够制造非球面,其在制造需要一个熟练的技术人员抛光的技术人员,数量和成本是严重的问题。

此外,精确镜片需要高精度检查。在Nokuto尼克尔,非球面单透镜的表面形状的测量中,当然,对于组装后的透镜中,除了常规的分辨率测试,我们进行使用专用的检查装置,火炬产品像差的测量据说他们已经成功了。乍一看它与AI Nikkor 50mm F 1.2S的镜头不一样,但为什么你不明白为什么价格增加了三倍?这是一个从制造到检验需要时间和精力的镜头。

3,描绘镜头

让我们根据这个例子看一下这个镜头的描述。此时的例子是夜景图片,其中展示了结的特征。说夜景照片,奠定了相机在三脚架上低速电影,因为使用慢速快门拍摄彻底挤压镜头光圈的标准做法。但是,由于这个音符具有F1.2的亮度,如果它是明亮的夜景,即使是ISO 100的胶卷也可以随身携带。Tempo拍摄夜景,拍摄时感觉清新舒适。这个例子也没有拿三脚架,我手拿这一切,但我拍了太多照片,条件和垂直线略微弯曲。

那么,Nokuto尼克尔,在矢状彗耀斑进行了评价,为拍摄银座夜景。为了庆祝这个日子,银座夜景试拍相比,AI尼克尔50毫米F1.2S是样品图像1和2。既不是开放孔的照片,但Nokuto尼克尔,在AI尼克尔50毫米F1.2S发现矢状彗形耀斑是应当理解的是,几乎没有明显的。更锐利的图像从开放少耀斑。AI尼克尔50毫米F1.2S是Ppoku从屏幕对比度中心的小火炬,围绕火炬,如鸟展翅的画面边缘部分的路灯。Nokuto对于罐,例如在高对比度和边缘表示切割漂浮的物体,AI尼克尔50毫米F1.2S就像欲哭的表示由线薄的致密细节描绘创建一个对象图像。AI尼克尔50毫米F1.2S要说的是镜头,适合于人像摄影。

实施例3是通过玻璃拍摄的镜头窗口。关于这款镜头的模糊味道,我同意它,但我认为落后的模糊会尽快美丽。当聚焦的表面看起来很清晰时,展示窗口和路灯的背景正在融化。然而,前方模糊有点匆忙,取决于到主体的距离,它可能会变得模糊边缘。在夜景拍摄中,强光源可以很容易地进入镜头,但由于它是多层涂层,因此鬼影不会引人注目。但是,为了防止因屏幕外的强光源引起的闪光,我想定期使用引擎盖。

这款于19年发布的Noctonikkor于1982年改装为AI-S型号,并在F5发布后的1997年完成销售。我认为这款镜头不是唯一能够为描述性特性增添价值的尼克尔镜头。据说还有很多人错过了这款镜头的生产端。然而,尽管这个名字消失了,但想要排除矢状昏迷的Noct的想法继承了其他镜片并继续存在。让我们在另一个机会谈论这个。
