尼康:nikkor 28-45 mm F4.5 世界上第一个真正的宽变焦镜头〜先锋的梦想〜

世界上第一个真正的宽变焦镜头〜先锋的梦想〜

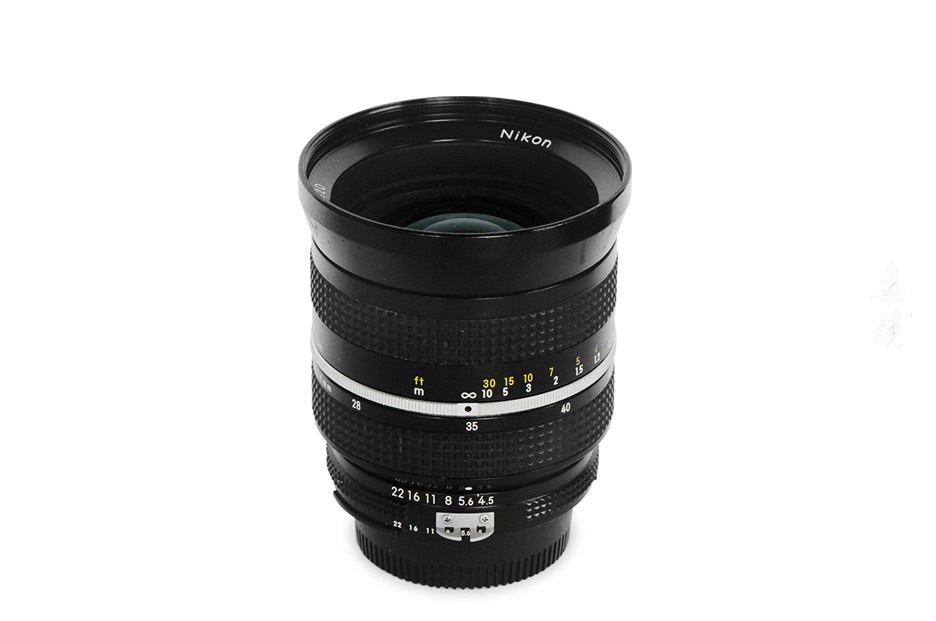

<新>变焦尼克尔28-45毫米F4.5

今晚我们将推出世界上第一款成熟的广角变焦镜头“<New> Zoom Nikkor 28-45 mm F4.5”。
这款变焦镜头是尼康(原Nippon Kogaku Kogyo)多年来不断发展的标准广角变焦镜头的来源。

佐藤春雄

1,历史和特点

自动尼克尔宽 – ZOOM 3.5 – 8 cm F 2.8 – 4

日本光学公司于F第一标准广角变焦镜头,它在第四夜“自动尼克尔广角变焦3.5-8cm F2.8-4”介绍了视觉的标准变焦镜头(1961年公布的发展)是的。这个镜头樋口隆先生设计,现在,是通常在标准广角变焦镜头,小说,这是第一次在世界上采取用“参差不齐两组变焦”的类型。不幸的是,它没有商业化,但这项研究结果没有浪费。有了这个,先锋们将逐渐沉浸在广角变焦镜头的研究中。其结果是,它装备有“世界上第一个完全成熟的广角变焦镜头”之冠“<新建>变焦尼克尔28-45mm F4.5”出现在1975年8月的一年。此外,尽管有一个非常紧凑的镜筒,这个镜头克服了变焦镜头的扭曲(畸变像差)到完美。日本名称设计师一般都不知道,但他们的足迹可以通过光学设计报告,发展历史,专利等来追踪。让我们从发展历史中退一步。

“<新>变焦尼克尔28-45mm F4.5”是光学设计,在那个时候,是由于中村正一,他已在相机光学部分第二光学部被登记。Nakamura先生是Nippon Optics变焦镜头设计的先驱之一。中村说,什么是最吸收的“龙山Hachiroku(”变焦尼克尔自动43-86mm F3.5“(1963年))”变焦镜头设计方法的知识,从那里甚至在开发者为樋口先生它是人。这个镜头的设计工作已经完成,豆芽的1970年5月的萌芽。专利申请也大约在同一时间在1973年进行的,在美国,在日本昭和49(1974)专利是在今年理所当然的。当我回顾绽放其专利文件中,令人惊讶的提示到的日期“违规违规行为4组变焦”类型负责主流的超广角变焦镜头似乎有一个可熔的东西。中村先生的变焦类型研究领先于时代。

另一方面,试生产进展顺利,并于1972年冬(1972年)发布了批量生产图纸。1975年8月(1975年)发布了开拓者的激情和汗水。世界上第一台全尺寸的广角变焦“变焦尼克尔28-45mm F4.5”配备了新的炮筒式设计,多涂层,它表现为一个所谓的(所谓的)“新的尼克尔”。之后,在1977年6月,它转换为AI方法(打开F值自动校正方法)转换为“AI Zoom Nikkor 28-45 mm F4.5”。此外,时间过去了,“AI Zoom Nikkor 25-50 mm F4”于1979年发布,全球首款广角变焦镜头完成了其功能。事实上,这个时代甚至是世界上变焦镜头的创世纪。无论是在公司内部还是外部,这里培养的设计技术已遍布整个行业。

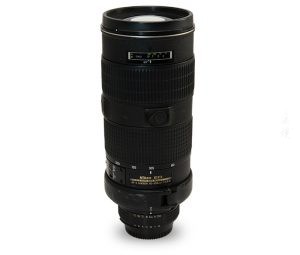

<新> Zoom-Nikkor 80-200 mm F4.5

<新> Zoom-Nikkor ED 360 – 1200 mm F11

Nakamura先生的成就非常壮观,设计的镜头不会保持广角变焦。例如,它已经建立了自己的一个焦点放大型 “ZOOM-NIKKOR自动80-200mm F4.5”(1970年)和超远摄变焦镜头 “<新建>变焦尼克尔ED360-1200mm F11”(昭和Nakamura先生设计了51(1976)年)等。此外,如果超远摄镜头:被(内部对焦内对焦)系统,事实上,被中村先生,一夫Arashida为首的开发商来说,这是清林先生的三个人。

本发明,因为,过多地说,奠定了当前超长焦镜头的基础(基础)“透镜系统,而不是移动整个,仅通过在透镜系统移动一些透镜聚焦”事实并非如此。无论是在公司内部还是外部,所有IF超远摄镜头的来源都在这里。发明者的三个人,这个成就是公认的,在1994年里,先后被授予王室,“发明协会主席奖”一些看政府官员的人。让我们把这个故事留给另一个场合。

2,绘图特性和镜头性能

图1

首先,我将简要介绍一下这款广角变焦镜头的基本结构。

该镜头由称为“凹凸凸3组变焦”的镜头类型组成。首先,总共三个透镜,在前面粘贴有大凹透镜的凸透镜和凹透镜,作为整体的凹透镜。并且,包括孔的后组透镜构成具有凸形和凹形三重结构的所谓主透镜。带码头来这里的人非常敏锐。这种结构恰好是反焦型镜头本身的结构。坦率地说,通过分别移动凹组和凸组来制作变焦镜头并不夸张,这是后焦的基本组成。“Zoom Nikkor 28-45 mm F4.5”通过将后组镜头(主镜头)移动到两个位置,进一步优化了每个焦距的散光和场曲。这是将第14晚“尼克尔自动24毫米F 2.8”所述的短距离校正方法应用于变焦镜头的示例。

那么,变焦镜头描述的是什么?让我们看一下像差特征和真实动作结果。在观察像差值时要注意的第一件事是,整个区域的comfrea非常少。由此可以预期,这种镜头将能够描述核的良好高对比度。此外,可以看出,除了非常周边的部分之外,像散很小,并且色差被很好地校正。这个功能也让我们觉得这个镜头会有一个没有颜色的无色的清晰描绘。

参见示例1和2。两者都是用前照灯拍摄的。我认为你可以理解中等对比度和色彩再现的好处。

参见实施例3和4。两者都是用完美的背光复制的,但结合涂层的优点(一起)(一起),我们正在清晰地描绘出高对比度和漂亮的色彩。此外,最重要的是失真(失真)的小。如何,28 mm处的失真为-1.8%或更低(拍摄距离为无穷远时的数值)。通常,据说如果超过-2.5%,负失真像差将开始突出。这个“28-45mm F4.5”的数字是一个不逊于单焦点镜片的数字。见例4。我敢选择一个与众不同的失真主题。尽管变焦镜头是一个非常严重的主题,但它根本无法识别失真。

到目前为止,Nakamura先生为什么要彻底消除失真?正是因为变焦镜头设计,所以没有人能做到这样的挑战。结果是中村先生的胜利。你一定很开心。

一个叫Nakamura Sooichi的人

通常,中村女士是一个总是精力充沛,总是期待任何事情的人。“声音很大,脚步声很大!”中村先生在走廊里走路时走的脚步声即使在房间的角落也能理解。Nakamura先生对一切都很认真,笑得很开心,有时候会生气,他有一个充满激情的方面,即使他离开工作也不会失望。

我将介绍Nakamura的一个年轻时期的插曲。现在说“获得带薪休假是受薪工人的权利”是很便宜的,但在过去他提交休假通知时,他被问到原因。在这样的时期,Nakamura突然申请了每周一次的假期。周围的人很有趣。实际上,中村先生是热情的“瓦格纳人”。在当时的日本,在圆形舞台的瓦格纳的著名音乐剧(音乐剧)是“指环”三部曲歌曲时钟(=需要四夜)是非常罕见的。Nakamura先生有机会。Nakamura先生听说“来自德国的表演者和音乐家到达关西”,即使他们留下来也不会站立。

我听说过Nakamura先生当时的印象。那时,Nakamura女士笑着回答说:“我在醒来时睡着了!” 我觉得我能够看到中村先生个性的一部分,我带着苦笑。我相信你每天都在忙于每天的辛苦工作。
