Planar F3.6和F4.5

卡尔·蔡司镜头设计师Paul Rudolph [1858-1935]于1895年完成了紧密配合的anastig集市的巅峰之作Doppel-Protar,可满足anastig集市的要求,我们致力于设计一种可以实现亮度的新型镜头。 Petzval和Triplet。为了满足当时对电影镜头和手持相机镜头不断增长的需求,这也是光学制造商提出的紧迫问题。当时,镜片设计的主流是紧密接触法,这是一种将镜片彼此粘合并主动减少空气接触的方法,Protar和Dagor是典型的例子。但是,使用这种方法,即使使用厚玻璃也不能获得足够的屈光力(屈光力),并且透镜的亮度没有达到F4.5。鲁道夫(Rudolph)是率先将新镜片的概念从紧密接触法转变为分离法的人之一,并于1895年完成了Planar(Zeiss Anastigmat Ia)的生产。

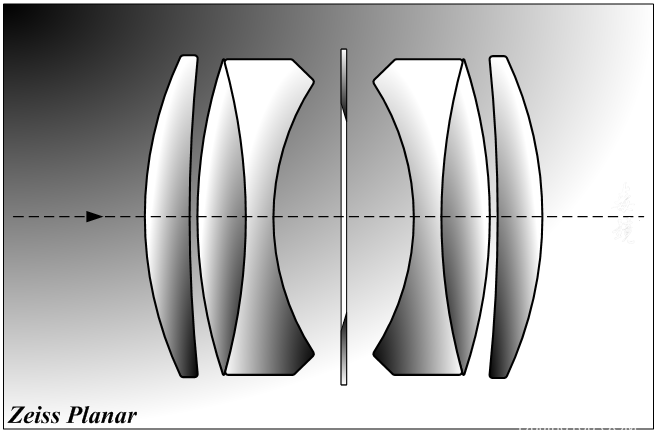

Planar的配置是用Doublet代替Clark的高斯透镜的两个内部凹弯月面(将两个透镜粘合在一起)(请参见下图)。通过在第一透镜和第二透镜之间以及第五透镜和第六透镜之间设置气隙,并在主光线通过的位置高处放置正凸透镜,在下部位置的负凹处布置负凸透镜,可以实现强大的功能。它汲取了力量并实现了明亮的镜头。这是一款划时代的镜头,可以立即校正其他主要像差,同时又不会造成昏迷,并且可以同时获得足够的亮度和宽广的实用视角。除了手持相机需要的高速以外,它还具有对称设计的优点,该设计具有较少的失真,像场弯曲和倍率色像差,并且具有光圈停止时焦点移动小的出色功能。适合用作放大镜。品牌名称Planar源自图像平面的平坦度,源自德语单词Plan(拉丁语为Planus),意思是“平坦” [参考文献5,参考文献6]。Planar的设计时代大约是在即将出现光圈比为F4.5的明亮的单独像镜的时候,但是突然出现在F3.6中的Planar是当时最亮的镜头。

蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片
平面(Planar)于19世纪末引入,是克拉克(Clark)高斯透镜的发展。左边是克拉克的高斯透镜F8(1888),这是Planar的起源,右边是Planar F4.5的早期模型,它是它的高级版本。在Planar的设计中应该注意的是Rudolph特有的过程,该过程首先通过操纵曲率和玻璃厚度来校正五个主要像差,最后通过选择玻璃来校正色差[参考2]。平面型有两种,前组和后组的焦距相同的对称型,焦距不同的非对称型[参考资料1 ]。对称类型是为拉伸和缩小而设计的模型,并且对于特写摄影很强,而非对称类型是适合于一般摄影(例如人像摄影和集体摄影)的模型。





Planar于1895年设计,镜片的专利在1896年在德国和英国公开了[参考文献1]。第二年,1897年,制造了第一台原型镜头。有关镜头产品的阵容,请参阅《 1901桑田照相手册》和《朝沼商会》目录,《 1907上田相机商店和朝沼商会》目录,Rokuoh-Sha的材料以及蔡司的官方目录(1907)。型号(Ia系列1号) -No。5)(用于缩小/放大)(部分用于显微镜)和用于普通摄影的模型(部分用于制版)(系列Ia No. 5)。6-No.19),该模型专注于色差校正(系列Ia No.22-29),具有复消色差规格的模型,适用于三种颜色的复印和制版(八系列Apochromarar-No.11-),大致分为15)[参考2-4,参考资料1]。其中,自1897年问世以来,一般摄影模型一直在稳步扩展其产品阵容,并且在某一时刻它具有15种不同的焦距,从30mm到840mm。但是,1906年左右出现的Tessar明亮的新型号(F3.5和F4.5)占据了市场份额,1907年产量急剧下降,并在1912年被迫停产[参考文献6]。到目前为止,分类帐中仅记录了559 +α作为制造产品的数量。当时,蔡司并未将Planar视为通用镜头,而是推荐Unar和Tessar进行风景摄影和室内(工作室)摄影,因此Planar不在一般摄影镜头的关注范围内。

★ Ia系列(平面)
1至5号最适合缩小和放大,1至3号也适合显微镜。蔡司目录还说明1-4号适用于电影院[参考2]。这些模型的设计假设是它们将在近距离范围内使用,而在肖像范围内使用时,它们显然将具有柔和的描绘趋势。在电影院中,人们认为这很适合表达气氛。设计是对称类型,其中前组和后组具有相同的焦距。它在特写摄影中表现出色,并使用光学系统的对称性来令人满意地校正畸变,像场弯曲和色差。有关建议的成像表面尺寸,请参阅Carl Zeiss目录[参考2]。

蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片



蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片
卡尔·蔡司·耶拿(Carl Zeiss Jena),5号平面10cm F4.5(黑色):重量(实际尺寸)166g,序列号48XXXX(1922年制造),13个光圈叶片,滤镜直径约33.5mm,光圈指数4.5 / 6.3 / 9 / 25年12月18日,固定螺丝M39 / L39(可与使用M39-M42升压环和M42螺旋线的单镜头反光相机一起使用),组成4组6元素双高斯型



蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片
卡尔·蔡司·耶拿(Carl Zeiss Jena),5号平面100mm F4.5(金):重量(实际尺寸)112克,序列号51XXX(1900年代早期制造),13个光圈叶片,过滤器直径约33.5毫米,光圈指数4.5-23 ,组成4组6元素Double Gauss型,固定螺丝为M39 / L39,因此可以与使用M39-M42升压环和M42螺旋面的单镜头反光相机配合使用。
蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片
卡尔·蔡司·耶拿(Carl Zeiss Jena),第4号  75mm F4.5飞机:重量(由于修改而未知),序列号62XXX(于1924年制造), 配置4组6元件双高斯型,安装螺钉为M39 / L39,所以M39-M42可以与使用向上环和M42螺旋线的SLR相机配合使用
另一方面,No.6至No.19是半均匀类型,在前组和后组之间具有不同的焦距。据认为,通过使设计不对称,可以抑制在远距离拍摄时引起问题的帧,并且提高了对一般拍摄的适用性。6至11号非常适合人像摄影(带手持相机),也适合集体摄影。在人像范围内,清晰度要比1号至5号高,清晰度也要好。在宏范围内的性能也很优越,尽管它比1号至5号(参考2)落后了一步。但是,它不支持风景(无限远拍摄)。推荐的成像表面尺寸基于上田相机商店的1907目录[参考3]。
蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片



蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片
E. Krauss Paris,平面蔡司No.7 6cm F3.6:重量(实际测量)124g,10个隔膜叶片,过滤器直径约29.5mm,隔膜F3.6-F23,4组中的6个隔膜双高斯型,SN :628XX(大约于1905年制造),固定螺丝为M39 / L39,因此可以与使用M39-M42升压环和M42螺旋面的单镜头反光相机一起使用。
蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片
E. Krauss巴黎,Plane-Zeiss No.6 4cm F3.6:这是一个从熟人那里借来的个人,并且由于序列号是583XX,因此假定它是在1903-1907年左右制造的。成分是双高卢类型,分为4组,包含6个元素。
由于成像表面的尺寸,第12至19号镜头适用于大幅面相机,是集体摄影的理想选择。其中,第16至19号也适用于复印和制版。推荐的成像表面尺寸基于1907年上田相机商店的目录。
蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片



从22号到28号,开路F值保守地设置为F6.3。在蔡司目录中,它被称为“经复消色差校正的镜头”和“适合需要自然色彩显影的照片”,并且它似乎是强调色差校正的镜头(比复消色差镜头还少)。由于缺乏信息,无法判断该构图是均匀类型还是半均匀类型,但是在目录中,编号1至5是均匀类型,而编号22至28是普通类型。半均匀类型,该表达式表示它是目录。有关建议的成像表面尺寸,请参阅蔡司目录。
蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片



★ VIII系列11-15(复消色差平面)
蔡司已经准备了VIII系列Apochromat-Planar No.11-No.15,它对于三种颜色是消色差的,作为用于复制和制版三种颜色的镜头。 2]。尚不清楚此模型是统一模型还是半常规模型。顺便说一下,系列VIII No.0-No.5是Apochromat-Tessar。蔡司1907年目录中未列出6号至10号。是Apochromat-Unar吗?

蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片

★每种型号的产量下表显示可以在蔡司分类帐中确认的一般摄影型号(5-19号)的产量[参考文献6]。大量生产的型号为60mm F3.6(30件),130mm F3.8(43件),160mm F3.8(60件),205mm F4(129件),250mm F4(215件)。 205mm和250mm的产量是迄今为止最大的,因为当时的主流相机是5×7英寸大幅面。另一方面,60mm型号是24mmx24mm格式的立体相机,而130mm和160mm型号相对组织为中型和大型相机(用于一般摄影)的镜头,例如纽曼和瓜迪亚的High Speed模式和Universal Special。 B.数量已提供[参考文献2、3]。

蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片

另一方面,从1897年到1932年,用于减缩/扩展的1-5号(F4.5 / 2cm-10cm)的生产时间很长,甚至达到了蔡司分类帐中所描述的数量[参考文献6] 3667瓶被供应到市场。Planar不希望Tessar效仿,因为它具有高分辨率,低色差和畸变以及停机时的低焦点移动,因此对特殊应用的需求持续存在,并且可以长期生存。下表显示了可以在分类帐中确认的每种产品型号的生产量。但是,VIII系列复消色差平面不在列表中。可以看出,除了战时以外,所有模型都是不断生产的。
看着分类帐,我注意到早在1896年就有透镜的制造记录,该透镜似乎是Planar。该镜头被称为Anastigmat F4.5,但Unar F4.5(设计于1899年)距离还有很长的路要走。如果这是普莱纳尔(Planar),那将比大多数人认为它于1897年出现的时间早一年,而普纳尔的出生年份将早于公认的理论。当然,除了实际产品外,没有其他验证手段。

蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片

四组六元素的光学设计(双高斯)是在Planar的诞生下首创的,随着单镜头反光相机时代的到来,它成为了明亮镜头的基本配置,并且镜头设计的趋势已经日渐成熟。自1960年代以来20世纪初以来一直延续至今,从Tessar型时代到Double-Gauss型时代发生了重大转变。由于Planar作为祖先的历史意义,因此被称为一个伟大的里程碑。肖像飞机由于Tessar的出现而被剥夺了活动的位置,并于1911年消失了,但是42年后的1953年,它作为西德蔡司提供给Rolleiflex 2.8C双镜头反光照相机的模型而复活。达到。另外,作为可互换镜头,引入了Planar 50mm F2(1952年设计),该镜头在1959年作为鲁道夫Planar [参考材料4]的双高斯型配置安装在Contarex I型上。Rolleiflex的Planar由5件组成,这在设计上与Rudolph的计划器有所不同,但也被称为“ planar in the planner”,它之所以庞大,是因为使用此模型的摄影师留下了许多令人印象深刻的照片。将获得普及[参考文献7]。此后,人们对Planar的热情甚至创造出象征性的单词“ Planar信念”。过去的Planar为Rolleiflex所开展的卓越活动,无影无踪地吹走了“特殊​​镜片”的品牌形象。
Planar的全面活动直到战后才开始。战前的Planar在明亮的Sonnar和具有成本效益的Tessar的掩护下蒙蔽了阴影。例如,侏罗纪和白垩纪的哺乳动物。他就像老鼠一样,在恐龙统治地球的时候悄悄地幸存下来。

参考
★收购背景
平面镜头4.5 / 100(2)4.5 / 75是从经典镜头发烧友牌照5151借来的。这些年来,所有型号都处于良好状态,并且75mm镜筒已经磨损,但光学系统处于良好状态。缩小和放大模型(F4.5)是畅销产品,已生产长达35年。考虑到3667件的生产量,很难认为它是非常稀有的产品,但是由于这个原因,打入二手市场的机会很少,而且很难获得。某处可能有人很多。还是在战争中迷失了?
蔡司经典镜头第3部分:Carl Zeiss Jena Planar 10cm F4.5, 75mm F4.5, E.Krauss Paris Planar-Zeiss 60mm F3.6, 40mm F3.6镜头测试及样片
E.Krauss Planar-Zeiss 60mm F3.6于2014年6月在照片上购买:东京代官山的mutori商店,价格为78,000日元。最初,我对在商店首页上发布的立体摄像机的Heliar感兴趣,并参观了商店以查看真实的东西,但是我介绍了商店老板从现在开始在其主页上发布了Planar。它。看到那一刻,我几乎流鼻血。适用于孔径为F3.6的人像摄影。这是我第一次看到真实的事物。镜头具有定制的黄铜转接器,该转接器已转换为M42,并已精确调整至无穷远。玻璃的状况极佳,几乎没有灰尘。从序列号中可以发现,该镜片是在1905年左右生产的单品[参考资料5]。当我将其安装在商店的相机上并通过取景器看时,我可以清楚地看到聚焦的山峰。显然,该镜头具有高分辨率且很锐利。F3.6模型极为罕见,找不到它是没有希望的。而且,它不是由最初的蔡司制造的,而是由法国的克劳斯(E. Krauss)制造的。以前,我浏览过所有名为E.Krauss的相机和镜头,以找出E.Krauss镜头的序列号,而且我自己也知道这架Planar的稀有性。二手市场是完全未知的,但是CollectiBlend最初的蔡司370mm F4.5(No.15)是为一般摄影提供的,在eBay上有中标的记录,尽管对大幅面相机的需求不高,但它的价格却超过了1000美元。我立即与商店老板联系,并告诉他明天他会来买东西。该镜头于当晚在商店的首页上发布,但似乎立即进行了询问,这恰恰是触觉上的不同。状况良好的出色设计,您对它的关注越多,患病的机会就越多。这是一次美妙的相遇。
★射击测试
我得到的计划者是为缩小和放大而设计的孔径比为F4.5(4号:75mm和5:100mm)的模型,为肖像摄影而设计的孔径比为F3.6的模型( 4号:75毫米和5号:100毫米)。7号:60毫米)。前者是专门在近距离范围内进行微距摄影的镜头,后者是能够涵盖中等距离并专门进行人像摄影和人群摄影的镜头。由于这些不是通用镜头,因此,例如在风景(远景或无穷远)中使用时,它们不会表现出原始性能。我们必须注意这一点。
①平面100mm F4.5和10cm F4.5(5号):用于近摄
接近区域:在全开光圈下,由于帧而造成一些模糊和眩光,并且对比度较低,但是当您停下来一步(最高F6.3)时,对比度和清晰度会得到改善,分辨率为很好,线条也很细腻,真是一幅描写。即使球面像差特性很近,它也不会轻易移到下方,并且后面的散景仍然很粗糙且很硬,因此您可以感觉到,这款镜头从一开始就设计为着重于近距离拍摄。相反,前景很柔和。基本上,它是柔软的,颜色是浅的。
肖像区域的风景:耀斑明显,描绘趋势接近柔焦镜头。对比度也很低。有必要从开阔处挤压2至3步(F9或更高)以获得清晰的图像。背景模糊非常困难且嘈杂,并且分辨率也在下降。似乎由于在近距离处强调性能而引起的反应,球面像差在该距离处明显移到了超校正侧。在四个角附近,您可以看到昏迷特有的模糊效果,其中点光源的图像像彗星一样尾随。
②平面75mm F4.5(第4号):用于近摄
描绘趋势与5号(100毫米)非常相似。打开的画质很柔和,为了获得清晰的图像,必须将光圈从广角打开位置向下停一到两步,并且在远距离拍摄时,必须将光圈向下停更深的一步。即使在近距离内,后面的散景也很粗糙。毕竟,它是一个柔软的镜头,颜色是苍白的。
③平面60毫米F3.6(第7号,由E.克劳斯巴黎制造):对于肖像摄影
从近距离到人像范围,图像清晰,清晰。在诸如风景之类的远距离拍摄时,分辨率会稍微降低,并且在全开光圈下可能会看到由于帧造成的模糊和眩光,但是如果稍微停下来,则在像差方面会获得良好的拍摄效果。对比度好,颜色好。后面的散景不如近距离散景那么硬,在人像范围内只有一点点嘈杂,并且在近距离范围内变为柔和的扩散。
④平面40毫米F3.6(6号,由E.克劳斯巴黎制造):对于肖像摄影
这是从熟人那里借来的。由于它是用于人像的,因此从近摄至远摄都有很好的图像范围,并且由于昏迷引起的模糊极少,如果停下来一步,图像将变得清晰。



早期的平面人像在1911年灭绝,不是因为镜头不如Tessar而是因为当时它还不是“通用镜球”。当我看到计划者的巨大潜力时,这些想法逐渐在我心中涌现。通用镜头(通用镜头)是一种具有高总焦度的镜头,可以处理从微距到人像范围和风景的大范围区域,并且相对于到被摄物体的距离的像差波动很小。再看计划者阵容,可以使用一个光学系统进行处理,例如近距离和人像具有不同的设计,并且人像不能覆盖风景(远距离)。距离比Tessar窄。早期的双高斯技术在处理昏迷方面留下了很大的问题,这在远距离射击时是个问题,除非遵守“使用注意事项”,否则不可能获得令人满意的射击效果。这个问题后来通过设计一种新的设计方法来分离前排的对齐方式而为解决方案打开了大门,但它等待着特隆尼尔的氙气(1934)出现。
