蔡司Carl Zeiss Jena BIOMETAR 80mm F2.8, M42/P6(Pentacon-six) 镜头测试及样片

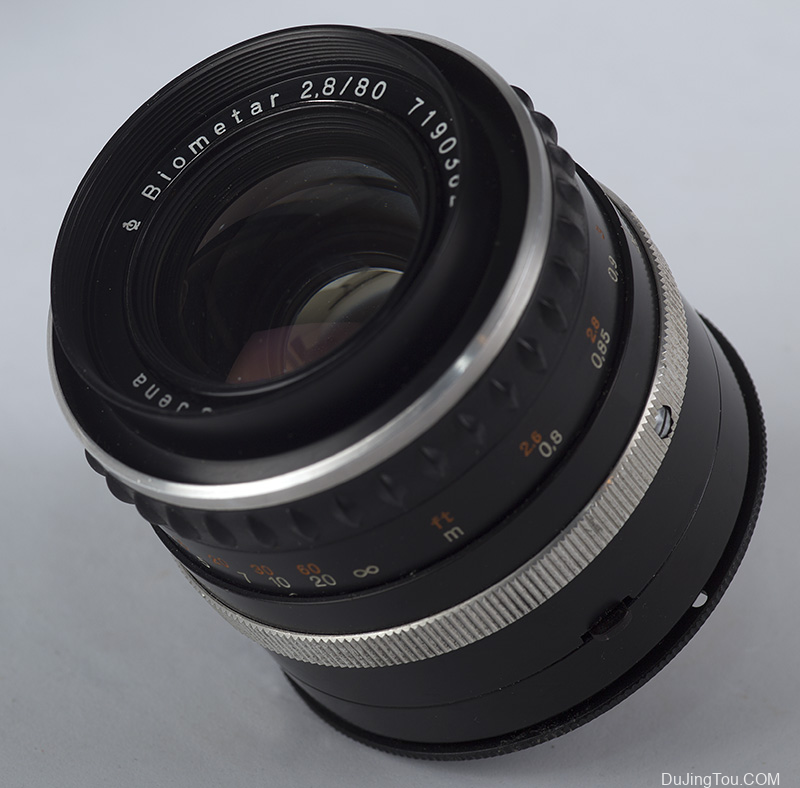

蔡司Carl Zeiss Jena BIOMETAR 80mm F2.8, M42/P6(Pentacon-six) 镜头

Print Friendly, PDF & Email





Carl Zeiss Jena Biometar 80mm 2.8 由东德 Carl Zeiss Jena 公司于 1953 年推出。它是远摄人像镜头的早期版本。在 f2.8 时,它不是最快的镜头,但它确实提供了独特的 bookeh。近年来,这些镜片变得非常具有收藏价值,并且完好的版本的价格往往会上涨。

资料来源:https://vintage-camera-lenses.com/carl-zeiss-jena-biometar-80mm-2-8/

Carl Zeiss Jena Biometar 80mm 2.8版本

Carl Zeiss Jena Biometar 80mm f2.8镜头是最古老的 M42 卡口Carl Zeiss Jena镜头之一,提供经典的全金属饰面(以及Zeiss BiotarTessar镜头)。这些旧版本的镜头玻璃有时会出现特定的气泡(这些不会影响图像质量——在过去,生产纯高端玻璃非常困难)。

Biometar既适用于 35 毫米相机,也适用于 中画幅相机(点击此处查看中画幅 Biometar 。35mm 镜头有 Praktina、M42Exa / Exakta卡口。M42镜头更贵。35mm 镜头有银色全金属饰面,早期版本有皮革对焦环。

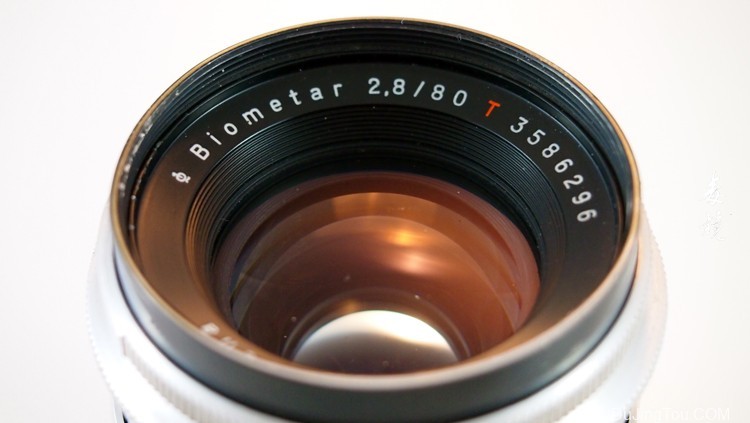

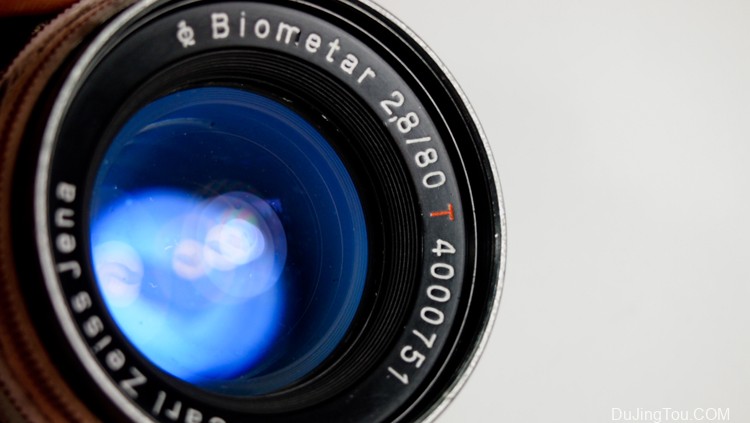

镀膜和未镀膜镜片都存在。镀膜镜片标有“T”或“V”或“MC”。

  • 可用支架:

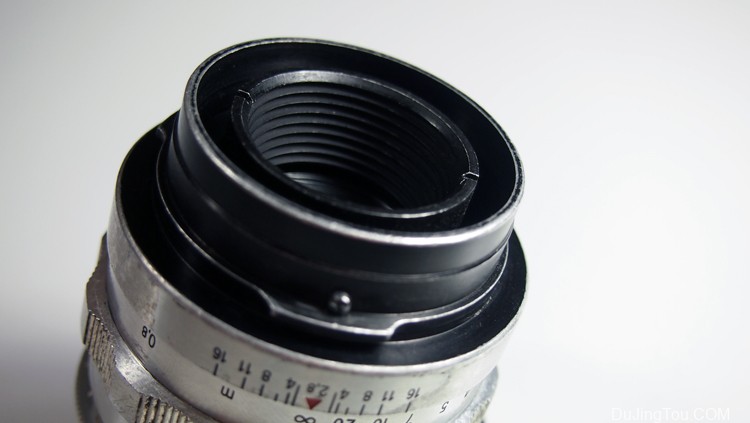

    • M42 安装座
    • EXA Exakta 刺刀安装座
    • 普拉提那山
  • 东德制造
  • 最近对焦距离:80cm
  • 光圈叶片:12 个(后期型号有 6 个)
  • 重量:230克

Biometar 2.8/80 – 带皮革对焦环的早期版本

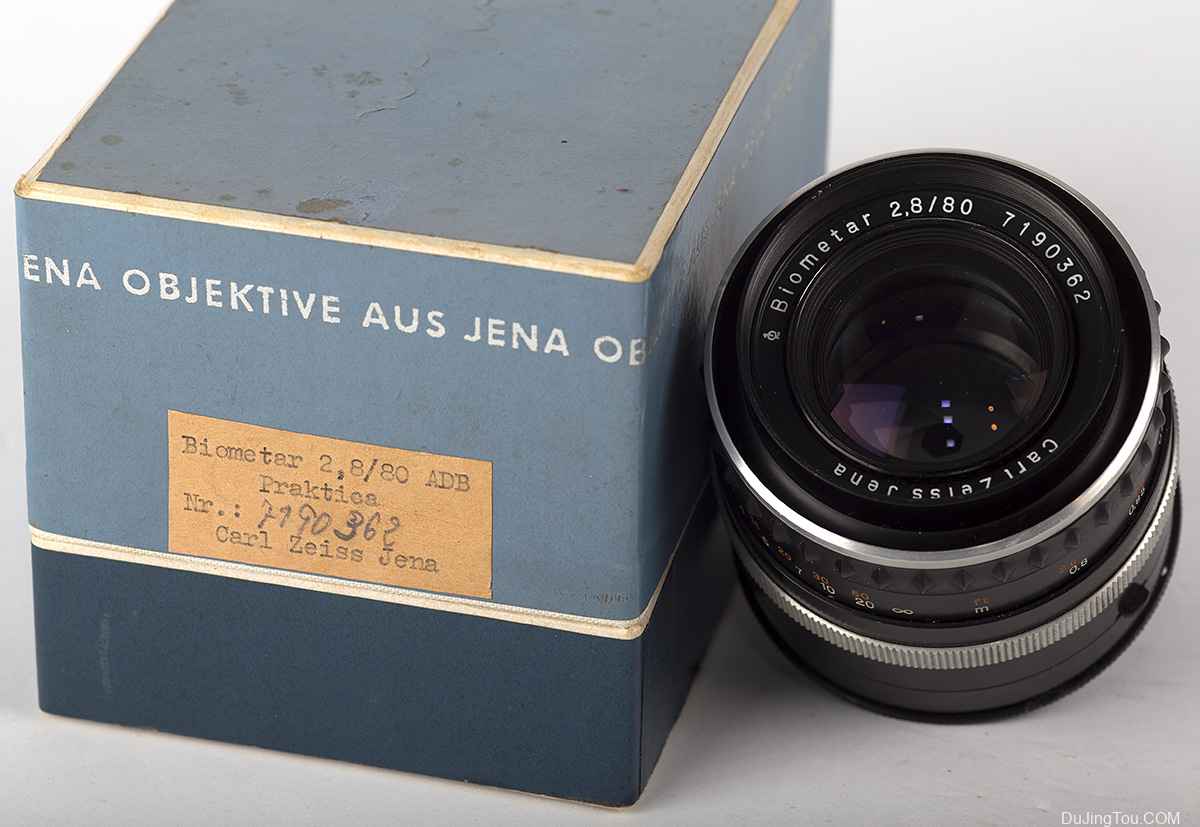

Carl Zeiss Jena Biometar 2.8 80mm 镜头的第一个版本可以通过皮革对焦环来区分。这也是 Biometar 的 Pentacon Six 中画幅版本的情况。这个版本主要是为 Praktina 相机制作的。

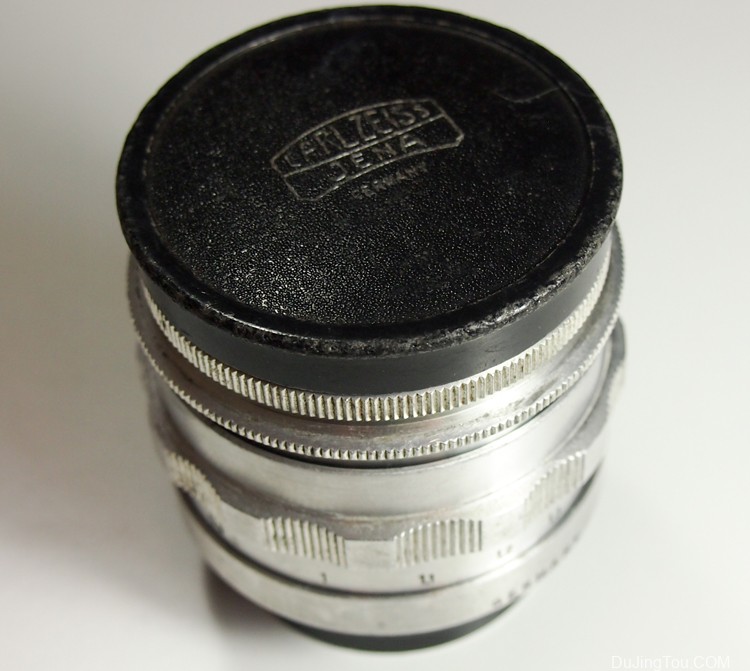

Biometar 2.8/80 – 全金属饰面的第二个版本

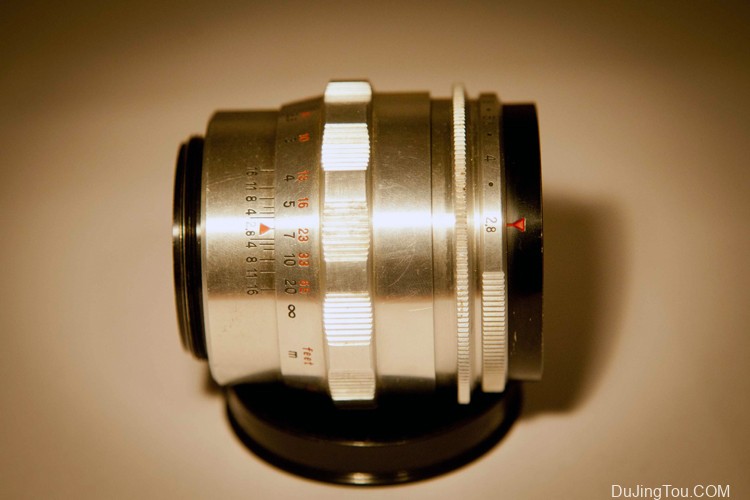

Biometar 的第二个版本现在有一个完全银色的表面,没有皮革聚焦环。镜头本身的光学公式没有改变。

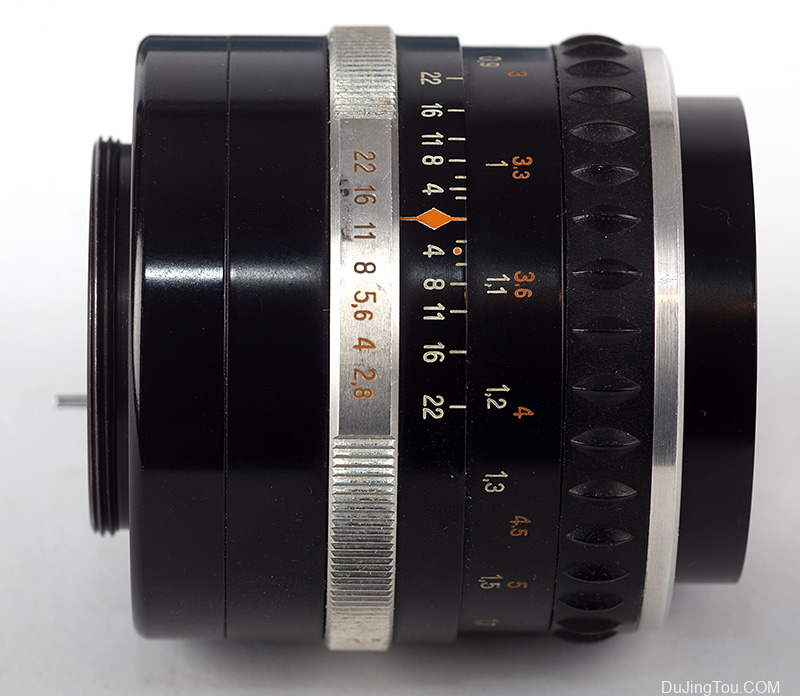

Biometar 2.8/80 – 第三版带胶木聚焦环

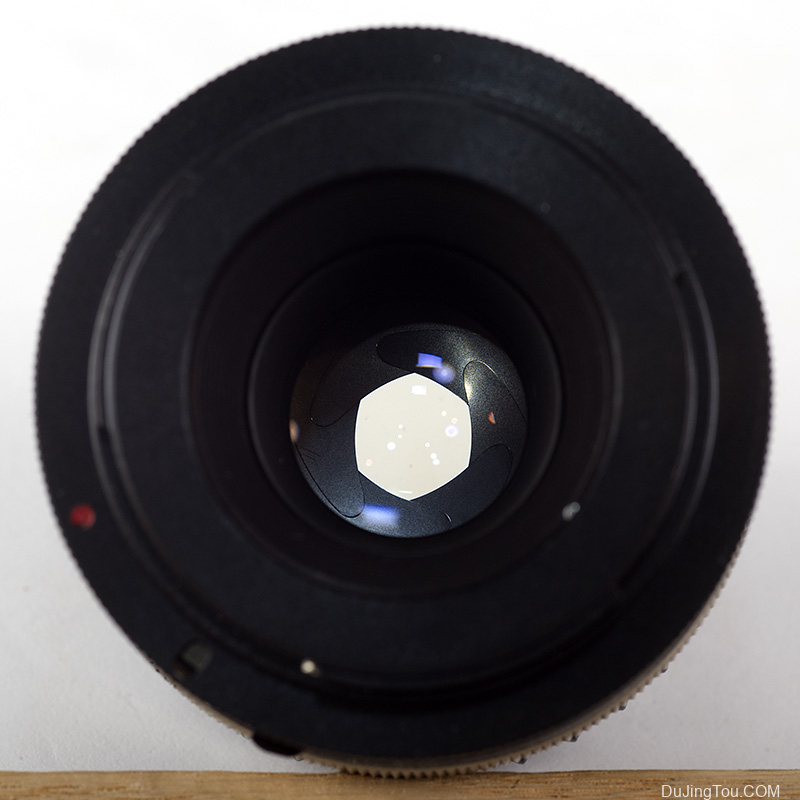

Biometar 的第三个版本现在大部分是黑色的。对焦环由电木制成。这个版本有 6 个光圈叶片(不像早期版本有 12 个光圈叶片)。下面的图片是 J. Calwell 的图片:

Pentacon Six是一款单镜头反光(SLR)中画幅 相机系统,由东德制造商Pentacon于 1966 年至 1992 年间制造。Six 使用Pentacon Six 安装座(一种后锁 式卡口安装座)接受镜头。

内容
1 历史
1.1 实践
1.2 五角大楼六
1.3 埃克塔 66
2 取景器
3 参考
4 外部链接
历史
实践
Praktisix由 Kamera Werkstätten (KW) 制造。它是一款以当代 35 毫米单反相机为原型的 6×6 单反相机。紧随其后的是 Praktisix II 和 Praktisix IIA,都进行了较小的、相对美观的改动。它们都具有相当差的可靠性,包括较差的帧间距。[1]

五角星六
1959 年,Kamera Werkstätten 更名为 VEB Kamera 和 KinoWerke Dresden。1964 年,他们成为 VEB Pentacon,1970 年,Kombinat VEB Pentacon。随着东德摄影业的统一,Praktisix 被修改为Pentacon Six。通过使用带齿的滚筒来改善帧间距,该滚筒在胶片前进时会转动;当正确的胶片长度前进时,该机构就会脱离。[1]

引入 TTL 测光棱镜时,铭牌上添加了字母“TL”,但相机机身没有其他变化。

Pentacon Six由澳大利亚经销商Hanimex作为Hanimex Praktica 66进口到美国。这是为了绕过禁止从共产主义国家直接进口的美国法律。[1] [2]

Pentacon Six TL是经过修改的版本,可拍摄 4×4.5 厘米的照片 ID帧。

Exakta 66

埃克塔 66
Exakta 66基于Pentacon Six ,但由纽伦堡的Exakta GmbH在西德制造。机身是橡胶涂层的,进片杆移动的角度更短,它有一个 TTL 测光棱镜和新的施耐德镜头。[3]

不要将 Exakta 66 与几款名称几乎完全相同的早期相机混淆。这些 Exakta 6×6 相机是由德累斯顿的Ihagee在战前年代生产的,直到 1954 年才中断 。

取景器
Praktisix 和 Pentacon Six 配备了一个简单的腰部水平取景器和一个上翻盖。[4] Pentacon Six 可以使用非测光棱镜,后来生产了TTL测光棱镜。[3]

第三方适配器允许将Kiev 60的计量棱镜(外部基于 Pentacon Six)连接到大多数 Pentacon Sixes 和 Exakta 66。它更亮,显示更多视野,并且是新的。[5]同样的适配器也允许使用 Kiev 60 腰部水平仪。据报道,这款取景器的灵感来自Rolleiflex TLR 相机上的取景器,并且比最初的 Pentacon 取景器更好。[4]

卡尔蔡司 Jena Biometar 80mm 2.8

  一个很好的混血儿,通过在前组中配置高斯透镜配置并在后组中配置了Topogon透镜配置,奇迹般地成功地发挥了两种透镜的优势,被称为Biometar / Xenotar型透镜。卡尔蔡司(Carl Zeiss)在战前就已经为这种镜头设计申请了专利,但是直到战后才将其商业化并广为人知。由于它显示出其他镜头配置无法获得的出色性能,因此从1950年左右开始广受欢迎,并且包括东德和西德在内的各个国家的光学设备制造商都开发了相同类型的产品。这种类型的镜头具有出色的视角特性(广角部分的图像质量)和高分辨率,这是由著名的Xenotar制造的,该镜头后来以其压倒性的性能震撼了日本主要的光学系统。打开时,中心部分的高分辨率达到180 Line / mm或更高,外围部分甚至达到50 Line / mm甚至更高,具有当时双高斯型镜头的两倍以上的性能,并且有人称Tessar紧随其后,这是对的。评估了许多优点,例如良好的对比度性能,支持从广角到远摄的所有视角设计的多功能性以及对微距摄影的适用性,并且Tessar型,Sonnar型,Double Gauss型等优秀的老年人拥挤不堪。在某个位置。该博客将多次介绍Biometar / Xenotar型镜片。
第一个是前东德人民公社卡尔·蔡司·耶拿(Carl Zeiss Jena)在1950年至1981年间生产的Biometar 。它在德语中被读为生物金属,在英语中被读为生物金属。该品牌专注于中直径镜头的主要产品,生产三种型号:广角35毫米,中远摄80毫米和远摄120毫米。其中,焦距为80毫米的Biometar镜头是中画幅摄影产品中产量最高的镜头,并且在30多年来一直是畅销产品。镜头是由哈里·佐尔纳(HarryZöllner)博士(1912-2008)设计的,于1946年Voigtlander转让 [专利US2968221 ]。Zöllner博士是在Voigtlander时代设计Skopar的人,甚至在移居Zeiss Jena之后,他还是Flektogon系列和Pancloar系列等知名品牌的设计师,并且是战后东部支持Zeiss Jena的著名设计师之一。德国。1965年退休,2008年在耶拿逝世。我长寿
 Bimoetar / Xenotar字体设计理念

通过调节布置在后组中的凹透镜的厚度,可以控制高斯型透镜的特性的比重和托普冈型透镜的特性的比重。通过增加凹透镜的厚度,主要增强了高斯透镜的特性,提高了图像中心的分辨率和色差校正效果,并且可以容易地实现大光圈。这种类型的镜头的典型示例是英国公司Wray于1944年发布的Unilite品牌,该品牌实现了较大的光圈,可切割F2。相反,如果减小厚度,则主要增强了地形透镜的特性,并且可以增强像散和畸变的校正效果。尽管孔径比稍微适中,但是视角特性(外围部分的分辨率)得到改善,这使得更容易设计广角镜头,放大镜头和实现高均匀性的镜头。卡尔·蔡司·耶拿(Carl Zeiss Jena)的Biometar和施耐德(Schneider)的Xenotar是这种镜片设计的代表。有文献将Unilite型与Biometar / Xenotar型统称为等同,但Unilite型透镜的设计原理完全不同,并且两者都相似,而Unilite型透镜强调的是光圈大于视角特性。 -存在(请参阅贞彦(Sadahiko Tsuji)的“关于镜头设计的所有内容”)。

★从原型的外观到商品化,
Biometar都是一种畅销产品,从1950年到1981年生产了31年。根据东德蔡司的生产分类帐,自1949年以来已生产出具有各种安装标准的原型(原型)。第一次是在1949年8月,生产数量是三。焦距为80mm,最大光圈为F2.8。1950年2月,第二年,第二款原型机出现了六种90mm F2.8规格。真相尚不清楚,为什么要制作两种焦距相差仅10毫米的镜头原型。然而,在夏天,无论80毫米和90毫米产品的比较研究进行,并80毫米F2.8终于商品化。该模型于1950年秋首次出现,并首次为Rolleiflex提供6×6厘米中画幅的封面。1952年,推出了尺寸比光学系统小一号的35mm格式M42支架和Exakta支架。与此同时,自1950年1月起,东德蔡司发布了焦距为35mm的Biometar 2.8 / 35(35mm格式)。这种广角生物群落突然出现,但没有使用原型进行性能测试,但实际上是在东西方蔡司联合开发的战后Contax IIa / IIIa中,以应对战前Biogon 3.5的紧急情况不能使用cm F2.8。但是,战后西德蔡司推出战后Biogon 35mm F2.8之后,需求立即下降,并且仅在生产1614时就停止了生产。同时,东德蔡司已经准备了另一种广角Biometar后继产品。他开发了一种新的广角镜,使Biometar可以重新聚焦,使其适用于单镜头反光相机,并于1952年以Flektogon的名字首次亮相。

1952年推出的Flektogon 2.8 / 35和2.8 / 65光学器件。哈里设计 佐尔纳和鲁道夫Sorisshi。后组侧(黄色)毫无疑问是Biometar型镜头。前组(红色)镜头元件已添加到此镜头中,并且已重新对焦以适合单镜头反光照相机。它在外围显示出清晰,高分辨率的描述能力,并获得了与微距拍摄相当的高性能(例如,近摄能力),并随着单镜头反光相机的兴起而广受欢迎。考虑到最大程度发挥Biometar出色描绘特性的产品概念,自然可以找到在特写摄影中表现出色的广角镜头。

 从1951年到1952年,似乎提出了增加Biometar直径的计划,并且正在试制五个具有F2直径比的原型(50mm,58mm,50mm,80mm,120mm)。但是,由于在该开口率下得不到足够的性能,因此尚未商业化。从1954年到1958年,实验性地制造了F3.5和F4(3.5 / 80、3.5 / 105、4 / 80、4 / 85)的原型,这次与F2.8相比具有适度的孔径比。这些要么是在探索使用放大镜的可能性,要么是在与竞争对手的产品(Xenotar和Planar)同时发布具有F3.5开口率的低价产品这一事实相反。但是,它们都没有商业化。从1956年起,提出了扩大F2.8开口率产品阵容的计划,并设计了具有四种焦距的原型模型(40mm,50mm,105mm,120mm)。其中,焦距为120 mm的远摄型号自1958年以来就已经商业化。1962年,提出了扩大焦距的计划,并制作了两个原型模型的原型:具有标准视角的55mm F2.8产品和具有中距远摄镜头的77mm F2.8产品。但是,可能是因为同时出现的PANCOLAR的性能良好。这也没有被商业化。我无法想象后一个77mm模型是相对于当前80mm模型的原型。自1965年Zeiss博士从Zeiss退休以来,没有开发任何原型。

 型号变更及产品概述

早期(1950-1958年)的Biometar是铝镜铜,有两种类型,焦距分别为80 mm和35 mm。从1958年开始,增加了一种新型焦距为120 mm的产品,并更改了设计,并准备了两种版本:铝镜面铜和黑色镜面铜,其滚花部分带有合成皮革装饰。1962年,出现了一个带有奇怪设计的模型,该模型的滚花部分上有突起,但几年后设计发生了变化,这可能是因为它不受欢迎,并且从1965年左右变成了斑马纹镜面铜。到目前为止,所有产品均为单涂层产品,但自1970年代初以来,该模型已更改为黑色镜面铜模型,在玻璃表面进行了多涂层处理。镜头生产一直持续到1981年。以下是按年龄段列出的Biometar变体,设计,外观特征等的列表。生产期间设计设计规格贴上印记标记等————————————— ————————————————- – ● 1950 – 1958年时间铝制桶  2.8 / 80 M42 / Exakta用于1Q T ● 1950- 1959年制铝桶2.8 / 35 CONTAX IIa / IIIa用于T涂层1959年生产终止● 1958- 1962年滚花皮革设计(铝/黑色镜筒)2.8 / 80,2.8 / 120 P6 / Exakta / M42,1Q

●大约在1962-1964年间设计,带有凸出的月桂树(黑色镜筒)2.8 / 80、2.8 / 120,P6 / Exakta / M42
●大约在1965-1970年的Zebra镜架2.8 / 80、2.8 / 120,P6 / Exakta / M42,澳大利亚耶拿(Jena)出口品牌,1季度

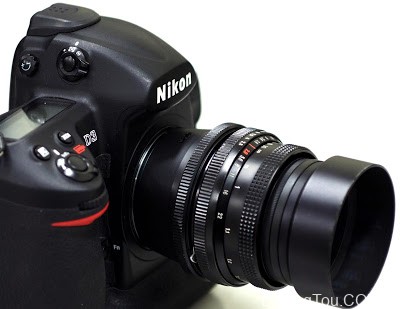

● 1970年代初至黑色黑色镜筒2.8 / 80,2.8 / 120,MC(赤字),P6 / M42 ● 1970年代中期至1981年黑色镜片镜筒2.8 / 80,2.8 / 120,MC(白色),P6 / M42

还生产了少量用于Rolleiflex,Praktina和Bronica(Zenzanon品牌)的生物仿制药。在黑色镜面铜模型后一种模型中,通过对P6支架和M42支架使用相同的光学系统,使生产线合理化。M42安装座的黑色镜面铜模型只是P6安装座上的真正蔡司安装座适配器。





全世界有多少BIOMETAR / XENOTAR类型的镜片?

Biometar / Xenotar型镜头清单

 前东德
卡尔蔡司(耶拿)
Biometar 2.8 / 35
Biometar 2.8 / 80
Biometar 2.8 / 120
●前西德
SCHNEIDER
xenotar 2.8 / 210,2.8 / 150,2.8 / 105(LINHOF),2.8 / 100,2.8 / 80
xenotar 3.5 /
135,3.5/ 75xenotar 4/100
Tele-Arton4/85,4/90(DKL)
Tele-Arton 5.5 /180,5.5/240,5.5/270,5.5/ 360
卡尔·蔡司(Oberkochen)
平面3.5 / 100(Hasselblad)
平面1.8 / 50(Rollei SL35)第一模型
Leitz
Elmarit-R 2.8 / 90(第一版本)
●俄罗斯制造
KMZ
Vega-3(Zenit-4
/ 5/6 MMZ / Belomo / AOMZ
Vega-5U 105分之4(扩,M42,1960-的结束)
维加-5U 4/75(扩,M42,1960-的结束)
ARSENAL
Vega-12B 2.8 / 90(P6 /基辅60)
MC Vega-28B 120 / 2.8(P6 /基辅60)
●捷克斯洛伐克
MEOPTA
Meogon 2.8 / 80
●日本制造
NIKON
Auto Nikkor-P 2.5 / 105
Micro Nikkor C 3.5 / 50
Micro Nikkor 3.5 / 5cm(Nikon S)
Micro Nikkor 3.5 / 55
Micro Nikkor 5/70
Macro Nikkor 4.5 / 65
Nikkor 2.8 / 75(Bronica)
KOWA
6 2.8 / 85
OLYMPUS
Zuiko Digital 2.8 / 25前后反转式
Zuiko Macro 3.5S 3.5 / 50
Zuiko Auto-Makro 4.5 / 135( 贝洛微距镜头)
MAMIYA
Macro-Sekor 2.8 / 60(TOMIOKA OEM)与Rikenon 60 / Yashinon 60
Fujifilm
EBC X-Fujinon 55mm F1.6
RICOH
Rikenon 2.8 / 60(富冈OEM)
YASHICA
Yashinon 2.8 / 60(
TOMIOKAOEM)Yashinon 2.8 / 45
Yashikor 2.8 / 50(Leica-L)可能与
Yashinon 2.8 / 45相同的光学系统COSINA
Cosinon 2.8 / 35(CX-2)
KOMINE
Elicar(Vivitar)2.8 / 55
迈耶(Meyer)
Orestegor 4/200
FUJIFILM
富士龙L 2.8 / 50
富士龙2.8 / 45(适用于Fujica 35M)
PENTAX
Macro(FA)3.5 / 100
SANKYO
W-
Komura3.5 / 35Komura 100 / 2.8(Bronica S)
CANON
佳能2.2 / 50(Mukai )由次郎设计)
佳能1.8 / 85(徕卡L /佳能FX / Canonflex)
TOPCON
Macro-Topcor 3.5 / 58
制造商名称?
Panagor 3/55

——————————- ●变形的生物群落/异种生物
类型
(改良型生物印记/ Xenotar型)
卡尔·蔡司(Oberkochen)
平面2.8 / 80、3.5 / 75
平面T * / 135(1975年,Contax的早期模型,5个元素/ 5组)
卡尔·蔡司(Yashica-Contax)
平面2/135 (5组中的5个元素)
Planar 2.8 / 100(Linhof,Inverse Unilite型,5E中的4E)
Voigtlander
Dynarex 3.4 / 90(4组中的5个元素)
Dynaron 4.5 / 100(4G中的5E)
Ultragon 5.5 / 115 Biometar / Xenotar类型)
NIKON
Nikon AiS Nikkor 2/85(5组中的5个元素)
AiS Nikkor 1.8 / 105(5组中的5个元素)
MICRO Nikkor 5.6 / 150(4组中的6个元素)
W-NIKKOR 1.8 / 35 (Leica-L)
Ai Nikkor 4/200(5组中的5个元素)
Leitz
Apo-Summicron 2/90(5组中的5个元素)
PENTAX
SMC PENTAX A 50mmF2(5组中的5个元素)
SMC PENTAX M 50mmF2(5组中的5个元素)
KONICA
HEXANON 2/35(Leica-L)
HEXANON 3.5 / 200(KONICA F)
UC-HEXANON 35/2(Leica-L)
Avenon MC 28 / 3.5 Leica-L(4组6片;第4组doublet; KOMURA系统)
GOI
VEGA-1 2.8 / 52(4组5张) ,2 + 1 +1 + 1,原型,Leica-L)
KMZ
VEGA-1 2.8 / 50(4组中的5个元素,2 +1 + 1 + 1,Zenit-M39,原型)
ARSENAL
MC VEGA-28 2.8 / 120(5组中的6个
元素LZOS / MMZ / AOMZ
Vega-11U / 11UR / 11U2 2.8 / 50(扩大了,4组中的5个元素,可能与VEGA -1,1968-相同的设计)
Agfa
Color-Terinea 4 / 135(5组5元素)
Meyer
Domigor 4/135(5组5元素)
佳能
佳能FD 2.5 / 135(5组5片)
——————————-
●Unilite型
Wray
Unilite 2 / 50
Cine-Unilite 2/35
Cine-Unilite 1.9 / 25,1.9 / 50,1.9 / 150
Leitz
Colorplan 2.5 / 90
佳能
Canon 1.8 / 85(Unilite?; Leica-L; Mr.Jiro Mukai design)

或更多,您每个人都在合作中不断扩大和扩散!(请参阅并使用上面的列表,后果自负。)

如果您知道其他任何镜片,请在公告板上告诉我们。如果有机会将其用作参考,我想将其转移到5球特殊功能中。

♥致谢♥
感谢您提供信息。
JY,Maillot Jaune,Keyser Soze先生,镜头迷
