尼康:尼康的第一个玩具镜头? 尼康搞笑镜头工作室第2部分(Gyoji Goto 20 / Dutto 400)

尼康的第一个玩具镜头?
尼康搞笑镜头工作室第2部分(Gyoji Goto 20 / Dutto 400)

尼康趣味镜头工作室传单(PDF:1.19MB)

使用说明书(PDF:568 KB)

封闭式封条(PDF:487KB)

本地下载:说明书 manual  传单 leaflet   封条 seal



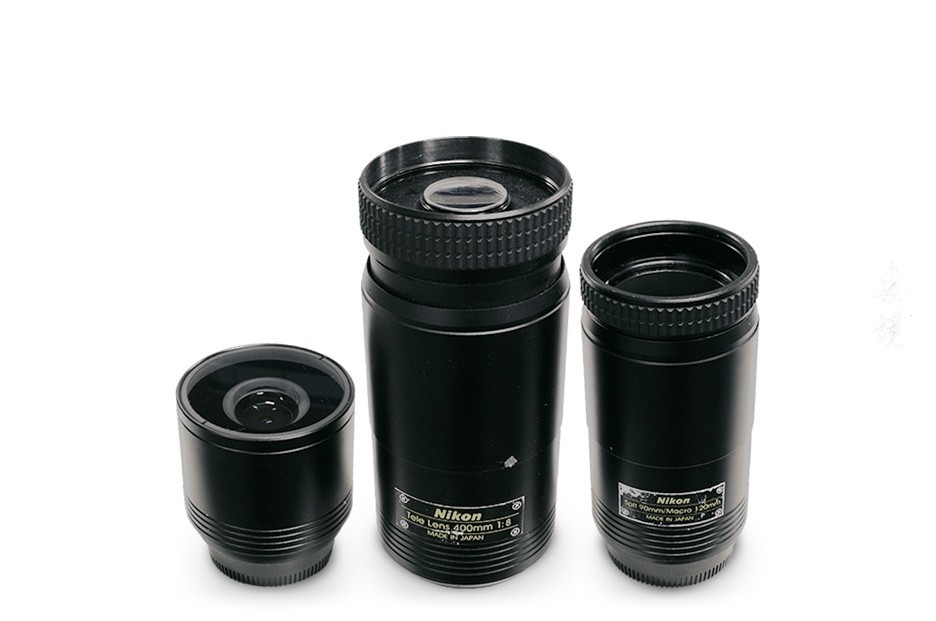

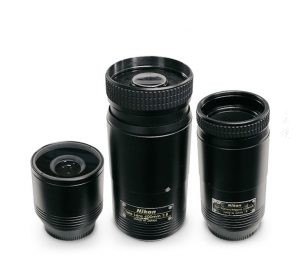

让我们在第52次延续“Nikon Fun Lens Studio”的其余部分。因为它仅在日本有限发行,我认为很多人不知道,但它是一个涉及佐藤和大下的令人难忘的镜头。

Koichi Oshita

1,Gyojiyotto 20

正如我们上次提到的,以下四个被计划为有趣的镜头。

  1. 柔焦镜头
  2. 鱼眼镜头
  3. 微距镜头
  4. 超远摄镜头

其中,我最费力的鱼眼镜头是鱼眼镜头。从当然冢本先生,并不需要一个完整的鱼眼镜头的这样做,因为看180度角,失真不出来华而不实,具有宽视角,据说如果是在它好搞笑通,即使是这样,即使制作广视角的光束也是困难的。因为它是一个鱼眼,我想要一个约150度的视场角。在首先考虑的,但在后组的前组的和的强凸起强凹面作为门范围的结构,这不能被校正在所述前组的凹发生颜色放大。那有什么不对?

在我四处旅行时,参加圆桌讨论会的工作人员,包括佐藤先生和其他人在年底提供了为内部就业设计的想法。

“重点是你必须将前组和后组合并,然后独立地对它们进行消色。”

“但是通过这种配置,曲率变得如此强烈,以至于我们无法看到视角。”

“让我们将前组分成凹凸。”

“如果你有4组3组,表现似乎就出现了。”

“但是,如果它由3组组成,可能需要进行光学调整。”

我们随机尝试了各种安排。

图1 20个镜片的横截面

在我这样做的时候,出现了一种有点不同的不同方法。它是三组和三个透镜的透镜,其中具有面向前组侧的凸面的厚凹形弯月形透镜夹在强凹前组和强凸后组之间。尽管球面像差和轴向色差的校正不充分,但是校正了倍率色差和像散。我明白了,有这么一只手!如果这个凹形弯月形透镜可以与后组凸透镜连接,是否可以使其成为3组2组的结构?我决定继续专注于这种改进的设计。因此诞生了图1的镜头配置。

这款镜头的最大特点是非常厚的凹形半月板第二镜头。由凹透镜中的第一透镜的基本上平面强虚像失真宽视角,配置于由第三透镜凸面被成像,尽管他已经获得了鱼眼独特失真和广角的视图,它在不能校正倍率色差,轴向色差和球面像差。它是第二个出现在那里的镜头。第二透镜的物体侧表面是凸面,并且通过凸面的效果校正在第一透镜中产生的倍率色差。另一方面,连接到第三透镜的第二透镜的像侧表面是强凹面,并且由于该效果,校正了在第三透镜中产生的球面像差和轴向色差。第二透镜是较厚的结构,由具有物体侧表面和图像侧表面上的不同的功能,三组两组的简单构造,是各个像差可被适当地校正。

2,原型

凭借这种鱼眼镜头设计的前景,发布了4个镜头的原型订单。然而,从设计开始的短时间内,这个鱼眼镜头处于泥浆状态。随着设计的进展,性能日益提高。最初的目标是通过L尺寸打印来欣赏,但逐渐改变了我的设计目标。“我们将它用作新闻摄影师或高级业余应急镜头!”

第52晚推出的护目镜将用作尼康唯一的柔焦镜头。超长焦,取的体积小,重量轻的优势,为超远摄镜头可以站在袋子,鱼眼我想用它作为超广角镜头,以获得喷雾消费这样一个邪恶的环境打败使用毫不犹豫。我的形象落户了。这是一款超级广角镜头,可以拍摄香槟酒和啤酒。

赶紧完成绘图,原型终于完成了。在完成正常的原型,它执行的投影检查,然后是他的评估,如MTF测量和质量保证/评估部真人,应该采取之前的审判中我和冢本先生。无论设计了多少镜头,原型的测试镜头都是激动人心的时刻。两个或三个镜头如何反射?我在工作之间花了两天的时间采取实际行动,并要求我开发和打印。

打印结果完全超出预期。特别是在这个鱼眼镜头的清晰假眼中,我一直留意。在我们看到这个结果之前,说实话,我觉得这个镜头很难商品化。一个毕竟,冢本先生在地下,我研究的镜头,是从相机的产品计划偏离交易。通用汽车,业务经理,总裁和批准商业化需要多长时间?然而,看看打印,我要你用这个有趣的镜头都指给大家,这是您要共享一个惊喜,我Utsuru这么好,被认为已经与Futsufutsu激增。

3,一扇敞开的门

这个想法尽可能容易地实现。即使在正式评估,然后将其实现,是一个不错的结果衬两个人尝试拍摄效果,我们的真人结果也到报告和商业化的希望冢本先生的沿老板。大约两周后,Tsukamoto女士联系了我。“有趣的镜头例子,我们决定批量生产,谢谢!”

而且,听到这种情况我很惊讶。仅在日本发售,3套销售除了软焦点,限量5000套,今年12月初发布。一个迷你团队匆忙成立,收集了大约10人。没有时间发布,有很多事情要决定。

首先,它是产品名称。这是,冢本先生的是,从事实,说他是“有趣的镜头”从一开始这个镜头系列,是决定并顺利“尼康镜头有趣车间”。还后每个镜头,而不是“400毫米F8”,出来的意见,我可爱的绰号想,绰号“Gyogyotto”,“Gugutsu和/蓬松”的,“Dodotto”附后。

封装,冢本的希望,希望每个箱子中脱颖而出尽可能在店内显示器,浅黄绿色鸵鸟插图的独特包装盒的背景是模糊的诞生。

“你是否应该贴上贴纸并让顾客装饰你最喜欢的?”

“我不想在指令上努力,我想让它手写”

“确保将多余的镜片重新整理成与电影盒完美搭配”

这个想法是一个接一个地提出来的,由于预算很低,团队成员继续认为自己在一起实现它。我将亲自体现我的想法并将其商业化,这样的机会并非如此。这是一个令人兴奋和密集的时间。

在商业化的同时,Tsukamoto女士和我继续进行商业化的进一步降低成本设计。

4,让我们400

图2纵向400透镜剖视图

虽然规格没有改变,但没有镜头像规划阶段那样从镜头变化。通过说它是一个小型超远摄镜头,400 mm F 8的规格被顺利决定。这个区域可以用300毫米的远摄变焦覆盖,镜头在500毫米时变得太大。如果它是一个400毫米的超远摄镜头,那么与具有中心性能优先级的天文长焦具有相同的性能并且具有相同的1组/ 2镜头配置将更好。光学设计很快就完成了。另一方面,机械设计时,这种镜片在携带时必须紧凑。由于镜头每组由两个镜头组成,因此总长度约为40厘米。

冢本先生一定非常挣扎。原型完成的是一个机械镜头,分两个阶段坍塌。虽然实际行动的结果并不差,但自然体重也增加了,团队成员的声誉对可操作性不利。从存储状态到拍摄组合很复杂。

因此,作为咨询的结果,即使我们增加了镜头的数量,我们也决定改变设计以缩短镜头的总长度。如果膨胀和收缩两级汽缸的结构可以通过一级膨胀和收缩来完成,则金属汽缸的数量可以减少一个,并且重量和成本可以大大降低。以这种方式完成图2的透镜。

前组是凸面胶合透镜,后组是凹面胶合透镜的典型远摄型远摄镜头。在那之前,我被困在三个或更少的组成,但这是缩短总长度的不可避免的选择。通过采用远摄型配置,略微产生失真,但是可以显着改善外围性能。由于仍然存在35mm格式视角的空间,因此确保了足够的环境光强度以便在设计上覆盖中等格式(645格式)格式。

同样,机械结构从传统的可折叠机构设计到拆卸/组装类型,其结构更简单并且提供更大的拉伸宽度,从而降低了成本。

5,镜头描绘·Gyojiyotto 20

图片1 Gyoji Goto 20

让我们根据实际行动同时看20的描述。

这个镜头是一个简单的圆柱形设计,如照片1所示,它甚至适合与全尺寸单镜头组合使用。ISO400为在彩色负片中使用的假设暗透镜和F8,但往往在使用低速膜,数字照相机的镜头限制,因为灵敏度能够自由地改变,可用性变得非常好。

例1

镜头:Gokota 20 20 mm F 8
机身:D 700
拍摄模式:A-auto
ISO:自动
白平衡:自动

例2

镜头:Gokota 20 20 mm F 8
机身:F 301
拍摄模式:A-auto
胶片:
扫描HG 400 底片

例3

镜头:Gokota 20 20 mm F 8
机身:D 700
拍摄模式:A-auto
ISO:自动
白平衡:自动

这款镜头的最大特点是由3组简单镜片所造成的缺失美感。示例1是半背光的景观。超广角镜头,光源,但是不可避免的是撞击透镜,该透镜,即使当光源是在画面内,它几乎没有重影和光斑是显着的。除了屏幕的四个角以外,它是一个清晰的图像。突然,图像消失在屏幕的角落,但这是因为它是在印刷的过程中稍微修剪了底片,屏幕中间部分的优先清晰度,是因为在图像边角的代价。

示例2拍摄具有负色的明亮夜景。您可以看到昏迷眩光和色差非常小。

实施例3是相对接近的主题。因为它是一个固定焦距镜头,如果太靠近物体,它就变得失焦。我想小心拍照,以免太靠近1米。

6,镜头描绘·赛特400

图2 Dutto 400

接下来,让我们来看看400年代后期的描述。

例4是投手。400毫米也被称为野鸟摄影的标准镜头。这是一个黑暗的情况在晚上,但我能够以更高的灵敏度拍摄。外围光强度的降低也根本不明显。

例5是日落之后的富士山的轮廓。如图中照片2,拆卸/组装类型的结构,对于镜筒前端薄的透镜,屏幕耀斑由于在背光或半背光杂散光趋向于平坦。我想设计一种方法,通过戴帽子来防止杂散光尽可能地进入。

例4

镜头:Dutto 400 400 mm F 8
机身:D 700
拍摄模式:A-auto
ISO:自动
白平衡:自动

例5

镜头:Dutto 400 400 mm F 8
机身:D 700
拍摄模式:A-auto
ISO:自动
白平衡:自动

例6

镜头:下降400 400 mm F 8
(Telecover 和D 4滤镜一起使用)
机身:F 2
快门速度:1 / 1,000秒
胶片:
扫描G400 负片

例6是1997年3月部分日食的照片。月亮和太阳在焦距的1/100左右反射在胶片上。在400毫米处,太阳稍微太小,因此使用增距镜放大。增距镜只是扩大了镜头的焦距,但由于镜头的色差也会增大,所以太阳的边缘会略微着色。

发生Dodotto 400,因为它不能被使用和成本上,ED透镜减少色差,高对比度对象有时着色的红紫色边缘。

7,图片的力量

通过这种方式,Nikon Fun Lens Studio于1995年12月成功发布。如果我考虑一下,那就是关于创意发现的圆桌讨论,这是一个非常艰难的一年。如果一招曝光,容易销售的权限下来就是,我非常喜欢冢本先生的真人结果老板有报道,那是因为我已经做了销售的业务总监和总裁的直接诉求。这个有趣的镜头组可能通过自己的旋转照片的力量为商业化铺平了道路。在这个镜头,如果它的分辨率是什么样的发展,而不是将MTF性能,以团队成员如何,是拍摄的所有照片的乐趣说。这是一个镜头,让我们实现了图片的享受和可互换镜头的享
