尼康:尼康的第一个玩具镜头? 尼康搞笑镜头工作室第1部分(Gougou Macro:蓬松柔软)

尼康的第一个玩具镜头?
尼康搞笑镜头工作室第1部分(Gougou Macro:蓬松柔软)

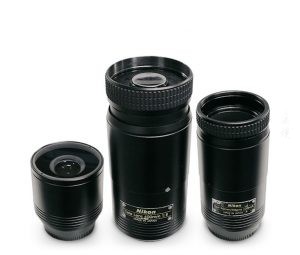

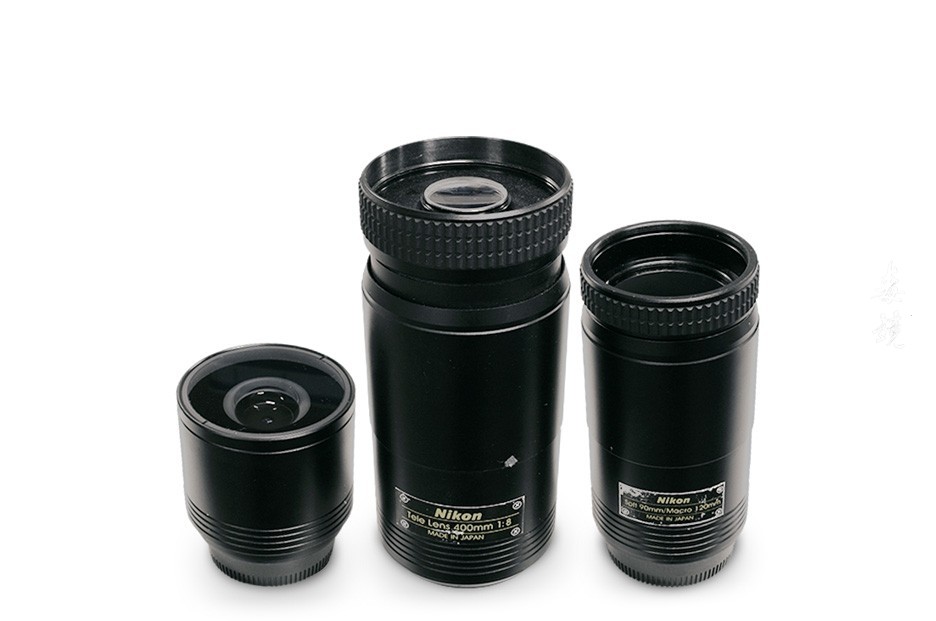

在这个时候,我将改变自己的品味,我想介绍佐藤和大下所涉及的镜头。Nikkoru不是尼康镜头系列E镜头“Nikon Fun Lens Studio”。可能有很多人不知道,但是在1995年12月,只有3套镜头套装在日本才发售,只有5000套。

Koichi Oshita

1,年底的圆桌会谈

二十年前,包括佐藤先生在内的一些中年光学设计师被邀请参加1994年底的圆桌讨论会。主办方是当时相机设计部第一设计部门的Masaki Tsukamoto先生。作为水下相机设计的领先专家,我发现了世界上第一台水下AF SLR·Nikonos RS,并正在寻找新领域的产品开发。圆桌讨论也旨在寻找镜头领域的故事。

“有什么想法可能有趣吗?”

什么是“软柔焦镜头”的想法?是的。当时,现成的,货架模仿所谓的贝丝单一的柔焦镜头是已经投放市场的时间,我自己就算有也是佐藤先生的影响力,被切除了关闭的,现成的镜头镜头拥有柔焦镜头这是一个软焦点热潮。

“如果它是一个柔焦镜头,它可以设计有2个镜头,如果你进行手动对焦,该机制可以轻松便宜地出售。”

教育教材领域的冢本,谁曾形象,这样的话响起,和的产品“Iine,那将是一个很好的教材知道相机和镜头,你是一个简单的机制的机制。”他立即表现出兴趣。

“让他们进入集会仪式可能会更好,这样他们就会变得更加脱节。”

“因为它是一款珍贵的单镜头反光相机,你想要交换各种镜头,享受不同的描绘。”

“标准变焦当然很方便,但我希望你能使用单焦点镜头。”

“超长焦或超广角镜头”

谈话多种多样,圆桌会议以轻松的气氛结束。前一天,在这次圆桌会议上,冢本先生突然喊道。

当你谈论“在老板的圆桌讨论的故事,我已经结束了与Eraku热情。那么更重要的是,不仅柔软焦镜头,它的Tteyuu试图出售一组也是一个微距镜头和超远摄和超广角。在,我不知道,“如果不是我简单的镜头设计和茶茶”。

1994年12月有一天,开始开发有趣镜头的那一刻。

2.有趣的镜头规划

以下四款作为特殊镜头进行了规划,可以最大限度地发挥SLR的功能。

  1. 柔焦镜头
  2. 鱼眼镜头
  3. 微距镜头
  4. 超远摄镜头

可在约5000日元就可以卖每一个镜头的目标成本,放心购买,详细规格留给光学设计部门的自由裁量权,性能,但不容置疑的是一种秩序,它经受住了L尺寸〜2L打印。柔焦镜头和超远摄镜头之外,我不知道鱼眼镜头和微距镜头可以在一个卖5000日元就可以设计这样一个简单的配置?虽然我很担心,但我设定了一个临时目标。一是实现低成本,下列配置三个镜头。然后,第一组或第二组的配置,是减轻相互容忍的基团。

在高规格的高性能镜头中,在合并镜头时进行调整以确保性能,但是组装成本会很高。由于它是廉价的镜头,因此目标是100%光学最佳产率而无需调整。即使对于光学性能,对于购买它的客户来说它也是便宜的镜头,所以看起来这么多!我想提供惊喜。我开始用这样的想法设计。因为我不能用一个故事讲述三个镜头的情节,这次我想写一些关于微距镜头,绚丽的宏观/蓬松的软故事。

3,嘻嘻哈哈的宏

图1:镜头横截面图Gougeous Macro(上部)蓬松柔软(下部)

从旧的微距(微)镜头可以看出,有人估计如果镜头的亮度很暗,即使整个投影焦点也能保证性能,但问题在于镜头类型。随着Kisenotataipu高斯型和六个元素理想的性能变化的距离有点五个透镜,各像差可以完全矫正,出了问题在成本方面。能够校正所有像差的最小配置是凸出的不均匀三重透镜,但我也不想采用它。由于三个透镜是分开的,因此透镜镜筒的组装变得复杂,并且每个透镜的位置精度都很严格。因此,通过缩小到远程类型开始设计,该远程类型可以由两组组成并且能够容忍前组和后组的准确性。如果您望远型,因为失真校正是很难逼必然焦距长,拍摄的花不会坏的考虑,主要使用微透镜。

以这种方式,设计了图1中所示的透镜配置。一种两组三透镜结构的透镜,由凸形胶合透镜的前组和弱凹透镜的后组组成。通常,前组由2到3个分离镜片组成,后组由2个镜片组成,但每个镜片由胶合镜片和单个镜片组成,以提高组装的便利性。

在设计时要注意的要点是焦距和F数。由于后组由单个透镜组成,因此难以确保外围性能和正确的失真像差,并且在中远摄120mm时稍长。在浅的特写拍摄的深度,为了再现事务所花的形状是一个标准的做法直到榨出F5.6之前和之后。但是,这款镜头是一款固定光圈和手动对焦的简单镜头。有必要实现适当的深度和易于聚焦。用现有镜头试验并决定使用F4.5。在接近原型的时间,但决定简单化,我很好,如果有,直到大约1/3的时间你是鲜花的图片,在1/3倍在随后的试用评测指出,没有滑动可言,与零售版本的重组它提高到1 / 1.4倍。

4,蓬松柔软

然而,宏的设计并没有以这种方式解决。这个机会很少见。他说,当谈到这个团结的镜头时,

“那我有微透镜,我不认为会买便宜得多下跌甚至比这个高性能微透镜。这样的表示想购买,甚至谁拥有一个微透镜的人,不要你有一个扭曲?“

人们认为它沐浴在冷水中。我的小辈们的事情是对的。微透镜是单焦点镜头中的售价镜头,它是一种拥有很高概率的镜头。我必须制作这样的人也可以购买的镜头。当我看到这个镜头的截面图时,脑海中浮现出一个想法。如果翻过前组的胶合镜头,可以将它变成柔焦镜头吗?(图1的底部)如果您快速尝试,它看起来会成功。我们继续纠正设计,同时将三镜头微距镜头的性能和两片式软焦镜头的性能进行交替比对,很快就完成了Macro / Fluffy Soft Combined Lens。如上所述,专用的柔焦镜头包含在有趣镜头的规划中,设计尽早完成。然而,由于这种蓬松柔软的完成,专用软焦点的批量生产已经结束。

5,镜头描绘

图1连接到D 700的Gouged宏

图2我分解了宏并分解了它们

照片3沟沟宏州

照片4蓬松柔软的状态

让我们像往常一样根据例子来看这个镜头的描述。

这款镜头是塑料,但它是金属外观,它也符合D700和D810等设计。镜头分为四个部分,如照片2所示。背面的主焦点单元,前镜头所在的镜筒顶端。当镜头安装在下侧时,它处于正常使用状态,如果镜头单元安装在上侧,则会迅速获得更多的微距状态。

图片的正面是胶合透镜的前透镜,正面是后组凹透镜。照片3处于宏观状态,照片4柔和地处于柔和状态,并且可以通过将其拧入聚焦单元来准备拍摄。另外,在柔软状态下留下的后组被设计成进入35mm胶片的暗盒。

例1

微距120 mm F4.5
光圈:打开
快门速度:A-auto(1/400秒)
ISO:200
白平衡:自动

例2

D700蓬松柔和的90毫米F 4.8
光圈:打开
快门速度:A-auto(1/250秒)
ISO:200
白平衡:自动

例1是东京都政府大楼的墙。由于这个镜头侧重于距离小于1米的描述,在远景的这个场景中,周边会略微发散,你会看到分辨率下降。另一方面,虽然它是长焦型镜头,但失真几乎不显眼。这是我偷偷卡住的原因之一,因为它是“微透镜”。

示例2是描绘为蓬松宏软件的远景。理想的柔焦描述是描述中有一个核心,即火炬从核心围绕核心,并且火炬的数量和形状在整个屏幕上是均匀的。为了满足这种条件,必须没有校正渐晕,彗形像差和像散。使用这个镜头,昏迷几乎完全矫正,你可以看到全屏耀斑是均匀分布的。另一方面,像散保留在屏幕的四个角上,使得平均图像平面变得平坦。您是否可以看到在查看细节时核心往往会在四个角落流动?

例3

微距120 mm F4.5
绘图:打开
快门速度:A-auto(1/200秒)
ISO:200
白平衡:晴朗天气

例4

D700蓬松柔和的90毫米F 4.8
光圈:打开
快门速度:A-auto(1/500秒)
ISO:200
白平衡:自动

实施例3和4分别通过围绕相同的中间到远视的宏/蓬松软件来进行。尽管微距的焦距是120毫米,但是柔和的灰色变为90毫米,因此可以看到图像被广泛地拍摄。在四个角,其出现在样本图像1还的图像质量的劣化,还加入几乎没有明显模糊和成为这样的三维物体。另外正如您在使用说明书中看到的那样,您可以通过软化光圈来降低柔软度,所以请尝试一下。就个人而言,似乎开口有更多的耀斑,所以建议挤压到大约φ15(F 6)。

例5

微距120 mm F4.5
光圈:打开
快门速度:A-auto(1/400秒)
ISO:200
白平衡:自动

例6

D700蓬松柔和的90毫米F 4.8
光圈:打开
快门速度PED :A-auto(1/640秒)
ISO:200
白平衡:自动

实施例5和6是短距离花的照片。例5快速调整宏,样本6蓬松柔和,调整拍摄距离,使主题花的大小相同。可以预期锐利的描绘,因为这个镜头的描绘是最有效的距离。然而,由于3组2组的简单配置,球面像差的曲率很大,并且没有设计余量来注意前后模糊。根据场景的不同,您可能会觉得后向模糊是有噪音的。另一方面,在示例6的软壳中,由于大的球面像差,获得了软预模糊。

例7

微距120 mm F4.5
光圈:打开
快门速度打击垫:A-auto(1/320秒)
ISO:200
白平衡:自动

例8

D 700蓬松柔和90 mm F 4.8
光圈:打开
快门速度PED :A-auto(1/500秒)
ISO:200
白平衡:自动

实施例7是最近距离(约1/3倍)的花的图片。示例8具有与示例7相同的大小,但它是所采用的软件的示例。顺便说一下,蓬松柔软,你可以进一步踩踏,放大拍摄。性能在最近点略有下降,但在这样的三维物体中并不那么显眼。为了进一步放大,请重新组合镜筒前侧的镜头单元,并进一步使用微距模式。

最初的设计,简单的微透镜仅仅是功能说,便宜就是,在手把成为柔焦功能,如果Kumikaere自己,真正好玩的是,经历了有趣的镜头转换一个故事。该镜头系列的开发是为了让许多人想要品尝镜头和照片的兴趣和乐趣。这是一个体现这种有趣镜头的镜头。

关于剩下的两个镜头有各种各样的情节,但我想在另一个场合再谈一次。
