尼康:经典镜头秘密 W-Nikkor 3.5cm f / 2.5

经典镜头秘密

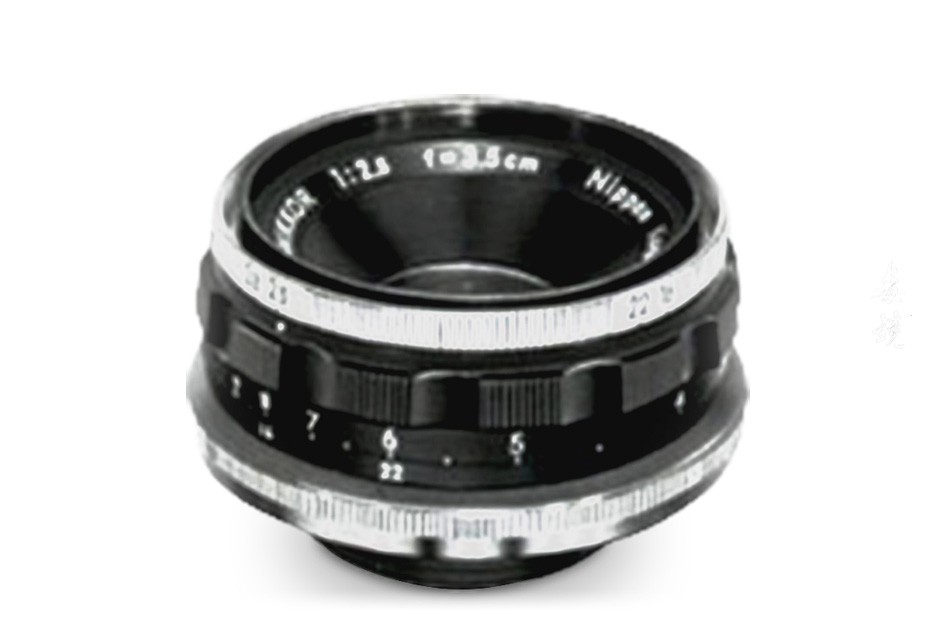

W-Nikkor 3.5厘米f / 2.5

让我们在第37个晚上再次谈谈Nikkor S的Nikkor S. 在尼康S型相机的时代,它是三个焦距3.5厘米,5厘米,8.5厘米的镜头,据说是三种摄影师的神圣宝藏。为了成为一个人的摄影师,我们必须自由地使用这三个可互换镜头。

佐藤春雄

最重要的是,焦距为35毫米的镜头是摄影师的必备单品。即使时间已经过去并且它正在转变为SLR时代,35毫米镜头也得到了摄影师和爱好者的大力支持。许多相机制造商已经创造了许多35毫米镜头,无论西方世界的东部还是西部。此外,在Nippon Kogaku(现尼康)时,3.5厘米镜头设计是其中一个重要主题。它与第三夜触及的3.5厘米F1.8相同,但3.5厘米f / 2.5也是释放时最亮的3.5厘米镜头。

那时尼克尔3.5厘米很明亮,我可以看到我总是赢得比其他镜头更多。成熟的3.5厘米f / 2.5镜头有什么特点?还有什么样的轶事?让我们解开这个标准镜头的秘密,尼克尔3.5厘米F 2.5,今晚。

1,发展历史

让我们揭开尼克尔3.5厘米f / 2.5的发展历史。是Higashi Higashi先生在第29晚的第三天晚上介绍了光学设计。你可以看到Higashi先生在很短的时间内设计了许多广角镜头。首先,我看了3.5厘米f / 2.5的设计报告。该镜头最初设计为F 2.7。简而言之,这证明我们采用了一种设计方法,通过近轴理论决定功率排列,设计尽可能地抑制三次像差的发生,然后逐渐增加口径。除非设计良好,否则在增加口径时此方法会失败。能够采用这种方法的事实证明原始设计的残余像差很小,尤其是较高阶像差发生较少的设计。也许是因为我们没有工具,我们可能已经使用过这种技术。Higashi先生使用这种设计方法必须熟悉高斯型镜头。

1952年开始批量生产3.5厘米F 2.5。该发行在同年7月继续长期销售9年。最初由黄铜制的桶,但是被严重重透镜,类似于透镜镜筒和3.5厘米F1.8以后在轻合金改变,是便于使用的是一个很好的标准镜头。另外,作为大下先生在第八夜提到,S为尼克尔3.5厘米F2.5具有信誉,为很容易成为生产力,以改变玻璃材料来改变曲率半径,通过修改设计,重生为Nikonos的标准镜头。这证明了Higashi的基本设计非常出色。具有坚实基础的事情很容易转移。

2,绘图特性和镜头性能

剖面图

首先,请看截面。这种镜头是典型的高斯型镜头。它由6组4组凸透镜,凸凹胶合透镜,凹凸胶合透镜,左透镜组成。隔膜有夹在中心的两个连接点之间,并且具有对称的结构。

高斯型,球面像差的特性,色像差的校正容易,还因为它具有这样的结构是对称的,畸变和横向色差可以甚至在没有进行校正是柔顺。因此,高斯型可以比三重态或tessar大,它可以承受视场角。然而,为了使高斯型获得良好的性能,似乎场角限制在60至70度。如果它变成更广角镜头,我会让位于第二十九晚推出的Orthometer型和Topogon型。而且,作为高斯型的缺点,将难以校正矢状彗差。如何改善这种困难正是建筑师的怀抱所表现出来的。

那么,尼克尔3.5厘米f / 2.5采取什么?让我们考虑像差特征和真实动作结果。

让我们从设计报告开始。该透镜的像差校正特征是球面像差和像场弯曲。球面像差不足。这具有改善背景模糊的效果。此外,场曲率相对较大,矢状(S图像)和子午(M图像)都波动起伏。

然而,除了周围环境之外,几乎没有像散,并且M和S图像都是一致的。特别是,它减少了矢状彗差的发生,使S图像平面下表面。东先生必须试图牺牲平面的平面度,并希望抑制像不合理一样的耀斑的发生。通过查看点图,您可以看到点光源的成像状态。该中心具有良好的穴位凝聚力,并期待清晰的图像。然而,随着图像高度增加,由于下面的场曲率,它倾向于逐渐趋于前趋势。对于昏迷眩光,经向昏迷眩光的发生相当大一些,并且不会出现sagatarukoma独特的喇叭形状。

总结成像特性,是在中心附近和尖锐的成像还有分辨率感,向着周边,前场的曲率的影响下销趋势作出,其核心是在那里,而是逐渐由于火炬锐度的发生会倾向于下降。然而,由于点图像永远不会不自然地变形,可以说它没有习惯是直接和描述性的。此外,失真小于1%,倍率色差小,并且期望通过稍微缩小来改善锐度。

我们来看看实时结果。在F2.5释放~F 2.8点钟时,中心附近有分辨感并描绘出细线。当它从中心向外围移动时,往往是前销趋势,图像变得更甜。然而,没有难看的图像流,并且它在没有崩溃的情况下进行柔和描绘。在四个角落处有一个边缘光线不足,但那时广角镜头是平均值。通过缩小到F4到5.6,中心附近的锐度进一步提高,锐利区域扩大。外围图像也得到改善,清晰度提高。除了附近,它到达了良好的图像区域。还解决了缺乏环境光强度的问题。通过缩小到F8-11,分辨率提高到周边,在整个屏幕上获得均匀和良好的图像质量。对比度也变得很好,它永远不会变成密集的鲜明对比,并且完成了渐变的描绘。当从F16缩小到22时,点图像的形状对准,但是由于衍射,锐度整体上恶化。光圈F8〜11如果你希望的清晰度,在拍摄,如果F2.8〜F4俯瞰软描绘面临的端口速率没有可能是有效的。

让我们用示例照片检查绘图特征。示例1是将其用于肖像的示例。你可以通过观察头发和衣服纤维的质地来判断,但线条很薄,对比柔和,层次丰富,并且描述自然。此外,正如您可以看到墙上的图案,您不会感到不自然的图像变形或耀斑。

示例2是横向捕捉的示例。因为它是以缩小的方式拍摄,所以锐度描述的是对周边的统一和习惯。值得注意的是,它并没有成为显着高对比度的描述。虽然它是在阳光强烈的射线上拍摄的,但我认为暗部的再现性很好,并且可以理解,对比度适中。

高斯未知的高斯类型

今晚我将谈谈“高斯型”的起源,它也用于3.5厘米f / 2.5。高斯是德国著名数学家CFGAUSS(1777年至1855年年)的事情,其实,是不是我们的发明人清楚地知道“高斯型”。高斯型是发明的,因为它成为一个没有高斯知识的后代,它是一个命名的镜头类型。那为什么它被命名为高斯型?这是因为以下情况。

首先,在1817年,高斯发明了一种由两个不均匀弯月透镜组成的透镜类型,以改善望远镜的像差。约70年后流的时间,美国Alvan G.CLARK(1832〜1897年)时,高斯的望远镜,并通过将停止之间的两个相互面对,像差得到改善我注意到并获得了专利。Clark注意到镜头的对称结构对像差校正有很大影响。在这里,我们看到的高斯型原型已经完成。然后,鲁道夫在1895年,变更为通过接合位于本发明的克拉克的中心的两个凹透镜,可以控制在接合表面的曲率的色差获得的胶合透镜已公布的“平面(平面)”。这将是当前“高斯型”的根源。此外,最初它被称为双高斯型,但后来该名称将被建立为高斯型。
