尼康:对称大直径广角镜头 W – 尼克尔3.5厘米F1.8 W-Nikkor 3.5 cm F 1.8

对称大直径广角镜头
W – 尼克尔3.5厘米F1.8

在第三天晚上,我们将为S·L(M 39)安装座提供可更换镜头,“W-Nikkor 3.5 cm F 1.8”。
这款镜头是1956年9月发布的世界上最亮的广角镜头。

佐藤春雄

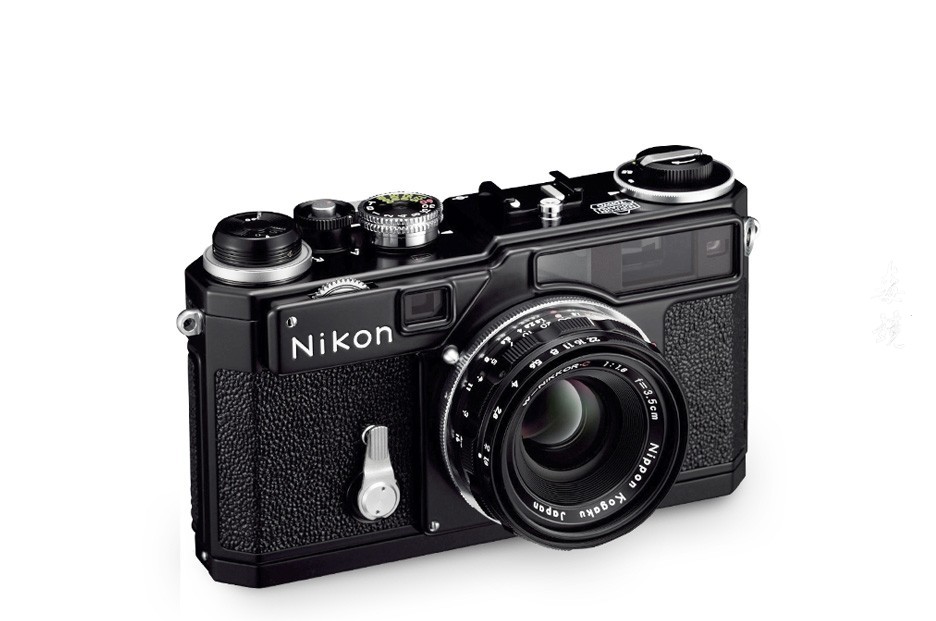

定期链接的相机机身是“Nikon S2”。然而,“SP”,在接下来的32年里,因为“S3”已Yokuyokunen被释放,想象,它已经发展挂钩规格和“SP”和“S3”的概念。

光学设计由当时设计部门的副工程师Azuma Azuma先生(相当于副总经理)完成。最终的设计完成是昭和30年(1955年)的冬天。Higashi先生是Yoshimasa Wakimoto先生的主人,我在第一天晚上选择了他,也是众多S·L(M 39)安装镜头的设计师。Higashi先生的成就很大,我认为说“我建立了尼克尔镜头像差平衡的基础”并不夸张。

在Higashi先生活跃的时代,这也是德国Ludwig BERTELE博士得名的时代。日本名牌设计师不喜欢引人注目的东西,一般都不知道。然而,它的脚步和成就可以通过众多专利和报告进行跟踪(追踪)。董先生是大直径的广角透镜的发明的于1956年专利申请,已获得了美国专利(美国专利)。在1959年。这种大口径宽镜头被认为是新型镜头型发明。事实上,这个时代的3.5厘米镜头是从F3.5到F2.5的主流,比F2更亮的镜头是世界第一。在推出包括权利在内的其他制造商的同等产品之前,还需要一到五年的开发期。说到当时设计师的工具,它是一个算盘和一个对数表。大量的计算时间和时间分散注意力。强大的精神力量和对更好的镜片设计的热情将支持当时的设计师。

1,W-Nikkor 3.5厘米F 1.8镜头配置和功能

W-Nikkor 3.5 cm F 1.8镜头剖视图

从第一个晚上开始,我会告诉你一个有点难的故事,但请原谅我。
首先,请参阅“W – 尼克尔3.5厘米F1.8”(<图1.>)的横截面。我想你可以理解这款镜头是基于对称镜头配置,如Xenotar型和Gauss型。

从左边的凸透镜,凸透镜和胶合透镜和持续,继停止位于凹的,凸的透镜的凹透镜配置。到目前为止,Xenoter类型配置。外观类似于习惯卢焦油类型的到现在为止,但在采用新开发的La(镧)当时基于玻璃材料的所有凸透镜的设计,提高场的球面像差和曲率,清晰度和图像平面平整度得到显着改善。

这种类型的最大特点是最后一个胶合透镜的存在。由于该双合透镜的存在(意味着凸面和凹面的胶合透镜),明亮透镜固有的球面像差和彗形像差得到了改善。另外,色差倍率的校正(周边部分的颜色重合失调,颜色的渗色)也显着改善。此外,靠近膜表面的凹透镜具有场平坦化器(使图像平面平坦的透镜)的效果。

最初很难设计出具有超过62度的视场角的高性能摄影镜头,具有简单的高斯型等。而且,在这个时代,我想到了无与伦比的大直径广角镜头并将其商品化,这真是太神奇了。即使你看一下后期发电机的镜头,你也可以理解Higashi先生的想法是优越的。因为后来的发电机的镜头基本上是高斯型的。

它采用一种设计方法,通过不必要地连接两个或三个透镜来消除在各个透镜表面上发生的像差。Higashi先生的发明是易于制造和小型化的一大步。

Higashi先生发明的这种镜头类型后来变成了几个镜头的模型。在那之后,时代成为了SLR繁荣的时代,它被遗忘了。然而,知识读者可能已经注意到了。最近,出现了继承这种镜片类型的镜片。最新设计的镜头最终到达这种镜头类型,这种镜头的潜力很大。东先生肯定会受到尊重。即使经过40多年,我也可以成为一个模范,我可以留下这样的发明。

2,W-Nikkor 3.5 cm F 1.8的绘图特性

“W – 尼克尔3.5厘米F – 1.8”的描述是什么?如前所述,评估是个人主观性和相对性。请参阅参考意见。

如上所述,该镜头具有对称的特征。因此,众所周知,失真很小。另外,应该注意,倍率色像差小,这是获得高分辨率的必要条件。此外,它具有图像平面与周边平坦并且像散也非常小的特征。

在光圈开口附近,由于彗差引起的对比度略有下降。然而,仍然存在着解决权力的精神,我将描述通常所说的线条的狭隘线条。出现了所谓老年人的畸变平衡趋势。而且,对称的广角镜头注定要破坏周边光强度。使用正片等时可能会出现问题 此外,最有特色的是点光源不会不自然地扭曲。即使诸如霓虹灯的光源在夜景等中反射,也没有存储器产生不自然的图像。因此,开放式隔膜附近的模糊味也柔软且良好。

然后,我想基于示例照片描述每个光圈的描述性特征。

F1.8-2具有分辨率的比率。对比度有点低,它可以像一个薄薄的面纱一样柔和的描绘。除了非常周边的部分之外,发生均匀的闪光,并且对比度被适度地压缩以产生丰富的渐变。此外,因为几乎没有散光,所以没有流动。环境光强度感觉有些不足,但在黑白摄影的情况下,它并没有太多困扰我。

<实施例1>是孔径f / 2至2.8的样品照片。

f / 2.8到4的描述改善了分辨能力和对比度。特别是屏幕的中央部分变得非常清晰。但是,柔软性不会丢失。环境光水平也得到改善,并且它将是一个无问题的水平。<示例1>浴衣男士浴衣的脚,地板,瓷砖等上有一个聚焦表面(快门速度慢,受试者部分移动,但请原谅他们)。而且,很明显背景的模糊是好的,并且点光源没有显着变形。我认为f / 2.8~4的描绘适用于室内和夜间拍摄,肖像。

在f / 5.6至8中,锐度进一步增加,整个表面上的均匀性和良好的描绘性能。渐变丰富度和高分辨率融合在一起的特征永远不会描述对比度过强的噼啪声。对于光圈f / 5.6~8,我认为可以获得适合风景照片的户外按扣和描述。
同样的趋势是f / 11~22。虽然挤到这一点往往是一张强烈的对比度照片,但即使使用3号黑白打印纸并用直烘烤完成,也没有天空色调飞扬的记忆。
<示例2>是f / 11的副本。尽管直接烘烤,您仍可以看到锡板的渐变很好地再现。即使对于鬼魂,我也没有阻碍并陷入困境。与同类大直径宽镜头相比,镜头数量少,并且表面也非常坚硬,因此可以获得很好的防伪效果。

第一个晚上“Nikkor-O 2.1 cm F4”似乎在老镜头迷中很受欢迎。这一次,在第一个晚上之后,我拿起了相当旧的镜头,但它是怎么回事?从下次开始,我想采取更多新的东西。请期待它。
