尼康:OP Fisheye-NIKKOR 10 mm F 5.6

全球首款单反相机非球面镜头是唯一正交投影
鱼眼镜 OP Fisheye-NIKKOR 10 mm F 5.6

“变焦尼克尔自动43〜86毫米F3.5”在第四天晚上,所以被带到继续在第五个晚上,流行的镜头和“AI尼克尔105毫米F2.5”,今晚是有点特殊的镜片“OP我们来看看Fisheye-Nikkor 10 mm F 5.6“。

Koichi Oshita

1,世界上第一个正交投影的鱼眼镜头和非球面镜头,用于单镜头反射

OP Fisheye-Nikkor 10 mm F 5.6

尼康的鱼眼(鱼眼)镜头的历史很古老,从昭和13(1938年)的“16 mm F 8”鱼眼镜头(视角180度)开始。

的“尼康F”出售前两年的1957年3月,以完成鱼眼透镜具有改进的“鱼眼尼克尔16.3毫米F8”透镜,布朗尼的薄膜(120尺寸)尺寸它被合并到要使用的“全天空摄影设备(一体化记录设备)”中。这全天空的摄像头,可以拍摄整个天空在屏幕的一个地平线上,日本气象局,国家国防学院,一直在应用,如气象观测和日本广播公司(NHK)使用。“全天空摄影器材(一体化录音装置)”在1960年9月(1960年)目录以“鱼眼尼克尔相机”的名义出版,销售了。

从那时起,“8毫米F 8”在1962年作为“尼康F”的可互换镜头发布,“Fisheye-Nikkor 7.5 mm F 5.6”(昭和41) 1966)今年发布),以及最近的,是第一AF鱼眼镜头的水下世界“NIKONOS RS AF”为“R-UW AF13毫米F2.8”(1994年发布),“尼康镜头有趣车间被发布了作为一个单一的 “” Gyogyotto 20 “(1995年日本发行),数码相机” COOLPIX(COOLPIX) “系列为鱼眼转换器” FC-E8“(1998释放)等等。即使已经发布的东西一般也会算13。

在这些中,(以下简称为“OP鱼眼”)“OP鱼眼尼克尔10毫米F5.6”是,昭和作为第四日本光学工业的鱼眼透镜的继“7.5毫米F5.6” 43(这是1968年出现的镜头。在“OP鱼眼”的最大的特点是,它是第一次在世界上采取所谓的“正面投影(正投影)”的投影系统。但它变得有点困难的故事,直到已在鱼眼通过的“8毫米F8”或“7.5毫米F5.6”,“等距投影”是像<图1>中,光束的入射而对于在膜表面上形成图像,使得角度和图像高度(从屏幕的中心的距离)成比例的,“OP鱼眼”,“正交投影”的,如<图2>天体投影在电影表面。

用简单的术语“OP鱼眼”的“正面投影”是,受试者是在相比于正常鱼眼透镜的中心时,所述周边部分的主体是Utsuru更小,更压扁。从普通摄影镜头的意义上讲,可以说它是“比以前的鱼眼镜头具有更大失真的镜头”。

透镜的正交投影,“面光源占据屏幕的面积正比于一地点拍摄的照度”的特征在于,是最初为学术研究应用,例如照度测定和建筑照明开发的镜头。然而,实现仅以透镜构成的正交投影方法球形鱼眼(球形)是非常困难的,由“OP鱼眼”在非球面透镜的最前透镜表面(Asuferikaru),恰好它实现了正交投影。“OP鱼眼”,并在同一时间是世界上第一台正投鱼眼镜头,是有一个在世界上第一个单镜头反光的非球面镜片。

图1.等距投影的解释

图2.正交投影的解释图

等距投影
示例(7.5 mm F 5.6)此示例的视角:超过180度(包括180度)

正投影
示例(OP 10 mm F 5.6)此示例的视场角:180度

2,镜片组成

图3. OP Fisheye-Nikkor 10 mm F 5.6横截面

“OP Fisheye”是6组透镜,9个透镜,如<图3>所示。

当时参加第一个研究部门的Keiji Matsuki先生负责设计。松木说,正在“鱼眼尼克尔6毫米F5.6”拥有除的视图镜头的220度的角度,它是谁已经到鱼眼镜头的日本光学工业(现在的尼康)的发展做出了贡献的人。顺便说一句,由富野清水,这是在介绍标题GIF动画的“鱼眼尼克尔6毫米F2.8”设计“第五个晚上(AI尼克尔105毫米F2.5)。”

“OP Fisheye”与“7.5 mm F 5.6”具有相同的基本镜头配置,但使用非球面表示大型前球以实现正投影。简言之,将透镜的结构,和两个凹透镜减少减少的180度时,粘合透镜的宽视场,用于校正由该透镜,转塔式滤波器,隔膜,和凹透镜组产生的色像差它由一组五个凸透镜组成,用于在薄膜表面上形成减小的视野。即使从现在开始,这种配置也是非常合理的镜头布置,之后设计的尼康鱼眼镜头基本上是这种镜头配置的模型。

现在,“OP鱼眼”的前透镜的非球形表面是,<图3>和<照片2>如可从,具有作为非球面可以一眼如可以看到很强的程度可以看出“不是一个球形表面。”它是“OP Fisheye”的外部特征之一。由非球面和直接模塑技术后如今玻璃现在也能够容易地大量生产的直径越小,当时研磨非球面形状加工机,非球面形状的接地玻璃表面,其可以是它被礼貌地抛光并抛光完成。虽然这次出现的基于数控的数控加工机使非球面的加工变得容易,但是从磨削到抛光和工艺逐一制成。

上通过在成像性能的非球面形状的考虑,即使轻微的变化,以便不降低在透镜设计侧另一方面,遵循非球面的大规模生产技术没有比目前更高那里。通过设计和制造之间的这种合作,世界上第一个用于单镜头反射的非球面镜头诞生了。

3,描绘镜头

例1

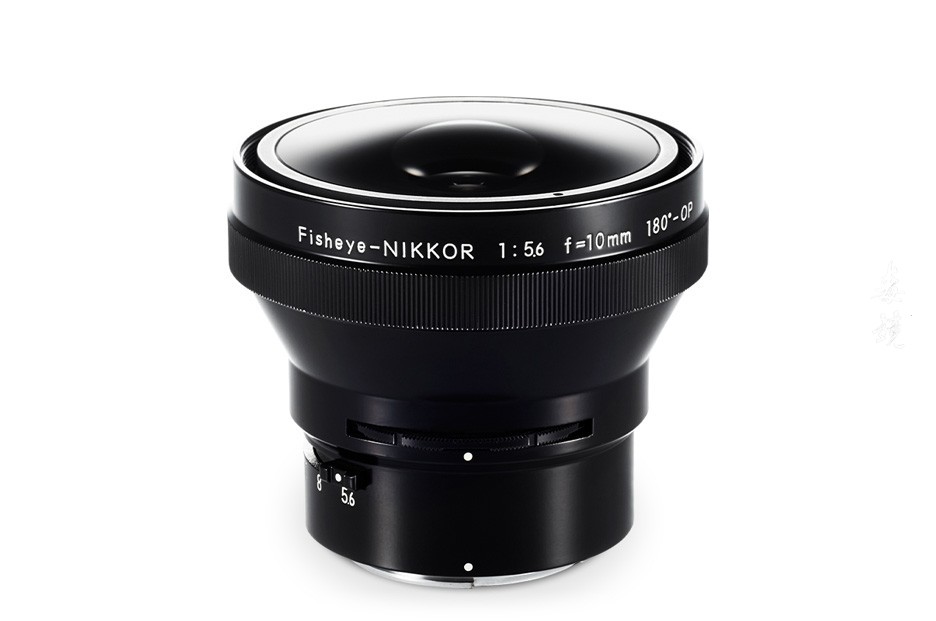

OP Fisheye-Nikkor 10 mm F 5.6大直径前球

让我们一次使用这个镜头。

那么,“OP鱼眼”,因为后透镜是指从安装突出,有必要使用和附连到“尼康F”和“尼康F2”镜向上可以是单镜头反射式相机,例如。所以,他虽然外部取景器称为“DF-1”,以确定该组合物被包括在内,“DF-1”是一种常见的取景器和“7.5毫米F5.6”,也看看这个“OP Fisheye”独特的描绘是不可见的。因此,在使用开始时,您会经常对通过取景器观看和拍摄结果之间的差异感到惊讶。这是一个你必须习惯于在某种程度上掌握的地方。

现在,它是对成像性能至关重要,有开放F值也因为黑暗和F5.6,从图像到屏幕的边缘,甚至不承认开流连接非常清晰的图像。虽然不提供集中的机制,从来没有焦距没有对准焦点,甚至10mm至简称附近的课题。即使打开,也会获得足够清晰的图像,直到距镜头前方约50厘米处。但是,这是换句话说,因为它也意味着,即使脏物和灰尘附着在镜片的前表面将被反映在尖锐的灰尘和划痕前透镜,有必要关注。虽然这是真正的在一个大的超广角镜头普通镜头前它不限于鱼眼镜头,或通过镜头盖保护,除必要的时候,如经常清洗携带鼓风机,尽量保持永远美丽镜头前我想。

另外,由于视鱼眼广角,但难以同时避免强光源来拍摄,“OP鱼眼”,而单层涂层,甚至是在场景中产生了浓厚的鬼,如直接太阳进入没有什么可以做的,你可以放心使用。色调略带黄色,但正如您从示例中看到的那样,它并不明显。即使使用反转胶片进行拍摄,它是否几乎没有问题?

“OP Fisheye”于1968年发布,并在昭和55年(1980年)“尼康F3”发布时消失。因为它是一种特殊用途的镜片,所以虽然它的销售时间长达10年或更长,但似乎生产量低,不到1,000。

这样的情况在镜头被释放的特殊应用,没有理由知道现在变成,“我想扩大照片的可能性”,开发商“我们希望提供的是没有拿到直到现在的新形象。”没有激情超越了大规模生产非球面的艰巨任务,难道它不会让“OP鱼眼”诞生吗?最初它是为学术用途而生的镜头,例如照度测量,但当然它也会显示其对快照等的强烈个性。这是一个镜头,其中前辈的辛勤工作取决于非球面的平滑曲线。
