卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片

卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片

卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)

第一(银色),第二(zebla)和第三(黑色)Rev.2

卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片

1950年代初出现的用于单镜头反光照相机的广角镜头是基于现有的镜头配置(例如Tessar和Triplet),并且在其前面放置了一个与近视矫正眼镜等效的负弯月形镜头。使用称为“复古对焦”的设计方法制造的产品很常见。我们必须获得现有镜头设计帮助的原因是,首先要从头开始构建结构复杂的镜头并不容易,我们不得不等待计算机自动镜头设计的到来。没有成为。直到1960年代,自动设计方法才投入实际使用。然而,基于这种设计方法的镜头在图像质量方面都是苛刻的,会出现许多耀斑(昏迷耀斑),并且“单镜头反光相机易受广角镜头的影响”的印象正日益普遍。然而,由于存在一种能够表现出极高的描绘性能的类似模型的镜头,因此广角后焦型镜头的后续研究和开发迅速进行,其目标是赶上该镜头。已经完成。卡尔·蔡司·耶拿(Karl Zeiss Jena)的Flektogon 35mm F2.8。
Flectgon是从一开始就基于Biometar设计的,它非常适合用作广角镜,由于当时它独特,因为它几乎没有光斑并且能够获得清晰清晰的图像,因此非常受欢迎。我为之骄傲。模仿该镜头的俄罗斯MIR-1(DS Volosov,于1954年设计)是一个著名的故事,它与Tair-11等其他镜头一起赢得了1958年比利时世博会的大奖。
在1960年代,从Nikkor-H 2.8厘米F3.5开始,可以有效校正眩光的镜片在各个公司中相继出现,并且随着计算机自动设计方法的普及,终于出现了可以与Flectgon竞争的镜片。是这样 Flectgon出现八年后。德国首款

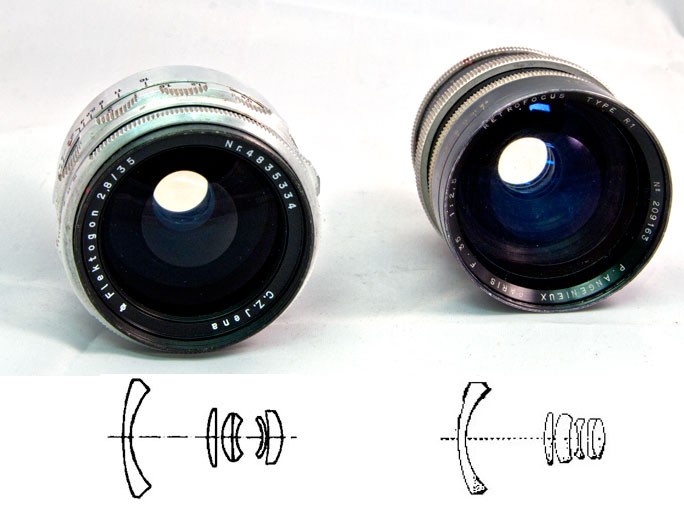

由生物金属卡尔·蔡司·耶拿(Carl Zeiss Jena)Flektogon 35mm F2.8 Flektogon 35mm诞生的广角复古对焦镜头是由卡尔·蔡司·耶拿人民公司的镜头设计师HarryZöllner和Rudolf Sorisshi设计的。这是德国第一款广角后焦镜头,该镜头于1952年开发,其政策是将为寻像机Contax提供的广角Biometal 2.8 / 35适配单镜头反光相机。除了生物金属外,Zellner还是战后Tesser F2.8和Pancola F1.8的设计师。由于其出色的描绘性能,它非常受欢迎,并已安装在中画幅相机的Contax S,Practica,Exacta,Practina,Vera和Pentacon 6相机中,并为随后改善广角后对焦镜头的状态做出了巨大贡献。Flectgon设计构图的根源是由Alvan G. Clark设计并于1889年推出的双高斯(见下图)。蔡司的鲁道夫(Rudolf of Zeiss)从克拉克(Clark)的Double Gauss(1897)开始创建了一个计划器,并在1920年代由公司的Melte对其进行了改进,并发展成为一个生物塔。还有Topogon,这是Zeiss Richter在1930年代初设计的超广角镜头。

它是克拉克的《双高斯》的衍生镜头。大直径的Bioter镜头明亮且可以平衡地校正各种像差,Topogon的广角镜则具有出色的视角特性。战争结束后,比奥特(Bioter)和托普贡(Topogon)携手发展成为生物金属公司(Biometal),Flectgon的逆焦版诞生了。

卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
源自Flectgon的光学系统的族谱:来自Planner的Bioter明亮且可以平衡地校正各种像差,适用于大直径镜头;另一方面,Topogon适用于具有出色角度特性的广角镜头。大都会 生物金属以混合血晶状体的形式出现,它们被排列在前后组中,并且它是一种出色的晶状体结构,成功地在较高水平上继承了每个亲本的优点。Biometal包括Zeiss Jena为Pentacon 6中型单镜头反光相机提供的80mm f2.8标准镜头和120mm f2.8中距远摄镜头,以及由前西德Zeiss Ikon进行接触的Biogon。为了与35mm的发展联系在一起,有一种广角生物金属35mm f2.8,仅在很短的时间内就通过要求前东德蔡司供应来生产。Flectgon的创建是为了使这种广角生物金属适用于单镜头反光相机。通过在生物金属的前面布置一个较大的负弯月形镜头(下图中的绿色元素)并获得后焦距,它适合用作单镜头反光照相机的镜头。通过安装负透镜,可以改善光学系统的平衡,并且在Flectgon中可以完全纠正在Biometal中轻微看到的gurguru模糊。



每种型号的规格略有不同

Flectgon 35mm F2.8的早期型号使用铝合金作为镜筒材料,第二代斑马纹(部分是皮革包裹的镜筒),以及第三代型号,直到1980年代后期才使用黑色镜筒制造。存在。除了设计上有在微小的差异数目挤压叶片,涂层的类型,最短拍摄距离,和挤压控制机构每个模型
在初始模型中,压榨叶片的数量最大,为9,第二代的数量减少为5,第三代的数量为6。通常,可以说,开口的数量越多,点光源的模糊越接近于理想的圆,并且可获得越自然的模糊。然而,在Flectgon的情况下,即使其由五张片材构成,开口也被设计为当光圈关闭时具有圆形形状,因此实际照片之间的差异并不大。仅初始型号的最短拍摄距离是36 cm,第二代和第三代缩短到18 cm。对于这种类型的广角镜头,18 cm的拍摄距离非常短,并且可以进行半微距拍摄。最初的模型在中间球上使用了青色涂层,而在第二代和第三代中,该部件已被洋红色涂层取代。第二代和第三代的涂层性能高于第一代,并且由于抑制重影和光晕的效果略高,因此清晰度和对比度略高。但是,在实时拍摄中,即使在初始模型中,清晰度也很高,我并没有太大的不同。据我所知,第二代和第三代的镀膜颜色没有差异,因此两者的光学系统将完全相同。在1960年代,两家公司都借助自动计算机设计方法重新设计了后焦镜头设计,但是Flectgon 35mm f2.8的生产时间长达35年,同时保持了第一代的设计配置。是的。
Flectgon是具有历史意义的镜头,它通过打破“单镜头反光相机不利于广角镜头这一先入为主的观念,从而为改善后焦广角镜头的状况做出了贡献。如果没有这种镜头,单镜头反光相机的鼎盛时期可能会晚一些。★采购背景Carl Zeiss Jena Flektogon 35mm F2.8(银色型号,第一个版本)M42卡口该镜头于2013年3月通过eBay从希腊M42镜头专家Fotopic(Steel 22)获得。产品的状态为MINT(优质产品),“有一个与序列号匹配的旧盒子。玻璃是透明的,没有刮擦。它工作正常。” Fortopic是业内知名的公司。当我用自动竞价软件设置185美元并留下时,它以167美元的合理价格+ 16美元的运费出售。所交付的产品只有轻微的划痕,玻璃和镜筒的状况良好。螺旋线和孔的开闭是平滑的。

卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
重量(实际测量)185g,配置9个光圈叶片,滤镜直径49mm,最短拍摄距离0.36m-α,光圈F2.8-F16(手动),预设光圈控制机制,配置5组6元素逆焦型, Retrofocus,M42 Mount,Flectgon的名称源自拉丁语Flecto(意为“弯曲,倾斜”)和希腊语Gon(意为“角”)。

Carl Zeiss Jena Flektogon 35mm F2.8(Zebla Model,2nd version)M42卡口
该镜头也是从希腊M42镜头专家Fotopic(钢22)于2013年8月通过eBay获得的。产品的状态为MINT(好产品),“玻璃是透明的,没有刮擦。它工作正常。” 当我用自动竞价软件设置225美元并离开它时,我能够赢得205美元的竞标价格+ 16美元的运费。玻璃和镜筒都处于良好状态,螺旋线和光圈均平滑地打开和关闭。这将是几乎未使用的旧库存产品。

卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
重量(实际测量值)225g,5个光圈叶片,滤镜直径49mm,最短拍摄距离0.18m-α,光圈F2.8-F22(手动),自动和手动光圈控制机构,每5组6片复古对焦型,M42安装

卡尔·蔡司(Carl Zeiss)耶拿(Jena Flektogon)35mm F2.8(黑色型号,  第3  版)Exakta支架
2016年9月从专门生产德国摄影器材的模拟休息室购买,即时决定价为107欧元+运费8欧元。镜头说:“它状况良好,实用性极低。没有星形轮或霉菌。光圈环和螺旋环可平稳旋转。” 卖方始终具有如此简短的描述和一些精明的要素,但具有服务精神,不会为同时交付产生任何额外费用。我们有很多库存,而且我们经常发布接近新镜片的精美镜片。这次,我能够使镜片状况良好。

卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
重量(实际测量值)225g,配置6个光圈叶片 ,滤镜直径49mm,最短拍摄距离0.18m-α,光圈F2.8-F22,手动光圈控制,配置5组6颗逆焦型,Exakta安装



专利材料:US2793565(1957年5月28日/ 1955年4月提交)

拍摄测试
许多1950年代设计的早期的Retrofocus广角镜在校正眩光(彗形像差)方面仍然存在问题,并且看起来柔和而喜怒无常的描绘趋势是司空见惯的。另一方面,从Flectgon的描绘来看,耀斑从开放被抑制到足够的水平,并且只有当高光部分大大扩大时,才可以确认轻微地覆盖表面的耀斑。它可以。在图像质量方面,可以说后聚焦镜头的设计水平与1960年代中期成熟后的产品相当。在这个时代,东德的Zess Jena的技术能力比其他国家的制造商领先10年。打开时对比度好,颜色也好。但是,即使缩小了孔径,灰度也不清晰明了,并且适当的残留像差也柔和且灰度柔和。模糊是稳定的,不会像后焦距型镜头那样干扰四个角,并且不会出现模糊的模糊或辐射模糊,也不会出现两行模糊的趋势。在数码摄影过程中,有时会看到广角镜有时会出现的色斑(倍率色差),并且被摄物体的轮廓在照片的边缘呈红色,但是除非将其放大否则不明显。对于后焦型镜头,分辨率可保持在四个角以下的良好水平。极短的最小拍摄距离是这款镜头的主要吸引力。特别是第二和第三型号的镜头非常短,只有18厘米,也可以用作准微距镜头。它是一种多功能镜头,可以涵盖从广角到微距以及描绘性能

卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F8,第三个黑色模型+索尼A7(白平衡:Nikko):即使受到挤压,层次也很柔和。只能通过产生大量中间色调的镜头才能获得精美的刻画表现。Flectgon是很棒的镜头



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片



第一银模型



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F5.6(左),F4(右),第一个银色模型+索尼A7(AWB): 旧镜头摄影在学校很受欢迎的集体照。这是一种非常易于使用的室内拍摄镜头,因为无论拍摄距离如何,它都具有稳定的描绘性能。



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F4,第一个银色型号+索尼A7(AWB):



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F2.8(开放式),第一个银色机型+索尼A7(AWB):早期的复古对焦型镜头中,没有任何镜头看起来像F2.8那样清晰。



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F4,第一银模型+索尼A7(AWB)
卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F3.5,第一个银色型号+索尼A7(AWB):只需从打开位置挤压半步,图像就会清晰清晰。在全开光圈,如图这里,一些彗形耀斑盖皮肤和是细线的描绘。对于后焦型镜头,分辨力是一个很好的水平
卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F3.5,第一个银色型号+索尼A7(AWB,+ 2 / 3EV):



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
上F2.8(开放式)/下F3.5(半压缩)。打开时(上部),框架会遮盖住它;但是当挤压到一半时,耀斑会消失(下部),并且图像清晰清晰。对于后焦型镜头,分辨率可以达到四个角。



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
第二个ZEBLA模型
卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F4,索尼A7(AWB):最短的拍摄距离是18厘米。宏范围大但图像质量好



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F5.6,索尼A7(WB:晴天)



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F4,索尼A7(AWB)



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F5.6,索尼A7(AWB)



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F3.5,索尼A7(WB:晴天)



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F2.8(开放式),索尼A7(WB:晴天)



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F2.8(开放式),索尼A7(白平衡:晴天):我羡慕镜头迷叔叔的幸福微笑!



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片

第三款黑色
卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F5.6,索尼A7(WB:日航)
卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F8,索尼A7(WB:日航)



卡尔·蔡司(Carl Zeiss)Jena Flektogon 35mm F2.8(M42 / Exakta卡口)镜头评测及样片
F5.6,索尼A7(AWB)
