早期镜头

镜头历史概述 Lens History

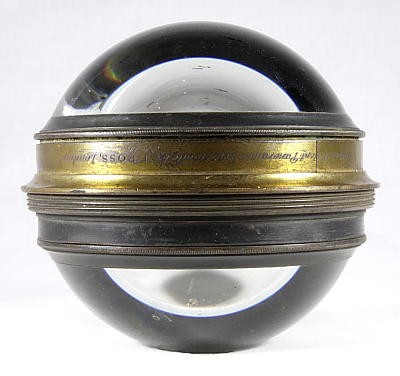

Sutton Panoramicc. 1861 萨顿全景镜头资料

直到 1860 年代后期,常用的镜头类型是 Petzval 肖像、单消色差透镜,以及在较小程度上,早期的三联体和双联体。Petzval 是一个快速镜头,但视角有限,在板的边缘照明和清晰度下降。单消色差透镜具有更宽的视角,产生的图像对比度更高,但速度较慢。

非散光: 消色散镜头

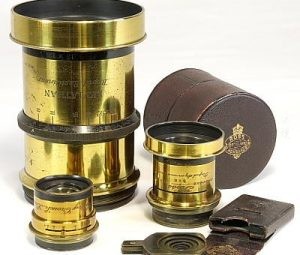

Rapid Symmetricalc. 1874 Ross & Co快速对称镜头资料

快速对称镜头资料Rapid lens 资料



1866 年推出的快速直线镜头成为一种通用镜头,也是当时相机上最常见的镜头。单消色差继续用于景观工作,而 Petzval 则仅限于专业工作室。

色散镜头

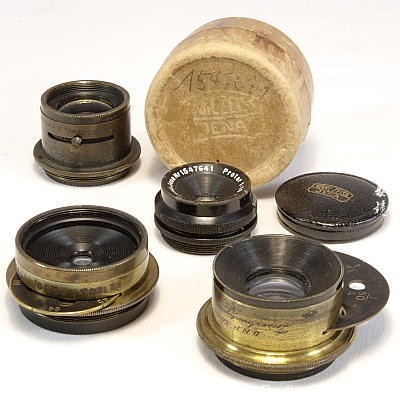

Anastigmats 消色散经典镜头资料Protar  普罗塔

Anastigmats 消色散经典镜头资料Protar 普罗塔

1880 年代后期新玻璃类型的开发为设计能够更好地校正散光和球面像差的镜头提供了机会。从那时起,镜头设计和配置成倍增加,开始使用品牌名称而不是以前使用的描述性名称。

长焦镜头

镜头历史概述 Lens History

远摄镜头由放置在正镜头组后面的负镜头组组成,目的是与焦距相比减少整个镜头到焦平面的距离。1891 年,TR Dallmeyer 和 Adolf Miethe 生产了第一批长焦镜头。

早期型号通常使用普通定焦镜头和提供负片组的“长焦适配器”。可以通过改变正负组之间的间隔来改变放大率;组越近,放大倍数越大,图像越大。

镜头附件

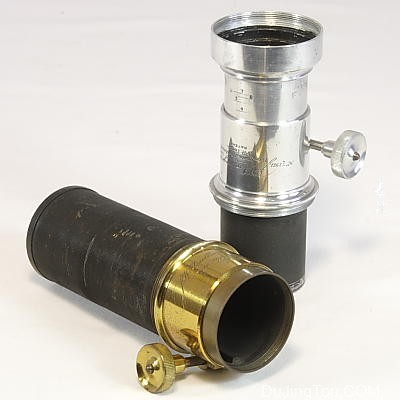

早期古典望远Telephoto镜头资料

早期古典望远Telephoto镜头长焦附加镜资料

无焦附件通常采用安装在定焦镜头前的伽利略望远镜的形式,以产生远摄效果,如果反转则实现广角效果。两个透镜组的间距通常设置为等于两个焦距的差值,在这种布置中,平行入射光线将平行出射。因此,相机将以其正常的波纹管延伸物聚焦在无限远处。在此设置中的放大率(与相机的定焦镜头产生的图像相比)等于两个镜头组的焦距比。棱镜单筒望远镜(例如蔡司 Contaflex)和定点望远镜也已被使用。

他们的第一次使用是由 Dallmeyer 于 1901 年在 Adon 长焦中使用的。这个想法在 1950 年代重新浮出水面,用于固定镜头相机,尤其是双镜头反光类型和电影摄影机。

长焦镜头附加镜第一次出现的历史

针孔、放大等

早期针孔镜头历史及资料()

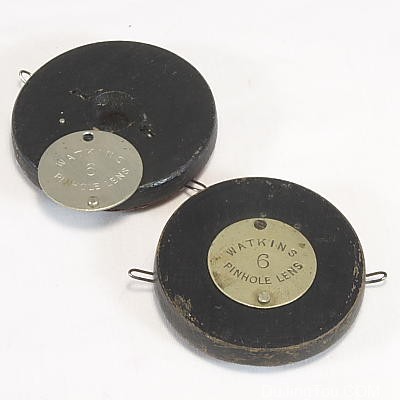

早期针孔镜头历史及资料(沃特金斯针孔 Watkins Pinhole)

从 1880 年代起,摄影师对针孔摄影产生的艺术效果产生了浓厚的兴趣。针孔“镜头”与其他设备一起制造,以柔化图像并修改焦平面。

镜头注意事项

镜头光阑

本节详细介绍了安装在镜头上的各种类型的光圈及其校准。

镜头光圈概述及历史

镜头座

本节详细介绍了不同类型的镜头卡口、对焦方法以及镜头如何固定到相机上 – 螺纹、断续螺纹、卡口、后膛锁。

镜头卡口和固定装置概述和种类

早期镜头

早期的镜头不容易识别,因为它们通常没有名称,它们可能会标有制造商的名称,也可能会标有表示系列(镜头类型)或尺寸、焦距和光圈的数字在镜头卡口上。该时期的目录将列出镜头系列并说明其用途,该系列中的镜头将显示为适合特定的板尺寸,后焦距(通常称为焦点)可能会显示。人像镜头历史概述 Lens History镜头通常显示为“快速动作”或类似的东西,镜头直径会与所覆盖的板尺寸一起给出,也可能会显示相机到被摄体的距离(以确保镜头适合工作室) .

有时可以在玻璃边缘找到制造商的名字,这在大陆制造商中比在英国制造商中更常见。

镜头历史概述 Lens History是常见的立体声对的每个透镜将被匹配到特定的凸缘和用于水舍停止向匹配于透镜。镜头和匹配的法兰和挡块上通常印有数字或字母。

Dallmeyer 立体相机的一个镜头和法兰上刻有一个“O”。

分割/组合

一些镜头可以分开,其中一半或两半可用作长焦镜头。可以以这种方式使用快速直线,每个半透镜的焦距大约是组合焦距的两倍。Petzval 的前半部分在反转并放在光圈后面时可以用作风景镜头。

可组合镜头有多个镜头组,可以组合使用或单独使用,以提供广泛的焦距范围。Protar 系列 VIIa 就是这种类型。

镜头组,称为棺材,共享一个共同的安装口和光圈,镜头组中的镜头通常是快速直线、风景、广角,不可组合。

可互换组件

镜头历史概述 Lens HistoryHD Taylor 的一项专利提议在可改变焦距的 Cooke Triplet 上使用可互换的后部组件。几年后,TTH 提供了“扩展镜头”,使焦距增加了 50% 或 100%。在 Cooke Series III、IV 和 V 上,后部元件在 Series II 上进行了更改。1 Aldis Anastigmat 从 1905 年左右开始配备可互换的前部组件,这些组件将焦距增加了 2 倍和 1.5 倍。2这个想法在 1950 年代后期在 Contaflex 等相机上重新浮出水面,尽管这些都是基于无焦附件。

镜片镀膜

1904 年,HD Taylor 提出了通过化学改变表面来增加透光率的镀膜镜片。3直到 1930 年代后期,卡尔蔡司开始通过在镜片表面沉积薄膜来镀膜镜片,这一想法才取得进一步进展。过程与泰勒截然不同。4

参考和注释

一个很好的早期资料来源是 J. Traill Taylor,The Optics of Photography and Photography Lenses。
涵盖镜头和镜头类型历史的现代资料来源是 Rudolf Kingslake,摄影镜头的历史。
欧文惠勒上尉,BJA 1913,p。554. 关于远摄的文章,提供有关使用远摄镜头的实用细节。

[1] BP 1699/1899。BJA 1911,第 716、967 页。辛克莱猫。1910,第。122.

[2] BJA 1908, p. 770. BJA 1909,p。716.

[3] BP 29561/1904。BJA 1907,第。703.

[4] 由卡尔蔡司的 Alexander Smakula 开发并于 1935 年获得专利,DE 685767。



翻译:毒镜
文章转载及图片已经得到了原作者授权,版权归原作者

网站:Early Photography

感谢站长的支持和授权,可以通过以下联系方式关注他。

邮箱: info#earlyphotography.co.uk
网址:http://www.earlyphotography.co.uk/
