说到Planar,提供给Rolleiflex和Hasselblad的镜头以其决定随后的Planar的评估和受欢迎程度的模型而闻名,但是Linhof Technica和Graflex该模型安装在XL(Graphlex XL)中并且活跃于该领域。商业摄影和新闻摄影也是必不可少的。细线,明亮和充满活力的描绘趋势是战后旧规划师经常看到的特征之一,但是这种描绘趋势在Graflex版本的规划师中也能看到吗?



运行Petit Report 2
Carl Zeiss Planar 80mm F2.8(Graflex XL)

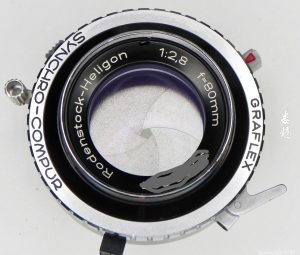

美国的Graflex,Inc.公司以新闻摄影机SPEED GRAPHIC(通常称为Spigra)而得名。这次展出的镜头是前西德卡尔·蔡司为该公司1965年至1973年生产的Graflex XL中画幅相机提供的可互换镜头。G. Rodenstock还为该相机提供了Helicon 80mm F2.8,并且在相机目录中并排列出了Planar 80mm和Helicon 80mm作为主流镜头。在目录中,Helicon被介绍为“价格低得令人惊讶的高性能镜头”和“最适合第一位新娘摄影师的理想镜头”,而Planar被定位为具有“色彩再现,分辨率和功能的高端机型”。 “如果要获得最佳的图像质量,这是最佳选择。” 我觉得这副镜头看起来非常好。

镜头的设计和配置仅在Graflex XL 1967目录[参考文献1]中描述为5,并且未弄清细节。当光通过玻璃时,前组侧有4个明亮的反射,后组侧有4个明亮的反射,暗反射有1个,是4组中有5个元素的反向unilite(反向xenotar)类型。我可以判断。蔡司的J. Berger和G. Lange在1950年代初期就研究了这种类型的镜头,并且已经公布了几项美国的方框图专利[参考2-4]。

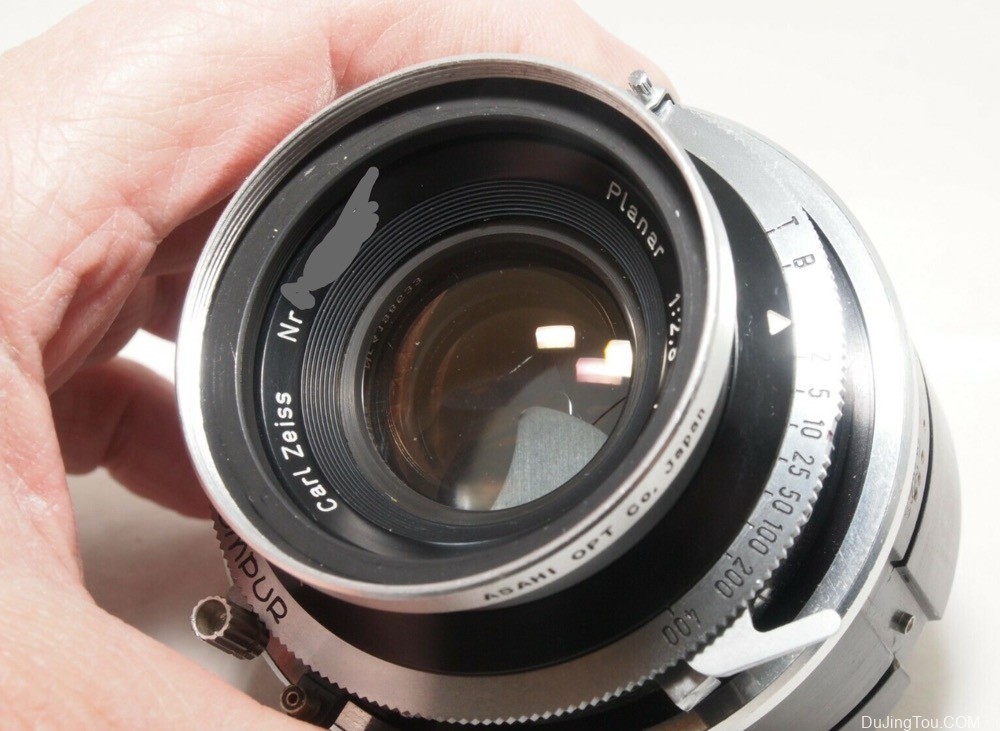

从镜头前侧观察时,左侧可以看到4个明亮的反射,因此,构图是两组中的两个元素,而右侧则可以看到4个明亮的反射①②③⑤和1个暗反射④。从后镜头侧观看镜头,分为2组,共有3个元素。可以清楚地判断该成分是反向Unilite或反向Xenotar,其中4组中有5个元素。



Graflex XL Planar的特点是后透镜比前透镜大,并且综合视角(对角线视角)为58°,相当宽。在寻找满足这些条件的框图时,采用了蔡司的G. Lange的1954年美国专利[3]中的一种(请参见下图)。兰格还是著名的Rolleiflex 2.8C Planar(于1954年推出)的设计师,并与J. Berger共同为Hasselblad 500C设计了80mm F2.8平面(于1957年推出)。父母。Linhof Technica Planar是另一款具有与Graflex XL Planar相同的配置,但后透镜更大的型号。Linhof和Graflex XL即将投入生产,除了匹配像圈和镜头配置之外,还有很多共同的项目,例如阵容的共同点,前后镜头的大小和曲率。两种设计可能是相同的。

卡尔蔡司Planar 80mm F2.8 for Graflex XL镜头测试及样片

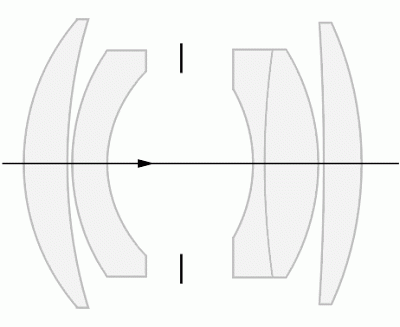

来自G.Lange的轨迹草图, 美国专利2799207(1957),图 1。它被认为是Graflex Planar 80mm F2.8和100mm F2.8设计配置的原型。只能通过操作前透镜外侧和后透镜外侧的曲率来校正顶部。

Graflex XL镜头系列还包括焦距为95mm和100mm的型号。这些是中等格式的6×7格式镜头,与Leica格式的标准视角相对应,并且被认为是主流镜头。但是,实际上,还有更多的80mm准广角型号(相当于焦距为39mm的Leica版本)。原因是80mm镜头更短,可以安装到当时的主流折叠相机中。另外,具有通过减小到被摄体的距离可以有效地使用闪光灯的优点。在使用中画幅相机的摄影师中,80mm焦距似乎是当时的必备条件。

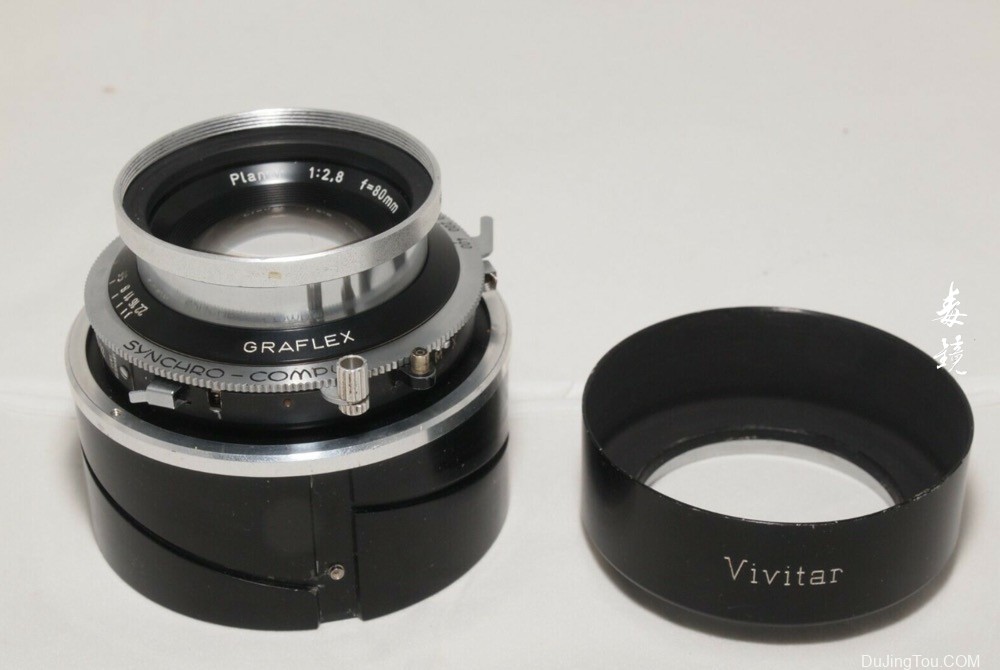

滤镜直径:49mm,光圈指数:F2.8-F22,组成:4组5片,比较快门(1 / 400s),最短拍摄距离0.75mm,推荐图像格式:中画幅6x7cm(目录值),重量(实际测量)):460克(包括零件,因为它是经过改型的产品),在照片的左侧和中央去除了安装部分的零件,以露出后镜头。右侧是连接了所有零件的M42安装座。



参考文献
[1] Graflex XL(1967)Graflex Inc.; Graflex XL目录
[2]鲁道夫·金斯莱克(Rudolf Kingslake),摄影镜头的历史;鲁道夫·金斯莱克(Rudolf Kingslake)“ 摄影镜头的历史”,朝日·索诺拉玛(Asahi Sonorama)

[3] Gunther Lange,美国2799207(1954)
[4] Gunther Lange,约翰内斯·伯格,美国2744447 A(1953年)
[5]泽村彻(Toru Sawamura )执导的《老镜头传奇》,由和田隆弘(Takahiro Wada Shoeisha)监督,2011年
