卡尔·蔡司(Carl Zeiss)Jena Triotar 135mm F4(M42)

Carl Zeiss Jena Triotar 135mm F4(M42)镜头测试及样片

只有三胞胎,但可以享受三胞胎的
季节性三胞胎
可以通过仅配置三个透镜的简单配置来校正所有五个Seidel像差的合理的透镜设计形式称为Triplet。最初是泰勒(Taylor),泰勒(Taylor)和 它是霍布森(Hobson)发行的镜头的名称,但后来每个公司都将具有相同配置的镜头商业化,并成为这类镜头形式的通用术语。镜头的基本组成是1894年英国一位名叫泰勒·库克(Taylor of Cooke)的人发明的。如下图所示,其特征在于在两个高折射率凸透镜之间设置有气隙的凹透镜,并且由于透镜的数量少且没有接合面,因此制造成本低。便宜的优势。但是,在20世纪,低价产品的产品形象出现了,而诸如Dagor,Tessar和Sonnar之类的其他类型的镜片却表现出闪光的效果,但它暂时被遮盖了。在三重态透镜的光学系统中,每个透镜被布置为分离宽的空气层,并且透镜组成表面的曲率可以被松弛成平坦的。因此,各种像差不太可能增加,并且不需要复杂而复杂的像差设计。由于配置简单,因此不可能强烈地校正像差,但是由于配置简单,所以具有不引起尽可能多的像差的特性。可以说,这是一种具有环保特性的镜头,不仅在制造成本方面,而且在像差方面。此外,没有粘接面的三重透镜(新型消色差透镜)具有多种玻璃材料,并且可以与新型玻璃(于1937年推出)兼容。战争,极大地改善了描绘表现。三重透镜类型的镜头具有令人难以置信的外围图像质量,但中央分辨率极高且透镜清晰,因此在100mm或更大的长焦距范围内,Tessar型和Gauss型在弱点不明显的地方当时不允许前进。实际上,在1950年代初,长焦三重透镜的分辨率高达80线/毫米,被誉为日本最高峰。那是在Xenotar出现之前。当时,Triplet被定位为低价产品,但其描绘性能不佳,从某种意义上来说,这是一个有趣的时期。它是霍布森(Hobson)发行的镜头的名称,但后来每个公司都将具有相同配置的镜头商业化,并成为此类镜头形式的通用术语。镜头的基本组成是1894年英国一位名叫泰勒·库克(Taylor of Cooke)的人发明的。如下图所示,其特征在于在两个高折射率凸透镜之间设置有气隙的凹透镜,并且由于透镜的数量少且没有接合面,因此制造成本低。便宜的优势。但是,在20世纪,低价产品的产品形象出现了,而诸如Dagor,Tessar和Sonnar之类的其他类型的镜片却表现出闪光的效果,但它暂时被遮盖了。在三重态透镜的光学系统中,每个透镜被布置为分离宽的空气层,并且透镜组成表面的曲率可以被松弛得平坦。因此,各种像差不太可能增加,并且不需要复杂而复杂的像差设计。由于配置简单,因此不可能强烈地校正像差,但是由于配置简单,所以具有不引起尽可能多的像差的特性。可以说,这是一种具有环保特性的镜头,不仅在制造成本方面,而且在像差方面。此外,没有粘接面的三重透镜(新型消色差透镜)具有多种玻璃材料,并且可以与新型玻璃(于1937年推出)兼容。战争,极大地改善了描绘表现。三重透镜类型的镜头具有令人难以置信的外围图像质量,但中央分辨率极高且透镜清晰,因此在100mm或更大的长焦距范围内,Tessar型和Gauss型在弱点不明显的地方当时不允许前进。实际上,在1950年代初,长焦三重透镜的分辨率高达80线/毫米,被誉为日本最高峰。那是在Xenotar出现之前。当时,Triplet被定位为低价产品,但其描绘性能不佳,从某种意义上来说,这是一个有趣的时期。它是霍布森(Hobson)发行的镜头的名称,但后来每个公司都将具有相同配置的镜头商业化,并成为此类镜头形式的通用术语。镜头的基本组成是1894年英国一位名叫泰勒·库克(Taylor of Cooke)的人发明的。如下图所示,其特征在于在两个高折射率凸透镜之间设置有气隙的凹透镜,并且由于透镜的数量少且没有接合面,因此制造成本低。便宜的优势。但是,在20世纪,低价产品的产品形象出现了,而诸如Dagor,Tessar和Sonnar之类的其他类型的镜片却表现出闪光的效果,但它暂时被遮盖了。在三重态透镜的光学系统中,每个透镜被布置为分离宽的空气层,并且透镜组成表面的曲率可以被松弛得平坦。因此,各种像差不太可能增加,并且不需要复杂而复杂的像差设计。由于配置简单,因此不可能强烈地校正像差,但是由于配置简单,所以具有不引起尽可能多的像差的特性。可以说,这是一种具有环保特性的镜头,不仅在制造成本方面,而且在像差方面。此外,没有粘接面的三重透镜(新型消色差透镜)具有多种玻璃材料,并且可以与新型玻璃(于1937年推出)兼容。战争,极大地改善了描绘表现。三重透镜类型的镜头具有令人难以置信的外围图像质量,但中央分辨率极高且透镜清晰,因此在100mm或更大的长焦距范围内,Tessar型和Gauss型在弱点不明显的地方当时不允许前进。实际上,在1950年代初,长焦三重透镜的分辨率高达80线/毫米,被誉为日本最高峰。那是在Xenotar出现之前。尽管这次的三重奏被定位为低价商品,但这是一种描述性的描绘。

Carl Zeiss Jena Triotar 135mm F4(M42)镜头测试及样片
Triotar光学器件(1939年设计)。构造为3组中的3个元素,凹透镜在2个厚凸透镜之间布置有较大的气隙。由此,可以使各透镜构成面的曲率松弛,像差不易增加。这是一种出色的设计配置,以其生态特性脱颖而出。另一方面,弱点是透镜配置不平衡,并且在1个凹透镜+ 2个凸透镜的情况下缺乏平衡,因此,即使使用具有强折光力(负屈光力)的凹透镜,Petzval和无法抑制图像,并且图像较宽当设计带角的镜头时,四个角的分辨率会急剧下降,并且周边区域的图像质量会大大降低,例如出现模糊的趋势。无论利用像差的情况如何,一般的理论是设计配置适用于不容易暴露四个角处弱点的长焦镜头。

这次展出的产品是德国VEB卡尔·蔡司·耶拿(Carl Zeiss Jena)从1947年至1958年制造的Triotar 135mm F4长焦距三重透镜。生产数量为26,700,相应的安装座包括M42,EXAKTA,旧的CONTAX和LEICA螺丝。尽管它是公司的低价品牌,但它是一款具有出色性价比的镜头,可让您享受该时代产品的最高图像质量,例如出色的分辨率和高对比度以及良好的清晰度。 。Triotal还具有85mm F4,焦距稍短,并且EXAKTA和旧的CONTAX可以在市场上购买。该镜头与1932年发布的CONTAX同时出现,后来又为EXAKTA发行。此外,将40mm F3.5供应到Rollei B35 / C35等固定镜头相机,将75mm F3.5供应到Rollei帘线等双镜头反光相机。战前型号是由重型黄铜加工而成的宏伟镜筒,但战后1950年左右生产的轻型铝制镜筒已取代了该镜筒。周围材料的过渡与其他蔡司镜头相同。

Carl Zeiss Jena Triotar 135mm F4(M42)镜头测试及样片

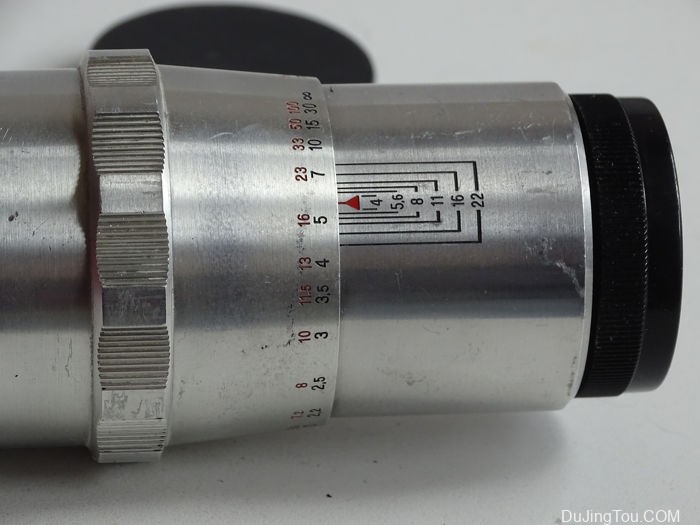

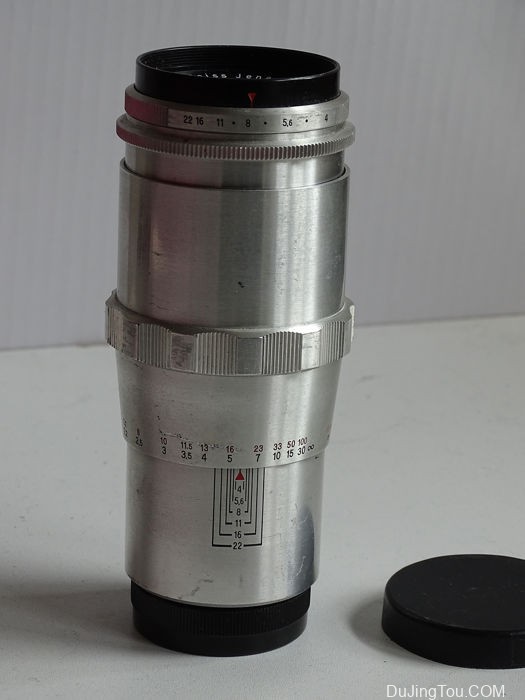

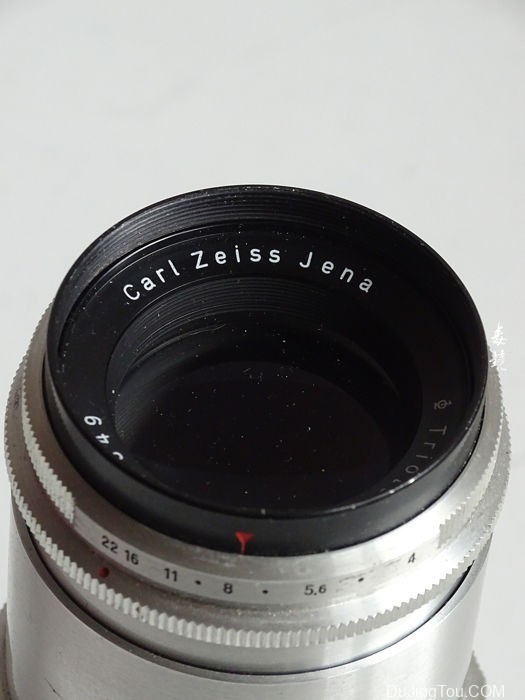

重量(实际测量)470g,最短拍摄距离1.1m,滤镜直径49mm,光圈叶片15个,光圈F4-F22,3组3元素三重型,T涂层(单层涂层),除M42外至少安装在Exakta上支架有CONTAX支架,徕卡螺丝支架(稀有)。镜头名称的由来是Triplex,在拉丁语中表示“ 3”,表示该镜头是三镜头。

★采购背景
该镜头于2012年12月从希腊M42镜头专家Photoptic(以前为stil22)购买,价格为$ 93($ 71 + $ 22运费)。Photoptik是一个很好的供应商,对产品进行了全面检查,可以放心购买。像往常一样,我将智能手机的自动出价软件设置为在截止日期前5秒出价,并将出价金额最高设置为125美元,但最终以71美元的价格售出。产品的状态为“它有15个光圈叶片。它有前后盖。这是一个运转良好的产品。光学系统处于理想状态。从生产开始就有气泡。这是正常现象, “它是优质玻璃的证据。它对图像质量没有影响。其他元素清晰无划痕。M42螺钉。在世界上任何地方售价22美元。” 交付的产品当然状况良好。由于它的镜头看起来太好了,因此它不像旧镜头那样具有吸引力,并且市场中标价格非常便宜,不到100美元。

★射击测试
一般说来,三胞胎的优点是中心的分辨率极佳,清晰度,发色和对比度都很好。另一方面,缺点是四个角的分辨率较弱,模糊不清并且图像变得粗糙,并且容易出现模糊。但是,由于像Triotar这样的长焦镜头的视角较窄,因此在四个角处出现的较弱的分辨率和模糊不明显。采用开放光圈值F4也是该时代的三重态类型的可靠设计,从焦点中心到四个角均实现了高分辨率,并且它是清晰清晰的图像,没有光晕或开框现象。从一开始的对比度就很好,但是可以说单涂层镜片的优点是层次描述不会变硬。三重型镜头的一个共同特征是背景模糊有点硬并且变得令人讨厌。这可能是因为像差校正参数不足,并且没有足够的空间来校正高阶球面像差。在显色方面,存在温度控制的趋势,这在该时代的蔡司JENA产品中很常见。色浆非常好。下面的例子。

相机:EOS 6D
遮光罩:金属远摄金属遮光罩(适用于焦距为80 mm或以上的镜头)

Carl Zeiss Jena Triotar 135mm F4(M42)镜头测试及样片
F5.6,EOS 6D(AWB):很好的描绘性能。清晰的图像清晰。
Carl Zeiss Jena Triotar 135mm F4(M42)镜头测试及样片
F4(打开),EOD 6D(自动白平衡):焦点为高分辨率,即使打开也清晰。因为焦点很长,所以散景不太明显。
Carl Zeiss Jena Triotar 135mm F4(M42)镜头测试及样片
F4(开放),EOS 6D(自动白平衡):即使开了光圈,中央的分辨率也足够高并且对比度也不错。高画质
Carl Zeiss Jena Triotar 135mm F4(M42)镜头测试及样片
F5.6,EOS 6D(AWB):显色似乎是这段时期的Zeiss Jena产品,并且略受温度控制。
Carl Zeiss Jena Triotar 135mm F4(M42)镜头测试及样片
F4(打开),EOS 6D(AWB):由于后方散景较硬,因此根据距离和被摄对象的不同,背景可能会变得粗糙。

在此博客文章中,我谈到了长焦三重奏的吸引力,但实际上,短焦距约为50 mm的三重奏也具有另一种吸引力。高清晰中央部分和受像差影响的外围部分之间的图像质量之间存在很大差距,据说您可以享受这种三重合透镜的独特描绘效果。如果有机会,我想在此博客中介绍。
