Voigtlander Bessa II 福伦达贝萨2维修资料汇总

Print Friendly, PDF & Email

最近收了台药机,那那都是毛病,之前修了两台RF 想着结构应该一样的,结果不对,没拆开。修机器最怕的不是修不好,是怕拆不开。修不好可以放下,过段时间再修,之前有过一次10光圈叶片的镜头,当天晚上我就崩溃了,无法装上,怎么都是最后错位,散架了,或者油脂都干燥了 ,无法对到位置里,半夜三点封存了。

过了两天心静下来了,一个小时拼上了,修复完毕。

还有之前的那两台RF也是,我把调焦机构,和黄斑联动都位置弄乱了,调试了半个月才恢复良好的工作状态。(Bessa II 维修的时候 也干了和我一样的事)

但是,但是,如果拆不开,就特么完全无解了,老机器经常出现锈死,或者卡扣锁死,螺丝滑丝,金属腐蚀变碎等问题,这些才是维修的时候的最大的问题,原件坏了 可以重新车一个,或者非磨损性的现在也可3D打印了,或者可以等待,等一台充满了缘分的拆机件。都可以完全修好。然而,就怕没拆开。。。就怕拆不开。。。就怕不会拆。。。

今天查了半天的资料,发现全网Bessa II的维修资料也就那么点,色影无忌有两篇,国外有两篇,然后就没了。。。没了 youtube也没有,google也搜不到了,所以 我还是整理一下放这里给有用的人用吧,数量不多的机器都尽量维修好。坏一台就少一台。

备注:昨天查好资料后,五分钟拆开,调整完毕

如果快速的调整BESSA II黄斑不准的情况

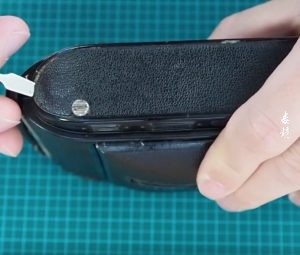

bessa II 的黄斑调整位置其实和bessa rf是一样的,都是在机身顶盖的上方,但是rf是要撕开蒙皮才可以调整,所以也算是破坏性的调整了,但是BESSA II的黄斑调整却是极度方便的,bessa II的上顶盖LOGO面板边上有四个小螺丝,将他们拆开就会把顶盖面板拆下,后面会看到有四个空洞,这里就是调整黄斑的螺丝。一般如果左右不齐,就调整左侧的两个螺丝,下方的螺丝用来松开黄斑机构,上面的螺丝用来调整位置,调整后,将下面的螺丝拧紧,就完成了。

调整黄斑要把对焦机构对准无限远,同时在机身后用毛玻璃之类的对焦屏,打开机器的B门,观察无限远是否精准合焦,和焦后只需要调整黄斑就行。这时候看黄斑差距,调整两个螺丝就可以对齐黄斑,这时候 对焦机构就可以正常使用了。

但是如果当对焦到无限远的时候,通过后背无法看到清晰的成像,那么就麻烦了,需要拆上盖调整对焦机构和黄斑联动了。(这个操作对于绝大多数的胶片机都适用),那么开始往下看,以下内容多来自网络搜集。

如何拆开BESSA II

1.将相机聚焦至无穷远,然后将其放置在此处,并关闭前面板以进行以下步骤。这样做将使重新组装相机变得更加容易,而无需调整无穷大。
2.打开。在左侧内侧,找到两个小螺丝,这些螺丝将顶部线轴支撑固定到位。该线轴支架覆盖有槽螺钉,必须拧下这些螺钉才能开始取下左(聚焦)旋钮。卸下它们以及黑色的明矾短管支架。
3.该带盖的开槽螺钉将聚焦距离标尺固定到位。松开并拧紧大部分螺钉。不要完全拧开它,因为您将需要使用它来推动距离缩放。距离标尺立柱在定距板正下方有一个十字销,该十字销紧紧地固定在开槽的立柱中。通过推动胶片室中松动的螺丝弹出距离标尺后,请完全松开其固定螺钉并卸下距离标尺板。
4.在定距板下方是两个明亮的一字槽螺钉,用于将聚焦旋钮固定到位。这些将需要脱落以移除聚焦旋钮。这就是为什么我开始将相机聚焦到无限远的原因。如果将相机留在无限远处,则当您更换此旋钮时,应易于在无限远处进行更换。
5.取下聚焦旋钮后,取下盖板左侧的高头螺钉。请记住,您从左侧拧了高头的盖螺钉。螺丝很高的原因是,它充当“最小”和“无限远”的聚焦挡块。
6.拧下将胶片前进旋钮固定到位的螺钉。取下胶卷前进旋钮。
7.有一个开槽的大黄铜螺钉,将一个细长的椭圆形盖子固定在胶片推进齿轮上。卸下该螺丝。
8.在胶片前进旋钮的左侧下方,是最后一个要卸下的螺钉。拧下最后的螺丝,顶部应提起。
为了安全起见,一旦顶盖脱落,我将所有卸下的螺钉重新拧入它们的位置。这样可以避免放置它们。
而且,这些螺丝是用软金属制成的,很容易弄伤/变形其槽口。如果任何螺钉都难以卸下,
我可以通过Q尖将它们浸泡在变性的酒精或丙酮上。小心丙酮,不要过度使用!丙酮会对塑料,相机盖等造成灾难性的影响。有时将这些螺钉固定到位,并涂上一层薄薄的虫胶以防止其松动。
我的取景器非常粗糙,无法看透。用变性酒精和Q尖清洁所有光学表面后,它现在变得很亮。 来自:https://www.rangefinderforum.com/

简单说如何拆BESSA II的上盖

先  拧下过片纽上的螺丝,取下过片纽。 拧下过片传动轮上的螺丝取下传动轮罩和两个传动轮(有个大螺丝拧开) 拧下傍边的上盖紧固螺丝(是一个非常高的螺丝)。 然后打开后盖拆下胶卷定位轴旁的紧固螺丝或螺母(特别粗大),取下景深标盘。 拧下调焦盘上的两个螺丝,取下调焦盘。 拧下调焦盘下的上盖紧固螺丝,上盖就可以去下来。

如何调整BESSA II的对焦机构

当对焦到无限远位置的时候,对焦屏上还是一团模糊,那么就可能是对焦距离出了问题,需要重新调整。当然还有一种可能是焦平面出现不平整导致,具体调整方式一会转载色影无忌的文章会说明。

当调整对焦机构的时候,如果原来无限远位置是对的,或者是过度的,就是超过无限远的位置的时候,先在前盖上标注好无限远的位置,这样会节省你的大量的时间,就不用重复性的调整了。

该齿轮具有一个偏心凸轮,该偏心凸轮使RF联动装置运动。 我卸下了射频组件以进行清洁,但是该齿轮没有卸下射频组件就脱落了。 可以将连杆臂从凸轮上移开以卸下该齿轮。我当初BESSA RF就是挪动了这个齿轮,导致一切都要重新调整。
例如搞成这个样子,那么开始吧,等待你的就是一个系统工程。
这张图就代表了不断地调整镜头对焦和黄斑的位置,寻找正确的对焦位置。
除去景深刻度盘后,即可使用将调焦轮固定到上一张照片中所示齿轮的两个螺钉。 固定景深标尺的螺钉是位于内部腔室上部的孔,用于卷取卷轴。 一旦将两个螺丝固定在聚焦轮上,请垂直向上提起。请注意聚焦轮上方和下方的垫圈。聚焦轮下方是带有RF凸轮的齿轮。 提起顶盖之前,请先取下自由度尺和聚焦轮。 顶盖由两颗螺钉压紧,一个由黄铜制成,并由上链齿轮固定,另一个用作聚焦轮的挡块。用作调焦轮挡块的那个有一个高个的螺丝头。 有趣的部分 在将镜头设置为无穷远的情况下,面临的挑战是将齿轮反复安装在调焦轮下面,然后是顶盖,然后是调焦轮,因此您可以检查RF的水平对齐方式是否与用胶带布置的距离匹配测量。 我用6英尺,8英尺和10英尺来检查RF调整-这样做很麻烦,因为每次连续尝试都需要取下摄像机的顶盖并重新安装。 一小时二十分钟的连续尝试终于得到了它。 Voigtlander设计工作室的人为什么不能想到要在骑在凸轮上的RF臂的末端添加一个调节螺钉? 来自:Voigtlander Bessa II焦点调整
调整这几个区域,最后达到镜头无穷远合焦,黄斑联动准确

我的下一步是通过相机拍摄胶卷。这款特别的Bessa II是早期的银色顶级款。鉴于聚焦齿轮已完全冻结且略有生锈,它可能已经多年未使用。黄斑对焦玻璃清洁后绝对可以从清洁中受益。从相机上进行的一项观察-在关闭相机之前将调焦轮设置为无穷远。第二个观察结果-如果这是一台可以正常工作的摄像机,并且不需要完全拆卸-换句话说,就是一台工作的摄像机,其黄斑稍微错位了-我本来会尝试调整下面在RF组件中显示的两个闪亮的螺钉。这两个螺钉位于将黄斑对焦臂固定到可旋转的镜头底座的位置。在镜头中L字的左侧看,看底部的螺丝。通过将镜头连接到其枢轴点的上臂的切口可以看到顶部的镜头。镜头水平移动来自棱镜的图像。棱镜镜位于黄斑窗口,而取景窗口的分束器不动。 来自:Voigtlander Bessa II焦点调整

如果BESSA II的焦平面有问题怎么办

同样也试用于其他旁轴折叠皮腔相机。

解决光轴不正的问题,首先要解决如果测量光轴的问题。 我的简易方法是找一个精度比较高的小型水平仪,我这个是小日本做的,精度还可以。 首先测量一下桌子水平如何。 下图显示,桌子左右是水平的,前后不平。这个桌子可以用来测量机器,因为我只需要桌子左右平就可以了。 然后打开要测量机器的后盖,打开后盖的原因是折叠机后盖有红窗盖,无法平放在桌子上。 比如我这台BESSA II ,虽然打开了后盖,但是取景器有个凸起,所以一会翻过来放在桌子上要注意避开。把机器的背面放在桌子上,由于BESSAII 的取景器凸起,所以只能将机器的下半段贴靠在桌子上让机器背面处于水平状态。 机器是否水平,这时可以拿水平仪测量一下。 上图水平仪放在机器支撑杆的旁边,贴靠机器下端的上延口,显示机器的装片箱体处于左右水平的状态。 这时把水平仪放到镜头上,看看镜头是否左右水平,如果镜头不是左右水平,那么就说明机器光轴不正。 下图显示我这台BESSA II 光轴现在算是基本正,还是有一点点歪,但这点幅度不影响拍摄了。 当然这台BESSA II 并不是拿来时就这样,要不也不会拍出光轴不正的照片。 为了修复这个问题,我在它的导轨下方垫了3片0.3mm的垫片,最终把光轴调整回来。 来自:主题:折叠机、皮腔机光轴不正简易测量方法及矫正。

关于其他的BESSA II的快门光圈的维修

快门光圈维修和其他镜头没有什么区别了,这里暂时就先不讲了。

清理镜片的霉,可以直接旋转下前组之后(有的带有一个限位螺丝或者限位卡口)使用b门就可以清理前后组外面的霉灰了。内组镜片如果有问题,那多数就开胶了,修复方法是找高手师傅搞定了,不建议自己搞了。

专业的人怎么修BESSA II

总结Bessa2 的最近对焦距离大约是0.96m到0.98m. Bessa2的快门组垫圈是原厂对每台机校调而装入2至4枚不等.

楼主讲前面讲的”除锈喷雾剂”和”防锈润滑剂”不适合用于相机洗油.

通常去油的步聚是 1)先用120#汽油泡洗 2)用稀释的D-苧烯,清洗 3)再次用120#汽油洗涤 4)用乙醚清洗镜筒内壁

大孔轴承用马尾线拉洗, 细孔用 柳条 去污.

BessaII 的光圈组,按生产年代有两种不同. 后期有消光涂层的通常不应拆洗.

洗净后,需要点油. 主力弹簧 应该用 Moebius 9030 油. 快能同心轴承 应该用 Moebius 9010 油. 调焦组件 建议用 污染少,挥发少的 902 油.

校正验焦时,发现验焦与刻度盘,实际距离的同步线性不符时,除了机顶的xy轴调节螺丝,还要考虑因为多年的热胀冷缩而产生的菱镜位移. Bessa2的调焦精度,机械精度比Bessa RF高许多. 但校正也须细心.

D-苧烯是洗除旧机械陈旧胶化润滑油的有效配方. 现代的相机光圈叶通常不添加润滑油.而采用润滑镀层. 因为润滑油的副作用极大: 1)润滑油氧化酸败后会腐蚀零件 2)润滑油会有挥发,挥发物吸附镜片后,易产生菌雾.(因此古典镜头的光圈前后组易起菌迹.) 3)润滑油若扩散,易造成污染 Moebius 9030是不会酸败,极低挥发的润滑油.可考虑少量添加的光圈叶润滑剂. 有行家推荐用石墨来润滑.但石墨也同样会有污染. 来自色影无忌:suwenyu
给毒镜头投稿

给毒镜头投稿:

镜头测试样片的量还是太少了,如果大家有老镜头新镜头的测试照,使用心得、评测报告、以及您自己觉得满意的照片,都可以投稿给我们,我们可以在网站和公众号发布,您可以微信投稿或者点击上面的图片给我发邮件,内容为样片、您的介绍、个人介绍、器材简介等。希望大家能多给我们一些帮助和支持。(点击马上投稿>>>

毒镜头资料共享库



关注毒镜公众号获取毒镜头资料共享库网盘链接
如果失效大家给我留言,资源随时更新。


4年 ago

10 Comments

        1. 上盖很容易拆的,记得 左侧片仓里面的螺丝 拆开就好了。然后 切忌对焦齿轮位置不要乱,不然 就调整吧

    1. bessa 2 上盖很好开,左侧对焦轮从,机身内部胶片仓有个螺丝拆下,右侧过片轮 见螺丝就拆即可,两层螺丝。

  1. 我明天试试准备清理一下多年的尘,胶卷轴过卷有吱吱声,拆开擦一下加点点钟表油。谢谢
