尼康:对柔焦镜的致敬 尼康SoftFocus滤光片软1,柔软2

对软焦点的致敬
尼康SoftFocus滤光片软1,柔软2

第51个晚上是过滤器的故事。它似乎说它不是Nikkoru,而是隐藏了以日本NIKKOR FILTER的名义出售的旧日本制造的滤光片。如果你在那时解开各种滤镜的发展历史,那么连续镜头设计师的名字将会一个接一个地出现。塔卡的过滤器,但它是一个过滤器。尼康制造的过滤器已经商业化,其高贵的设计理念与其他尼克尔相同。
今晚我将挑选一款非常独特的尼康软焦点滤镜。这款柔焦滤光片采用独一无二的独特技术制造而成。让我们解读设计师和开发机密故事的想法。设计师的目标是什么?而重要的图片是好的吗?
今晚我将揭开尼康柔焦滤镜的秘密。

佐藤春雄

1,什么是柔焦(柔焦)?

通常,摄影镜头通常更喜欢更清晰的镜头。然而,在肖像和笔画的世界中,并非所有锐利镜片都是必需的。忠实再现像Micro Nikkor这样的一个孔的镜头有时会暴露出主体的缺点。在这种情况下使用软焦点镜头和软焦点滤镜。柔焦的特征在于焦点的核心部分具有坚固的分辨率感,而且Flare可以捕捉像面纱一样的图像,就像降低对比度一样。

柔焦镜头的历史的时候,我最古老的柔焦镜头1920知道从美国沃伦麻袋,公司在1920年的市场,比利士(Berito)(Verito扩散焦点6寸F / 4),前后这是一个专用镜头,用2对3镜头拍摄具有大量残余像差的柔和对比度图像。它是本柔光透镜的起源,其通过保持包括球面像差的各种像差来产生光学闪光。柔焦镜头的特点是发出美丽的光斑,获得美丽的模糊味道。它也是表观景深变得非常深的特征之一。此外,通过缩小并最终将其转换为锐利镜头来改变柔软度也是一个很大的特征。在柔焦镜头的情况下,光圈值不是用于调节曝光的功能,而是用于调节软件量的功能。

2,什么是软焦点滤镜?

软焦点的附件(过滤器)也有历史。在过去,电影和商业摄影世界的“纱布”技术带来了世界。“Sawa”是一种布料,通过悬挂纱布(将其放在镜头前)获得柔焦效果。据认为,技术的发展和软焦点滤波器诞生了。

虽然软焦点透镜通过的球面像差产生眩光,柔焦滤波器划痕和所述过滤器的表面的目的是产生火炬,以形成小水滴状透镜的不规则性。然而,附着在过滤器表面上的划痕和不规则性反映为眼睛的阴影。重点是模糊时会出现不均匀和划痕。通过观察点扩散函数可以更清楚地理解这一点。即使在点图像强度分布的图像点强度处,在所产生的闪光分量中也会产生许多峰和谷和边缘。这种现象导致所谓的双线模糊。

而且,这种趋势对于前模糊和后模糊都是天生的。实际上这是软焦点滤镜的缺点。最初你正在寻求柔和的描绘,所以散景味道的恶化是你最想避免的缺点。

此外,与软焦点镜头不同,软焦点滤镜不会改变景深。因此,您可以在浅深度获得柔和效果。换句话说,它可以被认为是一种优势。由于通过缩小深度来加深深度,因此可以通过使其成为小孔径来获得伪柔焦聚焦透镜的描述。此外,难以调整软焦点滤波器的软件量。因此,有必要在创建过滤器时从头开始设置最佳软量。有必要设计并考虑优化软件数量的优化。

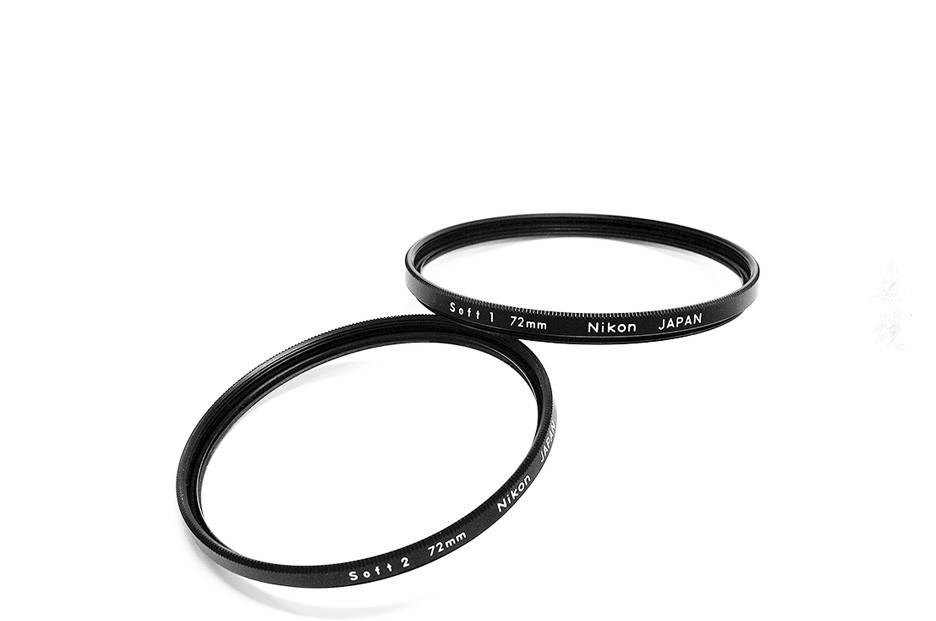

3,尼康软焦点滤镜软件1,软2的功能

那么,尼康的软焦点滤镜有哪些功能呢?尼康软焦点滤镜的创造者是Tsunashima Teruyoshi。Tsunashima先生是Nikkor镜头的设计师,经常出现在Nikkor One Night Story中。在尼康,甚至滤镜也是由一线光学设计师开发的。对我们前辈的产品来说,这似乎是一种充满激情的感觉。

实际上,用于尼康软焦点滤光片的技术是滤光片的化学处理,而不是表面处理。Tsunashima先生开发小组询问化学处理技术是否有一种在没有眼睛阴影的情况下产生闪光的机制。这是离子交换方法。首先,我们选择过滤器玻璃材料中的氧化钠含量。在一定条件下将银涂在玻璃表面并电离。我离子交换银离子和钠离子。然后,离子交换部分的折射率改变,产生折射率分布,如所谓的GRIN(渐变折射率)透镜。

由于连续进行电离,因此也连续发生折射率变化。这种效果会导致理想的闪光。因此,它不是通常用作过滤玻璃的廉价玻璃材料,而是使用几倍大的昂贵的光学玻璃。容易产生钠离子的玻璃材料是必要的。产生的闪光量,即软的量由电离的进程决定。软1是弱软体积,软2设定为更强软体积,生产控制由所有产品的MTF衰减率管理。然而,当MTF测量机不寻常时,尼康的软焦点滤波器处于技术前沿。此外,该技术于1972年申请了日本专利(Showa 47),并于次年申请了1973年的美国专利。这是我们在内部和外部通知尼康发明的时刻。

Tsunashima先生必须容忍传统软焦点滤波器的缺点。尼康的柔焦滤镜旨在通过与其他技术完全不同的技术,实现完全成熟的柔焦,而不是准软焦点。

我们在开发时有一份质量保证部门的测试报告,所以让我们看看。报告的结尾以此过滤器的一些功能结束。

  1. 核心耀斑和良好的分辨能力。
  2. 即使光圈小,眩光效果也不会降低,而且相对较大。
  3. Flare没有着色,接近白色。
  4. 与其他软焦点滤镜相比,分辨率很高。
  5. 色调,模糊的颜色,模糊的味道是好的,没有特别的问题。

Tsunashima先生的目标是保持主镜头的高分辨率,形成美丽的光晕,实现良好的模糊味道。我的目标不是附件的水平,而是一个完整的软焦点。柔焦滤波器,因为它具有在过滤器的表面上没有凹凸或划痕,也不会抑制模糊出遮阳模糊。它恰好是最靠近柔焦镜头的滤镜。那么为什么Tsunashima先生到目前为止仍然坚持全面的软焦点描绘?

看看当时的发展历史,你将会发现我真正想要开发的镜头形状。这是一款适用于大画幅相机的柔焦镜头。当时,在大画幅相机中积极使用的柔焦镜头是Rodenstock的Imagon。Tsunashima先生一定想开发一款超过这款镜头的柔焦镜头。根据当时的记录,有记录显示着名摄影师通过大画幅相机对肖像照片进行了对比测试。已经出现了非常好的结果,据说软焦点滤波器的开发是成功的。

纲岛先生是软聚焦透镜的缺点,而迅速减小软重量(光斑)是挤压前模糊和后部模糊,一个扩口的区域是小的两线的模糊的显着不同的描绘似乎我想改善现有的观点。通常,通常认识到软焦点镜头的光圈是改变软件量的任务。然而,Tsunashima先生想将它用于光控制功能,这是光圈的原始对象。因此,Tsunashima先生放弃了软焦点镜头的开发,并开始开发高质量的软焦点滤镜。由Tsunashima先生开发的软焦点滤镜是一款魔术棒,即使在广角或长焦中也可以选择高质量的柔焦而无需选择主镜头。特别是当使用小光圈时,深度会变得更深,使其成为理想的柔焦镜头,无处不在。

4,发展历史

让我们解读发展历史。尼康软焦点滤镜早期开发,但啤酒厂的Tsunashima先生Tsunashima经常出现在尼克尔一夜之夜的故事中。对于Tsunashima先生来说,关于软焦点的研究是一个长期的主题。

好吧,让我们看看报告和图纸。据报道,试验绘图大约是1977年初夏(昭和51年)。之后,同年试制和评价结果令人满意,同年批量生产开始批量生产。发展在很短的时间内完成。当我查看当时的材料时,Tsunashima先生对软焦点的热情和思考得以传播。这个过滤器是尼康,Tsunashima先生的答案。它一定是令人满意的表现。

5.开发尼康新软件焦点滤镜

2003年颁布实施的RoHS指令或想很多人都知道的(有害物质限制=欧洲议会和理事会指令使用某些有害物质在电子电气设备中限制)。它于2006年作为法律生效。由于该指令还涉及相机和镜头,日本光学/相机制造商和玻璃材料制造商大做文章。特别是,无铅和无砷的实现看到了完全改进光学玻璃的需要。那时,玻璃材料制造商非常敏捷。除此之外,甚至尼康也不得不改变所有产品的设计。其中,有必要更换使用光学玻璃的尼康软焦点滤光片·软件1和软2的玻璃材料。但是,这里出现了一个大问题。通过离子交换法制造的该过滤器需要与钠含量,普通折射率和分散等光学常数不同的特性。当我们突然尝试新玻璃时,可以得出结论,使用无铅无砷替代光学玻璃不可能进行离子交换。

我不能制作这种独特的软焦点滤镜。利益相关者惊呆了。我们不得不停止生产。我绝对不想失去这个软焦点滤镜。因此,我开始采用与离子交换方法不同的方法进行开发。尽可能的尼康老柔焦过滤软件,其中1个是良好的特征分辨率,最佳闪耀量不着色,通过替代性方案的研究去实现模糊的善良。该开发始于2005年的雨季。完成的是Nikon Newsoft Focus Filter。我们在2007年春季开始销售它。这种过滤器使用的技术,用于处理玻璃表面,但我一直阴影出模糊通过降低微透镜的尺寸,以限制到最小这是说。比如出的方式和火炬的分辨率,有旧的柔焦过滤器非常密切的特点,如果你比较老的和新的了,我想你理解。如果您可以比较示例(示例1,示例3),将非常感激。相反,老柔焦过滤器,它是通过各种手段希望你光顾尼康新柔焦滤镜。

6,真人表演和榜样

例1(软1)

尼康D800 NIKKOR58毫米F1.4G + SOFT1过滤
孔径:F2.8
快门速度:1/125秒
ISO:720
图像质量模式:RAW
白平衡:自动
校准:人像
拍摄日期2013年11月

例2(软2)

尼康D800 NIKKOR58毫米F1.4G + SOFT2过滤
孔径:F2.8
快门速度:1/125秒
ISO:800
图像质量模式:RAW
白平衡:自动
校准:人像
拍摄日期2013年11月

例3(新软)

尼康D800 NIKKOR58毫米F1.4G +新柔焦滤镜
口径:F2.8
快门速度:1/125秒
ISO:800
图像质量模式:RAW
白平衡:自动
校准:人像
拍摄日期2013年11月

我们来看看实时结果。

示例1,2和3是使用尼康软焦点滤镜软件1,软件2和新软焦点滤镜进行精装的示例。在任何过滤器中都可以获得由于美丽的喇叭口而没有任何高光着色的出血。此外,应该注意的高分辨率。请看一下椅子和窗帘的描述。与一般的软焦点滤镜相比,您可以看到保持了非常高的分辨率。另外,与软件1相比,软件2的耀斑大(软量大)在这个例子的场景中是一个好印象。还要比较Soft 1和New Soft Focus Filter。我想你可以看到它非常相似。我认为可以说新滤镜能够传递旧软焦点滤镜的描述。

例4(软1)

尼康D800 NIKKOR58毫米F1.4G + SOFT1过滤
孔径:F2.8
快门速度:1 / 640Sec
ISO:200
图像质量模式:RAW
白平衡:自动
校准:人像
拍摄日期2013年11月

例5(软2)

尼康D800 NIKKOR58毫米F1.4G + SOFT2过滤
孔径:F2.8
快门速度:1/500秒
ISO:200
图像质量模式:RAW
白平衡:自动
校准:人像
拍摄日期2013年11月

例6(新软)

尼康D800 NIKKOR58毫米F1.4G +新柔焦滤镜
口径:F2.8
快门速度:1 / 640Sec
ISO:200
图像质量模式:RAW
白平衡:自动
校准:人像
拍摄日期2013年11月

示例4至6是用于肖像的示例。我以与例子1到3相同的方式比较肖像照片。在每个例子中都获得了由于美丽的耀斑而没有高光着色的出血。您还可以看到高分辨率。眼部,头发,下颚部分的眩光等的分辨感非常有特色。然而,在肖像的情况下,软件2中的软件量可能有点过强。我认为软件1的软件数量或新的软件焦点过滤器是最佳的。同样,如果您比较Soft 1和New Soft Focus Filter,您会发现它们非常相似。

7,柔焦Nikkor S 105 mm F 2.8

实际上,Tsunashima先生关于柔焦的研究的开始始于软焦镜头的发展。即使你们是第一只耳朵,当时在日本眼镜行业,当时我们一直在研究软焦点和模糊味道。证据是Soft Focus Nikkor S 105 mm F 2.8此次推出。当然,这个镜头的设计师是纲岛先生。设计报告已于1967年新年(昭和42年)提交。值得注意的是,我们在20世纪60年代很早就开始进行软焦点研究。从尼康F发布开始,说1960年级意味着我们正在计划一个阵容和进行研究。持续的柔焦,模糊的味道研究继续向软焦点滤镜,最终它将成为创造DC尼克尔的动力。有一个不幸的时候,尼康忍受了一个不合理的标签,在尼克尔汽车时代模糊的味道是坏的。然而,前辈们比其他任何地方都更早地研究模糊味道和柔焦。没有这样说,前辈们会对这种声誉感到沮丧。

好吧,我会回复这个故事。这款柔焦镜头于1966年(昭和41)进行了原型设计和评估。不幸的是它没有商业化。

柔焦Nikkor S 105 mm f / 2.8

公司只有一个原型,如图所示。世界上可能只有一个。该镜头的配置是变形的高斯配置,并且通过在一般的6件式高斯型的中心添加双凹透镜来配置。同样值得注意的是引入了非球面软焦点。那时,非球面镜片是通过手工抛光一个接一个地制造的。

与尼康首款非球面镜片作为大规模生产的产品相机镜头是OP鱼眼(1968年推出),但镜头被说成是一个雏形,它在引进先进设备,最先进的技术,在时间大约在同一时间我明白了。如果这款Soft Focus Nikkor正在发售,它可能是批量生产和使用非球面镜头的第一个问题。

让我们看看这个镜头的像差特征。该镜头的最佳特点是特殊的球面像差形状。在F 2.8的孔径中,我们具有所谓的全收集球面像差,在入射光的位置处相当于F 5.6的纵向像差中具有约-0.1mm的凸起。另外,在相当于开口部F2.8~F5.6的入射光的位置,具有纵向像差为-2.0mm的大膨胀的收集形状。它不是简单的球面像差,而是弯曲和曲折的球面像差曲线。通常,软聚焦透镜的球面像差通常具有在正或负方向上简单地增大或减小的球面像差。因为仅通过在一个方向上设置火面(火线)来实现良好的模糊味道。为什么Tsunashima先生制造球面像差有这样的结构?

如前所述,我想尽可能地改善由于变窄引起的柔软度的降低,这也是软焦点镜头的缺点。关键是我们想要在F 5.6处留下柔和的描绘,因此我们在小孔径部分产生了大的球面像差。另外,该球面像差也有助于软焦点镜头的聚焦容易。Tsunashima先生首先了解了柔焦镜头的缺点,并寻求技术解决方案。

但是,这种考虑将适得其反。结果阻碍了柔焦镜头的所有功能,模糊味道,深度深度,相对较高的分辨率。

通过减小小阻挡的球面像差小于F 5.6,在点图像中形成清晰的核心(核)。获得高分辨率是深度和条件。而且,由于多次回转球面像差,火表面(火线)重叠多次并且变得复杂模糊。不幸的是,Tsunashima先生的想法没有成功。此外,它是使用非球面的镜片,当时这种镜片很昂贵,并且没有商业化。然而,Tsunashima先生依靠这一经验,致力于对软焦点的全面研究。研究将从镜头到滤镜进行轨道校正。结果是Nikon Soft Focus Filter Software 1,Soft 2。

例7

尼康Df NIKKOR-S 105 mm F 2.8
光圈:F 2.8
快门速度:1/125秒
ISO:200
图像质量模式:RAW
白平衡:自动
图像控制:纵向

例8

尼康DF NIKKOR-S105毫米F2.8
光圈:F2.8
快门速度:1/60秒
ISO:200
图像质量模式:RAW
白平衡:自动
校准:人像
拍摄日期2013年11月

例9

尼康DF NIKKOR-S105毫米F2.8
光圈:F2.8
快门速度:1 / 200Sec
ISO:400
图像质量模式:RAW
白平衡:自动
校准:人像
拍摄日期2013年11月

产品开发涉及困难和失败。然而,前辈们在失败方面犯了错误,并实现了更好的产品开发质量。尼康的柔焦滤镜具有如此引人注目的历史。

最后,请参阅Soft Focus Nikkor S 105 mm F 2.8(示例7至9)的示例。柔软的量是一个引人注目的眼睛,但焦点到位的地方是令人惊讶的美丽柔焦。这真的是失败的工作吗?你们觉得怎么样?
