尼康:摄影师的见证,见证了许多世界纪录的镜头 Ai Nikkor ED 200 mm F 2 S(IF)

摄影师的见证,见证了许多世界纪录的镜头

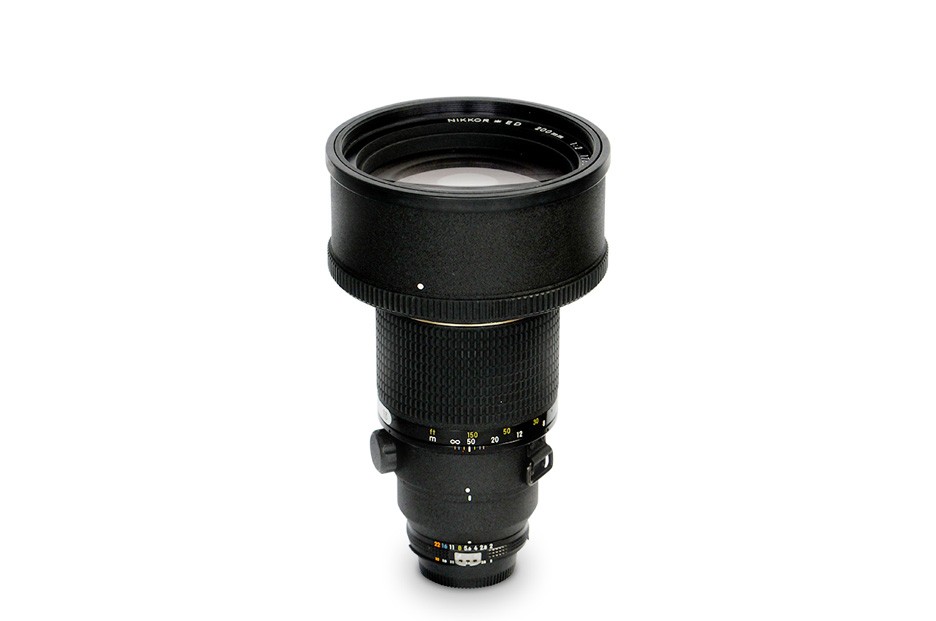

Ai Nikkor ED 200 mm F 2 S(IF)

今晚我们将介绍按照摄影师的要求开发的Ai Nikkor ED 200 mm F 2 S(IF)。这个镜头为拍摄室内比赛而开发了什么样的插曲?那么,世界上最亮的200mm开发是什么?
让我们今晚一个接一个地释放历史。

佐藤春雄

1,按摄影师和尼克尔

正如我在第十隔夜提到,光日本自古(现在的尼康)位于与摄影记者的人的关系非常好。一些尼克尔出生于新闻摄影师的要求。尤其是在长焦和超长焦镜头,根据历史事件的基础上,狗仔队成员的宝贵意见,也有已经开发了很多的东西。例如,尼克尔400毫米使用聚焦单元,600毫米,800毫米,可以为1200mm等为东京奥运会的发展,ED300毫米F2.8覆盖在第十过夜,拍摄1972年冬季奥运会的滑雪比赛它是为…开发的。连续的尼克尔镜头继续记录了许多世界纪录的诞生。

通过尼克尔镜头的眼睛,我们很高兴地赞扬了运动员的荣耀。我认为设计开发人员当然很自豪。因为我能够从事这样的工作,只记录历史图像。

我们将在今晚报道的200mm F2主要用于拍摄体操比赛。当时请求是“我可以拿一个手持图片,我想要最亮的镜头,焦距只有200毫米!” Ai Nikkor ED 200 mm F 2 S(IF)是Nippon Kogaku(现尼康)回答这一要求的答案。当时,这个镜头深受世界各地新闻机构的喜爱,并创作了许多作品。

2,发展历史

让我们了解Ai Nikkor ED 200 mm F 2 S(IF)的发展历史。光学设计的完成于1976年完成(昭和51)。并且批量生产图表于同年11月发布。已完成的批量生产的产品将于1977年4月(1977年)以限量版为Ai Nikkor ED 200 mm F 2(IF)推出。之后,限量发行继续进行,一般销售将于1982年4月以Ai Nikkor ED 200 mm F 2 S(IF)镜头开始。然后,用于保护ED玻璃的目的,保护过滤器添加到所述第一透镜,以改变罩,添加明胶的文件夹,艾尼克尔ED200毫米F2S(IF)<新>将在1985年12月发布的它会。

当时参加光学部光学部的Hayashi Kiyoshi先生负责光学设计。Hayashi先生是一个隐藏什么的导师(讲师),自从我加入Nippon Optics以来,我已经获得了长期的指导。Hayashi先生的处女作是Ai Nikkor 200 mm F 2(IF)。那时,在自动设计尚未自由使用的时代,计算器无能,因为它无法与当前的计算机进行比较。

在当时的光学设计中,首先计算作为镜头框架的功率排列,在一定程度上决定佩兹伐和和主点的位置,确定粗略的总长度,后焦距。之后,考虑镜头的数量和每个镜头的构成。数据表总结了每个透镜的微小曲率半径的变化,透镜厚度的变化,透镜间距的变化,玻璃折射率的变化,色散值的变化等,如表所示表)要创建。然后,我们找到了通过使用knackle及其表来有效减少像差的方法。这项工作需要耐心等待。通过使用更改表,每个面的微小变化,距离,镜头厚度,折射率和色散,您可以看到出现了哪些像差和多少。此外,如果您将此表面与表面更改结合使用,则此像差会降低!如你所说,我们可以看到如何减少像差。让眼睛像盘子一样,看着更换桌子,用彩色铅笔书写。那是当时镜片设计的重要任务之一。

由天林先生,来之不易观察沉默变化表一天,谁也完成这是没有实现到现在为止镜头的规格。此外,这首作品的工作取得成功,你可能想说的是,决定林的工作方向。之后,林先生将继续在多个IF的开发工作(内部对焦)型超长焦镜头。然后,他看到他的成就晚年,还加上一定的中村先生和Arashida先生在林先生的老师,皇室成员,观看了政府机构的成员之一,但接受发明协会主席奖于1994年。Lin等人先生的发明,不管内部和外部的,它成为IF的世界的源(内部聚焦)型超远摄镜头。

3,绘图特性和镜头性能

Ai Nikkor ED 200 mm F 2 S(IF)镜头的横截面视图

首先,请参阅本节。前两个是ED玻璃。包括两个ED眼镜的前组中的三个构成了作为远摄镜头的最重要的前组。从设计的观点来看,有必要用这三张纸充分校正色差,球面像差和较低的彗形像差。接下来是由3个透镜组成的凹组聚焦组。Hayashi先生的发明的一个重要部分是具有聚焦功能以及在该凹组中应用远摄比。凹面力越强越强,前组的残余像差越大,近距离像差波动越大。

还有一个200毫米的短焦距,Hayashi先生选择了一条不会施加大比例的道路。这个选择是一个秘密,导致这个镜头成功。此外,特征配置在最后一个凸组中。该组中的最后一个凹透镜用于减少Petzval和。这一凹透镜的加入是智慧的,因为它覆盖了200毫米的视角。

因此,远景真人结果和样本图像,让我们考虑从两个设计值的描述。在打开隔膜时,它结合了适度的锐利感和从深度浅的柔和描绘。在焦点到位的地方,分辨率很高,并且对比度适中。在设计值,如果你在一个严重的眼睛看的,因为它从中心到外围去,还有那场和昏迷的曲率的影响下小幅周边图像变成甜蜜的倾向。但是,我根本没有受到实际行动的困扰。

两张示例照片均采用开放式光圈拍摄。实施例1在附近射击,实施例2射击相对中等距离。样本图像1,头发和眼睫毛,如果有可能把重点放在样品图像2绒毛的衣服,这个镜头锐度,你能理解你。虽然它是一个开口的锐利镜头,但F 2.8到F 4的锐度进一步提高。在F 5.6至11中,锐度进一步提高并且获得几乎均匀的图像质量。而且,在F16~22中,由于衍射效应,图像质量逐渐劣化。

一个叫Kiyoshi Hayashi的人

林女士是温和,善良,随和的人。在我年轻的时候,我喜欢测距仪相机,我也是一名相机和镜头爱好者。在Hayashi女士的几个爱好中,最突出的是对音乐的热情。林高加索三个国家(亚美尼亚,格鲁吉亚,阿塞拜疆),在普通市民将不得不学习古典音乐(现代和当代音乐)的陌生的领域。这远远不是音乐欣赏的水平和应该说只是研究的水平。此外,不仅音乐,而且每个国家的情况和历史背景都非常详细,其知识是惊人的。

此外,Hayashi先生也是一种食品,特别是它对男士肉饼的关注度很高。这是我年轻时代的故事。林先生总是说,“我对男人的肉饼有点吵!” 然而,要说到这一点,任何商店里的每个男人的肉饼都会吃得好吃。有一次,我告诉林女士。“那么,这不是一个受欢迎的吗?” 林先生笑着说,“它被爬了吗?” 我们笑声嘲笑工作场所。Hayashi先生很久以前就是一个非常独特的人。
