尼康:中长焦镜头追求模糊的味道 Ai AF DC尼克尔135毫米F2S AF DC nikkor 135mm f2

中长焦镜头追求模糊的味道

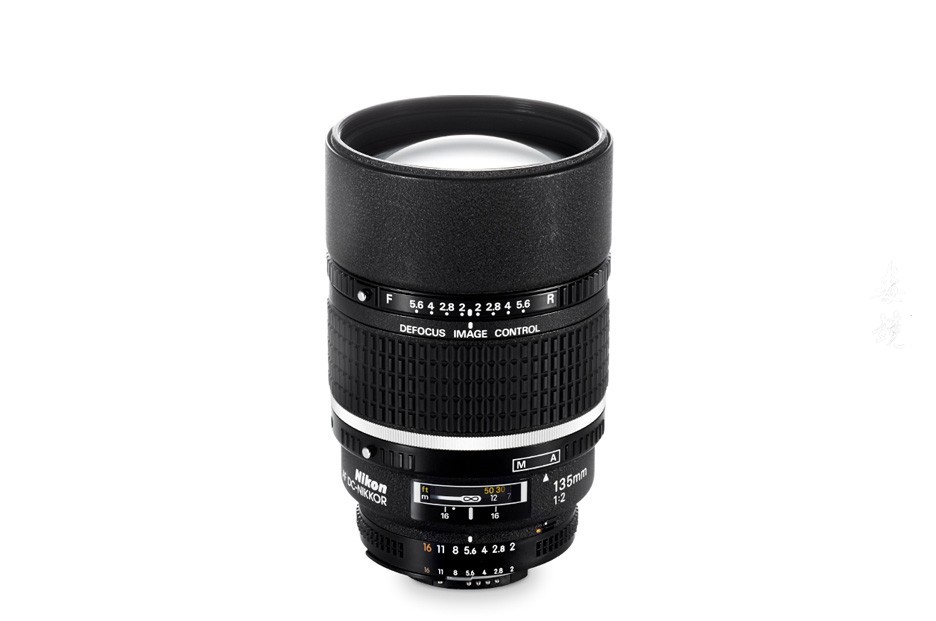

Ai AF DC尼克尔135毫米F2S

继续到第30晚,谈谈大光圈中间长焦镜头。
由于相机自动对焦,大光圈中远摄镜头是如何变化的?
让我们今晚一个接一个地释放历史。

Koichi Oshita

1,AF 85 mm F 1.8

图1. Ai AF尼克尔85 mm F 1.8 S镜头结构图

毕竟,它是大光圈中间长焦镜头,我用镜头的自动对焦分割最多。为了使镜头自动对焦,镜头必须用电机驱动。为此,我们需要通过尽可能多的聚焦来减轻移动镜头的重量。超远摄镜头,这是一个典型的重量级镜片已经由透镜的早期部分的移动切换为焦点IF方法,由于远摄变焦透镜前焦点通常是透镜的移动大的重量与长焦机芯相比,它要轻得多。因此,两个镜头都能够相对平稳地转换到自动对焦。然而,大光圈中间长焦镜头基本上是聚焦移动整个镜头。很难找到一种能够高速,平滑且高精度地移动像镜头一样的大直径中远摄镜头的方法。这种约束,这同样适用,正如有镜头的先进自动对焦或对焦它是如何做的大镜头,它不仅成为设计师的主要负担的其他公司。

AF尼克尔85mm F1.8S(1988年发布)看起来像彗星那里。如示于图1,但看起来像一个看似正常高斯型光学系统,能够通过只移动该后组的三个聚焦的透镜,分别为一个透镜,可以这么说,“新高斯型”。如相同F3 AF为80毫米F2.8出现二残月,是透镜只移动该后组的高斯型的,两个透镜和在以不同的速度在后组的最后一个透镜前由于需要移动它,因此存在机械机构变得复杂的问题。这款AF 85 mm f / 1.8能够在克服此问题的同时实现F1.8亮度。AF 85mm F1.8完全像AF大光圈中长焦镜头开发的救星。

2,DC的想法

这款AF 85mm 1.8设计师就是我身上的老人。最初来自镜头的质量保证部门,他精通镜片评估,并且即使离开工作也是一个喜欢摄影作为业余爱好的人。我还学到了各种各样的东西,比如测量焦距和像差。在人先生已经结合幽默和艺术感,例如,或者与在照相印刷吹出,或通过剪切和粘贴用剪刀,从而剪裁工作场所行进纪念照的照片拼贴,如现在大头贴。每个人都对结束感到惊讶。

当时,这是一个不常见的胶片相机时代,如图像处理。因为我还是一名设计师,所以我的目的是让我第一次喜欢拍照。通过大直径介质到远摄的发展,这些老年人开始研究模糊味道是很自然的。

什么样的模糊是美丽的?我可以用光学系统来实现这一点吗?各种研究发现,模糊的形状与球面像差密切相关。当球面像差未经校正时,耀斑围绕背景模糊,并获得理想的背景模糊。但是,这有两个问题。一个是如果球面像差未被充分校正,则前景的模糊将变为环模糊或两线模糊。换句话说,不可能平衡前模糊和后模糊。另一个是性能下降。与球面像差为零的状态相比,离开球面像差可能损害锐度。

那么,你可以制作一个通过稍微改变像差来改变模糊味道的镜头吗?如果这即使是对于那些谁寻求锐度,或者你想用一个模糊的图画,并不比它是理想的镜头,也可以接受那些谁寻求柔和的背景模糊了人们面前?他仔细检查了高斯型透镜数据,并研究了如何仅改变球面像差的形状而不会使其他像差恶化。随着高斯型前组间隔的变化,我们发现它可以实现。和已经建立在AF85毫米F1.8后侧焦点系统,本发明的2之一被组合模糊控制(DC),1991年中,第一自动聚焦135毫米F2透镜的集合,AF DC尼克尔135毫米F2S诞生了。

3,镜头结构

图2. Ai AF DC尼克尔135mm F2S镜头结构图

如图2所示,该透镜是具有6组和7个元件的变形高斯型。然而,与图1中的AF 85mm F 1.8的透镜配置相比,它构成为整体长。特别地,前透镜和前透镜后面的透镜具有大的气隙,前透镜由胶合透镜构成。最初,高斯型的特征在于校正良好的色差,但是通过前球的连接可以很好地校正轴向色差。

“怎么样,美丽?这个胶合镜头很好,”老年人在穿过镜头时解释道。尼康的光学设计师非常重视镜头截面的美感。它形状的透镜的是合理的,所述光学系统,光穿过所述透镜的每一侧直接的是,由于像差的收集井知道强制造误差感性。他不仅追求模糊的味道,还追求镜片形状的美感。

通过仅输出三个后高斯和AF 85 mm F 1.8来完成聚焦。由于与移动整个镜头相比镜头重量为1/4或更小,因此可以进行高速聚焦。

此外,通过改变弯月形透镜的背面之间的距离,而不会劣化等像散和色差,稍微改变只有球面像差,结的前透镜控制前部和后部模糊是的。当DC环处于中心位置时,球面像差被校正为几乎为零,并且因此像差的平衡接近于将每个像差校正到极限的超远摄镜头的平衡。这是为了保持DC尽可能高效,并使前后模糊尽可能“直截了当”。这一点不同于传统的中远摄镜头,其具有稍微校正的球面像差以改善背景模糊,并且这是该镜头的个性。

前模糊优先(DC环:F侧)

正常(DC环:中心)

后模糊偏好(DC环:R侧)

然后,打开直流环R侧,将球面像差以便软化后模糊的边缘被充分矫正,前模糊的轮廓时转向F侧的球面像差被过校正更模糊,从而是的。

通过这种方式,可以很容易地解释什么完成,有斗争是不是在这个过程中完成了肉眼可见。轻轻地在后组的重量移动的焦点,而广泛的研究,以便最小化移动量,所述第一原型缩短近距离是1.2米〜1.1微米。另外,从模拟和真人,球面像差的最佳量为每孔各是跑到刻刻度确定一个接一个。由于是该变量的第一次尝试的模糊,而不是由一个单一的试验确定的,反复进行微调,同时重叠所述真人,高达F5.6斩波DC规模。直流环本身旋转超过F 5.6,但最初计划扩展到F 11。对于模糊毕竟,它已经过时了规模小,将效果差且窄,好玩的,我很感兴趣的柔焦效果,当你打开Meippai环,它没有留下削减中风。如果您拥有,请在过度转动DC环时尝试柔和效果。

让我们看看基于这个例子的这个镜头的描述。实施例1是利用该透镜的特征的开放式描绘。由于DC环设置为R2,因此背景模糊是平滑的。另一方面,你知道前景中有环模糊和双线模糊吗?然而,由于前模糊中的模糊量大于后模糊中的模糊量,因此可能很少有明显突出的情况。

示例2是一个远景,其中DC环设置在中心并缩小到F 5.6。以多云天气为背景的树枝是可能会因具有大量耀斑的镜片而坍塌的对象,但是它们在没有融入天空的情况下被清晰地描绘出来。在浅景深135mm镜头,建筑物的背景也缩小到F5.6是有些模糊,它会被理解为是一个非常温和的模糊。

请将此镜头与数码相机配合使用。你是否可以捕捉到你拍摄的DC效果是数码的独特优势,你能不能享受直流镜头的乐趣呢?实施例3连接到D50,具有开口,DC环设定为R2.8并射击。由于转动过量DC环,在像素尺寸方面的PC上,但它需要在焦平面甚至光晕,它表现出软化其变成红色和黄色在秋季通过采取软焦点效果的叶那里。

推出这款镜头后,将其稳步发展的大光圈中长焦镜头,艾AF尼克尔DC105毫米F2D于1993年,并于1995年艾AF尼克尔85毫米F1.4D发布,在当前长焦阵容完成。这主要是由于AF 85 mm F 1.8中的后聚焦系统的发明,它能够开发出与手动镜头时代相同的阵容。在DC 135 mm F 2处,我们通过首次结合控制模糊功能,增强了大光圈中远摄镜头的魅力。我写道,Nocto Nikkor的缺口是“第一次对描述属性增值的镜头”,但这个镜头可以说是进一步推动了这个想法。这款镜头不仅对于亮度而且对于大口径镜头和设计师的趣味性都很有趣。
