尼康:小巨人“Reflex Nikkor” <新> Reflex-Nikkor 500 mm F 8

小巨人“Reflex Nikkor”
<新> Reflex-Nikkor 500 mm F 8

于是拿起一个大口径超远摄镜头在第十一夜媒体组织(“NIKKOR-H300毫米F2.8”),在第一季度月亮,相对熟悉也存在于超远摄镜头的摄影爱好者我将谈论“<New> Reflex Nikkor 500 mm F 8”。
众所周知,Reflex(反射(长焦))镜头的祖先是用于天文观测的反射望远镜。反射望远镜的历史上有很长的,牛顿(艾萨克·牛顿(1642〜1727) ),以及卡塞格伦(卡塞格伦JACQUES(1625〜1712) )等人的历史可以追溯到17世纪晚期谁是活跃。最初,包括摄影镜头的物镜利用镜头的折射作用形成图像。然而,焦距越长,透镜变得越大,特别是色差的校正也将是困难的。为了解决这两个问题,反射镜片应用了镜子(镜面)的反射作用。

佐藤春雄

1,历史和特点

尼克尔100厘米F 6.3和Lef Box

Reflex-NIKKOR 1000 mm F 6.3改装为F支架(昭和39(1964)年)

第一台用于相机的尼康反光镜片可追溯到昭和35(1960),其中“尼康SP”和“尼康F”活跃。“Nikkor 100 cm F 6.3”商品化用于S系列测距相机。这个镜头,S系列,通过反射箱使用,同样在今年“尼康F”发布的1959年单镜头反光照相机的最后一年,它可以通过NF环安装。

Reflex-NIKKOR 500 mm F8φ93
×135(从尖端到卡口参考面)mm,质量1,000 g,最短拍摄距离4 m

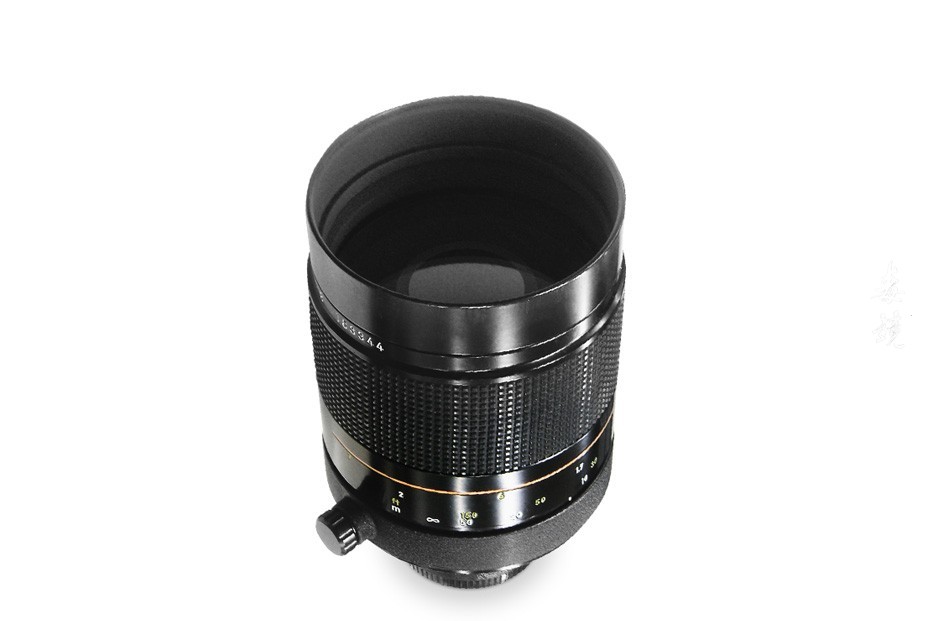

<新> Reflex-Nikkor 500 mm
F8φ89×109(从尖端到卡口参考面)mm,质量840 g,最小拍摄距离1.5 m

和年龄反射镜头延续了“尼康F”的演变,它已经开发出了大光圈超远摄镜头,据说能够让手持拍摄“回返尼克尔500毫米F5”(1961年)。反射尼克尔是,促进了进一步小型化和“千毫米F11”(1966),“500毫米F8”(1969),“2000毫米F11”的超远摄(1972 (1972)年)并发展。而且,它可以说是一个业余的超远摄镜头,最易使用的焦距范围是“<新建>反射尼克尔500毫米F8”,出现了结合了四月份进一步降低尺寸和微距功能1984年。

日本名称设计师一般不需要太多了解,但他们的足迹可以通过报告,开发历史,专利等进行跟踪(追踪)。让我们回到“<New> Reflex-Nikkor 500 mm F 8”的发展历史。光学系统的设计者是Terashima Masayoshi先生(Tsunashima Tomoyoshi),他当时就读于光学部门的光学部门。纲岛说,以前,森幸夫先生在第九夜介绍,与清水义行是在第五个晚上介绍,是谁支持“老尼克尔”鼎盛时期的设计师之一。

这款“<New> Reflex-Nikkor 500 mm F 8”于1982年8月完成了设计,后来分别在美国和日本获得了专利。而且,这是昭和59(1984)萌芽萌芽的春天,我们发布了它的全部。镜头体积小,重量轻,1.5米的近距离非常接近,需要声望并刺激当时的Reflex镜头热潮。

我知道,纲岛先生是一个无情的人,他大胆地为了这个目的而苦苦挣扎,而不用担心细节问题。这一次,我惊讶地惊讶于这款反光镜片的光学设计报告。报告是如何以另一个人的名义提交的。在问自己时,“你的意思是什么”?回答“我把所有事情留给同事,因为它很麻烦。”

该报告还涉及他所设计的辛勤工作。让我们假设大学的研究人员取得了成功并取得了成果。您是否允许其他人在结果上发表您的论文,并让该人发布结果?然而,Tsunashima先生一定在关注许多用户迫切期待的下一个发展主题,而不是这么小的事情。几年前,这样一个惊人的Tsunashima-san也退役了。

此外,纲岛先生,因为是比较少见的光学设计师,熟悉光学设计,转移到制造业和质量控制部门或类似和那些谁再次从事光学设计也积累了自己的经验我做到了。换句话说,这款反射镜是由他自己设计的,他自己努力大规模生产,他自己严格控制质量并将其发送到世界各地。Tsunashima先生订购了他设计的镜头,直到离用户最近的用户送货。

2,镜头结构和功能

图1. <New> Reflex-Nikkor横截面为500 mm F 8

左图2.
右侧不刺穿主镜图3. Tsunashima先生选择的解决方案:在主镜上钻一个孔并安装折射光学系统

我会告诉你一些困难,但请原谅我们。首先,请参阅“<New> Reflex-Nikkor 500 mm F8”的横截面。

首先,值得注意的是,沉积在镜头上的反射镜(后镜=阴影区域)将是可见的。从物体(物体)出来的光线首先穿过第一透镜的未屏蔽的周边部分。接下来,它被一个圆环形凹面镜(=主镜)反射,在第一个镜头的阴影部分进一步被凸面镜(=次镜)反射,并在主镜中打开它进入包含在孔中的折射系统的透镜组并形成图像。

由于主镜是凹面镜,因此其工作方式与凸透镜相同。并且由于次镜是凸面镜,因此它起到凹透镜的作用。因此,不仅可以通过仅将光线折叠两次来使其紧凑,这里可以通过使其成为所谓的(远摄)类型来应用大的远摄比。而且,镜子的反射作用不会产生色差。然而,反射镜片存在一些问题,乍一看似乎是无敌的。

  • 首先,透镜到二级镜占用的中央部分,所述透镜直径变得比实际F数,镜筒长度较大,但可以缩短,直径变厚透镜,
  • 另外,你不能把虹膜隔膜放在有效位置,
  • 在杂散光处理和鬼影处理的情况下苦苦挣扎,
  • 由于遮光部分存在于开口部分的中心,因此必须具有模糊形状的习惯,

等等。请再次查看布局图。
“<新>反射尼克尔500毫米F8”是细内置橱遮光透镜镜筒设有2 Tsumo。这些是抑制杂散光和鬼光的发生的想法。另外,反射镜的主反射镜,有如图2和图3如在图中是明显的两个设计方案,最好是图3中的溶液.. 图2.草案,杂散光直接倒在膜中,可能降低由火炬质量。但是,在主镜的中心精确钻一个大孔是非常困难的。记“我想做出点好!”,纲岛的是是改变生产和质量控制部门是自己奋斗,关注的焦点。

3,绘图特性和镜头性能

“<New> Reflex-Nikkor 500 mm F 8”描述了什么?让我们看一下像差特征和真实动作结果。

球面像差值的略微不足的感觉,以及这样从校正的色像差和彗形像差想象,具有良好的对比度,以从中心周围,以及在分离的颜色,并具有较强的代表性(顺便说一下,目前所销售并且“<新>反射尼克尔500毫米F8”是,因为它使用了新的发展(SIC =超级综合涂层)的多涂层,甚至更好丢失,提高到色彩平衡的更好的透镜是的。示例照片1和2是运动会的一个场景,但是便携式可摄影紧凑和轻型超远摄镜头非常方便。此外,我们必须描述环形模糊,这是这个镜头的最大特点。无论是公司还是其他公司,我都使用过各种反光镜片。然而,唯一保留环状模糊形状到镜片周边的镜片就是这种镜片。(参见附录“关于环状模糊形状”)

示例照片1和2.单击放大并查看背景的植入。其中在种植前被放置了一个序列棕色路边,可以看到从屏幕中心到外围环状模糊形状(顺便说一句,该反射透镜具体模糊的描绘,进一步注入它出现在后面的格子栅栏中)。
在一个典型的反射镜,用于渐晕(晕影),不能够维持模糊“◎”朝向外周部的形状,将缺乏“C”形(月牙形状)。而且,由此,环模糊被反射为好像它与屏幕的中心同心地流动。例如,如果您在水面上拍摄模糊的光斑,您可以很容易地想象这种模糊会产生难看的照片。Tsunashima的注意力也出现在这样一个地方。

如果您打开一些摄影手册,作为反光镜片的拍摄技术,有一种方法可以利用这种环形模糊的味道。然而,在我遇到这个<New> 500 mm F 8之前,我对使用中途“c”形模糊产生了疑问。然而,有了这个镜头,我的挫败感彻底解决了。

<补充>“关于环形模糊形状”

使用单个镜头拍摄并在周围区域模糊的示例照片(背景模糊)

当它到达周围区域时,散景会以新月形状丢失。此外,模糊似乎也与屏幕中心同心地流动。

示例照片和周围区域的模糊(前方模糊)

使用这种镜头,环形模糊形状保持在屏幕周边的四个角落。

示例照片和周围区域的模糊(前方模糊)

在折射远摄镜头中,在前销的状态下,镜筒的长度变长(延长),并且环状模糊容易变得模糊。然而,在“<New> Reflex-Nikkor 500mm F 8”的例子中,可以理解的是,环形模糊形状保持在周边,并且锯齿状小。

我们的老板老板

我们称Tsunashima先生是熟悉和尊重的“Tsunashima Boss”。实际上,Tsunashima先生是一个患有父母皮肤的脑袋的人。Tsunashima先生的兴奋不仅限于工作。喜欢连续多年打网球的体育运动的纲岛先生也是一名清酒酿酒师,与之前第九晚推出的Seizio Mori先生一致。让我介绍一下与Tsunashima Boss这样的宴会有关的一集。

这是一个关于我何时成为新人的故事。在一些合作伙伴旅行宴会上,我们的一些同事(饮用酿酒师?)成了座位并喝醉了。酒的Ch子一直在继续。宴会充满了兴奋和欢笑,欢呼声。最后,所有的Ch子都变得空虚。因此Tsunashima Boss作为秘书对我大声喊叫!“佐藤,清酒已经过去了!” 我买了几瓶啤酒,说“耶!” 然后Tsunishima Boss是“佐藤,这是喝吗?” “嘿??”和我。“这是啤酒吗”不是“喝酒吗?”,“Tsunishima Boss。正如所料,酿酒商与众不同!我的鳞片从我的眼睛里掉了下来。我意识到,如果我无法理解这种呼吸,我就无法进入一个团体。
