尼康:实现梦想世界上最大的视角 尼克尔13毫米F 5.6 AI Nikkor 13 mm F 5.6

实现梦想世界上最大的视角
尼克尔13毫米F 5.6

第九夜,为单镜头反光的超广角镜头,对于具有世界上最大视角的世界第一,将针对“尼克尔13毫米F5.6” F卡口可更换镜头。

佐藤春雄

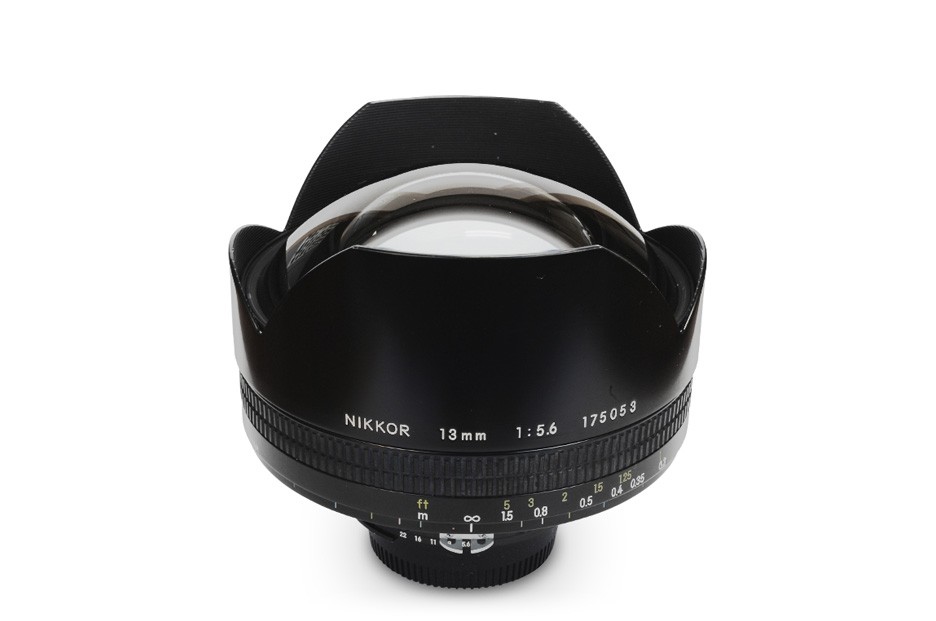

AI Nikkor 13 mm F 5.6

在正常投影方法中,该镜头在35毫米(135)单镜头反光超广角镜头中具有世界上最宽的视角(2ω= 118度)。截至21世纪末,该记录尚未重新粉刷。让我们来看看“13 mm F 5.6”的过渡。

“NIKKOR 13 mm F 5.6”(订单开始生产)于1976年3月发布。自动光圈镜头组在从一开始新的外观设计时采用了多层膜的外套,它已成为的所谓的(所谓的)“新的(新)尼克尔”之一。此外,在通过短距离的校正方法,这是因为,以获得在拍摄距离的鲜明的图像形成一路到无穷大近距离0.3米,具有前所未有的“其他,和高性能的大角度我听说这是一个镜头!“

并且这个“NIKKOR 13 mm F 5.6”在1977年6月被转换为AI(开放式F值自动校正方法)并再次出现为“AI Nikkor 13 mm F 5.6”。此外,它于1982年3月成为“AI Nikkor 13 mm F 5.6 S”。从那时起,基本设计直到销售结束才发生变化,20多年来一直是畅销产品。

设计“NIKKOR 13 mm F 5.6”的光学系统是当时光学部光学部门的Mori Sekio先生。Mori先生是第一个晚上介绍的Yuji Wakimoto先生的右臂。所设计的镜头森先生主要是,超广角尼克尔各种适用于F,PC尼克尔,勃朗尼卡的尼克尔,并为尼克尔镜头的大画幅,萨尔瓦多的拉伸尼克尔…,品种丰富。直到最近我一直在一起工作,但是坦率而温和。此外,Mori先生对镜片设计的深度知识和洞察力也很精彩。由于Mori先生的设计轶事已经传播,我将介绍其中的一些。

第一种,旧的“EL-NIKKOR50毫米F2.8”(胁先生设计)(图片 – 图:左下),以改善“EL-NIKKOR50毫米F2.8N”(摄影,图:右下)设计这是一集。Mori先生做了如此多的改进设计,所以名称镜头设计师Wakimoto先生告诉我“Mori开了店铺(帽子!)”!

EL-NIKKOR 50 mm F 2.8

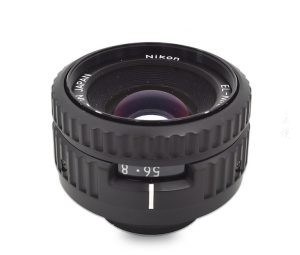

EL-NIKKOR 50 mm F 2.8 N.

当然,旧的“EL-NIKKOR50毫米F2.8”也是这个名字的镜头,胁先生也胁类型(萨尔瓦多尼克尔型)发明了如何才能成为一个困难时期,超过预期的说,因为无论时代如何不同将设计改进为“百万”的森先生似乎只有一个字。

此外,在两天的第五个晚上,“AI尼克尔105毫米F2.5”尼克尔了一个自动的创造者谁出现,富野Shimizu’m先生我认为这是“即超广角13毫米是不可能的设计。森是美好的我是一名设计师。“ 森先生是这种轶事的轶事,几年前退休了。日本名称设计师一般都不知道,但他们的足迹可以跟随光学设计报告,发展历史,笔记,专利等。

“13毫米F5.6”时,他的目的是在“自动尼克尔15毫米F5.6”(1973)和“尼克尔18毫米F4”(1975),其进一步的广角的目的,等它往往被认为是聋,但它实际上是不同的。从1970年之前13毫米Mori先生,15毫米,为18mm每一个焦距,设定每个孔,如F3.5〜F8的条件下,我曾设计中的多种规格的平行的超广角镜头。Mori先生当时的光学设计报告显示了每个镜头的独特镜头类型(甚至是使用非球面的研究多少)。似乎我们决定按照“15 mm F 5.6”,“18 mm F 4”,“13 mm F 5.6”的顺序将它们商品化。

让我们更详细地了解Mori先生的“13毫米”的发展历史。最初,开发以“13 mm F 8”的规格推进,设计于1971年,1977年完成,原型图纸于同年3月发布。尽管此后的细节尚不清楚,但“13 mm F 8”尚未实现商业化。为了进一步改进设计,我们在1973年制造了一个更亮的“13毫米F 5.6”原型,并于1976年3月发布了(定制)。

Mori先生于1971年申请了这项超广角镜头发明的专利,并于1973年获得了1973年的美国专利。这种超广角镜头被认为是新镜头类型的发明。当时正是一个全尺寸计算机被引入镜头设计的时代,但它远远落后于目前的个人计算机,它仍然需要大量的计算时间,我认为我无法做足够的模拟。Mori先生在尼克尔镜头上取得的成就是无法估量的。

1,镜头结构和功能

图1.尼克尔13 mm F 5.6的LIKE横截面

我会告诉你一些困难,但请原谅我们。

“NIKKOR 13 mm F 5.6”的截面图<图1.> 首先,读者会惊讶于一个巨大的前球(镜头的最大直径:φ115mm)和复杂的镜头排列(12组12组)。然而,这种复杂的镜头光学系统也具有与普通单镜头反光广角镜头相同的后焦距类型。
在膜片的前面(由<图1 >>中的箭头表示),膜片的前(左侧)整体上是凹透镜(具有负屈光力的组)。并且,除了孔径之前(右侧)是整个凸透镜(具有正屈光力的组)。隔膜后面的透镜组是一种主透镜,可以开发出所谓的三重和tessar型。如果被认为是“用于减小图像的宽转换器”,则膜片前面的凹透镜组易于理解。

那么,为什么我们需要这么多镜头呢?事实上,在停止前面透镜的数量仅仅是一个主透镜(失真)的失真,它是目的校正而不恶化其它像差。相比于这样的对角线鱼眼镜头时,这是明显的“鱼眼尼克尔16毫米F2.8,”不过,你也将作为在这个意义上的“作品不受歪曲斗争”被称为是超广角镜头的设计。

那么,“13 mm F 5.6”的像差特性是什么?单反可互换镜头,已采取称为极端后聚焦型的透镜配置“焦距的三倍以上的后焦距,以确保(13毫米)”。通常,超广角镜头,特别是畸变,倍率色像差,有在校正短程像差变动的困难是正常的。然而,“尼克尔13毫米F5.6”是,尽管极为非对称功率布置的,畸变很小,它具有以下特征:倍率色像差是除了一个小的周围小。另外,像散和场曲率良好地校正,由日本光学工业 – 尼康拥有短距离的校正方法,也已被抑制良好短程像差波动是复古焦型的薄弱点中的一个。

2,绘图特性和镜头性能

“NIKKOR 13 mm F 5.6”的描述是什么?评估基于个人主观性。请参阅参考意见。

我想根据示例照片描述每个光圈的绘图特征。在开启时(F5.6),它具有非常好的分辨能力和对比度,看起来非常接近周边。然而,到目前为止,如果在超广角方面存在一些边缘光强度不足,那将是不可否认的。然而,水平高,并且光强度足够大,不能与对称的超广角镜头相比。

<例1>在夜间拍摄了樱花,但是你可以看到你有足够的清晰度。此外,光源没有变形,我们证明了由于昏迷导致的少量矢状彗差。在f / 8至11中,可以看到周边光强度和周边性能改善,并且锐度进一步增加。
<实施例2>用f / 8拍摄。你可以看到它有足够的环境光强度直到周边。在f / 16到22时,锐度在整个屏幕上进一步均匀化,但是由于衍射的影响,分辨能力趋于下降。

通过整个寻找,开放F数有时被称为相对较暗和5.6,从开放孔签署一个清晰的图像,还提供有外围光线的足够量。因此,它是由于变窄而具有相对小的锐度差异的镜头。我认为最好认为选择光圈值的目的是控制光强度和深度。此外,鬼是您是否小作为同一类的超广角镜头,光圈叶片的形状的重影将会发生一些。从某种意义上说,鬼魂的出现也是超广角镜头的命运之物。然而,很少或烫发组合物,当光源不在屏幕,哈勒切割(拍摄技术:防止有害光的入射在透镜同时确认光晕的取景器,或仪器,在存在诸如黑色板通过用手等切割(切割),可以相对容易地将其移除。

一个叫Mori Sekio的人

Mori作为设计师的成就如文中所述。

Mori通常的外表是瘦而温和的面部外观,薄,低背。森先生喜欢钓鱼,我们也非常了解钓鱼结果。森先生是一位依赖这种初级感觉的大四学生。然而,森先生有另一张脸。实际上,森先生是史无前例的酒精饮料(清酒酿造?)。关于Mori先生喝酒的情节有很多,但这一次让我们只介绍其中一个。这是一个故事,说“Mori的”三个箭头“是不可思议的,如Mori Hatagoya。

这是很久以前的事了,但是当我在一个团体里面喝酒的时候。吸烟的森先生也很开心,可以进入清酒,他喜欢说话,而用酒精吸烟的球场更快。喝,吮吸,喝酒,吮吸…… 我抽着烟,把它放在烟灰缸上。我陷入了故事,我喝酒。然后我又点了一根新烟,再喝一杯。还在点燃新烟…… 最后,烟灰缸“三支烟”上的“三箭”正在冒烟。当我把手放在第四根香烟上时,有人告诉森先生。“森,三也!用火香烟内衬”随后,森先生说,“!走了”,一张嘴,两只双手拿到后,一前一后我吸了一口气然后表现出来。他们都大笑起来!森先生是一个非常好,令人兴奋和有趣的人,具有良好的幽默感。
