大画幅快门简介

  • 一般信息
  • 旧快门
  • 较旧的光圈系统
  • 帕卡德快门
  • 现代快门:Copals,Compurs,Prontors


一般信息


LF镜头有两种方式,可以立即安装在柜门中,也可以安装在带有光阑但没有快门的镜筒中。装有镜筒的镜盖旨在与外部(通常为后置)的快门一起使用。可以是任何东西,从镜头盖(或湿板时代的德比帽)到相当复杂的Sinar快门。最常用的后部快门是Packard制造的,一种简单的气动快门,具有单速(1/20秒)和时间。其中一些带有同步联系人。这些对于在工作室中频闪效果很好。当镜头已经在快门中时,您可以得到制造东西时制造商提供的一切。Samaller镜头通常使用德国制造的Compur快门,这可能是有史以来使用最广泛的高质量快门。较大的镜头将采用复合或Ilex快门。较新的镜头采用Copal快门,它本质上是Compur的日文版,也许有一些改进。除了快门应该处于良好状态之外,这实际上不是问题或选择。可以将旧镜头重新安装到新的快门中,但是价格昂贵(快门很昂贵),除非镜头是特殊的东西,否则不值得这样做。 理查德·诺普
如果您想了解很多有关快门的知识(但不够修复),请尝试查找LPClerc的“摄影理论与实践”(Focal Press,1973年版)的副本。第十七章全都涉及快门(该版本的236-271页)。让·戴维·拜尔

Linhof在上个世纪发明了快门。他与Deckel分手,开始只制造相机。几十年前,Deckel将快门业务出售给了蔡司。他们把它放在Prontor工厂。Deckel于1995年破产 。BobS

一些较旧的快门


由 Richard Knoppow
在旧镜头上会遇到的部分快门:

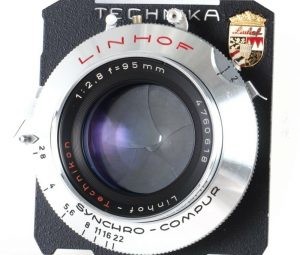

Compur,齿轮传动控制的高品质快门。一个带有小刻度盘的转向盘,用于操纵1931年之前制造的悬垂钻。1931年之后,带有一个用于设定速度的环的开关。快门的变化很多。这些是最常见的优质快门。
复合式,空气制动控制的快门。较小的通常很老,最大的尺寸一直生产到1960年代中期。如果干净的话相当可靠。
Ilex,制造用于专业镜片的眼镜盒。Acme是自锁式快门,Universal是自固定式快门。所有使用的齿轮系调节器(Ilex对此拥有原始专利)。它们的目的是在没有润滑的情况下运行,并且在润滑时会变得不规则。#5 Universal是最大的通用快门。无论标记如何,其最高速度约为1/30秒,在进行曝光以确保均匀性之前,需要对它们进行几次运动。其构造与便宜的闹钟大致相同。在LF镜头上非常常见。
Wollensak,各种名称。沃伦萨克(Wollensak)最初的业务是快门,他们做得很好。不像其他人那么常被看到。恕我直言,他们和Compur一样好。
柯达Supermatic。可在中小幅柯达镜头上找到。坚固耐用的快门。慢速是准确的。大多数将磨损主弹簧,因此最快的速度将是标记的速度的一半。新弹簧应解决此问题,但我不知道消息来源。这些快门可以在不拆卸的情况下进行清洁,因为在拆卸镜头单元时,齿轮系已暴露在外。
在现代LF镜头上发现了Copal快门,有时还会重新安装旧镜头。比旧的快门更精确,但仍由弹簧驱动。
Packard快门是一种简单的三瓣气动装置。它们可以挽救镜筒安装的生命,并且仍然可以制造。新产品的普通价格为80美元,闪存同步类型的价格为125美元。这些在镜头上找不到,但可以单独使用,安装在镜头板的背面。几年前,这种衣服很普遍,但供应似乎已经枯竭。


他们如何工作


一些较旧的摄影手册中有不错的插图,因此请注明出入图书馆。通常,大多数快门都是完全机械的。已经有一些使用电动机来驱动叶片的设计,但是它们可能由于需要电池而从未流行。典型的快门由弹簧马达驱动。螺旋弹簧(如纱门弹簧)和螺旋弹簧(如钟表弹簧)已被广泛使用。一些大型快门还使用线绕弹簧。快门叶片大致为三角形。一个顶点可以在连接到快门主体的固定销上旋转,相反的顶点连接到旋转叶片环上的销。当环旋转时,它将叶片一起移动或分开。叶片环由弹簧马达驱动。对于必须翘起的单动快门,翘起动作会缠绕或张紧驱动弹簧。当释放快门时,弹簧操作一个驱动快门叶片打开的杠杆,然后弹簧继续移动支撑在减速机构上的杠杆。自大约1920年以来制造的大多数快门中,该减速器都由一个钟表擒纵机构组成。该缓速器在操作期间将快门保持打开一定的时间,然后释放驱动杆,以便主弹簧可以再次驱动叶片关闭。这个想法是尽快打开和关闭叶片,以最大程度地提高快门的效率。缓速器是可调的,这就是速度设定刻度盘的功能,通常是通过某种凸轮来限制缓速器控制释放杆的距离。一些较旧类型的快门设有气闸,而不是时钟。德克尔化合物是其中之一。化合物至少制造了六十年,而且精确到令人惊讶。一些快门,特别是价格便宜的快门,以及一些非常大的快门(Ilex Universal)是“双重作用”或自锁的。这意味着每次将释放件推出时,快门都会触发,而必须用一个单独的杠杆将其拉起。这在某种程度上限制了电动机的强度,因此双动快门不会具有很高的最高速度。释放杆会在您进行翘起操作时进行曝光。正如双动左轮手枪比单动左轮手要扳动扳机要困难得多,双动快门需要更多的力来跳闸,因为您也正在绕线。随着快门的老化,速度通常会变慢。由于减速器钟表工作中润滑剂的胶粘,较慢的速度会减慢,清洁会把它们带回来。在较高速度下,问题还可能是通常增加摩擦的污垢,使用时变得疲劳的驱动弹簧或两者兼而有之。通常,适当的清洁会提高速度。快门必须非常干净才能正常运行。另外,在需要润滑的地方必须使用正确的润滑剂。通常,在缓速器上使用非常轻的手表油,在滑动部件上使用非常轻的MolyKote润滑脂。某些快门(Ilex和其他一些快门)打算在没有润滑剂的情况下运行,并且如果润滑,其速度将不规则。大多数快门的最高速度是在假设光圈将张开的情况下校准的。这意味着快门以最低效率运行。通常,速度计测得的实际总打开时间将比标记的速度慢15%到30%。较晚型号的Synchro Compur快门的速度规格要求最高速度1/500达到1/350左右。较慢的速度通常更准确。多年来,已经有许多快门设计。一些较旧的叶子有双叶,它们会完全旋转,然后在下次快门被打开时以另一种方式向后旋转(Wollensak Optimo)。某些快门的光圈和快门使用相同的叶子,仅打开至指定的f / stopm(Bausch&Lomb Volute)。在一些现代的自动曝光控制照相机中使用了这种布置。但是大多数镜头间快门都如上所述进行操作。我所知道的最好的插图都是相当古老的书。检查CB Neblette的《摄影手册》或同名的甚至更老的Henney和Dudley书。如果他们没有图书馆,您的图书馆应该能够通过图书馆间借阅获得它们。几张照片将使情况更加清晰。

旧光圈系统表

大卫·斯坦(David Stein)扫描

Packard帕卡德快门

由 Richard Knoppow

Packard的快门可以追溯到1890年代。它们中的大多数是空气驱动的,快门由快门背面的气缸操作,并通过挤压橡胶软管连接的灯泡来致动。Packards制作了三种版本:第一种只有“灯泡”曝光,即保持打开直到关闭为止;第二种具有用于在灯泡和瞬时(约1/20秒)曝光之间进行选择的引脚,第三种具有两个灯泡,一个用于B,一个用于I。后两种类型的某些快门具有用于同步闪光的触点。我偶尔见过其他版本的电磁阀,而不是用气压缸驱动快门。

Packard可以安装在镜头的后部或前面。最典型的用途是将快门安装在镜头板的背面,并使空气软管通过孔或配件从前面引出。用四个木螺钉将快门固定到位,非常简单。某些Packard快门可提供灯泡或瞬时曝光,并通过从镜头板前部伸出的针脚进行控制。拔出销钉时,通过挤压灯泡打开快门,并保持打开状态,直到刀片被同一灯泡吸回为止。瞬时将销钉推入。当挤压灯泡时,肘节装置推向销钉,并且快门以相同的挤压力打开和关闭。最大快门速度取决于您的挤压力,但实际上约为1/20秒,也取决于快门的大小。Packard快门也可以通过挡板和夹具安装在镜头的前部。没有一个在商业上出售,但是当看着快门时,设计将很明显。电动快门具有更高的一致速度,但价格更高。

Packard快门的功能有限,但比标准快门和重新安装镜头的成本便宜得多。在许多方面,它们都可以正常工作。可以将Packard安装在镜头板上,该镜头板适合于将镜头放在较小的板上或带有虹膜隔膜镜头支架。这样,可以在同一快门上使用任意数量的镜头。帕卡德快门可以制成非常大的尺寸,通常是某些镜头(例如16英寸柯达人像镜头)具有快门的唯一实用方法。最大的库存组件的间距为7英寸。帕卡德快门仍在制造。它们可从以下位置获得:

专业摄影产品公司
117藤街POBox 0169
新泽西州哈蒙顿,08037-0169
800.257.8541
Packard仍在营业。电话号码是800 257 8541
[R. Miller:另请参阅 Equinox Photographic, 他们曾经有库存,但截至10/2005,很少有它们。]

他们将为您发送免费的目录,其中包括旧快门的更换零件。这些价格通常是按照3号线(T&I)快门3英寸的价格排列的,没有同步的价格为102美元,带有同步的价格为137美元。二手的Packard越来越难找到。我以前以10美元或20美元的价格购买了非同步的Packard。使用安装在镜头板背面并由气缸驱动的微动开关,可以轻松地使同步同步。

由翁约翰逊

帕卡德快门是自锁的。通常,它们有两种操作模式-B和I。“瞬时”设置I使灯泡紧压一下即可打开和关闭快门。速度取决于您挤压灯泡的力度,橡胶管的柔韧性以及快门的大小。很难获得足够的一致性以使您有信心使用其中一种来曝光彩色透明胶片。B与I的操作通常是通过将一个约.060英寸的销钉插入到机械装置中来完成的,这会导致活塞行程的最后部分关闭快门。在原始配置中,该小销钉安装在一个小的衬套中并具有当它滑入和滑出孔时,它会停止,通常是空气软管,此销子伸出到镜板的前面。它们的尺寸从大约3×3“到6×6”,甚至更大。它们非常易于清洁和翻新,并且使用寿命长。它们对石墨和硅树脂反应良好。通常,Packard快门的前表面有黑色毛毡,并用4个螺钉将其安装在相机前标准件的背面,该螺钉仅比波纹管框架小。某些Packard快门具有闪光灯同步功能,如果方便的话,可以通过瞬时微动开关轻松添加。只需将微动开关安装在Packard金属外壳内,即可在快门完全打开时跳闸。将Packard快门安装在镜头前是可行的……您需要一个可滑动的平板来固定快门,就像长满的Cokin滤镜适配器一样。当然,如果您要在前面安装东西,

型号5(仅时间)和型号6(时间)的尺寸如下
和瞬时):
开口直径整体尺寸
1.5英寸3.25×3.25英寸
1.75英寸3.5×3.5英寸
2吋4×4
2.25 4.5×4.5
2.5 4.75×4.75
2.75 5×5
3 5.75×5.75
3.25 6×6
3.5 6.5×6.5

现代快门:Copals,Compurs和Prontors


通过鲍勃·所罗门(Bob Salomon)
关于Copal和Compur快门之间的区别:Compur在光圈上有1/3档的喀嗒声,而Copal没有。Compur在光圈刻度的末端有一个光阑,而Copal没有。Compur可以添加光圈设置设备,以允许从相机后面设置光圈。Compur没有。根据快门尺寸的不同,Compur的最高速度可能更快。至于价格,Compur的价格是Copal的2倍以上,因此,在某些尺寸下,它的价格可能是镜头的两倍。当前的镜头还可以使用用于查看相机镜头的Rollei线性马达快门,Horseman ISS快门,Noblex快门和Sinar快门。最常见的是Copal,Compur和Prontor Professional。

Copal 0 = 1秒。到1/500,没有光圈咔嗒声停止,没有远程光圈控制
Copal 1 = 1秒。到1/400,没有光圈喀哒声停止,没有远程光圈控制
Copal 3 = 1秒。到1/125,无光圈咔嗒声停止,无遥控光圈控制

Compur 0 = 1秒。到1 / 500,1 / 2挡光圈咔嗒声停止,无远程光圈控制
Compur 1 = 1秒。到1 / 500,1 / 3挡光圈咔嗒声停止,可用远程光圈控制
Compur 3 = 1秒。到1 /
250、1 / 3挡光圈咔嗒声停止,远程光圈控制(光圈的 远程控制单元允许从镜头后面掠过光圈)。

Prontor Professional 01S = 1秒。到1/250,可释放的1/3挡光圈咔嗒声止挡,远程光圈控制,远程快门控制
Prontor Professional 1S = 1秒。到1/250,
可分离的1/3挡光圈咔嗒声,远程光圈控制,远程快门控制 Prontor Professional 3S = 1秒。到1/125,可释放的1/3挡光圈咔嗒声,远程光圈控制,远程快门控制
(在Prontor Professional上,通过其附件遥控器,可以从相机后面设置光圈和快门速度,可以将快门打开到拍摄光圈以确认景深,打开光圈进行对焦,然后关闭光圈,关闭快门以拍摄快门。电缆释放装置可直接连接至遥控器。)

如今,来自Copal,Compur,Prontor,Noble,Horseman,Rollei和Seiko的所有0、01、1、3快门的透镜单元的螺纹尺寸与将它们固定在透镜板上的螺纹尺寸相同。来自不同制造商的旧快门尺寸各不相同,但如今它们已标准化,镜头单元螺纹尺寸也已标准化。

通过让·克里斯托夫·巴诺德(Jean-Christophe Barnoud)

尺寸以毫米为单位Copal 0 Copal 1 Copal 3
1 /板安装螺纹M32.5×0.5 M39x0.75 M61.0x0.75
2 /法兰环直径34.6 41.6 64.0
3 /板孔直径34.8 41.8 64.2
4 /前透镜单元螺纹M29.5×0.5 M40.0x0.75 M56.0x0.75
5 /后置镜盒螺纹M29.5×0.5 M36.0x0.75 M56.0x0.75
6 /从前到后电池法兰20.0 + -0.025 20.0 + -0.025 28.6 + -0.025
距离
(M32.5×0.5表示:直径32.5mm,一根螺纹的长度0.5mm =每根2根螺纹
mm =大约50 tpi,角度60度)
这是专门针对Copals。第二次世界大战后的标准是相同的,只是前后透镜的法兰距离有关的公差(无论如何,快门的测量表明实际制造公差比规格要小得多)。Prontor快门也一样,只是尺寸为“ 01”,是“ 0”透镜单元和“ 1”法兰安装座的混合体。最终,我留下了各种不同厚度,直径和直径的异国尺寸,如“ 00”,“ 2”,“ 4”和“ 5”(战前的“ 0”,“ 1”和“ 3”快门)。线程。
好吧,我还没有对那些Prontor快门进行过测试,所以我无法告诉您它们是否比Copals更精确。他们似乎做得很好。但是可以确定的是,它们提供了一些不寻常的功能,例如:

a /正在自锁(加号或减号,取决于您所做的工作,因为这会导致相当长的动作才能先将快门旋紧,然后才释放它)。
b /具有第二个电缆释放器(如插座),用于命令将快门打开到最大光圈(自动预设光圈)并打开快门叶片。您可能会认为这是放纵的懒惰(从相机的背面到正面),但在工作时也可能会增加光圈设置的一致性。
您也可以购买一个带有命令箱和两个电缆释放器的不错的系统来自动化所有这些,但是价格有点过高……
Prontor-Werk Alfred Gauthier GmbH是蔡司集团的公司。他们生产Prontor品牌的用于摄影或工业用途的快门,配件和电缆释放装置,以及Compur品牌的快门和配件。德国目前的地址是:

Prontor Werk Alfred Gauthier GmbH
Gauthierstr。56
75323 Bad Wildbad
电话:Int + 49-7081 7811
传真。(49)7-081-781467

1996年9月27日,他们发送了目录:

这本小册子列出了目前可用的7种Compur快门型号:
Compur 0(ref 1 800 504)1s to 1/500 + B,1/2 f stop clicks,no remote
光圈控制
Compur 1(ref 1 145 098)1s至1!500 + B,1/3 f停止咔嗒声,可选
光圈遥控
Compur 3(ref 1 146 203)1s to 1/200 + B,1/3 f stop clicks,可选
光圈遥控
Compur electronic m0(ref 1 018 009)32s至1/125 + T
Compur electronic m1(ref 1 141 009)32s至1/125 + T
Compur electronic m3(ref 1 142 002)32s至1/60 + T
Compur electronic m5(ref 1 143 004)32s至1/30 + T

Prontor快门还有5种型号(镜头后除外)
快门):
推子按0(ref 1 012 006)1s至1/125 + B + T
Prontor按下1(ref 1112008)1s至1/125 + B + T
Prontor专业01s(ref 1190434)1s至1/250 + B(注意大小0
透镜盒,法兰尺寸1)
Prontor professional 1s(ref 1190345)1s至1/250 + B
Prontor professional 3(ref 1190205)1s至1/125 + B

有趣的是,我也提到了相同的内容(相同的参考文献,相同的日期):
美国独家代理GEISS-AMERICA,INC。
